Systemy instalacyjne Viega sprostały wyzwaniom hamburskiej Filharmonii

Tym, czego nie widać na pierwszy rzut oka, są kunsztowne elementy architektoniczne, takie jak filigranowe panele ścienne zapewniające niezrównaną akustykę w poszczególnych salach koncertowych. Inny przykład to instalacje wody pitnej przystosowane do zmiennego zapotrzebowania i przerw w użytkowaniu, gwarantujące najwyższy poziom higieny i bezpieczeństwa w każdym momencie.

Dowiedz się więcej: Odpływy liniowe Advantix w hotelu AC by Marriott Wrocław

Za projekt instalacji wody użytkowej i instalacji grzewczych w różnych częściach budynku odpowiedzialna była firma A.C Vorwald & Sohn GmbH z Hamburga. Dzięki zastosowaniu systemów Viega jej specjalistom udało się sprostać wszystkim wyzwaniom tego ambitnego przedsięwzięcia i rozwiązać problemy, których nie można było przewidzieć w fazie planowania.

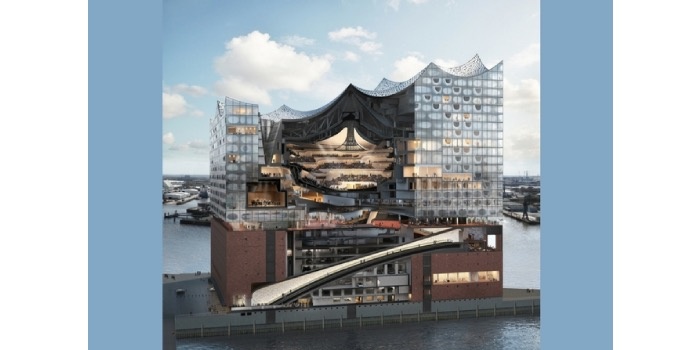

Budynek Filharmonii w Hamburgu ma 26 kondygnacji, a ich łączna powierzchnia wynosi aż 125,000 m². Ten ogromny obiekt mieści nie tylko główną salę koncertową i dwie mniejsze, ale również hotel oferujący 250 miejsc noclegowych, 45 apartamentów oraz restauracje. Pomiędzy starą a nową częścią budynku znajduje się ogólnodostępny taras widokowy, z którego można podziwiać efektowną panoramę miasta i portu.

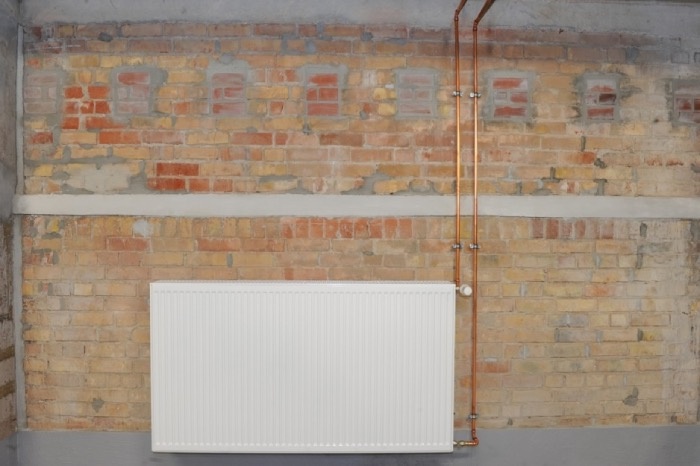

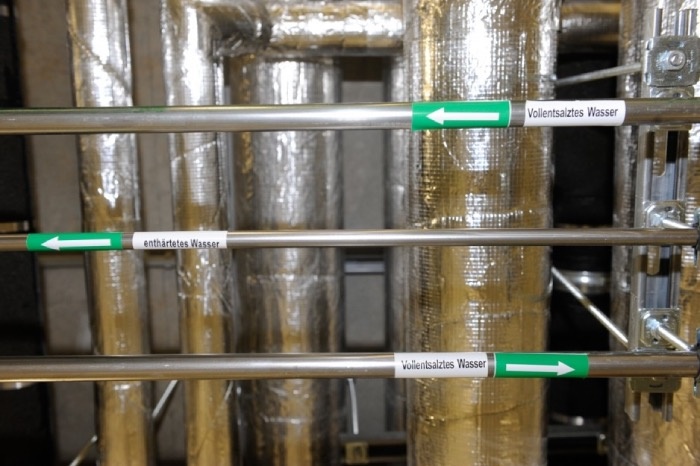

„Do rozprowadzenia instalacji wody użytkowej oraz instalacji grzewczej w różnych częściach budynku użyliśmy ponad 10 kilometrów miedzianych rur systemu Profipress o średnicach do 108 mm, w przypadku głównego przewodu rozprowadzającego. Fragmenty przewodów znajdujące się poza obszarem tarasu i dużej sali koncertowej były wykonywane przez inne firmy instalacyjne. Sprawą absolutnie kluczową było tutaj trzymanie się terminów i doskonała komunikacja z partnerami, pomimo zachodzących modyfikacji planów i zatrzymywania prac budowlanych” – tłumaczy Jens-Peter Rücker,  dyrektor zarządzający A.C Vorwald & Sohn GmbH.

Było to wyzwanie nie tylko logistyczne, ale również biznesowe, żeby wszystkie elementy potrzebne do wykonania systemów instalacyjnych zostały na czas dostarczone na miejsce budowy. Także z tego powodu specjaliści z Vorwald & Sohn postawili na system połączeń zaprasowywanych Profipress, czyli szeroki asortyment produktów oraz krótkie terminy dostaw gwarantowane przez firmę Viega.

Przeczytaj również: Nowe złączki przejściowe i przyłączeniowe Megapress

Najważniejszym zadaniem przy planowaniu wnętrza sali koncertowej było oczywiście uzyskanie najlepszej możliwej akustyki. Za koncepcję odpowiedzialny był światowej sławy specjalista w tej dziedzinie Yasuhisa Toyota. Zaprojektował on sufit i ściany o specjalnej konstrukcji, składające się z 10 000 paneli gipsowych, wykonanych z milimetrową dokładnością. Rozprowadzają one dźwięk we wszystkich kierunkach pod różnym kątem. Jens-Peter Rücker uśmiecha się słysząc o „kątach” i tłumaczy: „Ten budynek nie ma prawie żadnych kątów prostych, nawet w szachtach instalacyjnych. Konfiguracja systemów rurowych zmienia się tutaj nie tylko w pionie, ale również w poziomie”.

W efekcie układ instalacji był zdeterminowany przez konstrukcję budynku, co wiązało się z koniecznością stosowania tysięcy komponentów w różnorodnych wariantach i rozmiarach. Jens-Peter Rücker podkreśla, że jakość, bezpieczeństwo i szybkość montażu stanowiły decydujące kryteria wyboru systemu Profipress. „Nowoczesna technologia zaprasowywania pozwala na wykonywanie nawet dużych połączeń w bardzo krótkim czasie. Kluczowym aspektem prac instalacyjnych była dla nas próba szczelności”.

Wszystko dlatego, że woda użytkowa jest tutaj pompowana w górę na siódme piętro starszej części budynku, a wielkość przepływu wynosi aż 97 m³/h. Ponadto dodatkowe pompy kierują wodę do innych sektorów filharmonii. Na końcu instalacji, gdzie znajdują się pomieszczenia mieszkalne, zamontowano stację spłukującą Viega z funkcją Hygiene+. Dzięki temu woda w tej części układu instalacyjnego jest wymieniana w regularnych odstępach czasu. Kolejne stacje spłukiwania znajdujące się w poszczególnych lokalach dodatkowo zabezpieczają higienę wody użytkowej. Harmonogramy spłukiwania mogą być programowane indywidualnie, tak by utrzymać jakość wody nawet jeśli mieszkanie nie jest używane przez kilka dni lub tygodni.

Zobacz także: Odpływ ścienny Viega Advantix Vario zgarnia nagrody

Szczególnym wyzwaniem była próba szczelności w poszczególnych częściach instalacji. Ponieważ rury zostały ułożone na rożnych wysokościach, każda złączka pokazywała podczas testu inną wartość. Dzięki specjalnemu profilowi SC-Contur, w który wyposażone są wszystkie kształtki firmy Viega, czyli wymuszonej nieszczelności w stanie niezaprasowanym, każda potencjalna nieszczelność w dopuszczonym zakresie ciśnienia próby mogła być natychmiast zauważona przed zaprasowaniem złączki. Wytyczne ZVSHK określają zakres ciśnienia 22 mbar - 3.0 bar przy próbie szczelności na sucho oraz 1.0 - 6.5 bar przy próbie szczelności na mokro.

Oba testy są obligatoryjne. Jeśli złączka zapewnia widoczną nieszczelność jedynie w ograniczonym zakresie ciśnienia, to nawet profesjonalnie wykonana próba może nie wykryć połączeń, które przez pomyłkę nie zostały zaprasowane. Takiego ryzyka udało się uniknąć podczas prac w Filharmonii nad Łabą.

mat. Viega
