Zespół pomp pożarowych typoszeregu COR (1-4) Helix VF…/SC-FFS
Fot. Wilo
Zespół pomp pożarowych jest sercem wodnej instalacji przeciwpożarowej. Wszystkie jego komponenty, jak i zespół jako całość, muszą zatem spełniać szereg surowych wymagań dotyczących niezawodności. W praktyce projektowej warto stawiać na rozwiązania, które wyróżniają się zarówno wysoką jakością techniczną, jak i spełnieniem wymagań prawnych, których w odniesieniu do urządzeń tak ważnych dla bezpieczeństwa użytkowników i konstrukcji budynków jest naprawdę dużo.
Urządzenia sterujące pompami i zespołami pomp pożarowych oraz pompami do instalacji wodociągowych przeciwpożarowych – zgodnie z Rozporządzeniem MSWiA z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz.U. 2007 nr 143 poz. 1002, z późn. zm.) – podlegają obowiązkowi znakowania znakiem CNBOP-PIB oraz uzyskania Świadectwa Dopuszczenia do użytkowania.
Zespoły pomp pożarowych, zgodnie z rozporządzeniem MIiB z dnia 17 listopada 2016 r. w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU 2016, poz. 1966, z późn. zm.), są wyrobem budowlanym podlegającym od 1 stycznia 2021 roku obowiązkowi znakowania znakiem budowlanym “B” i wystawienia Krajowej Deklaracji Własności Użytkowych. Aby producent miał do tego prawo, musi przejść przez proces certyfikacji w Centrum Naukowo-Badawczym Ochrony Przeciwpożarowej im. Józefa Tuliszkowskiego – Państwowym Instytucie Badawczym i uzyskać Krajową Ocenę Techniczną oraz Certyfikat Stałości Właściwości Użytkowych.
Oferowane przez firmę Wilo zespoły pomp pożarowych (zestawy do podnoszenia ciśnienia) z typoszeregu COR (1-4) Helix VF…/SC-FFS (przeznaczone do stosowania w stałych urządzeniach gaśniczych mgłowych, instalacjach i sieciach hydrantowych oraz w instalacjach wody bytowej) jako pierwsze na polskim rynku przeszły tę procedurę. Dzięki temu są nie tylko zgodne z obowiązującym prawem, ale też gotowe na wejście w życie wymagań obowiązujących od 1 stycznia 2021 roku.

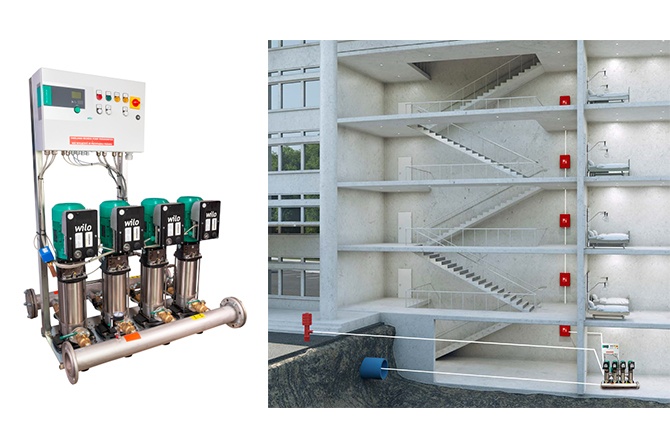

Zespół pomp pożarowych typoszeregu COR (1-4) Helix VF…/SC-FFS - wygląd systemu i lokalizacja w budynku. Fot. Wilo
Zespoły pomp pożarowych są także urządzeniami przeciwpożarowymi, dlatego muszą spełniać wymogi określone w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (DzU 2010 nr 109, poz. 719) oraz rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę, oraz dróg pożarowych (DzU 2009 nr 124, poz. 1030). Oznacza to m.in. konieczność stosowania napędów pomp zgodnych z normą PN-EN 12845, tzw. tryskaczową, czy wyposażenia zestawu pompowego w układ pomiarowy złożony z literalnie wskazanych komponentów.
Sercem zespołu pomp pożarowych oferowanego przez Wilo są pompy Helix VF (od 1 do 4) z niemieckim certyfikatem VDS, połączone równolegle. Są to wysokociśnieniowe pompy wirowe ze stali nierdzewnej (odporne na korozję) w wykonaniu dławnicowym. Silniki elektryczne (w klasie IE3) zgodnie z normą tryskaczową dobierane są tak, aby zagwarantować przynajmniej moc wymaganą w wierzchołku poboru mocy. Zgodnie z wymaganiami postawionymi w Krajowej Ocenie Technicznej zastosowano dodatkowy 5% zapas mocy silnika.

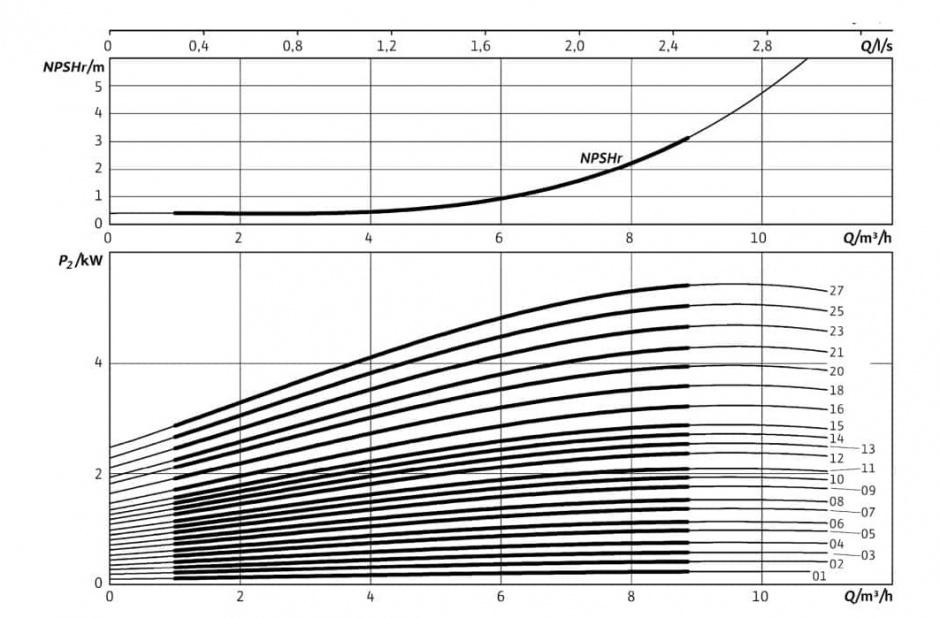

Bezprzeciążeniowa charakterystyka mocy (P2) pompy Helix FV. Rys. Wilo.
Każda pompa w zestawie pompowym ma niezależną przetwornicę częstotliwości (falownik), chłodzoną powietrzem i wyposażoną w funkcję Fire Mode. Funkcja ta po wykryciu przepływu w instalacji wody pożarowej powoduje przejście w tryb pożarowy, w którym rozpoczynają pracę wszystkie pompy w zestawie. W trybie tym, choć ich praca regulowana jest przez falownik, nie mogą zostać automatycznie wyłączone – możliwe jest tylko ręczne wyłączenie urządzeń. Aby uchronić pracujące pompy przed przegrzaniem, musi zostać zapewniony odpowiedni przepływ minimalny (za pomocą wstępnie ustawionego zaworu Min-Flow po stronie tłocznej).

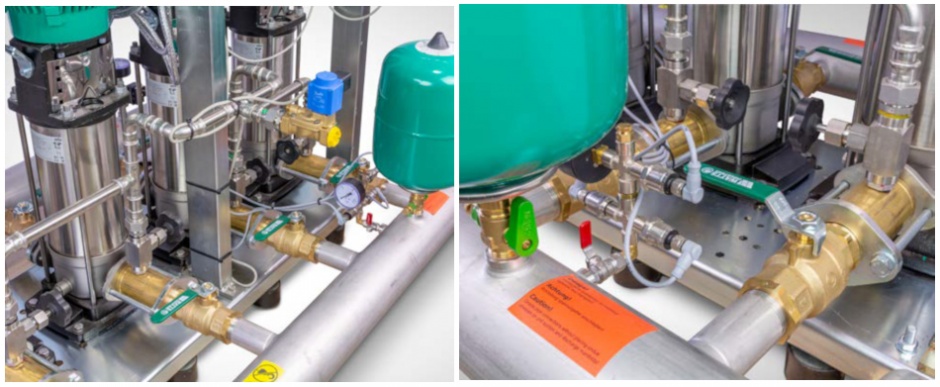

By-pass Mini-Flow, zabezpieczający przed przegrzaniem oraz system 3 czujników ciśnienia. Fot. Wilo
Pompy połączone są z wysokosprawną hydrauliką, uwzględniającą straty ciśnienia całego urządzenia. Zestaw pompowy wyposażony jest także w układ pomiarowy Wilo-UP z ciśnieniomierzem, przepływomierzem elektromagnetycznym i zaworem regulacyjnym (zgodny z wymogami ministerialnego rozporządzenia). Układ ten umożliwia realizację prawnego obowiązku corocznej kontroli prawidłowej pracy zestawu pomp.

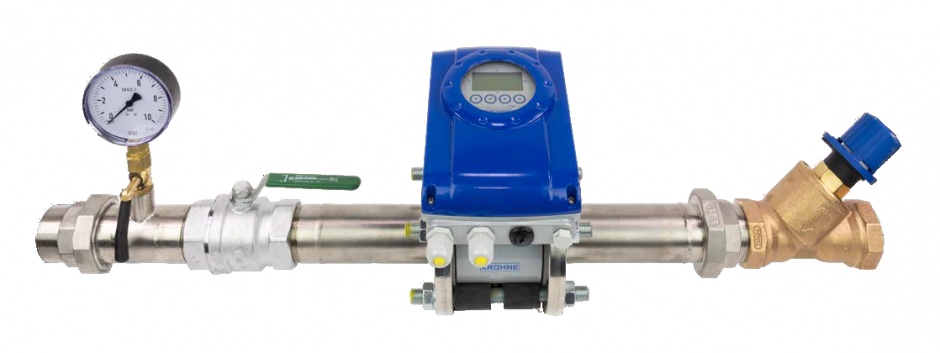

Niezawodność pracy zestawu zwiększają trzy niezależne (redundantne) czujniki ciśnienia po stronie tłocznej z systemem ich analizy i sygnalizacji stanów w sterowniku. Zestaw pompowy wyposażony jest także w system MOIB, odcinający dopływ wody do instalacji innych niż ppoż. (np. bytowych) w czasie pożaru, wraz z sygnalizacją poprawnego zadziałania.
Za sterowanie i regulację pracy całego układu odpowiada urządzenie sterująco-regulacyjne Comfort SC-FFS. Sterownik ma świadectwo dopuszczenia – dokument wystawiony zgodnie z wymogami prawnymi przez CNBOP-PIB - i jest znakowany logotypem tej jednostki certyfikującej. Urządzenie sterujące jest łatwe w obsłudze dzięki ikonowemu wyświetlaczowi LCD z przejrzystym menu, które zapewnia prostą nawigację, i zielonym pokrętłem do łatwego ustawiania parametrów.
Zespół pomp pożarowych spełniający wszystkie obecnie znane wymogi prawne stanowi rozwiązanie kompleksowe i maksymalnie bezpieczne. Projektując instalacje przeciwpożarowe i uzgadniając swoje propozycje z rzeczoznawcą, warto stawiać na takie systemy, zapewniające zgodność z wymaganiami prawnymi nie tylko „dziś”, ale i „jutro”, w przewidywanym czasie realizacji inwestycji.Poznaj produkt bliżej i pliki do pobrania:
