Nowa precyzja pomiaru ścieków
Nowości 2022 w portfolio GWF
Rys. 2. Możliwości montażowe nowego czujnika przepływomierza Q-Eye PSC
Pomiar ścieków, zarówno w pełnych i niepełnych rurach, jak i w kanałach otwartych, jest domeną i jednym z głównych filarów sukcesów i portfolio szwajcarskiej firmy GWF. Wsłuchując się w różnorodne potrzeby klientów z 86 krajów obsługiwanych przez GWF, stale udoskonalamy produkty, a o naszych najnowszych wdrożeniach mogą Państwo przeczytać poniżej. Szczegółową prezentację oferty będzie można także zobaczyć na stoisku firmy w trakcie targów IFAT 2022, które odbędą się w Monachium w dniach 30 maja–3 czerwca – serdecznie zapraszamy!
Nowy czujnik przepływomierza Q-Eye PSC, opracowany, wdrożony i już dostępny dla klientów, imponuje małymi rozmiarami i kompaktową budową. Nadaje się do rejestrowania wyjątkowo niskich stanów wody w rurach oraz kanałach i jest najmniejszym czujnikiem dostępnym na rynku. Jego wymiary to zaledwie 19×24×129 mm (W×S×D). Można go montować w rurach i kanałach od średnicy 100 mm przy użyciu standardowego pierścienia montażowego.
Unowocześniony czujnik PSC ma również zintegrowany sensor temperatury, który mierzy rzeczywistą temperaturę wody, co jest dodatkową cenną informacją dla użytkownika. Jednak jego najważniejszą cechą jest możliwość określenia pozycji komórki pomiarowej, dla której mierzymy prędkość – dzięki temu radykalnie wzrasta precyzja pomiaru poziomu wody. Zintegrowany i skierowany do góry czujnik imponuje dokładnością do 1 mm, a przeznaczony jest do opomiarowania ścieków od poziomu 4 do 100 cm (we wcześniejszej wersji: 50 cm). W przypadku mniej zanieczyszczonych mediów zakres pomiarowy wzrasta do 150 cm.

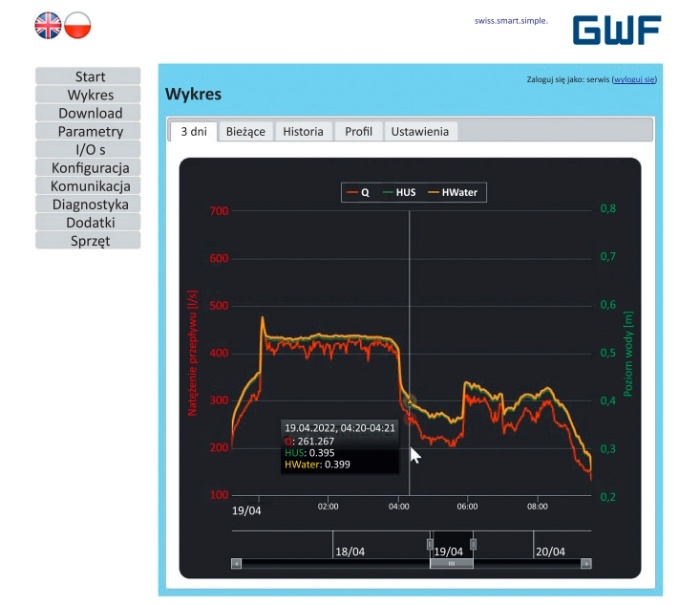

Rys. 1. Porównanie wyników pomiaru poziomu wody za pomocą nowego czujnika Q-EYE PSC (kolor zielony)
i konkurencyjnego czujnika radarowego (kolor żółty). Dodatkowo kolorem czerwonym oznaczono zmierzone przez czujnik Q-Eye PSC natężenie przepływu (l/s)
Wysoka dokładność pomiarów nowego, zintegrowanego czujnika poziomu wody została potwierdzona podczas wielokrotnych testów i pomiarów w oczyszczalni ścieków w Kaufbeuren (Niemcy), gdzie dla porównania i uwiarygodnienia wyników dodatkowo zastosowano pomiar poziomu wody za pomocą czujnika radarowego (rys. 1). Dzięki temu długotrwałemu doświadczeniu udowodniono, że jeśli chodzi o poziom wody, nowy zintegrowany czujnik poziomu wody GWF zapewnia taką samą jakość pomiaru jak zewnętrzny czujnik radarowy, a dodatkowo dostarcza dokładne dane na temat przepływu. Sprawdź >>
Podczas opracowywania dostępnej aktualnie wersji czujnika ulepszono także algorytm używany do obliczania poziomu wody. Słabe sygnały w przypadku nieosiowej instalacji czujnika lub osady gromadzące się na czujniku są za każdym razem wykrywane i kalkulowane przy pomiarze. Czujnik można teraz montować w odchyleniu 10–15° od osi pionowej rurociągu bez utraty siły sygnału, a co za tym idzie dokładności.
Najnowszy czujnik przepływomierza Q-Eye PSC jest klasą samą w sobie, jeżeli chodzi o pomiary w instalacjach kanalizacyjnych i kanałach burzowych.
 |
