Zawory kulowe do instalacji wodnych, grzewczych i gazowych Fot. pixabay.com
Niezbędnym elementem instalacji jest armatura zaporowa, zamykająca i otwierająca przepływy. Pracujące urządzenia powinny powodować jak najniższe opory hydrauliczne, a co za tym idzie, straty energii.
Zimowy sezon grzewczy to myślenie o tym, żeby było odpowiednio ciepło, natomiast sezon letni to myślenie o tym, żeby nie było za ciepło. Szybkie zmiany między ekstremalnymi zjawiskami jak nawalne deszcze...
Zimowy sezon grzewczy to myślenie o tym, żeby było odpowiednio ciepło, natomiast sezon letni to myślenie o tym, żeby nie było za ciepło. Szybkie zmiany między ekstremalnymi zjawiskami jak nawalne deszcze z groźnymi burzami i silnym wiatrem, po nich susze, długotrwałe upały, potem duże spadki temperatury, powodują że domy i miejsca pracy należy dostosowywać do znacznych wahań temperatur.
Zawory kulowe (ang. ball valve) popularnie zwane kurkami to zawory obrotowe, których wnętrze stanowi najczęściej kula, rzadziej – jej fragment. Znajdują zastosowanie jako armatura zaporowa do zamykania i otwierania przepływu, dlatego ich najważniejszymi cechami są szczelność i trwałość. Zawory składają się z korpusu, gniazda wraz z kulą, napędu ręcznego (w różnym wykonaniu, jako dźwignia jednoramienna lub motylek) i wałka zwrotnego. Gdy zawór jest otwarty, kula z wydrążonym w środku otworem przepuszcza medium, a jeśli obrócimy ją o ¼ obrotu (90°), zakryje gniazdo i zablokuje przepływ.
Zależnie więc od danej instalacji (jej rodzaju, materiału, z jakiego została wykonana, czy sposobu łączenia), albo przeznaczenia zaworu dobrać można kurki: nakrętno-nakrętne, nakrętno-wkrętne, wkrętno-wkrętne, z półśrubunkiem, do wlutowania, czerpalne, mini, z filtrem, spustowe czy kątowe. Są one dostępne w wykonaniu ciężkim i standardowym.

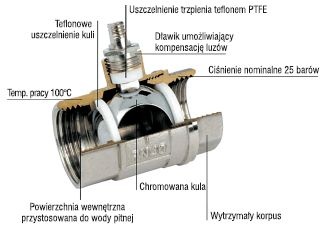

Budowa zaworu KP

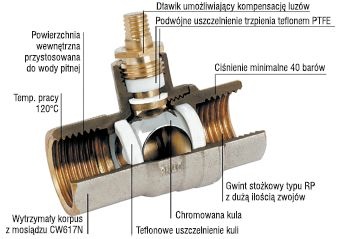

Budowa zaworu Herkules
Zawory KP
O niezawodności armatury decydują przede wszystkim materiały użyte do jej produkcji. Na rynku można znaleźć pełnoprzelotowe zawory kulowe KP do instalacji wodociągowych, grzewczych i sprężonego powietrza. Mają one piaskowany i niklowany korpus wykonany z mosiądzu CW617N oraz mosiężną kulę pokrytą w całości chromem. Kulę i trzpień uszczelniono teflonem PFTE, a rączkę otwierającą i zamykającą zawór wykonano ze stali pokrytej tworzywem. Dodatkowo zawór wyposażono w dławik umożliwiający kompensację ewentualnych luzów. Typoszereg zaworów KP obejmuje średnice od 3/8" do 4". Mogą pracować w temperaturze do 100°C przy ciśnieniu nominalnym 25 barów.
Zawory KPO
Kurek kulowy KPO o ciśnieniu pracy do 16 barów przy temperaturze do 100°C, oferowany jest w średnicach od ½" do 2". Jest to model KP z dodatkowym wyposażeniem: odpowietrznikiem uszczelnionym gumą NBR i korkiem ¼" z uszczelką fibrową.
Zawory KPH
Zaworem przeznaczonym do stosowania także w instalacjach solarnych jest kurek nakrętnonakrętny typu KPH V17 Herkules. Materiały, z których wykonano zawór, mosiądz CW617N i teflon PTFE, są odporne na działanie mediów płynnych i gazowych, takich jak woda, powietrze, glikole, oleje mineralne i inne. Zastosowany w kurkach Herkules klej Loctite Henkel jest wytrzymały na temperatury chwilowe do 150ºC.
Dodatkowo zawory zaopatrzone są w gwinty stożkowe typu Rp zgodne z normą PN-EN 10226-1:2006. Kurki mają podwyższone parametry pracy: ciśnienie do 40 barów i temperatura do 120°C.
Przelot kurka wykonano bez jakichkolwiek zwężeń mogących dławić przepływ. W instalacjach solarnych zawierających 50% glikolu etylenowego zaleca się używanie inhibitora korozji. Kurki kulowe KPH można również stosować w instalacjach sprężonego powietrza o klasie czystości 5-5-5 wg PN ISO 8573-1:1995.
Cechą wspólną zaworów kulowych KP, KPO i KPH jest powierzchnia wewnętrzna przystosowana do wody pitnej, pozbawiona cząsteczek niklu i chromu.
Zawory KG do instalacji gazowych
Zawory do instalacji gazowych wykonano z mosiądzu CW617N. Kula jest na całej powierzchni chromowana i polerowana oraz uszczelniona teflonem PTFE. Do uszczelnienia trzpienia zastosowano gumę NBR 70. Dźwignię wykonano ze stali ocynkowanej pokrytej tworzywem w kolorze żółtym. Zawory dostępne są ze znormalizowanymi gwintami stożkowymi typu Rp w rozmiarach od ½" do 2".
Zawory KG odpowiadają klasie ciśnieniowej MOP 5 (5 barów) i klasie temperaturowej T2 (od –20ºC do 60ºC). Spełniają wymagania polskich i europejskich norm (PN-EN 331:2005, PN-EN 10226-1:2006, PN-EN 12165:2001) i zostały przebadane przez INiG w Krakowie, co potwierdza aktualny certyfikat zgodności. Zawory objęte są 2-letnią gwarancją.
