Systemy elektryczne ochrony orynnowania i instalacji zewnętrznych przed śniegiem i lodem
Okres jesienny to dobry czas na to, by przygotować inwestycje budowlane do bezawaryjnego przetrwania chłodnych miesięcy. Choć nadchodząca zima według meteorologów ma być w większości łagodna, nawet krótkotrwały mróz może negatywnie wpłynąć na instalacje znajdujące się na zewnątrz budynków.
Ochrony przed zaleganiem śniegu oraz powstawaniem lodu wymagają instalacje zewnętrzne oraz powiązane z nimi elementy konstrukcyjne narażone na bezpośredni kontakt z tymi zjawiskami atmosferycznymi – m.in. dachy wraz z instalacjami rynien i rur spustowych oraz zewnętrzne elementy instalacji sanitarnych (np. odcinki rur, zawory, armatura czy siłowniki).
Zalegający w rynnach i rurach spustowych śnieg i lód może powodować zatory i niedrożność, zaś lód powstający (np. wtórnie zamarzająca woda roztopowa) może, ze względu na zwiększającą się podczas zamarzania objętość, uszkodzić rynnę czy rurę spustową. Z punktu widzenia ochrony systemu odprowadzania wód opadowych ważne jest też odpowiednie zabezpieczenie dachu – zalegający śnieg może nadmiernie obciążyć konstrukcję, powodując uszkodzenie lub wręcz katastrofą budowlaną, ale też jest źródłem niebezpiecznej w okresie zimowym wody roztopowej, a w przypadku dachów płaskich może powodować zatkanie lub uszkodzenie wpustu dachowego.
Mechaniczne usuwanie śniegu czy lodu jest czasochłonne i trudne, a w niektórych wypadkach niemal niemożliwe. Dlatego warto zdecydować się na systemy ogrzewania powierzchni i instalacji narażonych na śnieg i lód. Wartość inwestycji w nawet najbardziej zaawansowane rozwiązanie jest znacznie niższy niż koszty poniesionych przez uszkodzenia instalacji zewnętrznych strat.
Zastosowanie kabli grzejnych do dachów i systemu rynnowego oraz instalacji zewnętrznych jest nieinwazyjne – łatwo zamontować je także na konstrukcjach istniejących. Kable można zamontować nawet “interwencyjnie” w temperaturze ujemnej, nie przekraczając jednak wartości zalecanej przez producenta. Ze względu na stosunkowo niewielki pobór energii elektrycznej nie wymagają występowania o dodatkową moc przyłączeniową. Podłączenie kabla powinien przeprowadzić uprawniony elektryk.
Rozwiązania techniczne do ochrony dachów i rynien przed śniegiem i lodem

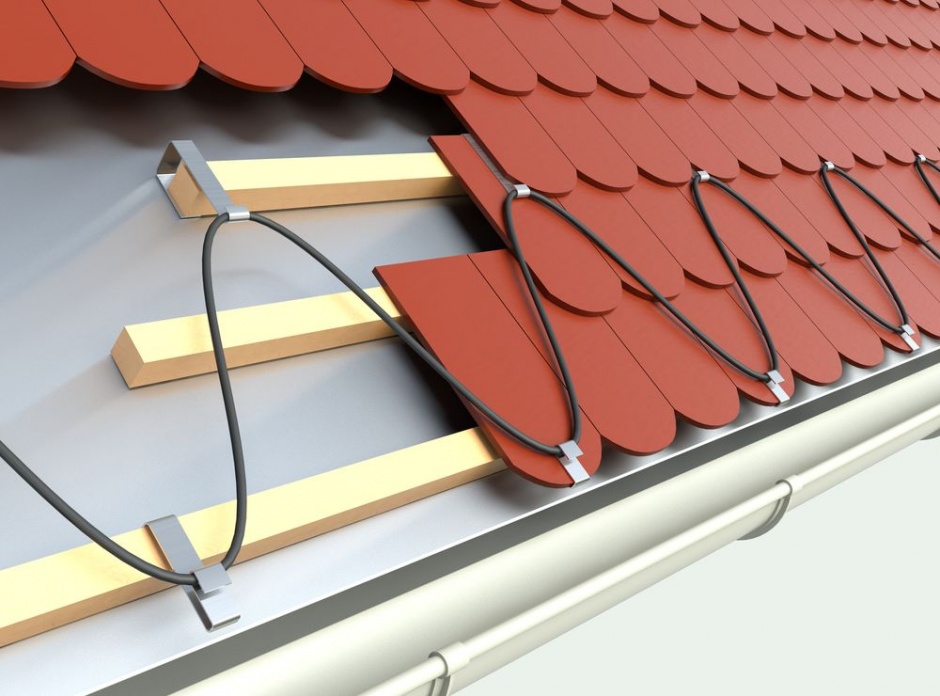

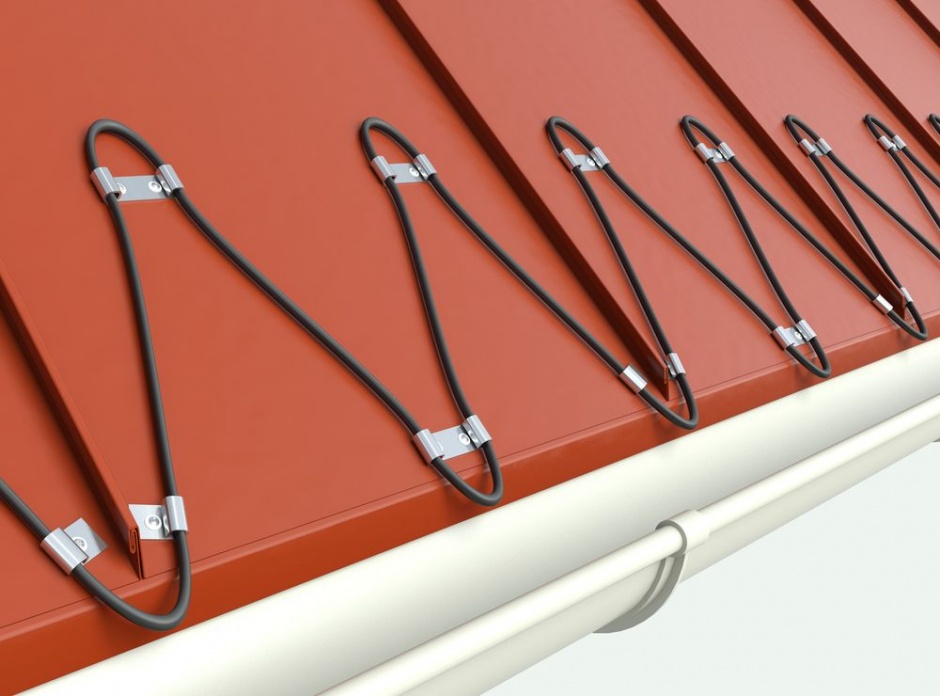

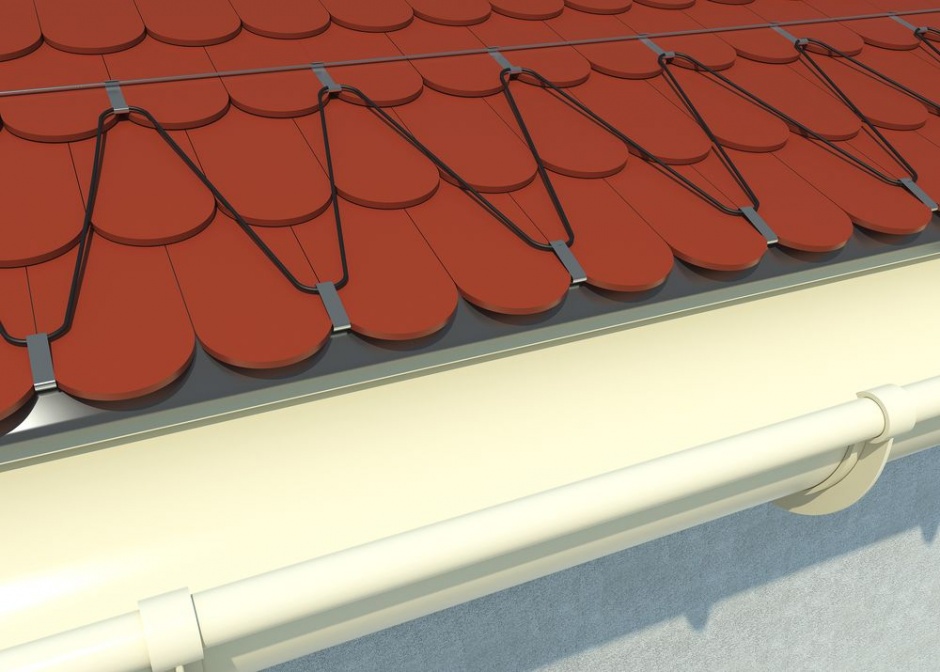

Do ochrony zarówno rynien i rur spustowych, jak i dachów stosuje się kable grzejne, dostępne w dwóch rozwiązaniach technicznych – jako przewody grzejne stałooporowe (o niezmiennej mocy) oraz samoregulujące. Ich rolą jest ogrzewanie chronionej powierzchni tak, by nie zalegał na niej śnieg i nie mógł powstawać lód.
Kable te wyróżniają się specjalną konstrukcją, nieco zbliżoną do kabli elektrycznego ogrzewania podłogowego, jednak z odpowiednim zabezpieczeniem przed promieniowaniem UV i warunkami zewnętrznymi. Kable grzejne można dobrać do dachu niezależnie od rodzaju pokrycia oraz do rynien z różnych materiałów.
Kable stałooporowe do dachów i rynien
Kable stałooporowe oferowane przez firmę Elektra stanowią rozwiązanie gotowe do instalacji, odpowiednio zabezpieczone przed promieniowaniem UV i zakończone tzw. przewodem zimnym (zasilającym), którego zadaniem jest połączenie właściwej instalacji grzejnej z instalacją elektryczną.

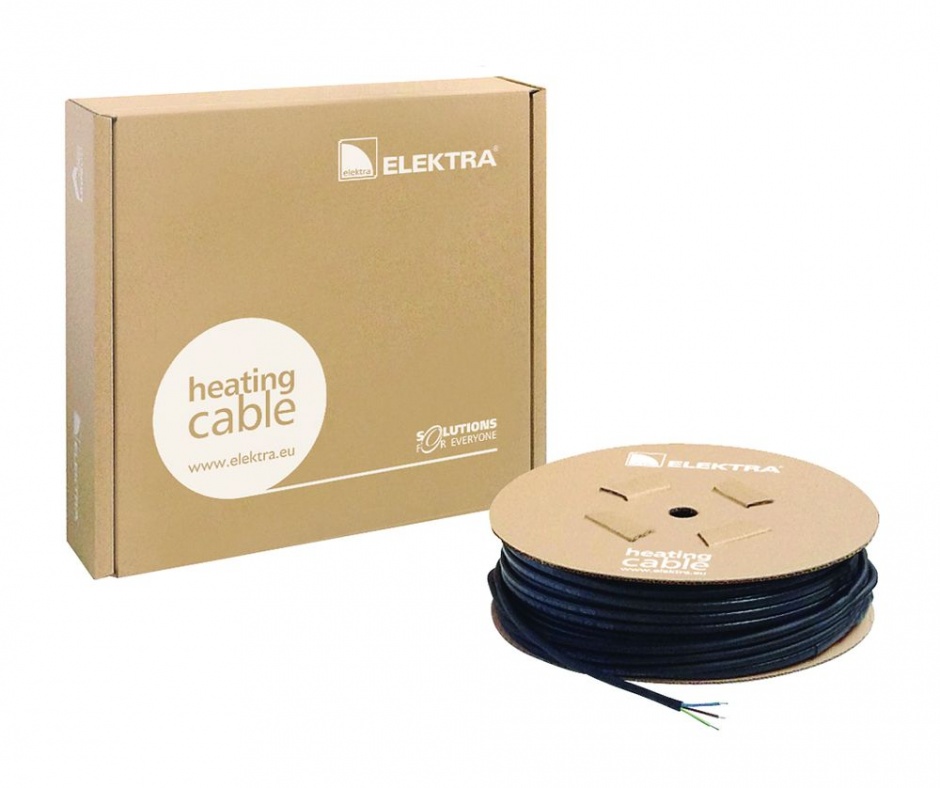

Elektra VCDR to kable o mocy grzejnej 20W/m, odporne na działanie promieni UV, dostępne są w długościach od 9 do 170 m (licząc same kable grzejne, bez kabla zasilającego). Przeznaczone są do ochrony dachów, rynien i rur spustowych – ich zróżnicowana długość pozwala zastosować je w niemal każdej inwestycji.. Produkowane są zgodnie z normą PN-EN 60335-2-83 Elektryczny sprzęt do użytku domowego i podobnego -- Bezpieczeństwo użytkowania -- Wymagania szczegółowe dotyczące ogrzewanych spustów dachowych systemów odwadniających.
Budowa kabla grzejnego stałooporowego, ze wskazaniem warstw decydujących o jego zaletach użytkowych. Rys. Elektra

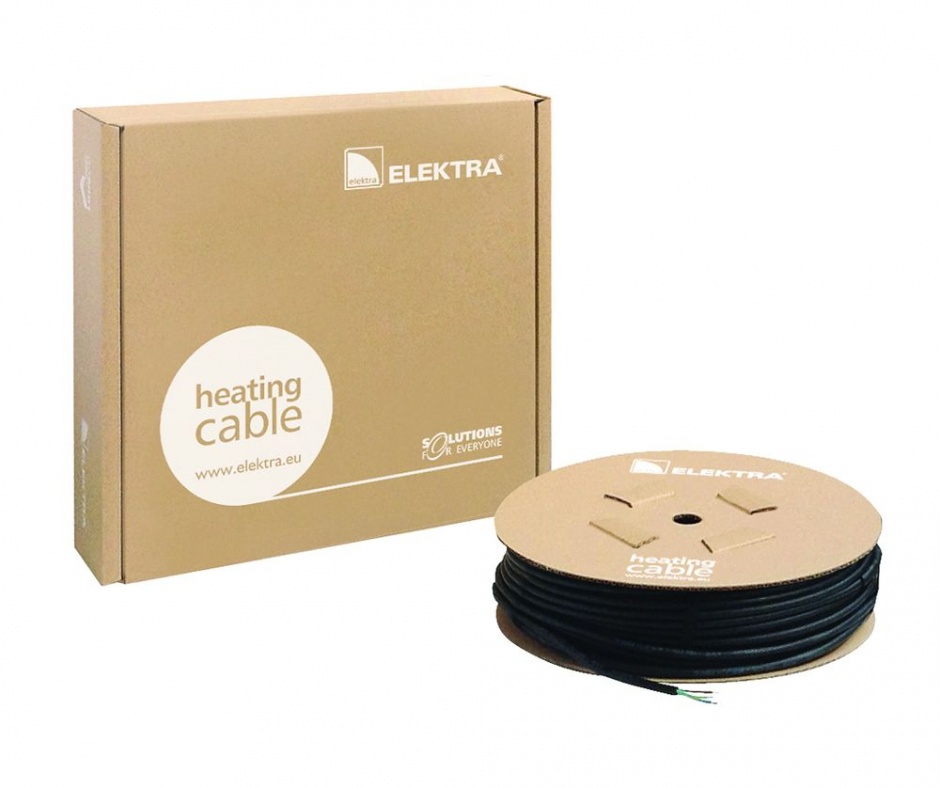

ELEKTRA TuffTec™ to kable o mocy grzejnej 30W/m, odporne na działanie promieni UV, przeznaczone do zastosowań specjalnych, np. ogrzewania dachów pokrytych papą lub dachówkami bitumicznymi. Znajdują zastosowanie nie tylko w ochronie dachów, rynien i rur spustowych, ale też innych powierzchni zewnętrznych, np. zjazdów do garaży czy chodników..Produkowane są zgodnie z normą PN-EN 60335-1 Elektryczny sprzęt do użytku domowego i podobnego -- Bezpieczeństwo użytkowania.
Kable samoregulujące
Samoregulujące przewody grzejne z linii ELEKTRA SelfTec® dostępne są w różnych rozwiązaniach, które tworzą system ochrony przed śniegiem, lodem i mrozem, takich elementów instalacji jak rynny, rury spustowe, rury instalacyjne prowadzone na zewnątrz, zawory, siłowniki i inne. Dowiedz się więcej >>
Kable samoregulujące zbudowane są z rdzenia z usieciowanego polimeru z dodatkiem grafiku, w którym łączą się dwa równolegle ułożone przewody miedziane. rdzeń stanowi samoregulujący element grzejny, reagujący na zmianę temperatury zewnętrznej poprzez zmianę rezystancji. Dzięki temu rezystancja – a tym samym moc grzewcza – rośnie wraz ze spadkiem temperatury, a spada, kiedy temperatura rośnie. Co ważne, zjawisko to zachodzi miejscowo, zatem zmiana rezystancji nie wpływa na zmianę mocy grzewczej w innych miejscach. Kable samoregulujące nie mogą się więc przegrzać, zatem – w razie potrzeby – można układać je bez szkody dla ich własności tak, by się stykały i krzyżowały.
Budowa kabla grzejnego samoregulującego, ze wskazaniem warstw decydujących o jego zaletach użytkowych. Rys. Elektra

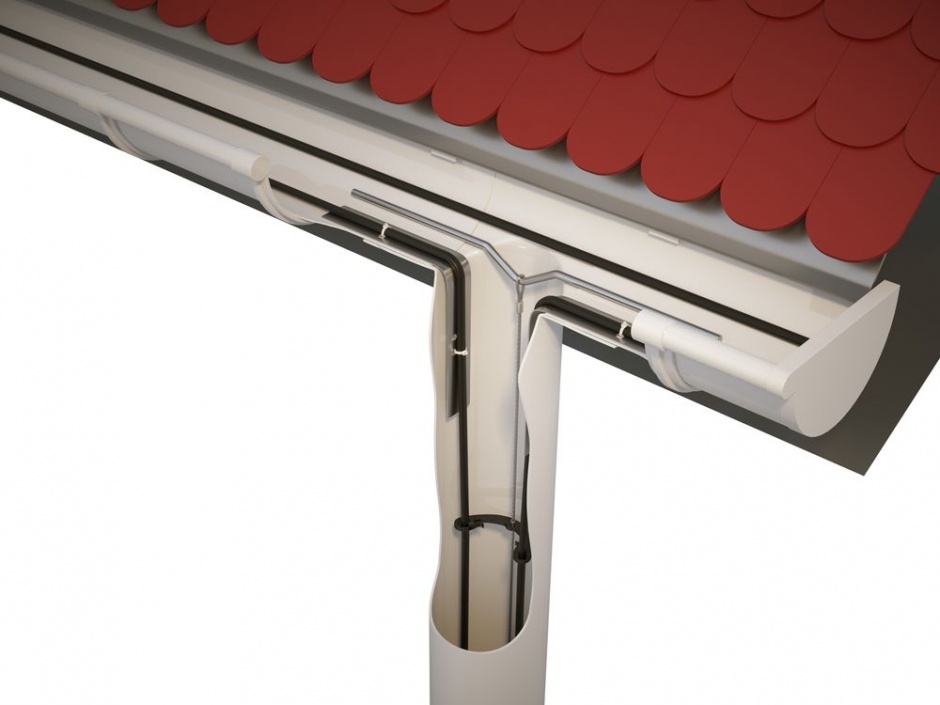

Kable samoregulujące można prowadzić liniowo w rynnach i rurach spustowych, na zewnątrz rurociągu liniowo lub owijając rurociąg, a także (w przypadku specjalnego wykonania) wewnątrz rurociągu. Maksymalną moc grzewczą kabli samoregulujących należy dobierać zależnie od przeznaczenia (dach, rura spustowa, rynna etc.) oraz od strefey klimatycznej (co wpływa na przewidywane wartości osiąganej temperatury minimalnej). W rynnach i rurach spustowych kable grzejne często układa się parami, przy czym w rynnach o mniejszych przekrojach (średnica poniżej 12 cm), zamontowanych w łagodniejszej strefie klimatycznej, można zastosować pojedynczy przewód grzejny.
Kable samoregulujące występują w różnych wykonaniach:

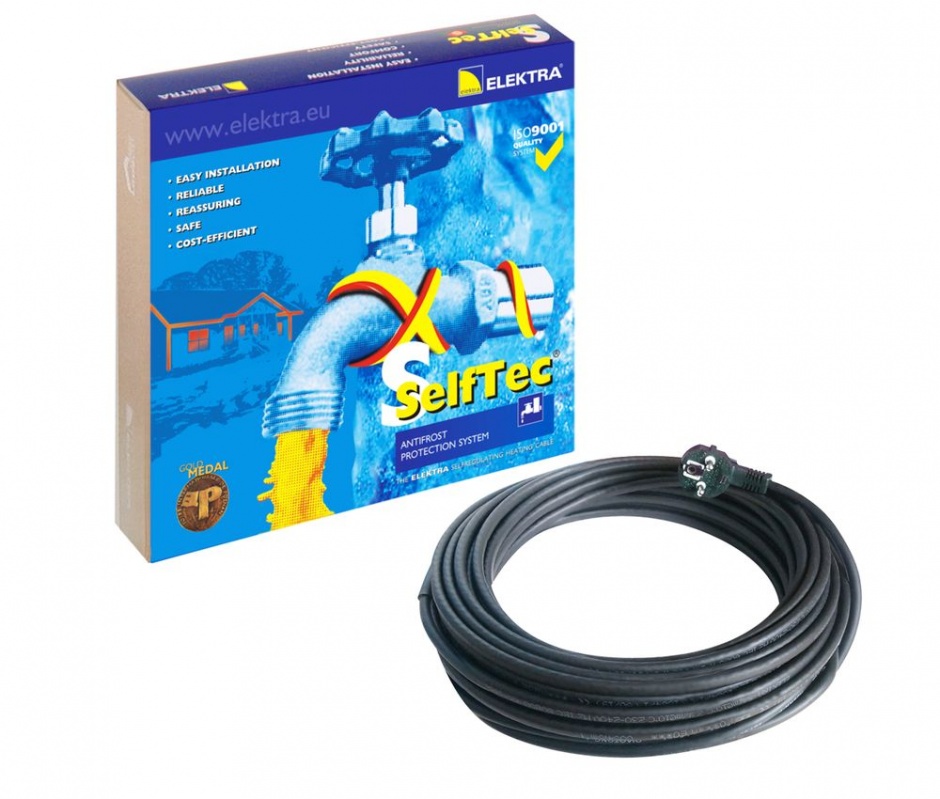

ELEKTRA SelfTec®16 ready2heat – kable gotowe do układania o określonych długościach (w standardzie od 1 do 20 m, na zamówienie nawet do 80 m), zakończone przewodem zasilającym o długości 1,5 m z hermetyczną wtyczką. Krótkimi odcinkami można np. zabezpieczać pojedyncze zawory.
ELEKTRA SelfTec®16 i ELEKTRA SelfTec®PRO – jedyne na rynku kable, których długość można dopasować do długości chronionej rynny lub rurociągu, docinając kable z bębna bezpośrednio na placu budowy. W tym wypadku konieczne jest odpowiednie wykończenie kabla i podłączenie przewodu zasilającego.

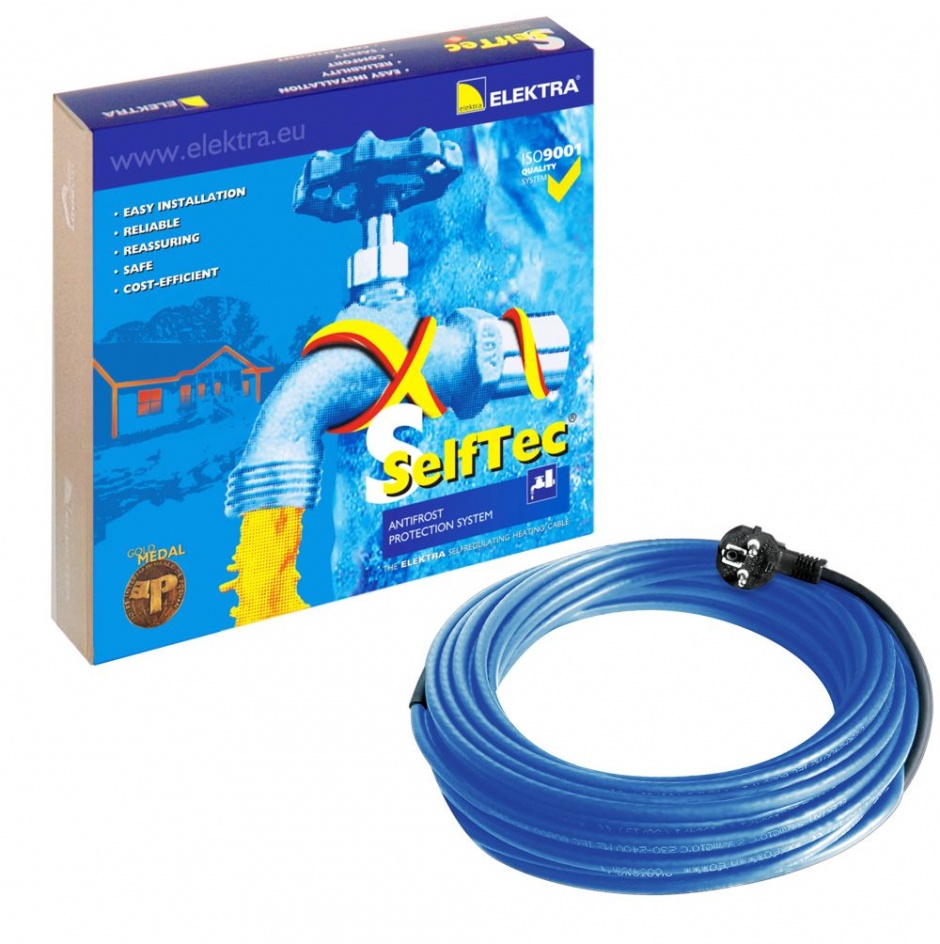

ELEKTRA SelfTec®DW – kabel przeznaczony do stosowania zarówno na zewnątrz, jak i wewnątrz rurociągu – jest dopuszczony m.in. do stosowania w rurach prowadzących wodę pitną. Dostępny jest zarówno w wersji na bębnie (z możliwością docinania na wybraną długość), jak i wersji gotowej do układania ELEKTRA SelfTec®DW ready2heat (w kilku określonych długościach, zakończonych przewodem zasilającym). Sprawdź >>
Skuteczność i wygoda – sterowaniem systemem ochrony przed śniegiem i lodem

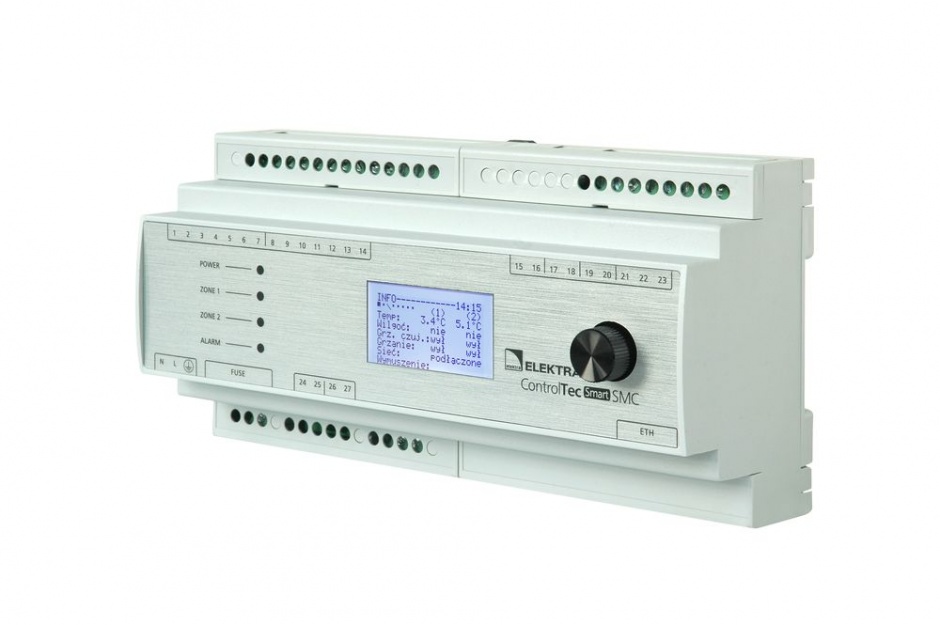

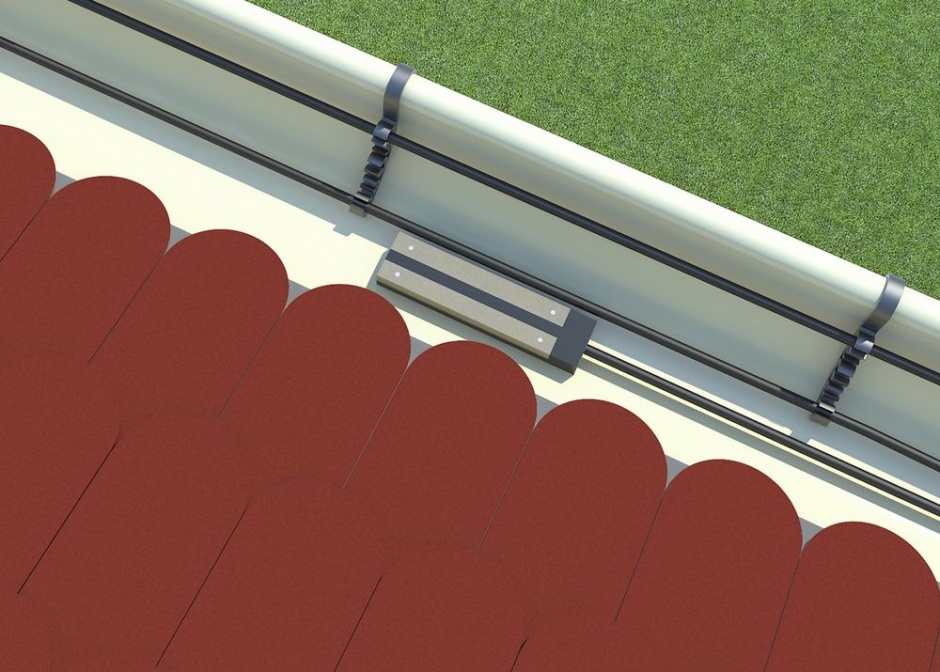

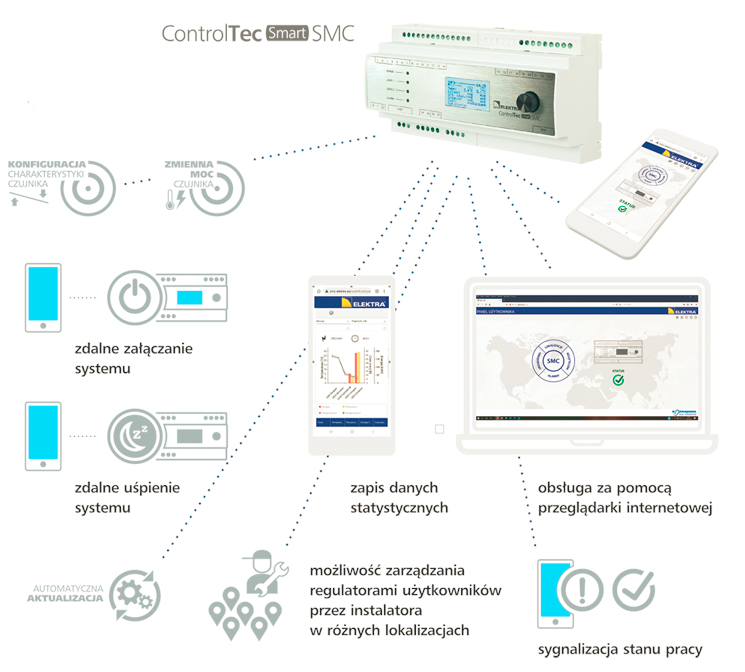

Instalację grzewczą chroniącą przed śniegiem i lodem warto jest także wyposażyć w czujnik temperatury (ETF-744) i wilgotności i oblodzenia (ETOG-56T – do schodów i podjazdów, ETOR-55 – do rynien), które należy podłączyć z regulatorem dającym szerokie możliwości sterowania. Elektra proponuje regulator ControlTec Smart SMC, który umożliwia kontrolę i regulację pracy jednej lub dwóch stref grzejnych (np. rynny i dach + zjazd do garażu).
Regulator umożliwia kalibrację temperatury, łatwe przechodzenie między trybami pracy (stand by – uśpienie i heat on – wymuszenie grzania) oraz automatyczne uruchomienie instalacji grzewczej po wykryciu opadów marznącego deszczu lub śniegu.
Regulator ControlTec Smart SMC dysponuje także innowacyjną funkcją zmiany charakterystyki mocy grzałki czujnika wilgoci w stosunku do temperatury otoczenia. Dzięki czemu regulator może dostosować pracę systemu grzewczego do warunków panujących w miejscu instalacji.
Dzięki regulatorowi można zarówno korzystać z zalet automatycznej regulacji (np. uruchomienie systemu podczas nieobecności użytkowników), jak i sterować instalacją ręcznie. Ta druga opcja również jest bardzo wygodna, ponieważ regulator jest wyposażony w moduł WiFi oraz port Ethernet. Zapewnia to możliwość zdalnej obsługi z poziomu przeglądarki internetowej (przez użytkownika lub instalatora) oraz bieżącą aktualizację oprogramowania regulatora.
