Zawory równoważące
Zawory równoważące
Podstawowym celem stosowania zaworów równoważących jest hydrauliczne równoważenie instalacji grzewczych i chłodniczych, które pozwala na zapewnienie komfortu wewnątrz pomieszczeń i niskich kosztów eksploatacyjnych instalacji.
Koszty równoważenia wynoszą od kilku do kilkunastu procent całkowitych kosztów instalacji, inwestycja ta jest jednak konieczna dla utrzymywania na racjonalnym poziomie kosztów eksploatacji.
W celu maksymalnego wykorzystania zalet zaworów równoważących warto je instalować tak, by możliwe było tworzenie w instalacji modułów, które mogą być niezależnie równoważone. Największe możliwości daje takie rozwiązanie, w którym każdy odbiornik końcowy, odgałęzienie i pion oraz przewód główny, a także każda jednostka oddająca ciepło lub chłód są wyposażone w zawory równoważące.
Także instalacje łatwo regulować i serwisować, gdyż możliwe jest szybkie i precyzyjne wykrycie usterek oraz zamknięcie przepływów w czasie naprawy i konserwacji instalacji.
Belimo zawory dwu- i trójdrogowe
-
Zastosowanie
: Trójdrogowe kulowe zawory regulacyjne z siłownikiem, przyłącze rurowe -
Zakres przepływów
: charakterystyka przepływu: A-AB stałoprocentowa, B-AB liniowa (kvs 70% ścieżki A-AB) dopuszczalne przecieki: ścieżka regulacji A–AB: klasa A, szczelny (EN 12266-1), dla obejścia B–AB: klasa I
Belimo zawory dwudrogowe kołnierzowe
-
Zastosowanie
: Dwudrogowe kulowe zawory regulacyjne kołnierzowe z siłownikiem elektrycznym , przyłącze rurowe -
Zakres przepływów
: charakterystyka przepływu: A-AB stałoprocentowa, dopuszczalne przecieki: A, szczelny (EN 12266-1)
Belimo zawory dwudrogowe QCV
-
Zastosowanie
: Dwudrogowy kulowy zawór regulacyjny (QCV) z siłownikiem elektrycznym, przyłącze rurowe -
Zakres przepływów
: charakterystyka przepływu: A-AB stałoprocentowa, dopuszczalne przecieki: A, nie przepuszcza pęcherzyków powietrza (EN 12266-1)
Belimo zawory EP015R i 020R-R6+BAC (EPIV)
-
Zastosowanie
: Zawór 6-drogowy kulowy z regulatorem elektronicznym, przepływem niezależnym od ciśnienia, przyłącze na gwint wewnętrzny -
Zakres przepływów
: charakterystyka przepływu: liniowa, dopuszczalne przecieki: A, nie przepuszcza pęcherzyków powietrza (EN 12266-1)
Belimo zawory PIQCV
-
Zastosowanie
: Zawór kulowy regulacyjny z siłownikiem z przepływem niezależnym od ciśnienia (PIQCV), przyłącze na gwint wewnętrzny -
Zakres przepływów
: harakterystyka przepływu: A-AB stałoprocentowa, dopuszczalne przecieki: A, nie przepuszcza pęcherzyków powietrza (EN 12266-1)
Belimo zawory regulacyjne grzybkowe dwu- i trójdrogowe
-
Zastosowanie
: Dwudrogowe kulowe zawory regulacyjne kołnierzowe z siłownikiem elektrycznym , przyłącze rurowe -
Zakres przepływów
: charakterystyka przepływu: A-AB stałoprocentowa, B-AB linowa, dopuszczalne przecieki: A, szczelny (EN 12266-1), scieżka regulacji A-AB: maks. 0,05% wartości kvs , obejście B-AB: maks. 1% wartości kvs
Zawór Belimo Energy Valve TM
-
Zastosowanie
: Dwudrogowe kulowe zawory regulacyjne z regulatorem elektronicznym - przepływ niezależny od zmian ciśnienia i funkcja monitorowania zużycia energii, przyłącze kołnierzowe, -
Zakres przepływów
: charakterystyka przepływu: stałoprocentowa (wg VDI/VDE 2178) możliwość przełączenia na liniową, dopuszczalne przecieki: A, nie przepuszcza pęcherzyków powietrza (EN 12266-1),
Zawory Belimo Energy Valve (EPIV)
-
Zastosowanie
: Dwudrogowe kulowe zawory regulacyjne z regulatorem elektronicznym - przepływ niezależny od zmian ciśnienia i funkcja monitorowania zużycia energii, przyłącze gwintowane – gwint wewnętrzny -
Zakres przepływów
: charakterystyka przepływu: stałoprocentowa (wg VDI/VDE 2178) możliwość przełączenia na liniową, dopuszczalne przecieki: A, nie przepuszcza pęcherzyków powietrza (EN 12266-1)
Zawory Belimo Energy Valve (EPIV)
-
Zastosowanie
: Dwudrogowe kulowe zawory regulacyjne z regulatorem elektronicznym i przepływem niezależnym od ciśnienia (EPIV), przyłącze kołnierzowe -
Zakres przepływów
: charakterystyka przepływu: stałoprocentowa (wg VDI/VDE 2178) możliwość przełączenia na liniową, dopuszczalne przecieki: A, nie przepuszcza pęcherzyków powietrza (EN 12266-1)
Zawory Belimo Energy Valve TM
-
Zastosowanie
: Dwudrogowe kulowe zawory regulacyjne z regulatorem elektronicznym - przepływ niezależny od zmian ciśnienia i funkcja monitorowania zużycia energii, przyłącze gwintowane – gwint wewnętrzny -
Zakres przepływów
: charakterystyka przepływu: stałoprocentowa (wg VDI/VDE 2178) możliwość przełączenia na liniową, dopuszczalne przecieki: A, nie przepuszcza pęcherzyków powietrza (EN 12266-1)

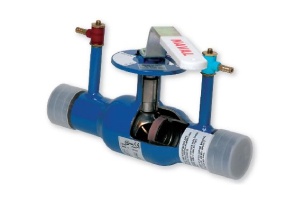

Zawory równoważące Navaltrim
-
Zastosowanie
: węzły cieplne -
Zakres przepływów
: Kv = 7,1 – 16 000 m³/h
