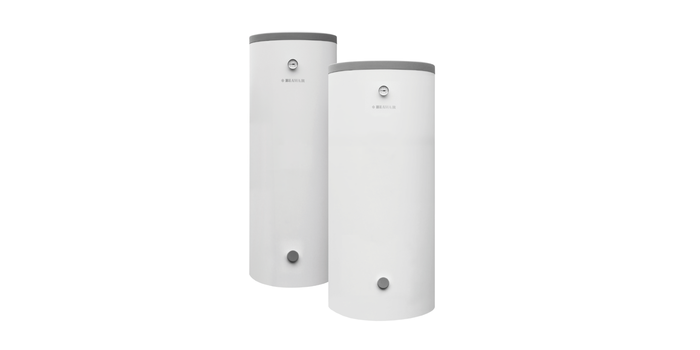

Zasobniki c.w.u. W-E 220.81 PC i W-E 300.81 PC2 do pomp ciepła – NOWOŚĆ od BIAWAR!

Podstawową funkcją zasobników c.w.u. jest podgrzewanie i magazynowanie ciepłej wody użytkowej o odpowiedniej temperaturze i jakości, przy możliwie najniższych stratach energii do otoczenia. Spośród zasobników dostępnych na rynku należy wymienić przede wszystkim:

• zasobniki warstwowe,
• zasobniki z płaszczem wodnym,
• zbiorniki kombinowane (multiwalentne –  tzw. „zbiornik w zbiorniku”),
• zasobniki z wężownicą grzewczą itp.

I na tych ostatnich skupimy się w poniższym artykule.

Analizując ostatnie lata pod względem wyboru źródeł ciepła do ogrzewania budynków i przygotowania c.w.u., wyraźnie zauważamy, że Inwestorzy coraz częściej wybierają pompy ciepła. Decydując się na montaż pompy w naszym domu, musimy wiedzieć, że wymaga ona przede wszystkim innego zasobnika c.w.u. niż np. standardowy kocioł gazowy. Z myślą właśnie o pompach ciepła, inżynierowie z firmy NIBE-BIAWAR przygotowali nową serię zasobników c.w.u. o konstrukcji przeznaczonej do nowoczesnych źródeł ciepła jakimi są wspomniane pompy.

Ale od początku.

Podstawowym kryterium zapewnienia komfortu c.w.u. jest właściwy dobór pojemności zasobnika c.w.u. i w przypadku pomp ciepła taki dobór wygląda nieco inaczej, niż jeszcze kilka lat temu i w przypadku chociażby kotła gazowego. Do tej pory nie dziwił nas zestaw składający się z zasobnika c.w.u. o pojemności 100-140 l, współpracujący z kotłem gazowym o mocy 24 kW i zaopatrujący w ciepłą wodę użytkową 4-5-osobową rodzinę. W przypadku takiego rozwiązania, korzystaliśmy z niewielkiej pojemności magazynowej zasobnika oraz tzw. wydajności trwałej kotła w połączeniu z wysoką temperaturą c.w.u. Główną rolę odgrywał tu kocioł gazowy, który miał możliwość pracy z dużą mocą grzewczą oraz wysoką temperaturą zasilania (>80°C).

W przypadku pomp ciepła sytuacja wygląda zupełnie inaczej, co wynika przede wszystkim z pewnych różnic w stosunku do urządzeń spalających paliwa kopalne. Chodzi tu głównie o niższą maksymalną temperaturę zasilania pompy ciepła, co z kolei przekłada się na niższą temperaturę c.w.u. I w tym tkwi właśnie sedno sprawy – otóż, ze względu na niższą temperaturę czynnika grzewczego pompy ciepła, potrzebujemy większej powierzchni wymiany ciepła i co za tym idzie – większej pojemności zasobnika dla tej samej, 4-5-osobowej rodziny.

Mając na uwadze powyższe założenia oraz potrzeby użytkowników pomp ciepła w zakresie zaopatrzenia w ciepłą wodę użytkową, powstała nowa seria zasobników W-E 220.81 PC i W-E 300.81 PC2 (o pojemnościach magazynowych odpowiednio 207 i 285 l)

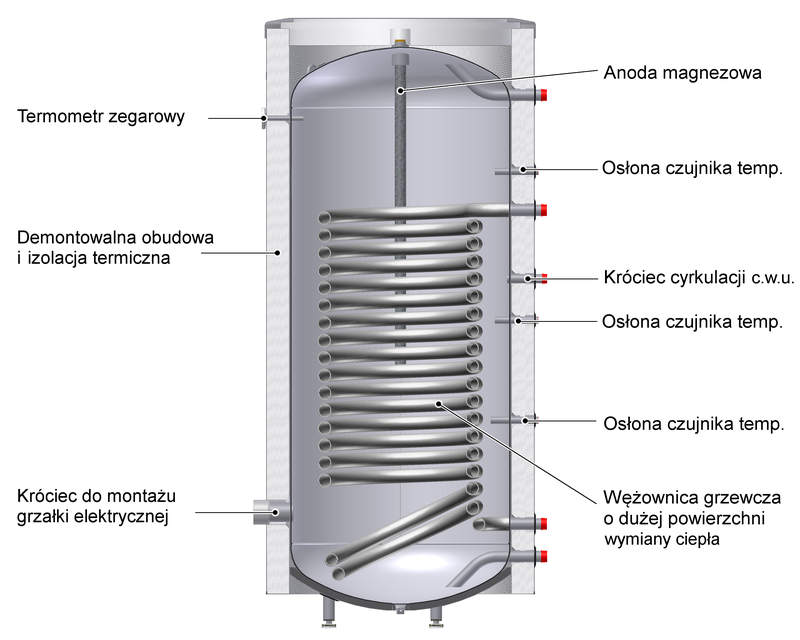

Konstrukcję nowych zasobników przedstawia Rysunek 1, a poniżej prezentujemy poszczególne elementy wpływające na zalety wspomnianych urządzeń.

Pojemność

Jaka właściwie powinna być pojemność zasobnika i od czego ją uzależnić? Kluczowym czynnikiem jest tu liczba użytkowników w danym budynku, temperatura oraz wymagany komfort/ilość c.w.u. Przyjmuje się, że do komfortowego korzystania z wody bez konieczności oczekiwania na jej podgrzanie, potrzeba ok 40-60 l w ciągu doby na jednego mieszkańca. Łatwo więc policzyć, że prezentowane zasobniki wystarczą dla 4 do nawet 7 osób. Wszystko zależy jednak od indywidualnych potrzeb domowników.

Powierzchnia wężownicy

Jak już wcześniej wspomniano, ze względu na niższy parametr zasilania pomp ciepła w porównaniu do kotłów na paliwa stałe i ciekłe, wymagana jest większa powierzchnia wymiany (wężownicy). Pewnym standardem stało się przyjmowanie ok 0,25 – 0,3 m² na każdy 1 kW mocy pompy ciepła. Oczywiście wszystko zależy od parametrów oraz logiki pracy na c.w.u., ale prezentowane urządzenia z wężownicami o powierzchniach odpowiednio 1,8 oraz 2,7 m² idealnie wpisują się w wymagania pomp ciepła do większości domowych (i nie tylko) urządzeń grzewczych.

Z pomocą dodatkowo przychodzą tabele kompatybilności prezentowane w materiałach technicznych lub na nibe.pl.

Króciec do montażu grzałki

Bardzo istotnym elementem jest króciec do montażu grzałki elektrycznej, o którym szczególnie trzeba pamiętać w przypadku współpracy z pompą ciepła. Sama grzałka w zasobniku będzie pełniła kilka bardzo ważnych funkcji, gdzie dwie podstawowe to:

• możliwość realizacji przegrzewu okresowego (tzw. dezynfekcji termicznej),
• grzałka może stanowić wsparcie grzania c.w.u. w momentach dużego zapotrzebowania na ciepłą wodę użytkową.

Dodatkowym atutem jest nisko umiejscowiona grzałka, która zapewni grzanie niemal całej objętości zbiornika.

Osłony czujnika temperatury oraz izolacja termiczna

Również bardzo istotnym elementem, który jest często pomijany, są osłony czujnika/czujników temperatury. Prezentowane urządzenia dysponują trzema lokalizacjami na różnych wysokościach, które dają możliwość indywidualnego ustawienia poziomu, od którego rozpocznie się grzanie c.w.u. Nadmienić trzeba również, iż nawet najniższa osłona czujnika znajduje się nad króćcem grzałki, dzięki czemu grzałka zawsze będzie pod nadzorem automatyki sterującej pompy ciepła.

Podobnie jak większość urządzeń NIBE-BIAWAR, także i te mają demontowalną obudowę i izolację termiczną, co pozwala na transport urządzenia w trudnych warunkach, bez ryzyka uszkodzenia.

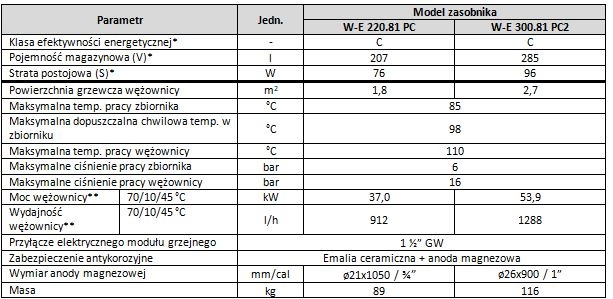

Poniższa tabela przedstawia dane techniczne opisywanych w artykule zasobników.

Wszystkie wymienione powyżej cechy zasobników W-E 220.81 PC oraz W-E 300.81 PC2 sprawiają, że są to idealne rozwiązania do współpracy z pompami ciepła różnych producentów (nie tylko NIBE-BIAWAR) i doskonale uzupełniają naszą ofertę w zakresie urządzeń do przygotowywania c.w.u.
