Kulowe zawory regulacyjne Navaltrim

Stefan Dembicki | 2010-10-10
Logo Naval Oy


Logo Naval Oy




Fińska firma Naval od wielu już lat produkuje różnego rodzaju zawory kulowe. Obecnie jest największym na świecie producentem wytwarzającym asortyment w liczbie ok. 700 tys. sztuk rocznie.

treść sponsorowana

Standardowy zawór kulowy powinien pracować w pozycji całkowicie otwartej lub zamkniętej. Praca w pozycji częściowo otwartej powoduje znaczny hałas, duży spadek ciśnienia, często kawitację i w efekcie niszczenie uszczelek.

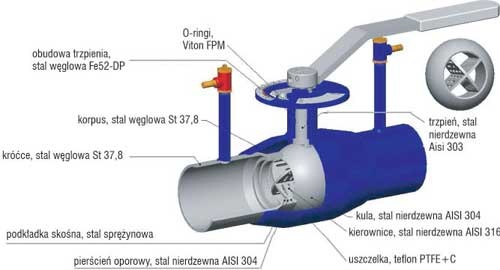

zawor kulowy

Rys. 2

Wiele firm podejmowało próby modernizacji zaworu kulowego, aby przystosować go do funkcji dławika regulującego natężenie przepływu. Najczęściej modyfikowano kształt otworu wlotowego kuli, celem obniżenia poziomu hałasu i zbliżenia charakterystyki regulacyjnej do linii prostej. Efekty tych działań okazały się jednak niezadowalające.

 Strumień przepływającej cieczy

Rys. 1

Największym mankamentem standardowych, kulowych zaworów regulacyjnych jest wysoki poziom emitowanego hałasu, sięgający 90 dB przy większych prędkościach przepływu. Jednak 2 lata temu firma Naval opatentowała rozwiązanie polegające na umieszczeniu w tulei, w otworze kuli dwóch prostopadłych płytek trymujących, zaopatrzonych w szereg otworów, które formują wielokaskadowy przepływ. Strumień przepływającej cieczy jest tak kształtowany i kierowany, że zawór pracuje cicho, bez turbulencji i kawitacji.

Dzięki temu rozwiązaniu zawory Navaltrim powodują średnio o 15 dB mniejszy hałas niż kulowe zawory regulacyjne innych producentów. Rys. 3. obrazowo przedstawia zachowanie się strugi w starych rozwiązaniach i w zaworze Navaltrim.

strugi w starych rozwiązaniach i w zaworze

Rys. 3

Charakterystyka sterowania jest długą linią prostą, gdzie efektywnie można modyfikować przepływ już od 6% wartości maksymalnej. Ponieważ otwory trymujące w płytkach kształtują przepływ tak, aby był możliwie łagodny, przepustowość takiego zaworu (Kv) wzrasta prawie dwukrotnie. Strata ciśnienia na zaworze Navaltrim w normalnych warunkach pracy jest rzędu 0,01÷0,02 MPa. Ustawioną za pomocą rączki i skali pozycję zaworu można zablokować, a nawet zaplombować. Do precyzyjnego ustawienia natężenia przepływu służy elektroniczny przepływomierz, którego szybkozłączki trzeba podłączyć do króćców pomiarowych zaworu Navaltrim.

W ubiegłym roku firma w Polsce sprzedała ponad 2500 szt. zaworów Navaltrim. Stosują je głównie producenci węzłów cieplnych, jako zawory do ograniczenia ciśnienia dyspozycyjnego oraz jako zawory do równoważenia oporów poszczególnych gałęzi węzła (c.w.u., c.o., wentylacja). Przy projektowaniu zaleca się, by dla ww. zastosowań zakładać, że zawór będzie nastawiony na 7÷8 pozycji skali.

szybkozłączki podłączone do króćców pomiarowych zaworu

Rys. 4

Przedsiębiorstwa ciepłownicze używają tej armatury do równoważenia (balansowania) sieci cieplnej, montując je na odgałęzieniach sieci magistralnej, w miejsce wcześniej stosowanych kryz. Duże zawory regulacyjne są stosowane na spinkach sieci magistralnych, zasilanych z różnych źródeł (DN 400 – Dalkia Łódź). Ponadto pracują w otwartych i zamkniętych układach automatyki z napędami elektrycznymi, pneumatycznymi lub hydraulicznymi, również w układach procesowych.

Zawory Navaltrim są bardzo często stosowane w przypadku remontu węzłów cieplnych, gdzie wymienia się hałasujące zawory, które są głównym źródłem nieprzyjemnego, ostrego dźwięku słyszalnego w nocy przez lokatorów mieszkań na parterze. Dlatego też spółdzielnie mieszkaniowe uprzedzając reklamacje swoich członków wymieniają starego typu zawory regulacyjne na zawory Navaltrim.

Dodatkowym argumentem, który często decyduje o wyborze zaworów Navaltrim to ich niska cena w porównaniu z innego rodzaju zaworami regulacyjnymi.

Do doboru służą wykresy umieszczone na stronie: www.naval.com.pl.www.naval.com.p
