Szukanie maksymalnej efektywności wywietrzników grawitacyjnych Zefir-150

Szukanie maksymalnej efektywności wywietrzników grawitacyjnych Zefir-150
Uniwersal

Szukanie maksymalnej efektywności wywietrzników grawitacyjnych Zefir-150


Uniwersal

Wymagania stawiane przez współczesny świat techniki nie pozwalają spocząć na laurach. Również ambitny projektant urządzeń wentylacyjnych ciągle poszukuje nowych rozwiązań, które wdrożone w nowy wyrób lub już istniejący ale będący na etapie modyfikowania , pozwoli postawić go na wyższym poziomie jakości i zwiększy efektywność jego działania.

treść sponsorowana

Procesy te, jeszcze do niedawna wymagały wielu prób, badań prototypowych, kolejnych zmian i montowania kosztownych stanowisk pomiarowych.

Uzyskanie optymalnego efektu trwało w zależności od złożoności problemu, nieraz wiele miesięcy a efekt końcowy nierzadko był pewnym kompromisem, wymuszonym względami ekonomicznymi.

Czas poganiał badaczy i konstruktorów, bo przecież względy ekonomiczne nakazywały jak najszybciej wprowadzić produkt na rynek. Poznaj szeroki asortyment firmy UNIWERSAL >>

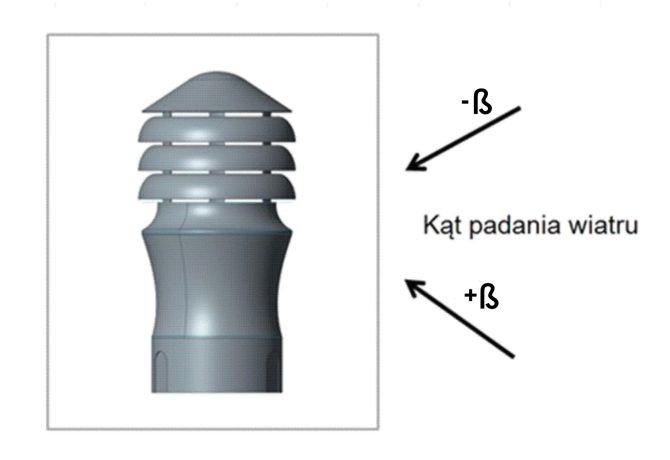

Schemat pomiarowy wywietrznika Zefir-150/M

Rys. 1 Schemat pomiarowy badanego modelu wywietrznika Zefir-150/M

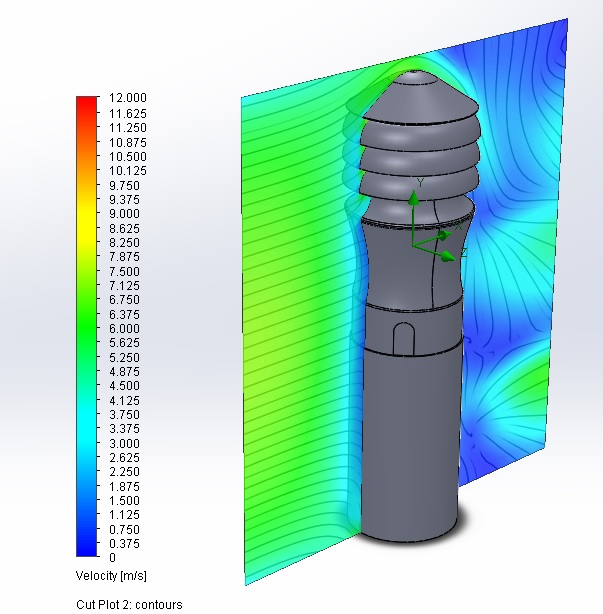

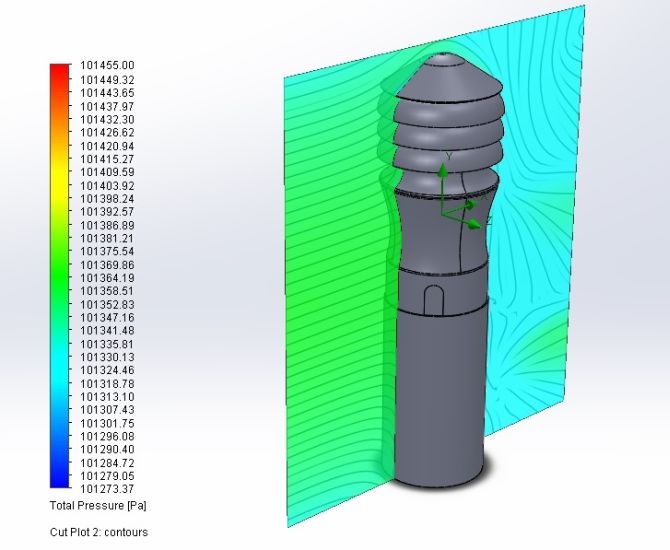

Analiza modelowa ciśnienia wywietrznika Zefir-150/M Analiza modelowa prędkości powietrza wywietrznika Zefir-150/M
Rys. 2 Aksjonometryczny schemat badanego modelu wywietrznika Zefir-150/M z zaznaczonym przekrojem poddanym analizie modelowej ciśnienia Rys. 3 Aksjonometryczny schemat badanego modelu wywietrznika Zefir-150/M z zaznaczonym przekrojem poddanym analizie modelowej prędkości powietrza.

Współczesny konstruktor, wyposażony w zaawansowane oprogramowanie, posiadający możliwości wydruku w technice 3D swoich pomysłów, posiada jeszcze narzędzia symulacji quasi rzeczywistej wyrobu. Ma więc potężne narzędzia w swoim warsztacie pracy a produkty finalne są doskonalsze i powstają szybciej, przy zmniejszonych nakładach na wykonanie prototypu. Dowiedz się więcej o wywietrznikach UNIWERSAL >>

  Kąt padania wiatru
Siła wiatru -60 st. -45 st. -30 st. 0 +30 st +45 st +60 st
2 m/s -0,40 -0,10 -0,12 -0,68 -0,21 -0,10 -0,05
4 m/s -0,52 -0,48 -0,46 -2,62 -0,41 -0,32 -0,22
6 m/s -1,75 -1,43 -1,00 -5,21 -0,90 -0,70 -0,51
8 m/s -1,96 -1,55 -1,25 -11,5 -1,24 -1,26 -1,15

Tabela 1
Tabela zbiorcza wartości podciśnienia (Pa) na wlocie do wywietrznika w funkcji prędkości i kąta padania wiatru.

Prześledźmy ostatnią modyfikację wywietrznika grawitacyjnego Zefir-150. Produkt ten powstał kilkanaście lat temu, jednak teraz stanęliśmy przed zadaniem poprawienia jego efektywności.

Ograniczeniem były gabaryty, chodziło o to by nie zmieniając wysokości, średnicy zewnętrznej tak przemodelować kształt żaluzji by poprawić poziom podciśnień wytwarzanych w strudze powietrza zewnętrznego. Po kilku próbach projektowych powstała żaluzja, która z wklęsłej stała się wypukła. Tak skonstruowany wywietrznik poddano badaniom modelowym.

Na rys. 1 przedstawiono schemat pomiarowy, w którym widać, że badane urządzenie starano się sprawdzić przy różnych prędkościach i kątach padania wiatru na wywietrznik. Model wykonany w środowisku Creo 3.0, poddano analizie wykorzystując program FloEFD. Tu znajdziesz szczegóły techniczne produktów firmy UNIWERSAL >>

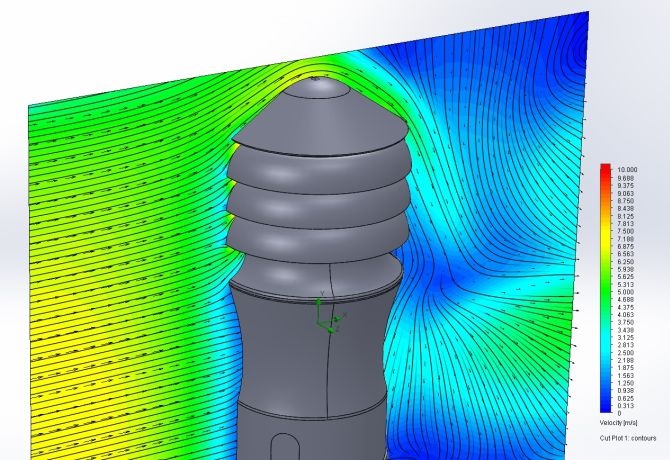

Wizualizacja prędkości powietrza oraz występujących stref przyspieszeń

Rys. 4 Wizualizacja prędkości powietrza oraz występujących stref przyspieszeń i kierunków w bezpośredniej bliskości zamontowanego wywietrznika.

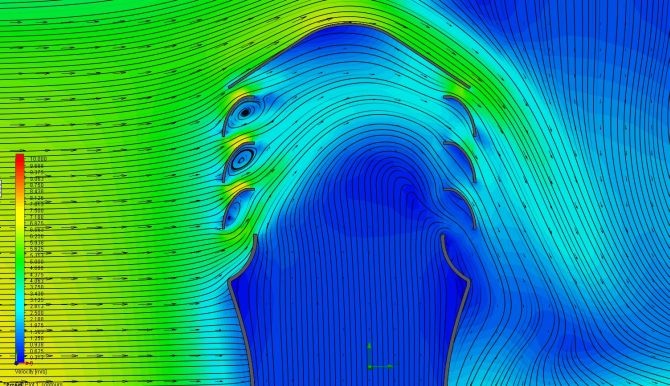

Działanie strugi wiatru na prędkość powietrza w korpusie wywietrznika

Rys. 5 Wpływ działania poziomej strugi wiatru na prędkość powietrza w korpusie wywietrznika. Widoczna strefa przyspieszenia strugi oraz turbulencje na żaluzji od strony kierunku naporu wiatru.

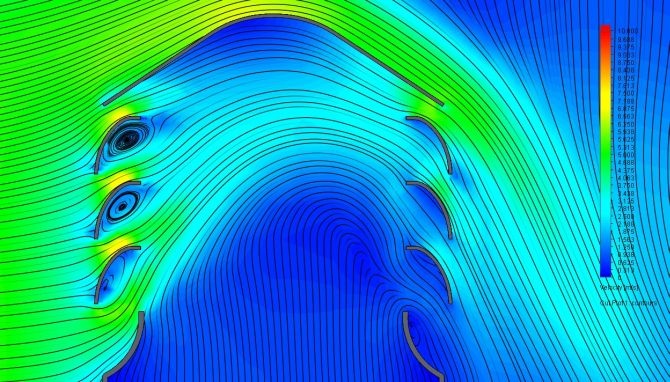

Linie strugi oraz miejsca występowania turbulencji

Rys. 6 Linie strugi oraz miejsca występowania turbulencji w przestrzeni żaluzyjnej wywietrznika.

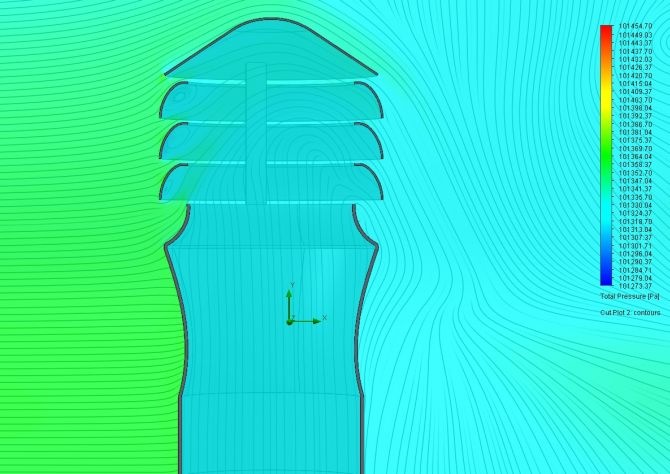

Wizualizacja poziomu ciśnienia w przestrzeni wywietrznika

Rys. 7 Wizualizacja poziomu ciśnienia w przestrzeni wywietrznika w strudze omywającego go wiatru.

Wizualizację wartości podciśnień oraz strug i turbulencji powietrza zarówno wewnątrz wywietrznika jak również wokół niego przedstawiają rysunki 2, 3, 4, 5, 6, 7 a wyniki wartości podciśnień zapisano w tabeli 1.

Widać wyraźnie, że efektywność jest największa przy poziomej strudze wiatru, ale w każdym przypadku przy różnych kątach jego padania występują podciśnienia co jest istotne dla poprawnej pracy wywietrznika na obiekcie. Wywietrznik o takich cechach minimalizuje "cofki" powietrza do kanału z zewnątrz a to jest przecież główna bolączka wentylacji naturalnej w budynkach. Skorzystaj z porady ekspertów firmy UNIWERSAL >>

Jak zmienił się współczynnik oporu miejscowego ξ.

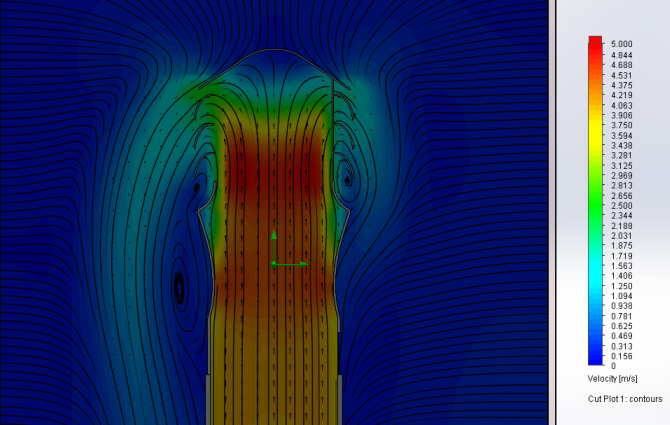

Tu również przyszedł z pomocą program symulacyjny. Rys. 8 przedstawia przykładowy profil prędkości i wartości ciśnień w przestrzeni wywietrznika w wariancie gdy powietrze przez niego przepływa. Wyniki zebrano w tabeli 2, a obliczony na bazie tych wartości współczynnik ξ wynosi 0,83. Jest to kilkakrotnie mniej niż przed modyfikacją żaluzji, tym samym uzyskany wynik w pełni zadawala postawiony na wstępie cel projektowy.

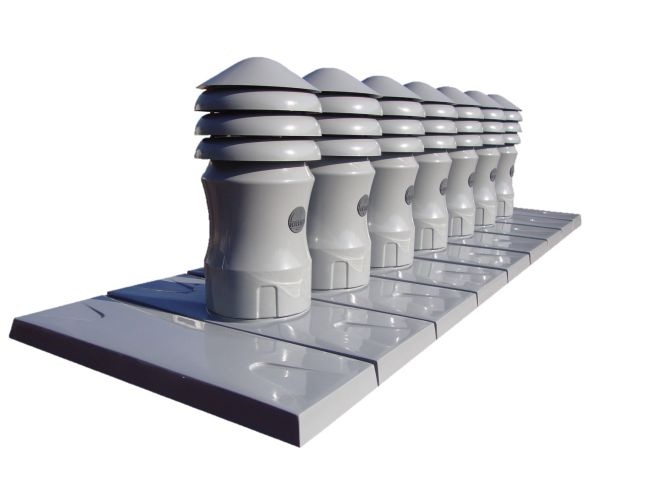

Produkt finalny Uniwersal

Rys. 8 Produkt finalny - zdjęcie.

lp. w ps pd ξ
1 0,5 0,09 0,15 0,66
2 1 0,53 0,6 0,88
3 1,5 1,2 1,35 0,88
4 2 2,1 2,4 0,87
5 4 7,6 9,6 0,79

ξ średnie = 0,83

Tabela 2
Wartości współczynnika ξ dla różnego poziomu przepływu powietrza przez wywietrznik.

Co pozostaje konstruktorom?

Oczywiście sprawdzić wyniki w rzeczywistości pomiarowej. Już pierwsze pomiary w tunelu aerodynamicznym pokazały zbieżność wyników z badaniami symulacyjnymi. Badania porównawczo wykonano również dla poprzedniej, wklęsłej wersji żaluzji wywietrznika Zefir-150, a wyniki przedstawiono w postaci wykresu.

Widać wyraźną różnicę inplusu dla wywietrznika z żaluzją wypukłą. Jej efektywność oraz niższy współczynnik oporu miejscowego ξ daje efekt podciśnienia przy wyższych wydajnościach przepływu powietrza w kanałach wentylacyjnych.

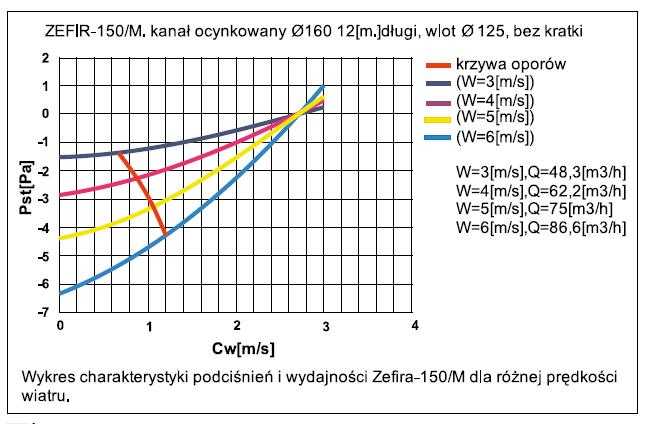

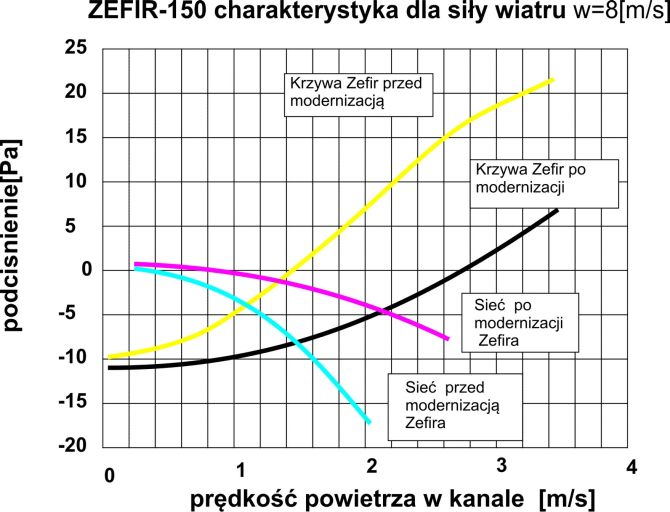

Wykres porównawczy Wykres porównawczy
Wykres porównawczy wywietrznika Zefir-150 oraz wywietrznika Zefir-150/M. Widać wyraźny wzrost efektywności nowej konstrukcji.

Uniwersal logo

Biuro Techniczno-Handlowe "UNIWERSAL" Sp. z o.o.
40-029 Katowice ul. Reymonta 24
tel./fax. (32) 757 28 51, (32) 201 87 04

www.uniwersal.com.pl

Produkcja i Magazyny "UNIWERSAL" Sp. z o.o.
40-219 Katowice, ul. Zakopiańska 1a
tel./fax (32) 203-87-20
