Obejmy naprawcze Gebo Unifix®
logo GEBO
W artykule omówiono budowę i obszar zastosowań obejm naprawczych ze stali nierdzewnych Gebo Unifix®.

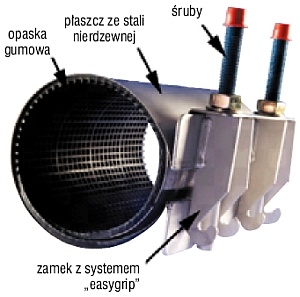

Budowa obejm
Podstawową częścią obejmy jest element opasujący ze stali nierdzewnej. Kluczowe znaczenie ma jakość i typ użytej stali oraz jej grubość. Stal nierdzewną charakteryzuje mały ciężar, dzięki czemu wykonane z niej obejmy naprawcze są o ok. połowę lżejsze od konwencjonalnych obejm żeliwnych, co nadmiernie nie obciąża istniejących instalacji. Inną zaletą stali nierdzewnej jest jej bardzo wysoka odporność na korozję. Grubośc opaski stalowej jest zależna od rodzaju obejmy i wynosi od 0,6 mm (obejmy Mini) poprzez 0,75 mm (Middle, Maxi1 i Maxi2) do 1 mm (Maxi3).
W obejmach Unifix® stosowana jest stal kwasoodporna AISI 304, która dzięki dobrej odporności chemicznej i doskonałym właściwościom fizyko-mechaniczym doskonale nadaje się do zastosowań w instalacjach wewnętrznych i zewnętrznych, przede wszystkim dla wody pitnej.
Firma Gebo może również wykonać na zamówienie obejmy z AISI 316 – stali szlachetnej z domieszką molibdenu (Mo) o bardzo wysokiej odporności chemicznej wymaganej przy pracy w środowisku agresywnym. Często jest to jedyne możliwe do zastosowania rozwiązanie dla instalacji przemysłowych.

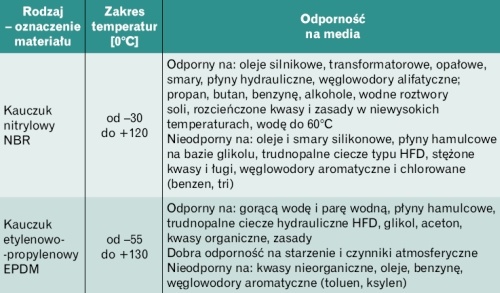

Elementem bezpośrednio przylegającym do rury jest uszczelniająca opaska z gumy NBR (standardowo) lub EPDM (na zamówienie). Różnice w zastosowaniach przedstawia tabela 1 – często powinien być to element decydujący przy wyborze obejm.
Guma jest łączona z elementem stalowym w procesie wulkanizacji, a nie klejona albo montowana luźno, co jest częstą przyczyną komplikacji podczas montażu lub niewłaściwej pracy obejmy. Głębokie karbowanie zapewnia skuteczne łączenie rur nawet przy różniących się średnicach.
Grubość opaski gumowej to 6 mm, niezależnie od rodzaju obejmy.
Obejmy Unifix® dostępne są z nowatorskim rozwiązaniem technicznym – systemem „Easygrip”, zdecydowanie ułatwiającym montaż. „Easygrip” pozwala na łatwe zaciśnięcie opaski na odcinku rurociągu przy użyciu typowego klucza oczkowego lub płaskiego. Jest to szczególną zaletą przy naprawach uszkodzonych rurociągów, podczas montażu pod ciśnieniem wycieku wody.
Tabela 1.
W przypadku niektórych typów obejm możliwy jest demontaż płytki ze śrubami mocującymi, co ułatwia naprawę w trudno dostępnych miejscach. Demontaż zamka jest możliwy również w przypadku opasek mini – ma to duże znaczenie przy naprawach rur znajdujących się blisko ściany. Szczególnie istotny, ze względu na trwałość całej obejmy, jest sposób połączenia zamka z płaszczem opaski stalowej. W obejmach Unifix® zastosowano metodę spawania zapewniającą bardzo dobre właściwości antykorozyjne, a łączone elementy są poddane dodatkowo procesowi pasywacji (kąpieli chemicznej). Zamki wykonane są z tego samego gatunku stali nierdzewnej co pozostałe elementy.
Innym elementem często bagatelizowanym przy wyborze obejmy są śruby. Jak wiadomo, trwałość wyrobu jest taka jak trwałość jego najsłabszego elementu. W obejmach Unifix stosowane są śruby zgodne z poniższą charakterystyką: ten sam gatunek stali – AISI 304 lub 316, wykonanie gwintu metodą walcowania na zimno, dodatkowa powłoka teflonowa zabezpieczająca śrubę i nakrętkę przed przywieraniem do siebie po dłuższym okresie eksploatacji.
Rodzaje obejm Unifix®
Tabela. 2.
Firma Gebo dzięki szerokiemu asortymentowi produkowanych obejm oferuje rozwiązania dostosowane do każdej sytuacji. Obejmy ze stali nierdzewnej nadają się zarówno do remontu, jak i do łączenia różnych rodzajów rur w każdych warunkach eksploatacji. Absolutną nowością na rynku są tzw. mini obejmy o średnicach od 21 do 93 mm, ze zdejmowanym zamkiem umożliwiającym montaż w najbardziej niedostępnych miejscach, co w połączeniu z niską ceną jest doskonałą alternatywą dla każdego instalatora. W systemie Unifix® rekomendowane jest używanie obejm dwu- lub trzyczęściowych dla określonych średnic rur (tabela 2).
|
Gebo Technika Sp. z o.o.ul Okólna 45, 05-270 Marki |
