Izolacja termiczna zewnętrznych instalacji budynkowych. Jakie wymagania? Jakie rozwiązanie wybrać?

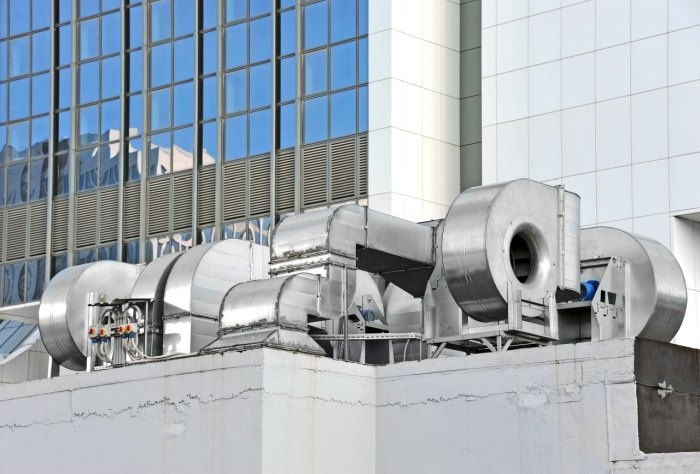

Zewnętrzne instalacje HVAC. Fot. Paroc
Instalacje biegnące na zewnątrz budynków wymagają odpowiedniej izolacji termicznej, a jej charakter powinien zawsze odpowiadać wymogom wynikającym z obowiązujących przepisów. Jak i czym izolować instalacje HVAC, żeby straty ciepła były jak najmniejsze, a nasz portfel nie ucierpiał bardziej, niż to konieczne? Sprawdź, co mówią przepisy i na jakie izolacje techniczne najlepiej postawić!
Latem i jesienią natężenie prac budowlanych w obszarze systemów klimatyzacji i wentylacji jest największe w całym roku, a przy każdej takiej inwestycji warto zwrócić uwagę na prawidłową izolację termiczną instalacji HVAC. Wiedza dotycząca rozwiązań sprawdzających się w poszczególnych przypadkach pozwala zaoszczędzić pieniądze i uniknąć problematycznych błędów.
Izolacja instalacji HVAC w świetle obowiązujących przepisów
Normy budowlane różnią się nieco pod względem wymagań dla wewnętrznych oraz zewnętrznych przewodów klimatyzacyjnych i wentylacyjnych. Według obowiązujących warunków technicznych, tego typu instalacje muszą być zaprojektowane w sposób maksymalnie ograniczający zużycie ciepła lub chłodu potrzebnego do prawidłowego użytkowania budynku zgodnie z jego przeznaczeniem.
Przewody ogrzewania powietrznego ułożone w nieogrzewanej części budynku powinny mieć izolację termiczną o grubości minimum 80 mm, natomiast te zlokalizowane w części ogrzewanej – 40 mm. W jednym i drugim przypadku zastosowany materiał izolacyjny powinien mieć współczynnik przewodzenia ciepła na poziomie minimum 0,035 W/mK. Grubość izolacji można też dobrać zgodnie z wytycznymi normy PN-EN ISO 12241:2010 „Izolacja cieplna wyposażenia budynków i instalacji przemysłowych”.
Co może zagrażać izolacji termicznej na zewnątrz?
Istotą izolacji technicznych systemów klimatyzacyjnych, grzewczych i wentylacyjnych jest minimalizowanie strat lub zysków ciepła, co warunkuje nie tylko prawidłową pracę tych instalacji, ale też zmniejszenie kosztów ich działania i ograniczenie negatywnego wpływu na środowisko naturalne. Dla przewodów prowadzonych na zewnątrz budynku trzeba jednak przewidzieć też inne parametry, niż sama grubość izolacji. Pod uwagę bierzemy wtedy dobowe wahania temperatury, możliwe opady atmosferyczne, prędkość wiatru, promieniowanie UV, a także potencjalne uszkodzenia spowodowane przez zwierzęta np. przez gryzonie czy ptactwo.
Rynek obfituje w rozwiązania z zakresu izolacji instalacji HVAC, ale nie wszystkie będą odpowiednie do zastosowania na zewnątrz. W miejscach, w których izolacja ma kontakt z gruntem lub murem, mogą być użyte materiały z polistyrenu, natomiast w suchych warunkach świetnym materiałem izolacyjnym będzie wełna mineralna lub piana poliuretanowa. Spieniony polietylen i piana PUR znajdują zastosowanie przede wszystkim wewnątrz obiektów. Ich umiejscowienie na zewnątrz może być ryzykowne ze względu na wrażliwość na promieniowanie ultrafioletowe i uszkodzenia mechaniczne. Co prawda, takie materiały można pokryć dodatkowymi płaszczami ze stali, ale to wiąże się ze zwiększonymi nakładami pracy i wyższymi kosztami inwestycyjnymi.
Otulina z wełny mineralnej w izolacji instalacji zewnętrznych

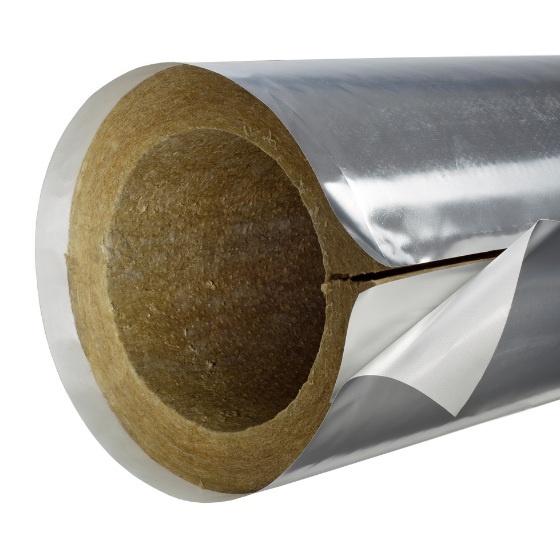

Doskonałą alternatywą dla piany może być otulina z wełny mineralnej lub mata lamelowa z wełny kamiennej z odpowiednią warstwą ochronną. Zarówno pierwsze jak i drugie rozwiązanie, przystosowane do zastosowań zewnętrznych, sprawdzi się nawet w miejscach narażonych na ewentualne uszkodzenia mechaniczne. Maty i otuliny z warstwą specjalnych folii są elastycznymi pokryciami, dzięki którym można szybko i skutecznie zaizolować kanały o różnych przekrojach – zarówno okrągłe, jak i prostokątne.
– Inwestorom szczególnie polecamy rozwiązania izolacyjne z systemu PAROC Clad, które cechują się wytrzymałością na perforację, zgodnie ze stawiająca wysokie wymagania, niemiecką normą DIN EN 14 477, i stanowią skuteczną ochronę przed ptakami i gryzoniami – mówi Paweł Stankiewicz, ekspert firmy Owens Corning Paroc Polska. – Izolacja techniczna PAROC Clad sprawdza się doskonale w otoczeniu narażonym na korozję, np. w zakładach przemysłowych, ale też w budynkach zlokalizowanych nad morzem, gdzie zagrożeniem dla instalacji jest słona woda i słone powietrze – dodaje.
Wodoodporna izolacja PAROC do zewnętrznych instalacji HVAC

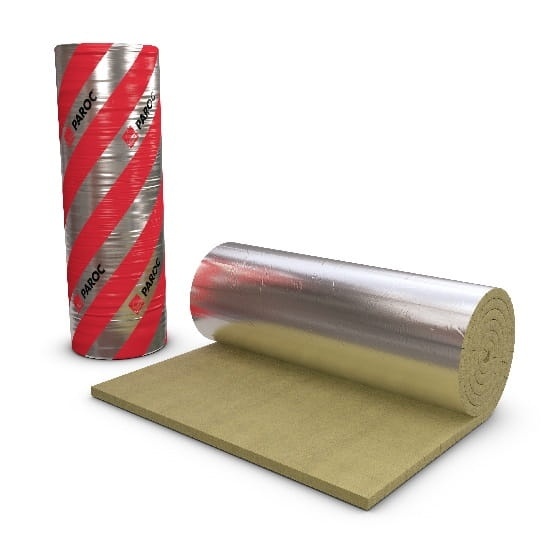

System PAROC Clad jest wodoodpornym typem izolacji termicznej z wełny kamiennej, przeznaczonej do izolowania rurociągów i kanałów, np. systemów wentylacyjnych, ale też rurociągów przemysłowych biegnących na zewnątrz. Cechą charakterystyczną maty lamelowej i otulin wykorzystanych w systemie jest specjalna folia kompozytowa chroniącą wełnę kamienną przed zanieczyszczeniami i wilgocią. Jest ona odporna na uszkodzenia mechaniczne, deszcz, promieniowanie UV oraz na wiele szkodliwych substancji chemicznych. Wełna mineralna pokryta taką folią odznacza się wysoką stabilnością wymiarową i może być zastosowana w wymagających środowiskach HVAC oraz w przemyśle.
