Łatwe projektowanie z najnowszą wersją nakładki Armacell dla Autodesk Revit®

Budownictwo publiczne to jedna z tych gałęzi przemysłu, które coraz chętniej i swobodniej korzystają z nowoczesnych technologii i cyfrowych narzędzi projektowych. Upowszechnienie się koncepcji BIM (Building Information Modeling), polegającej na tworzeniu budynków w wirtualnej przestrzeni, sprawia, że czasy, gdy architekci, konstruktorzy czy inżynierowie instalacji sanitarnych i elektrycznych spędzali żmudne godziny nad papierowymi planami, widokami i rzutami 2D, powoli odchodzą w niepamięć.

Coraz więcej projektantów preferuje tworzenie wirtualnych, trójwymiarowych modeli budynków, nad którymi niezależnie pracować mogą specjaliści z różnych dziedzin, uzupełniając swoją pracę i na bieżąco kontrolując wprowadzane przez innych zmiany. Stosowanie technologii BIM to zatem nie tylko pomysł na szybsze, łatwiejsze i bardziej precyzyjne tworzenie dokumentów projektowych, ale przede wszystkim sposób na lepszą koordynację działań różnych zespołów, uniknięcie wielu błędów wykrywanych do tej pory dopiero na etapie budowy, zoptymalizowanie procesu projektowania niezbędnych instalacji i doboru odpowiednich materiałów.

Nowa koncepcja zarządzania inwestycją na wszystkich jej etapach nie byłaby możliwa, gdyby nie oprogramowanie umożliwiające jej zastosowanie w praktyce. Jednym z najczęściej wykorzystywanych narzędzi jest Autodesk Revit®, platforma pomagająca w planowaniu, projektowaniu, budowie i zarządzaniu budynkami oraz ich infrastrukturą. Łatwa dostępność i duża popularność tego programu sprawiły, że Armacell przygotował dla niego specjalną nakładkę ułatwiającą projektowanie izolacji. Sprawdź >>

Stosowanie najnowszej wersji tej nakładki umożliwia dokonanie wyboru spośród wszystkich produktów Armacell dostępnych na rynku i spełniających polskie wymagania prawne. Aktualna wersja Armacell dla Revit® pozwala zapewnić najwyższą jakość dokumentacji projektowej z uwzględnieniem wyłącznie produktów znajdujących się w bieżącej ofercie.

Wymagania prawne

Kwestie stosowania izolacji cieplnej regulowane są w Polsce rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W załączniku 2 do rozporządzenia znaleźć można szczegółowe wymagania dotyczące minimalnych grubości izolacji cieplnej dla instalacji grzewczych, ciepłej wody użytkowej i cyrkulacji, przewodów ogrzewania powietrznego oraz instalacji wody ­lodowej.

Wytyczne uzależnione są od rodzaju instalacji, jej przekrojów, położenia, a także współczynnika przewodności cieplnej materiału izolacyjnego. Przepisy wymagają, aby izolacja instalacji wody lodowej była dodatkowo paroszczelna.

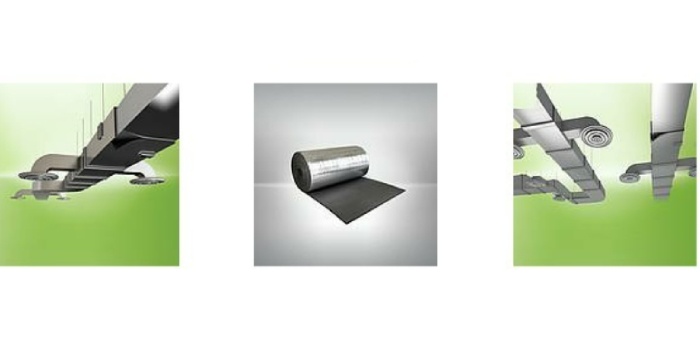

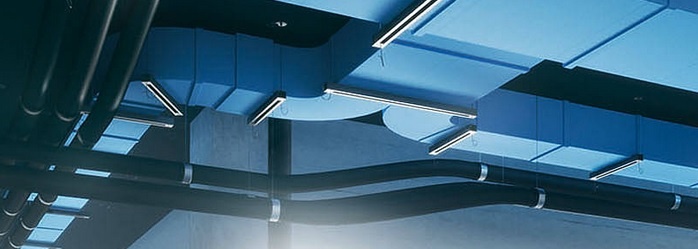

W ofercie Armacell znajdziemy szereg produktów izolacyjnych dostosowanych do bieżących norm prawnych i zapewniających jeszcze doskonalszą ochronę instalacji, przedłużających ich żywotność, dbających także o komfort akustyczny w pomieszczeniach, o dodatkowych parametrach dostosowanych do indywidualnych potrzeb i wymagań specyfikacji. Dowiedz się więcej >>

Najnowsza wersja nakładki

W lutym 2022 r. ukazała się nowa wersja nakładki Armacell do automatycznego dodawania izolacji technicznych w modelu Revit®. Nakładka współpracuje również z najnowszą wersją programu Revit® 2022 (do tej pory współpracowała ze starszymi wersjami – od 2015 do 2021).

Nakładka umożliwia tworzenie w modelu Revit® systemów rurowych i kanałów wentylacyjnych od razu z izolacją. Przed przystąpieniem do projektowania systemów instalacyjnych projektant powinien skonfigurować (bądź zaimportować) za pomocą nakładki rodzaj i grubość izolacji dla swoich systemów. Konfiguracja grubości izolacji może być również wykonana po zaprojektowaniu rur i kanałów za pomocą narzędzia „Aktualizuj”.

W najnowszej wersji nakładki poprawiona została i zaktualizowana baza danych dotycząca izolacji oferowanych na rynku polskim. Zmieniono również wygląd zestawienia materiałów w narzędziu BOM. Obejmuje ono dwa arkusze: otuliny i maty. Zestawienie elementów izolacji można w wygodny sposób eksportować do Excela i wykorzystywać w dalszej pracy. Należy podkreślić, że zestawienie materiałów wygenerowane przez nakładkę zawiera wszystkie materiały użyte do izolacji danego systemu, w tym również maty wchodzące w skład izolacji wielowarstwowej. Pozwala to użytkownikowi uzyskać precyzyjne ilości materiałów izolacyjnych bez konieczności przeprowadzania dodatkowych czasochłonnych obliczeń.

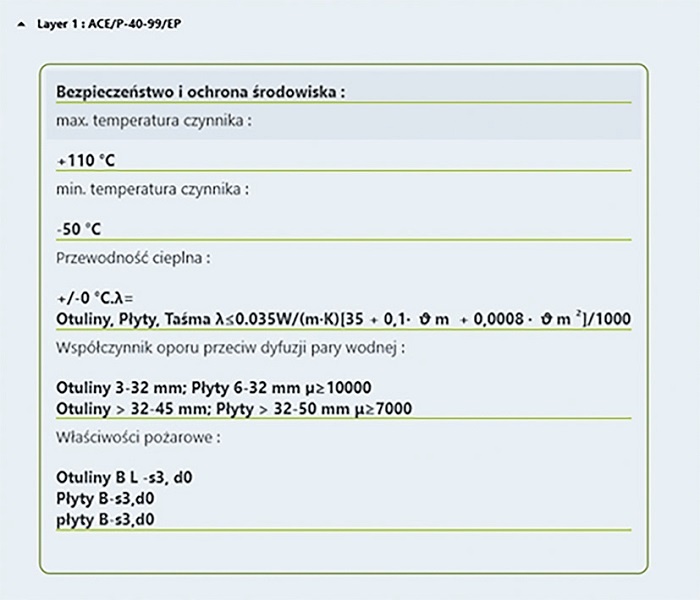

Poprawiona została również czytelność narzędzia „info”, dzięki któremu projektant ma natychmiastowy dostęp do takich parametrów technicznych jak: klasa reakcji na ogień, przewodność cieplna, min. i maks. temperatura aplikacji czy współczynnik oporu na dyfuzję pary wodnej użytej izolacji.

Aktualna wersja nakładki Armacell dla Autodesk Revit® oraz gotowe szablony, a także instrukcja użytkowania dostępne są na stronie >>
