CLIMAVER – instalacje wentylacyjne i klimatyzacyjne. Oprogramowanie wspomagające projektowanie
Rosnące wymagania stawiane przez projektantów instalacji wentylacyjnych i klimatyzacyjnych programom wspomagającym projektowanie wpływają na konieczność ich ciągłego udoskonalania, poprawiania funkcjonalności i wydajności.
Baza informacji o systemie wentylacyjnym CLIMAVER wykorzystywana jest już w dwóch aplikacjach projektowych. Od początku powstania firma BH-RES wspiera rozwój programu WENTYLE, czyli bezpłatnej nakładki na AutoCAD-a działającej w środowisku 2D. Natomiast na Forum Wentylacja 2009 poinformowano o wprowadzeniu bazy CLIMAVER do modułu FDBES (Fluid Desk Building Engineering Solutions) VENTPACK – oprogramowania wspomagającego rysowanie i obliczanie instalacji wentylacji i klimatyzacji w środowisku AutoCAD.
Program zawiera parametryczne biblioteki kanałów i kształtek z płyt z wełny szklanej CLIMAVER. Przez ponad rok współpracy z firmą Fluid Desk wydajność pracy z systemem CLIMAVER w VENTPACKU stale poprawiano, korygowano również i uzupełniano ewentualne luki w funkcjonalności oprogramowania.

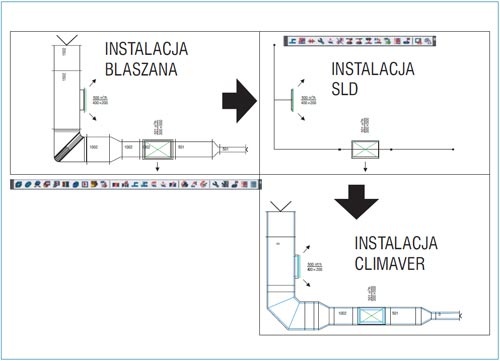

Przykład zamiany instalacji blaszanej na system CLIMAVER przy użyciu modułu FDBES SLD
Nowe możliwości programu VENTPACK
W najnowszej wersji programu VENTPACK wprowadzono następujące zmiany:
- usprawniono funkcję numeracji elementów systemu CLIMAVER wykonanych z materiałów różnego rodzaju,
- dodano instrukcje w formacie PDF dla wszystkich elementów bazy CLIMAVER,
- dodano możliwość wstawienia anemostatu okrągłego do puszki w systemie CLIMAVER,
- dodano nową funkcjonalność programu polegającą na automatycznym generowaniu i zliczaniu wzmocnień obwodowych w zależności od panującego ciśnienia w przewodzie, rodzaju zastosowanej płyty oraz maksymalnego wymiaru wewnętrznego kanału,
- dodano nową funkcjonalność elementu zaślepka, której można użyć jako rewizji,
- usprawniono funkcję wstawiania takich elementów, jak profil Perfiver H, rewizja, odejście uniwersalne i sztuc, do istniejącego przewodu wentylacyjnego przy uwzględnieniu ograniczeń wymiarowych,
- dodano nową funkcjonalność programu umożliwiającą kompleksową zamianą rodzaju płyty,
- dodano możliwość wstawienia elementu sztuc oraz odejścia uniwersalnego do elementu redukcji,
- poprawiono geometrię niektórych elementów z bazy CLIMAVER,
- usunięto problem występujący w przypadku kolan o małym kącie.
Ze względu na ogólną tendencję do skracania czasu inwestycji, dotyczącą przede wszystkim czasu potrzebnego do przygotowania projektu, bazę systemu CLIMAVER umieszczono również w module projektowania jednoliniowego SLD. Uzyskano dzięki temu możliwość zamiany np. instalacji zaprojektowanej z blachy na system CLIMAVER: instalację blaszaną zamienia się na SLD (instalację jednoliniową), a następnie na system CLIMAVER z automatycznym doborem wzmocnień obwodowych (patrz rys.).
* * *
Zachęcamy specjalistów z branży do włączenia się w rozwój programów WENTYLE i VENTPACK poprzez zgłaszanie swoich uwag i nowych pomysłów.
Aktualne wersje programów można pobrać z nowej strony internetowej www.bh-res.pl, a także ze stron producentów: www.wentyle.pl oraz www.fluid-desk.pl.
 |
BH-RES
35-205 Rzeszów, ul. Torowa 3
tel. 17 864 13 13, faks 17 866 09 40
e-mail: [email protected]
www.bh-res.pl
|
