W systemie siła. Rozwiązania systemowe ALFASEAL dla bezpieczeństwa kanałów wentylacyjnych

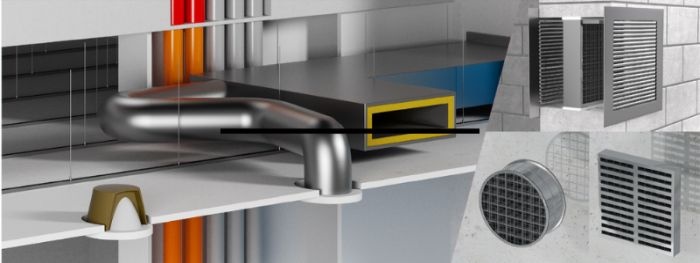

W systemie siła. Rozwiązania systemowe ALFASEAL dla bezpieczeństwa kanałów wentylacyjnych. Fot. Alfaseal
Bierna ochrona przeciwpożarowa spowalnia rozprzestrzenianie się ognia, zapewnia trwałość konstrukcji i zwiększa bezpieczeństwo ludzi. Ważną część zabezpieczenia przeciwpożarowego budynków stanowią kanały wentylacyjne i oddymiające. Do ich wykonania wykorzystywane muszą być materiały niepalne o odpowiedniej odporności ogniowej, zapewniające szczelność i izolacyjność ogniową dla systemów instalacyjnych pomiędzy różnymi strefami pożarowymi – ścianami i stropami.
Szczególnym wyzwaniem w ochronie ppoż. budynków są instalacje wentylacyjne i oddymiające. Wymagania dla przewodów wentylacji oddymiającej określa § 270 WT. Wykonuje się je z kanałów stalowych z izolacją z płyt lub mat z wełny mineralnej. Służą do budowy instalacji wentylacji oddymiającej lub mieszanej, pełniącej jednocześnie funkcję wentylacji ogólnej i oddymiającej. Paragraf 267 Warunków Technicznych stanowi, że przewody wentylacyjne powinny zostać wykonane z materiałów niepalnych.
Dobra kratka to podstawa

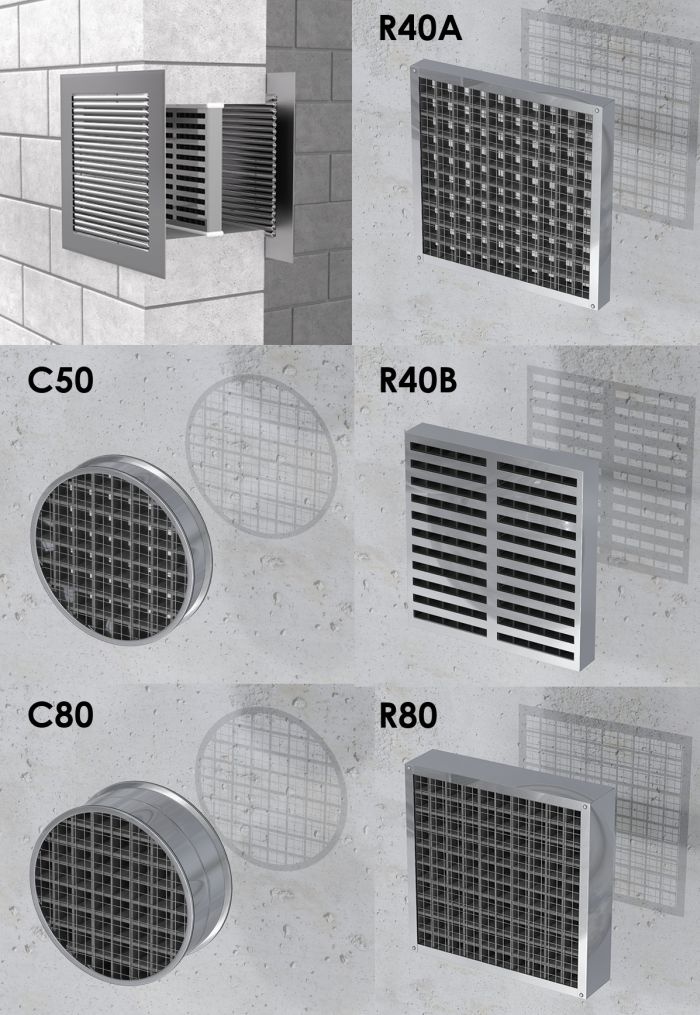

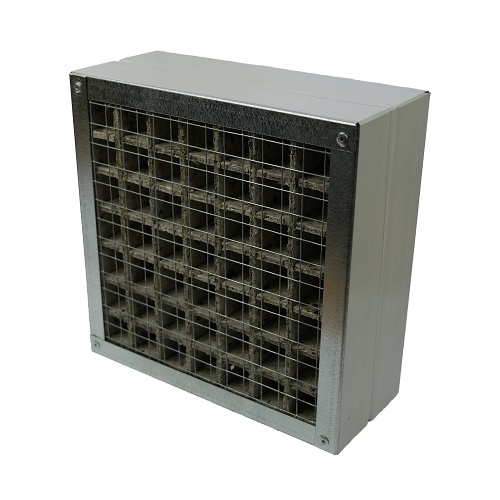

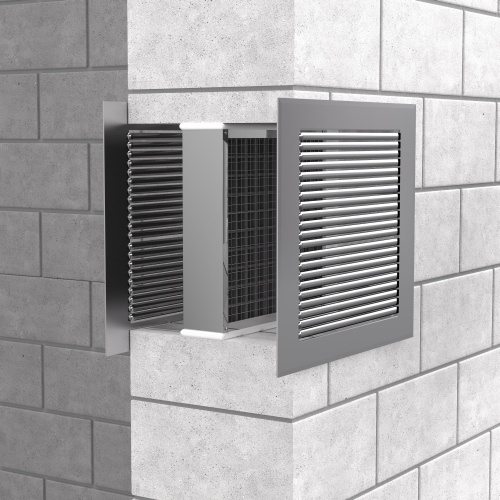

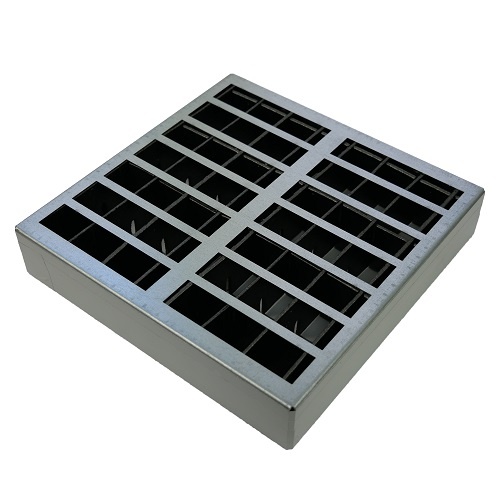

Kratki ALFA FR GRILLE instaluje się w otworach wentylacyjnych w ścianach i stropach. Wykonane są one z innowacyjnej mieszanki materiałów pęczniejących INTU A1, INTU A2, INTU A3. Materiał ten zwiększa swoją objętość pod wpływem temperatury powyżej 140 °C. Dzięki temu podczas pożaru pęczniejące wkłady całkowicie wypełniają i zamykają otwór wentylacyjny, nie dopuszczając do dalszego rozprzestrzeniania się ognia i dymu do sąsiednich pomieszczeń. Materiał pęczniejący kratek umieszczony jest w obudowie z ocynkowanej blach stalowej. Kratki wentylacyjne ALFA FR GRILLE stosowane są ze stalową żaluzjową kratką maskującą ALFA ATG, której wielkość i układ otworów odpowiadają szczelinom wentylacyjnym w kratce.
W normalnych warunkach kratki ALFA FR GRILLE doskonale spełniają swoje funkcje, umożliwiając swobodny przepływ powietrza (do 80%) pomiędzy pomieszczeniami i wydzielonymi przegrodą – ścianą lub stropem, w której są zainstalowane. Odporność ogniowa kratek w poszczególnych klasach wynosi od EI60 do EI240, co oznacza, że odporność ogniowa wynosi odpowiednio 60, 120 i 240 minut.
Kratki ALFA FR GRILLE mogą być z powodzeniem montowane również w stalowych drzwiach przeciwpożarowych. Dowiedz się więcej >>
W zależności od wymaganej klasy odporności ogniowej kanału, ściany, stropu lub sufitu podwieszonego należy użyć kratki wentylacyjnej o odpowiedniej grubości.
Podczas doboru kratki należy również zwrócić uwagę na wydatek transferowanego powietrza który jest jednym z kryteriów wyboru. Wyrób posiada KOT i Certyfikat zgodności.

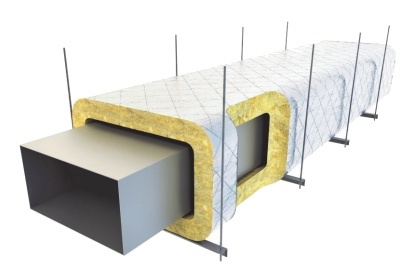

Dobrze otulone – AF FIREGUARD 3

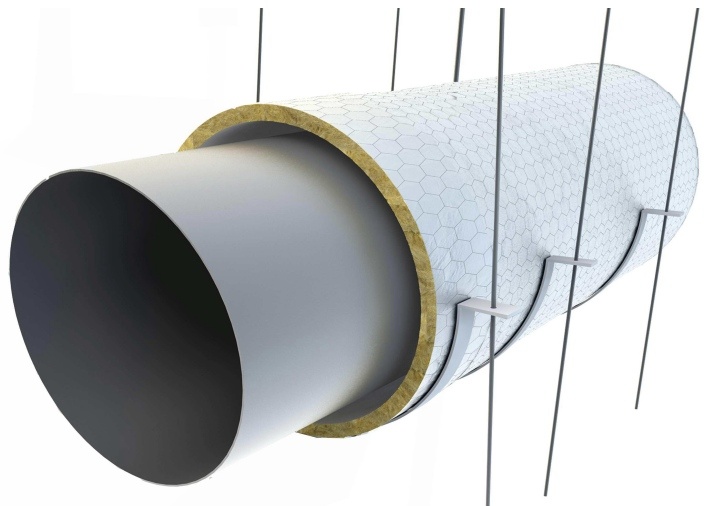

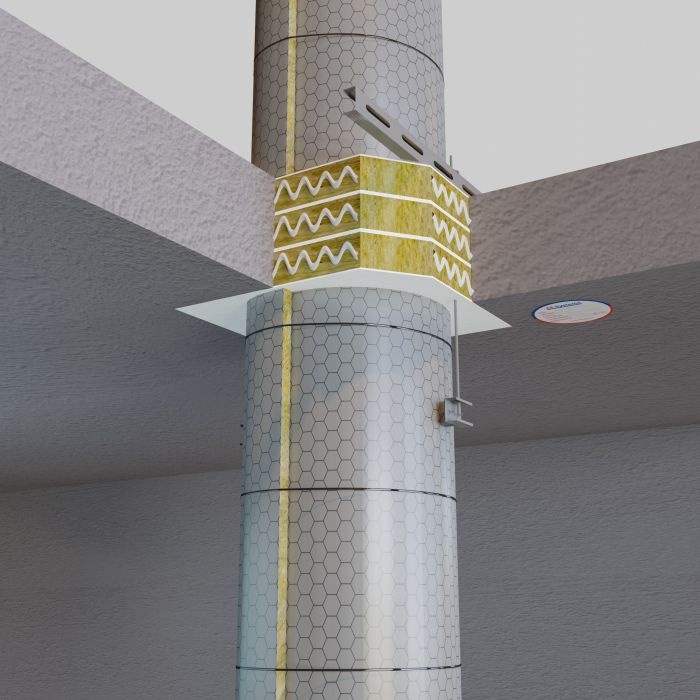

Mata ognioochronna AF FIREGUARD 3 to elastyczny materiał izolacyjny o klasyfikacji EIS 120 i EIS 180, zaprojektowany zgodnie z obowiązującymi normami (EN1366-1) z myślą o ochronie metalowych kanałów wentylacyjnych przed możliwością rozprzestrzenienia się wewnątrz nich pożaru. Mata AF FIREGUARD 3 jest również jedynym wyrobem na rynku polskim, który umożliwia zabezpieczenie kanałów okrągłych wentylacyjnych w klasach odporności ogniowej EIS120, EIS180.
Elastyczna mata ognioodporna AF FIREGUARD 3 jest wykonana z wełny mineralnej. Od strony wewnętrznej pokryta jest farbą ablacyjną chronioną tkaniną z włókna szklanego, od zewnątrz – folią aluminiową z drucianą siatką. Dzięki temu, że grubość AF FIREGUARD 3 to tylko 30 mm, instalacja kanałów wentylacyjnych może odbywać się zarówno tuż pod stropem, jak i w bardzo bliskiej odległości ściany. Mata jest również bardzo lekka ( ok. 5k/m2), co w połączeniu z jej specyficzną budową sprawia, że jest jednocześnie bardzo łatwa w montażu, nawet przez jedną osobę. Sprawdź >>
Detale produktu zaprojektowano w taki sposób, aby kanał wentylacyjny pozostał chroniony przed ogniem w miejscu wystąpienia pożaru. Do skutecznego zabezpieczenia kanału wystarczy montaż pojedynczej warstwy i doszczelnienie połączeń przy pomocy taśmy AF BAND, wykonanej z aluminizowanej niepalnej tkaniny.
Rozwiązanie to skutecznie ogranicza przedostawanie się płomieni i dymu, co daje więcej czasu na bezpieczną ewakuację osobom chcącym wydostać się z zagrożonego miejsca. Mata ognioodporna AF FIREGUARD 3 dla stalowych kanałów znacznie podnosi bezpieczeństwo obiektu, dzięki czemu stanowi rozwiązanie idealnie sprawdzające się w miejscach, w których istnieje duże ryzyko pożarowe, takich jak zakłady pracy czy hale przemysłowe.
Można ją stosować do kanałów prostokątnych oraz okrągłych o różnych przekrojach oraz średnicach.

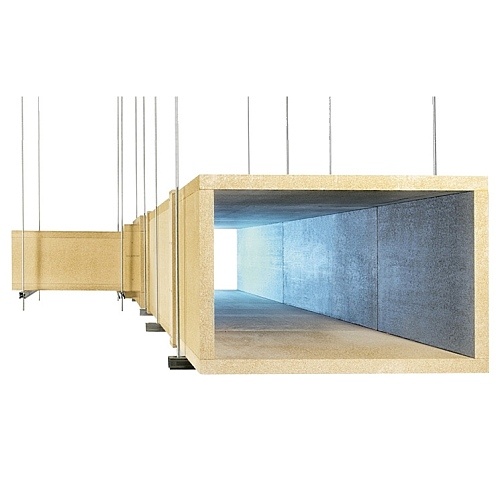

THERMAX SL – szczelność i izolacyjność ogniowa

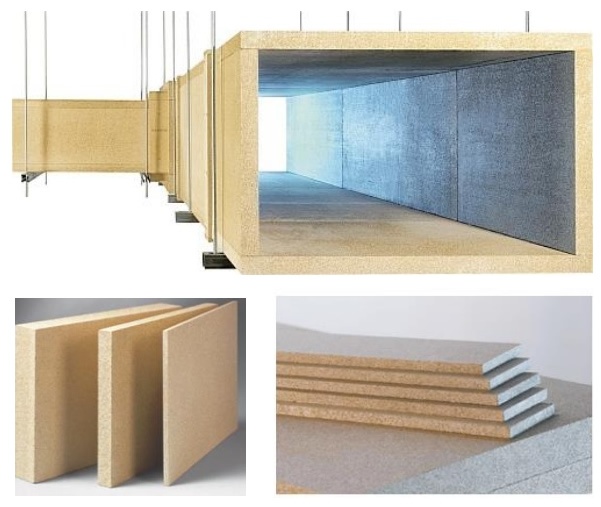

Przeciwpożarowe produkty ogniochronne ALFASEAL w zakresie rozwiązań wentylacyjnych stanowią kompletny system. Jego dopełnieniem są ogniochronne płyty THERMAX SL, złożone z wermikulitu i spoiw nieorganicznych, zabezpieczone specjalnym impregnatem, co w rezultacie pozwala zachować ich pełne właściwości fizyczne nawet w trudnych warunkach budowlanych. Płyty ogniochronne THERMAX SL stosuje się do zabezpieczenia przeciwpożarowego stalowych kanałów wentylacyjnych oraz do wykonania samonośnych kanałów wentylacyjnych, samonośnych kanałów oddymiających, jak i szachtów instalacyjnych w klasach odporności ogniowej EIS60 – EIS120.
Płyty ogniochronne można łatwo przyciąć na wymiar i obrabiać przy użyciu konwencjonalnych narzędzi do obróbki drewna. Wszystkie połączenia płyt należy pokryć klejem ogniochronnym THERMAX FIRE GLUE. Poprzez dostosowanie odpowiedniego sposobu budowy kanałów nie zachodzi konieczność stosowania dodatkowych pasków ogniochronnych, co skraca czas montażu oraz zmniejsza koszt inwestycji. Więcej na ten temat >>
THERMAX SL mają gładką powierzchnię w neutralnym, jasnobrązowym kolorze, co stanowi istotny walor estetyczny, gdy inwestorowi zależy na dodatkowym ich wykończeniu.
Na płyty ochronne przeciwpożarowe THERMAX SL mogą być nałożone praktycznie wszystkie popularne farby ścienne i lakiery. Jasne i trwałe kolory, żywicę lub farbę akrylową uzyskuje się przez zastosowanie podkładu i warstwy nawierzchniowej. Oprócz farb mineralnych również można nakładać farby na bazie żywic syntetycznych, farby silikonowe, farby emulsyjne z tworzyw sztucznych, lakiery.
Ze względu na doskonałą stabilność wymiarową płyty ogniochronne THERMAX SL są też odpowiednie do tynkowania. Na surową płytę można nakładać metodą cienkowarstwową podkład z piaskiem kwarcowym lub tynki dekoracyjne. Płyty THERMAX SL są też odpowiednie jako baza pod tynki do izolacji akustycznej.
THERMAX SL można również przykryć płytkami ceramicznymi lub z kamienia naturalnego.
Łatwy sposób obróbki płyt pozwala w dowolny sposób kształtować i montować kanały wentylacyjne. Kanały wykonane w systemie THERMAX cechuje wysoka szczelność i doskonałe parametry użytkowe. Oraz – co ważne w świecie zrównoważonego budownictwa – system THERMAX SL jest ekologiczny, gdyż minerał, z którego jest wykonany, można poddać recyklingowi.
Rozwiązania ALFASEAL spełniają najwyższe standardy bezpieczeństwa w zakresie testów ogniowych i badań. Skontaktuj się z firmą >>
