Zdalny odczyt wodomierzy

Firma Itron będąca liderem w systemach radiowego odczytu liczników dedykowanych przedsiębiorstwom dostarczającym media (przedsiębiorstwa wodociągowe, gazownicze, przedsiębiorstwa energetyki cieplnej, zakłady energetyczne) zdecydowała się również na stworzenie rozwiązania przeznaczonego dla budownictwa wielorodzinnego.

Połączenie długoletniego doświadczenia firmy w oferowaniu technologii radiowej dla przedsiębiorstw dystrybuujących media ze znajomością potrzeb budownictwa wielorodzinnego zaowocowało powstaniem systemu EquaScan.

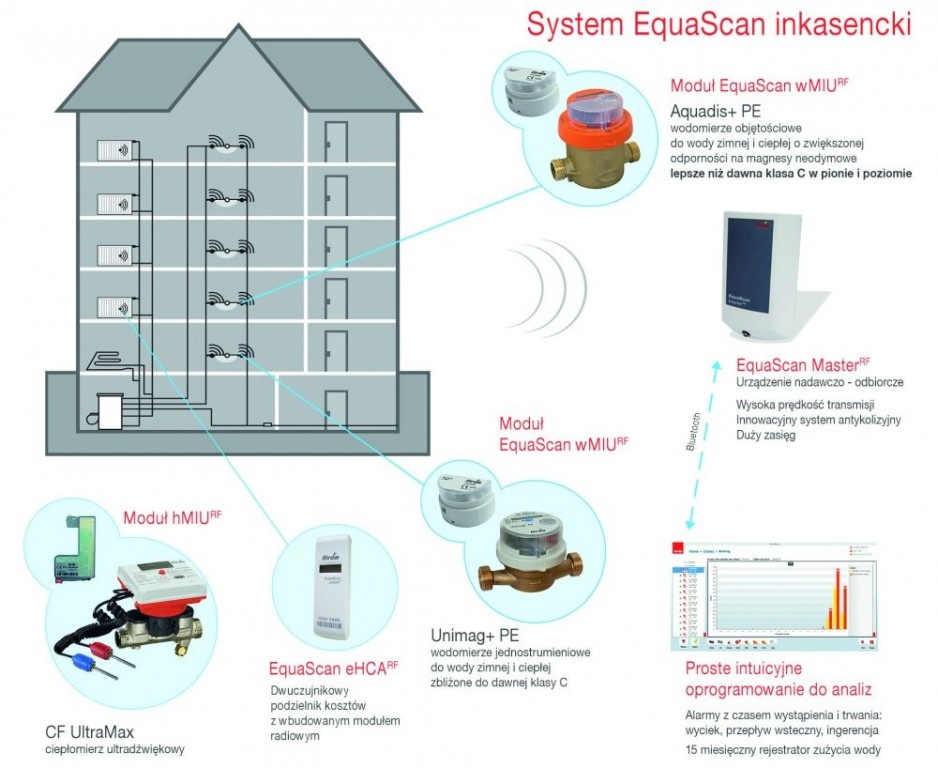

Radiowy system rozliczania kosztów wody i energii cieplnej EquaScan

System EquaScan pomyślany został jako prosty i ekonomiczny system radiowego odczytu wodomierzy, podzielników kosztów ogrzewania oraz ciepłomierzy. Może być eksploatowany bezpośrednio przez administratorów budynków, wspólnot czy spółdzielni mieszkaniowych. Pozwala na wykonywanie zaawansowanych analiz podnoszących efektywność zarządzania dzięki bogatemu zestawowi rejestrowanych danych.

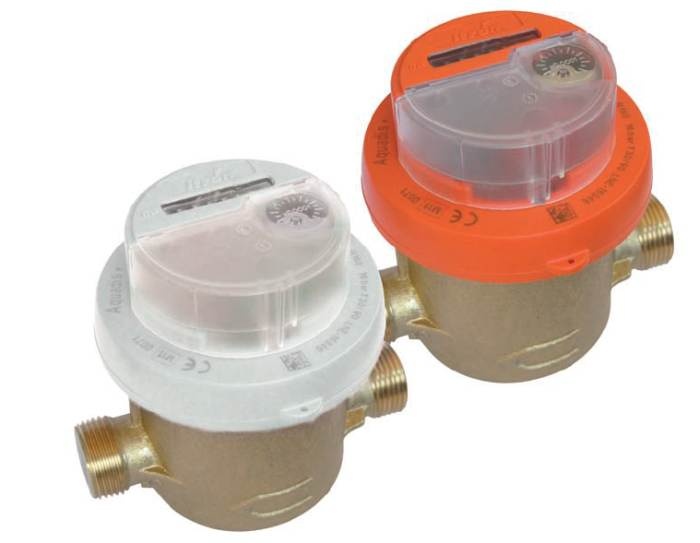

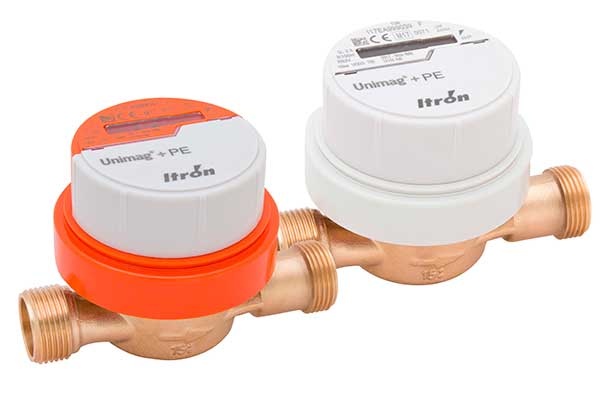

Wchodzące w skład systemu wodomierzowe moduły radiowe przeznaczone są do pracy zarówno w systemie inkasenckim, jak i stacjonarnym. Mogą być bezprzewodowo montowane bezpośrednio na liczydłach wodomierzy typu PE, do wody ciepłej i zimnej, tj. jednostrumieniowy Unimag+PE (klasy zbliżonej do dawnej C) oraz objętościowy Aquadis+PE (lepszy niż dawna klasa C) o zwiększonej odporności na magnesy neodymowe.

Optoelektroniczny system przeniesienia informacji z liczydła mechanicznego do radiowego modułu elektronicznego zapewnia całkowitą zgodność stanu liczydła z wartością odczytaną z tego modułu dzięki wykorzystaniu trzypunktowego skanowania kompensującego wahania i zmiany kierunku przepływu wody.

System ten jest odporny na oddziaływanie stałym polem magnetycznym. Szybka i bezpieczna (szyfrowana) dwukierunkowa transmisja danych w wolnym od opłat paśmie 868 MHz jest zgodna z normą PN-EN 13757.

Innowacyjny system antykolizyjny umożliwia bardzo szybki odczyt liczników w wieżowcu, gdzie mamy do czynienia z dużą liczbą liczników transmitujących dane. Nawet opcjonalny odczyt na żądanie całej zgromadzonej w modułach radiowych 15-miesięcznej historii stanów objętości (z końca i środka miesiąca) wraz z rejestratorem zdarzeń i alarmów nie ma znaczącego wpływu na czas odczytu.

Dzięki funkcji wykrywania wycieków w sieci lokatora, rozwiązanie to przynosi oszczędności nie tylko w pracy administratora, ale pozwala też zmniejszyć indywidualne rachunki za wodę. Natomiast funkcja wykrywania przepływów wstecznych umożliwia szybkie wyeliminowanie nieprawidłowości w sieci, źle zamontowanych wodomierzy lub wykrycie prób cofania liczydła.

System rejestruje oczywiście demontaż, nawet krótkotrwały, modułu radiowego z liczydła. Niebagatelną sprawą jest zapewnienie jednoczesności odczytu, dzięki funkcji zapamiętywania stanu liczydła wszystkich wodomierzy w budynku w tym samym czasie (koniec miesiąca, godz. 24.00). Umożliwia to wykonanie prawidłowych bilansów.

W skład systemu EquaScan oprócz wodomierzy wchodzą:

• wodomierzowe moduły radiowe wMIU^RF wyposażone w 12-letnią baterię litową (plus rezerwa),
• podzielniki kosztów ogrzewania eHCA^RF,
• ciepłomierzowe moduły radiowe hMIU^RF współpracujące z ciepłomierzami CF UltraMax,
• urządzenie odczytowe Master^RF przystosowane do komunikacji w standardzie Bluetooth,
• oprogramowanie EquaScan instalowane na wyposażonym w interfejs Bluetooth sprzęcie komputerowym (laptop, netbook, tablet, PC) z systemem operacyjnym Windows XP, Vista lub Win 7, służące do wizualizacji i analizy odczytów oraz do wymiany danych z oprogramowaniem rozliczeniowym (zawierającym m. in. bazę lokatorów) w obu kierunkach, z wykorzystaniem standardowych plików typu .csv,
• ponadto, do zaprogramowania modułów radiowych, głowica indukcyjna z opatentowanym przez firmę Itron szybkim interfejsem danych.

Zalety EquaScan

System EquaScan stanowi ciekawą alternatywę dla znanych do tej pory na rynku budownictwa wielorodzinnego systemów radiowych, z powodu:

• szerokiego wyboru współpracujących z systemem wodomierzy: Unimag+PE – ekonomiczny wodomierz jednostrumieniowy (klasy zbliżonej do dawnej C) lub wodomierz objętościowy Aquadis+PE – bardzo dokładny (lepszy niż dawna klasa C) w dowolnej pozycji montażu, o zwiększonej odporności na działanie magnesów neodymowych,
• możliwości wykrywania (a następnie usuwania) wycieków, wykrywania prób oszustwa i nieprawidłowości w instalacjach domowych,
• bezpieczeństwa danych dzięki możliwości szyfrowania transmisji radiowej oraz kodowi dostępu uniemożliwiającemu nieautoryzowaną ingerencję programową w moduł,
• możliwości odczytu w dowolnym momencie (przez cały rok, w dowolnym dniu o dowolnej porze),
• ochronie odczytanych danych przed utratą dzięki dużej wewnętrznej pamięci urządzenia MasterRF (dane po odczycie znajdują się zarówno w urządzeniu MasterRF, jak i w komputerze),
• dwukierunkowej transmisji danych – potwierdzenie wiarygodności odczytanych danych, odczyt dodatkowych danych historycznych na żądanie, system antykolizyjny,
• krótkiego czasu odczytu dużej ilości liczników dzięki szybkiej transmisji danych i innowacyjnemu systemowi antykolizyjnemu – kilkaset sztuk w kilka minut,
• prostego i intuicyjnego oprogramowania, wymiana danych z innymi programami (np. rozliczeniowymi) przy zastosowaniu standardowych formatów plików (.csv),
• możliwości bezkonfliktowego rozliczenia dzięki zapewnieniu bilansowania się wody w całym budynku,
• przystosowania modułów radiowych do pracy w stałej sieci radiowej poprzez proste dodanie dodatkowych elementów sieci takich jak rutery i koordynatory w przyszłości.

Nowe budownictwo

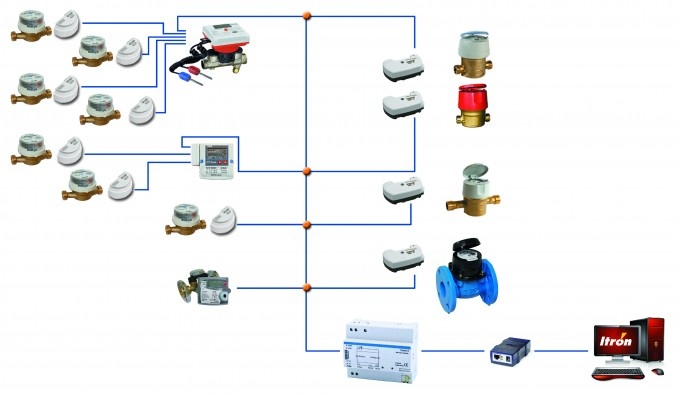

System zdalnego odczytu liczników M-Bus

W nowym budownictwie najbardziej ekonomicznym i niezawodnym rozwiązaniem jest przewodowa, magistralna sieć komunikacyjna M-Bus zgodna z PN-EN1434-3.

W sieci tej odczyty wszystkich liczników (wodomierzy, ciepłomierzy i innych) dokonywane są z jednego punktu: lokalnie (przez podłączenie się np. przy pomocy laptopa do jednostki zwanej Masterem) lub zdalnie, z wykorzystaniem sieci komputerowej (również internetowej). W przypadku braku takiej sieci w budynku, dostępne są również jednostki Master, które wyposaża się w kartę SIM dowolnego operatora sieci komórkowej. Dane wysyłane są z wykorzystaniem transmisji GPRS, np. na pocztę e-mail lub serwer ftp w standardowym formacie (.csv).

To ostatnie rozwiązanie zyskuje coraz więcej zwolenników dzięki bogatym możliwościom, jakie stwarza przy stosunkowo niskich nakładach inwestycyjnych. Umożliwia zdalny, natychmiastowy odczyt wybranego licznika na żądanie poprzez wysłanie zapytania SMS’em. Pozwala na łatwe zastosowanie portalu internetowego (dane z liczników dostępne są z dowolnego miejsca, w którym jest internet). Dzięki jednoczesności odczytu wszystkich liczników można bardzo szybko wykonać precyzyjny bilans wody i ciepła, dając możliwość na szybką reakcję na ewentualne nieprawidłowości oraz na pozbycie się problemu znaczących różnic bilansowych (wodomierze objętościowe Aquadis+PE oraz ciepłomierze ultradźwiękowe CF UltraMax).
