Kurtyny a oszczędność energii

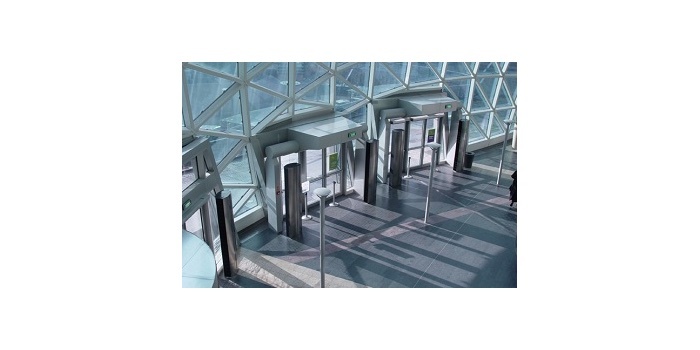

Kurtyna powietrzna nad wejściem do budynku
FOKO
Pierwsze kurtyny powietrzne zastosowano w wielkich domach towarowych i wykorzystywały one zasadę unoszenia się ciepłego powietrza do góry. W ten sposób znacznie zmniejszono zapotrzebowanie na ciepło wentylacyjne, jednak główną zaletą takich kurtyn było zapobieganie powstawaniu przeciągów. Później konstruowano kurtyny, w których wentylator nawiewał powietrze z góry do dołu, a kierunek powietrza ustalano za pomocą ruchomych lub stałych lameli. Dopiero w latach 90. skonstruowano kurtynę powietrza, w której zastosowane zostały dysze Venturiego.
Zobacz także
Systema Polska Rooftop – profesjonalne rozwiązanie Systema Polska dla dużych kubatur
Zastosowanie aparatów grzewczo-wentylacyjnych typu Rooftop do ogrzewania i wentylacji średnich i wielkokubaturowych obiektów przemysłowych zapewnia komfort cieplny pracy ludzi oraz minimalizuje wysokie...
Zastosowanie aparatów grzewczo-wentylacyjnych typu Rooftop do ogrzewania i wentylacji średnich i wielkokubaturowych obiektów przemysłowych zapewnia komfort cieplny pracy ludzi oraz minimalizuje wysokie koszty utrzymania obiektu.
VTS Polska Sp. z o.o. VOLCANO - królewska jakość, drapieżna cena
Królewska jakość Najwyższej jakości nagrzewnica wodna VOLCANO teraz dostępna jest z dwoma typami silnika. Możesz wybrać między prostym w obsłudze i tanim w zakupie silnikiem AC a energooszczędnym, przynoszącym...
Królewska jakość Najwyższej jakości nagrzewnica wodna VOLCANO teraz dostępna jest z dwoma typami silnika. Możesz wybrać między prostym w obsłudze i tanim w zakupie silnikiem AC a energooszczędnym, przynoszącym korzyści finansowe w trakcie eksploatacji, nowoczesnym silnikiem EC.
VTS Polska Sp. z o.o. Nagrzewnica wodna VOLCANO - królewska jakość, drapieżna cena
Najwyższej jakości nagrzewnica wodna VOLCANO teraz dostępna jest z dwoma typami silnika.
Najwyższej jakości nagrzewnica wodna VOLCANO teraz dostępna jest z dwoma typami silnika.
Zasada działania

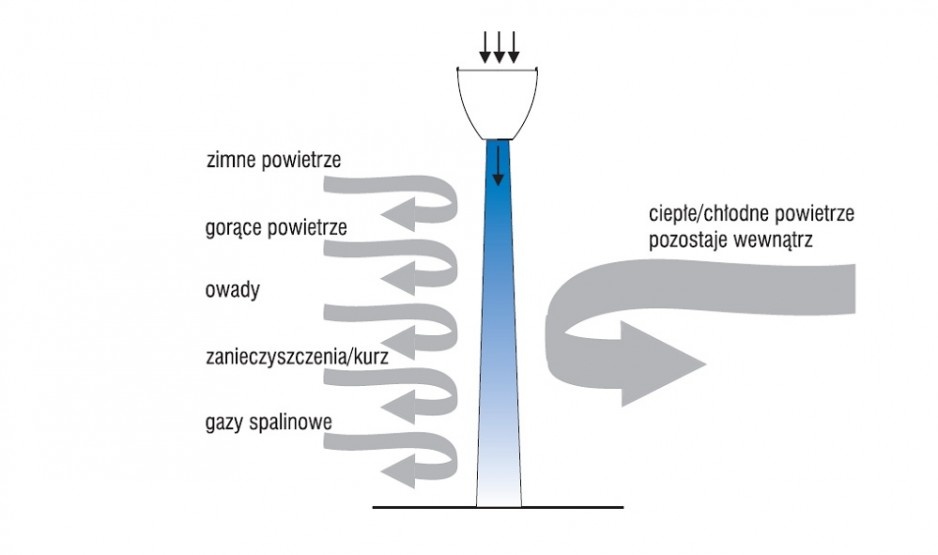

Konstrukcja z ruchomymi lamelami to nic innego jak szczelinowa kratka nawiewna. Strumień powietrza przepływa przez lamele ustawione pod odpowiednim kątem, a tłoczony jest przez wentylator, najczęściej umieszczony w obudowie kurtyny, gdzie jest także podgrzewany. Powstaje w ten sposób silny strumień o płaskim kształcie tworzący kurtynę powietrzną blokującą napływ powietrza zewnętrznego przez otwarte drzwi.

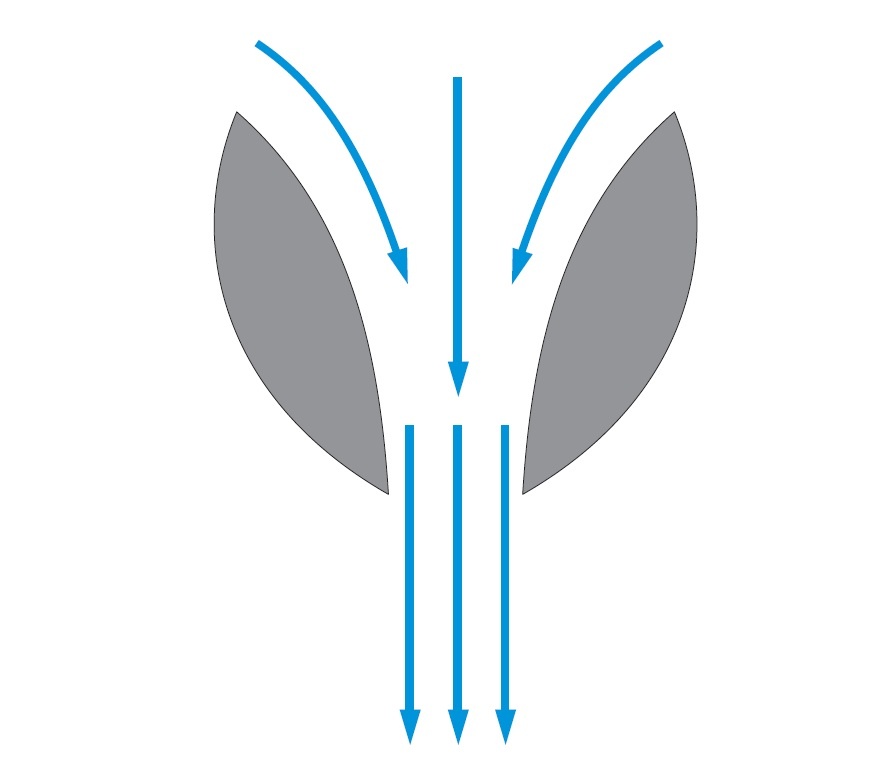

W innych rodzajach kurtyn powietrze tłoczone jest do komory ciśnieniowej, gdzie znajduje się dysza, przez którą powietrze wypływa równomiernie. W niektórych urządzeniach zastosowano dyszę Venturiego (rys. 2) tworzącą wiązkę powietrza i przyspieszającą jego ruch, co znacznie poprawia ich sprawność w porównaniu do tradycyjnych kurtyn. Rozwiązanie to zostało opatentowane.

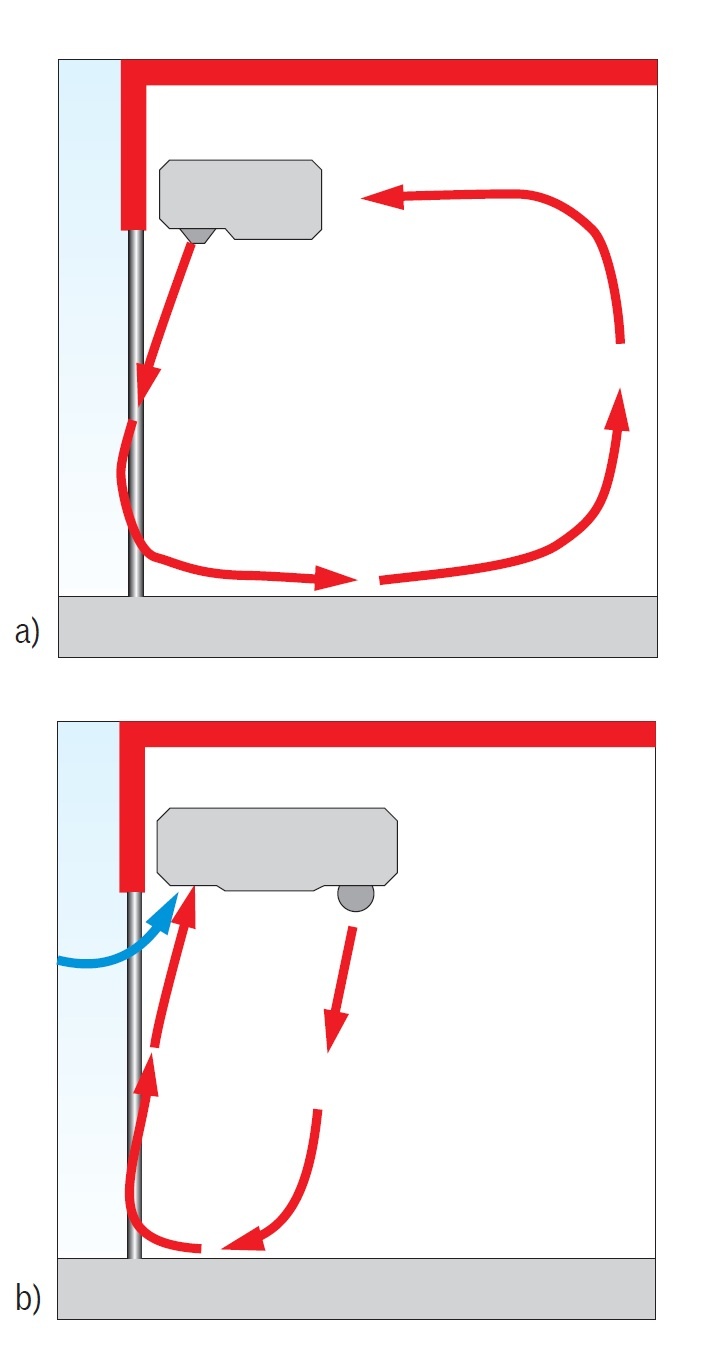

Ruch powietrza, który wywołuje kurtyna, można nazwać wewnętrznym (rys. 3a), bo powietrze cyrkuluje do środka, lub zewnętrznym (rys. 3b), kiedy powietrze kierowane jest na zewnątrz obiektu.
Coraz lepsza izolacja cieplna budynków powoduje, że udział powietrza wentylacyjnego, a dokładniej ilość ciepła lub chłodu (w pomieszczeniach klimatyzowanych) w ogólnym bilansie energetycznym budynku wzrasta. Dotyczy to zarówno budynków mieszkalnych, przemysłowych, jak i użyteczności publicznej.
Każdy z nas, odwiedzając któreś z centrów handlowych, przechodzi przez kurtynę powietrzną. Urządzenia te są stałym elementem instalacji wentylacyjnej lub klimatyzacyjnej, gdyż pozwalają ograniczyć straty ciepła na ogrzanie powietrza zimnego napływającego do ogrzewanego obiektu, a także ilość chłodu potrzebnego, by obniżyć temperaturę gorącego powietrza latem.
O tym drugim aspekcie zastosowania kurtyn powietrznych często się zapomina. Jeśli weźmiemy pod uwagę fakt, że wytworzenie chłodu jest około trzykrotnie droższe niż produkcja ciepła (jest to oczywiście pewne uproszczenie, bo zarówno chłód, jak i ciepło mogą pochodzić z różnych źródeł i koszty mogą być inne), zastanawia fakt, że latem w klimatyzowanych obiektach można natknąć się na wyłączone kurtyny powietrzne, które w zimie pracują normalnie.
Oferta rynkowa

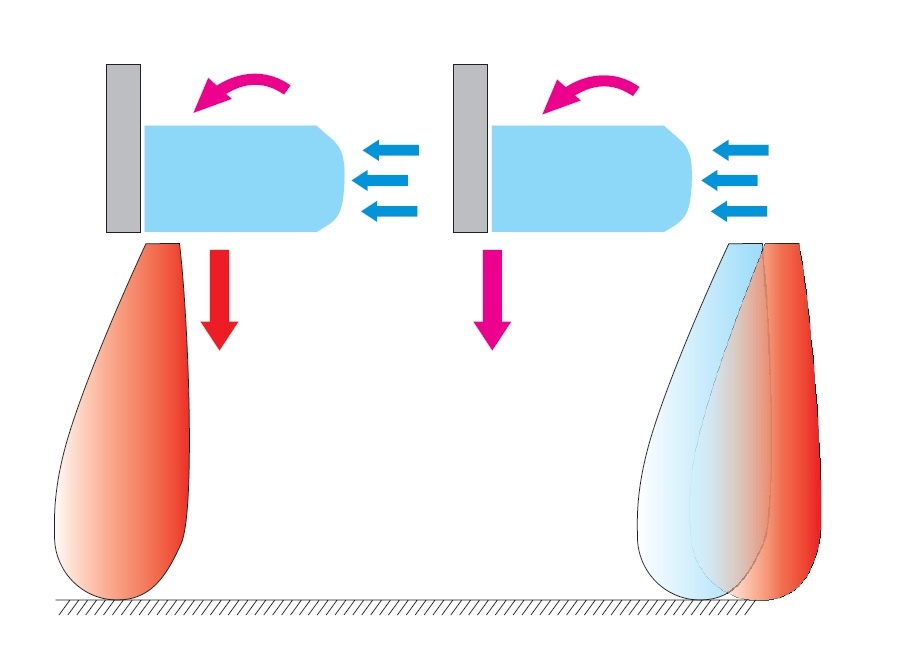

W ofercie producentów znaleźć można kurtyny powietrzne o najróżniejszych konstrukcjach. Najczęściej są to urządzenia, w których powietrze jest nawiewane z góry na dół przez nawiewniki szczelinowe, z pojedynczym lub podwójnym strumieniem powietrza (rys. 4). Właśnie ten podwójny strumień umożliwia rozdzielenie powietrza ciepłego i chłodnego. W zastosowaniach przemysłowych wykorzystywane są kurtyny z poziomymi strumieniami powietrza. Przy doborze zawsze należy pamiętać o wpływie wiatru na pracę kurtyn (kierunek lub wytwarzane przez wiatr podciśnienie). Ich działanie zależy od wielkości i rodzaju strumienia powietrza, jego prędkości i temperatury.
Optymalnie dobrane kurtyny powietrzne nie tylko zapobiegną powstawaniu przeciągów, ale także pozwolą zaoszczędzić energię na ogrzewanie lub chłodzenie powietrza wentylacyjnego. Stosuje się je w budynkach, w których mamy do czynienia z dużym ruchem osób (domy towarowe, dworce itp.), oraz tam, gdzie okresowo lub stale otwarte są duże bramy, co wywołuje znaczne straty ciepła (hale fabryczne, magazyny). W takich przypadkach zastosowanie kurtyn powietrznych pozwala zmniejszyć straty ciepła nawet o 80%.

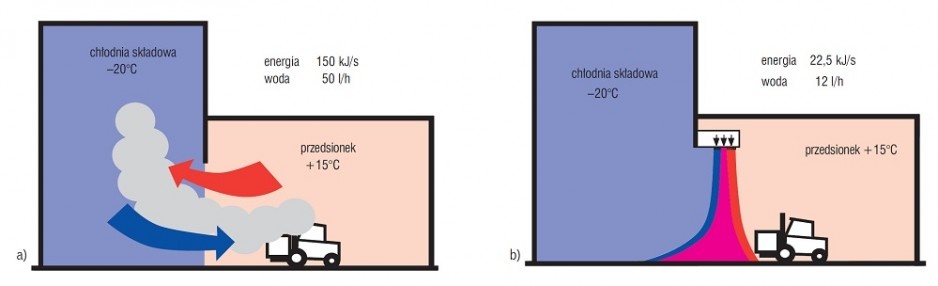

Szczególnie ważną rolę odgrywają kurtyny w chłodniach składowych. Przeanalizujmy to na przykładzie pomieszczenia, w którym zamrożone produkty przechowywane są w temperaturze –20°C, natomiast w przedsionku panuje temperatura 15°C. Na rys. 5a pokazano, co się w takim pomieszczeniu dzieje przy otwartej bramie, gdy nie zastosowano kurtyny powietrznej, a na rys. 5b – gdy kurtyna została zainstalowana. Strata energii w pierwszym przypadku wynosi 150 kJ/s, a w drugim 22,5 kJ/s.
Instalowanie kurtyn powietrznych w chłodniach składowych całkowicie wyeliminowało zjawisko zamrażania drzwi (wcześniej para wodna zawarta w powietrzu zewnętrznym wykraplała się i zamarzała na drzwiach) i tworzenia się mgły, tam gdzie wilgotne powietrze mieszało się z powietrzem wewnętrznym.
Wnioski
Wszędzie tam, gdzie drzwi są stale lub bardzo często otwarte, należy w pierwszej kolejności rozważyć zastosowanie kurtyn powietrznych. Rozwiązanie to pozwala bowiem znacząco zmniejszyć zapotrzebowanie na ciepło lub chłód do obróbki powietrza wentylacyjnego.
Literatura
1. Recknagel E., Sprenger H., Schramek E.R., Ogrzewnictwo, klimatyzacja, ciepła woda, chłodnictwo. Kompendium wiedzy, Wyd. OmniScala, Wrocław 2008.
2. Malicki M., Wentylacja przemysłowa, Arkady, 1967.
3. Dutkowiak M., Skuteczność kurtyn powietrznych, „Rynek Instalacyjny” nr 4/2008.
4. www.teddington.de.
5. Kosieradzki J., Kurtyny powietrzne i ich rola, „Rynek Instalacyjny” nr 9/2010.
6. www.biddle.de.
7. www.systemair.pl.
