7 najczęstszych błędów przy doborze rozmiarów śrub sześciokątnych
7 najczęstszych błędów przy doborze rozmiarów śrub sześciokątnych

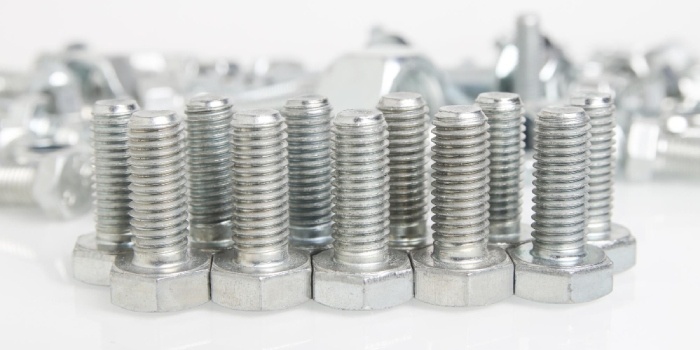

Śruby z łbem sześciokątnym to jedne z najczęściej stosowanych elementów złącznych – zarówno w konstrukcjach stalowych, jak i przy montażu urządzeń, instalacji czy prefabrykacji. Wydają się proste, ale to właśnie przy ich doborze popełnia się najwięcej błędów. Źle dobrana długość, klasa wytrzymałości czy typ gwintu potrafią całkowicie zmienić zachowanie połączenia.
1. Wybór długości śruby bez uwzględnienia podkładek i nakrętek
Najczęstszy błąd to przyjęcie długości śruby równej grubości łączonych elementów. Tymczasem należy doliczyć wysokość nakrętki i podkładki, a także pozostawić 1–2 zwoje gwintu po dokręceniu. Zbyt krótka śruba nie zapewni pełnego przeniesienia siły, a zbyt długa może kolidować z sąsiednimi elementami.
Przykład: przy połączeniu dwóch blach o łącznej grubości 20 mm i nakrętce M8 (6,5 mm) odpowiednia długość śruby to ok. 30 mm.
2. Mylenie średnicy gwintu z wymiarem łba
Oznaczenie M10 odnosi się do średnicy gwintu, nie do wielkości łba. Dla śruby M10 rozmiar klucza to 17 mm. To częsty problem przy zamawianiu lub kompletowaniu zestawów śrub, gdy użytkownik sugeruje się wymiarem klucza zamiast rzeczywistym gwintem.
3. Niezgodność klasy śruby i nakrętki
Wielu wykonawców sięga po nakrętki o niższej klasie niż śruby – np. śruba 10.9 i nakrętka 8.8. Takie połączenie obniża nośność i może prowadzić do zerwania gwintu. Zasada jest prosta: nakrętka musi mieć klasę co najmniej równą śrubie.
4. Brak uwzględnienia rodzaju gwintu
Śruby z gwintem drobnozwojnym (np. DIN 961 lub DIN 960) mają większą odporność na drgania, ale mniejszą tolerancję błędów montażowych. W praktyce oznacza to, że przy częstym demontażu lepiej stosować gwint zwykły (DIN 931, DIN 933), a w połączeniach konstrukcyjnych – drobnozwojny.
5. Zastosowanie nieodpowiedniej klasy wytrzymałości
Śruby 4.8 sprawdzą się w lekkich konstrukcjach, ale przy większych obciążeniach konieczne są 8.8 lub 10.9. Zbyt niska klasa powoduje odkształcenia, a zbyt wysoka (np. 12.9) – może prowadzić do pęknięcia przy montażu, jeśli połączenie nie jest projektowane pod takie siły.
Szybki przegląd:
- 8 – lekkie montaże pomocnicze,
- 8 – standard dla konstrukcji i prefabrykacji,
- 9 – duże obciążenia i dynamiczne połączenia,
- 9 – połączenia wymagające maksymalnej sztywności.
6. Pominięcie wpływu powłoki ochronnej
Warstwa ocynku (galwanicznego lub ogniowego) zwiększa średnicę gwintu nawet o kilkanaście mikrometrów. Jeśli połączenie wymaga dużej precyzji, warto zamówić śruby i nakrętki od jednego producenta lub z jednej partii, co gwarantuje zgodność wymiarową.
7. Brak kontroli tolerancji i standardu
Na rynku wciąż pojawiają się śruby z oznaczeniami niezgodnymi z DIN/ISO. Użycie takiego elementu w konstrukcji grozi utratą parametrów połączenia. Warto wybierać śruby z wybitym oznaczeniem klasy i producenta – to gwarancja kontroli jakości i zgodności z normą.
Jak uniknąć błędów przy doborze?
Przed montażem sprawdź:
- długość śruby wraz z dodatkami (nakrętka, podkładka),
- klasę wytrzymałości śruby i nakrętki,
- rodzaj gwintu i normę,
- powłokę ochronną i materiał,
- oznaczenie producenta.
W razie wątpliwości najlepiej skonsultować się z działem technicznym lub handlowym, który pomoże dobrać śruby zgodne z obciążeniem i środowiskiem pracy.
Najczęściej zadawane pytania
Jak dobrać długość śruby sześciokątnej do konkretnego połączenia?
Długość śruby powinna umożliwiać pełne dokręcenie nakrętki z 1–2 zwojami gwintu wystającymi poza nią.
Czy można mieszać śruby i nakrętki różnych klas?
Nie. Nakrętka powinna mieć klasę co najmniej równą śrubie, np. śruba 8.8 i nakrętka 8.8 lub 10.
Jak rozpoznać jakość śruby?
Po oznaczeniu klasy (np. 8.8) i inicjałach producenta na łbie. Brak znaków to brak gwarancji zgodności z normą.
Czy powłoka ocynkowana wpływa na moment dokręcania?
Tak, zmniejsza tarcie, dlatego moment należy dostosować do rodzaju powłoki i smarowania.
Jaki klucz pasuje do śruby M10?
Do M10 używa się klucza 17 mm. Do M8 – 13 mm, a do M12 – 19 mm.
