Koszty wentylacji i ogrzewania hal basenowych przy zastosowaniu central o różnych konstrukcjach

Analysis of running costs of ventilation and heating in indoor swimming pool halls using various constructions of air handling units

www.localfitness.com.au

www.localfitness.com.au

Na rynku central klimatyzacyjnych występują zasadniczo dwa rozwiązania technologiczne, różniące się stopniem złożoności konstrukcji oraz kosztami eksploatacji. Porównanie ich pod tym ostatnim względem pozwala uzyskać odpowiedź na pytanie, zastosowanie którego z nich jest bardziej opłacalne.

Zobacz także

Castorama Meble do ogrodu, na balkon i taras – jak je wybrać?

Meble do ogrodu, na balkon i taras – jak je wybrać? Meble do ogrodu, na balkon i taras – jak je wybrać?

Meble ogrodowe to nie tylko praktyczne wyposażenie każdego przydomowego ogródka czy tarasu. To także wyjątkowe akcesoria, które podkreślą charakter Twojego domu, pozwolą Ci na wygodny odpoczynek lub zapewnią...

Meble ogrodowe to nie tylko praktyczne wyposażenie każdego przydomowego ogródka czy tarasu. To także wyjątkowe akcesoria, które podkreślą charakter Twojego domu, pozwolą Ci na wygodny odpoczynek lub zapewnią dodatkowe miejsce do pracy. Wybierz kolor, który lubisz, udekoruj meble miękkimi poduszkami i ciesz się niepowtarzalnym charakterem Twojego ogrodu, który docenią goście.

ebm-papst Polska Sp. z.o.o., Jacek Skotak Wentylatory typu „Plug Fans”

Wentylatory typu „Plug Fans” Wentylatory typu „Plug Fans”

Nowe wentylatory typu „Plug Fans” firmy ebm-papst zostały specjalnie zaprojektowane tak, by spełnić wymagania nowoczesnych central wentylacyjnych, ale mogą być także używane tam, gdzie wymagane są: wysoka...

Nowe wentylatory typu „Plug Fans” firmy ebm-papst zostały specjalnie zaprojektowane tak, by spełnić wymagania nowoczesnych central wentylacyjnych, ale mogą być także używane tam, gdzie wymagane są: wysoka sprawność, wydajność, możliwość sprostania dużym oporom przepływu, kompaktowa konstrukcja i płynna regulacja prędkości.

dr inż. Florian Piechurski, mgr inż. Paulina Madej Ocena jakości wody w różnych nieckach basenowych po przeprowadzonej modernizacji systemów jej oczyszczania

Ocena jakości wody w różnych nieckach basenowych po przeprowadzonej modernizacji systemów jej oczyszczania Ocena jakości wody w różnych nieckach basenowych po przeprowadzonej modernizacji systemów jej oczyszczania

W Polsce działa kilkaset basenów z różnymi technologiami uzdatniania wody i niektóre z nich wymagają modernizacji. Zapewnienie wymaganej jakości wody basenowej w nieckach o różnym przeznaczeniu wymaga...

W Polsce działa kilkaset basenów z różnymi technologiami uzdatniania wody i niektóre z nich wymagają modernizacji. Zapewnienie wymaganej jakości wody basenowej w nieckach o różnym przeznaczeniu wymaga m.in. dobrania do nich odpowiednich technologii, tak aby nie przekraczać dozwolonych poziomów chloru i chloroformu w wodzie, a jednocześnie zapewnić czystość mikrobiologiczną. Badania jakości wody przeprowadzone parę lat po modernizacji wskazują na właściwy dobór technologii i poprawną eksploatację...

Pierwsza grupa central klimatyzacyjnych do procesu osuszania hali basenowej wykorzystuje wyłącznie powietrze zewnętrzne. Centrale te wyposażone są w układ odzysku ciepła w formie przeponowych wymienników ciepła (wymienniki krzyżowe, przeciwprądowe, wielostopniowe) lub wymienników z czynnikiem pośredniczącym (rurki ciepła, układy glikolowe).

Odzysk ciepła odbywa się pasywnie – oznacza to, że zużycie energii elektrycznej przez centrale w procesie odzysku ciepła jest względnie małe i ogranicza się głównie do pokonania przez wentylatory oporów przepływu powietrza przez wymiennik ciepła i inne podzespoły. Odzysk ciepła jest ograniczony i nie może przekroczyć 100%.

Druga grupa central wyposażona jest nie tylko w pasywny odzysk ciepła w oparciu o przeponowe lub pośredniczące wymienniki ciepła, ale także w aktywny odzysk w formie pompy ciepła. Pompa ciepła pełni podwójną funkcję – pozwala na silne schłodzenie powietrza usuwanego z budynku, zatem zwiększa odzysk ciepła, a w określonych sytuacjach (na przykład w nocy) umożliwia też osuszanie hali basenowej w recyrkulacji, całkowicie eliminując występowanie wentylacyjnych strat ciepła.

Współczynnik efektywności energetycznej takiej centrali może przekroczyć 100%, przy czym wiąże się to z dostarczeniem dodatkowej znacznej ilości energii elektrycznej do napędu sprężarki.

Porównując te dwie grupy central klimatyzacyjnych, intuicyjnie zakłada się, że centrale wyposażone w aktywny odzysk ciepła powinny być bardziej energooszczędne niż centrale z odzyskiem pasywnym.

W zasadzie należy się zgodzić ze stwierdzeniem, że centrala klimatyzacyjna wysokiej klasy wyposażona w pompę ciepła powinna zapewnić najniższe koszty eksploatacji. Jeśli jednak zastosowana pompa ma niską efektywność energetyczną, a stosunek ceny energii elektrycznej do kosztów ciepła jest odpowiednio wysoki, okazuje się, że stosowanie takiej centrali przestaje być opłacalne w porównaniu z wersją wyposażoną w pasywny odzysk ciepła.

Niniejsza analiza ma na celu określenie orientacyjnych jednostkowych kosztów eksploatacji wentylacji i ogrzewania hali basenowej przy wykorzystaniu central klimatyzacyjnych z pasywnym oraz aktywnym i pasywnym odzyskiem ciepła, a także określenie warunków opłacalności stosowania obydwu rozwiązań.

Opis modelu badawczego

Dla celów uproszczonej analizy kosztów eksploatacji przyjęto model krytej pływalni o następujących parametrach:

    • niecka basenowa: 25×12,5 m,
    • temperatura wody basenowej: 28°C,
    • parametry powietrza w hali basenowej: 30°/54% (14,3 g/kg), przy czym parametry w okresie letnim ulegają zmianie, zgodnie z zapisami normy VDI 2089 [1],
    • obliczeniowe straty ciepła hali basenowej w zimie wynoszą 75 kW i zmniejszają się proporcjonalnie do wzrostu temperatury powietrza zewnętrznego, a przy temperaturze zewnętrznej równej 30°C ustają zupełnie ze względu na brak różnicy temperatur,
    • zyski wilgoci obliczone zgodnie z VDI 2089 i z uwzględnieniem rzeczywistego obciążenia hali basenowej wynoszą 72 kg/h w trybie basenowym i 24 kg/h w trybie spoczynkowym,
    • koszt energii elektrycznej: 0,60 zł/kWh,
    • koszt ciepła technologicznego przyjęto na dwóch poziomach: 0,2 zł/kWh = 55,6 zł/GJ (ciepło trzykrotnie tańsze od energii elektrycznej) oraz 0,15 zł/kWh = 41,6 zł/GJ (ciepło czterokrotnie tańsze od energii elektrycznej),

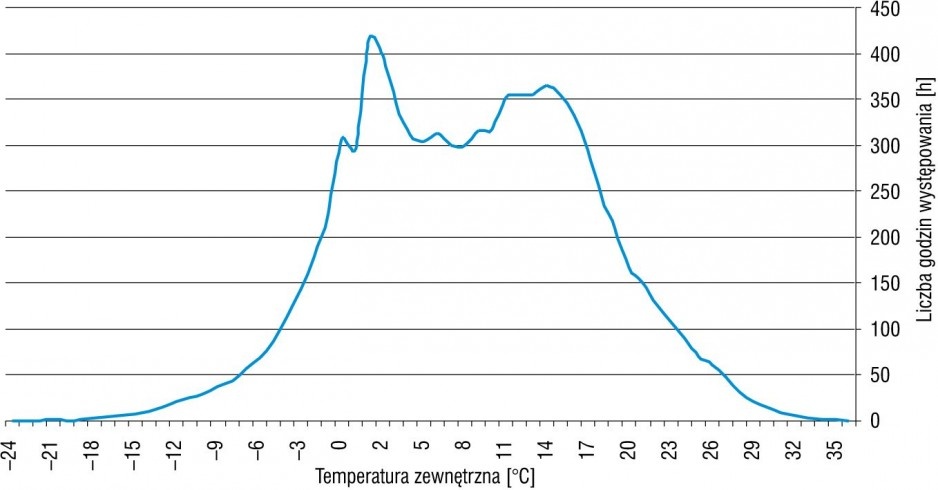

    • częstotliwość występowania stanów pogody przyjęto na podstawie DIN 4710 [2] jak dla niemieckiej Ratyzbony (parametry statystyczne klimatu zbliżone do Warszawy [3]).

W analizie posłużono się normą DIN 4710 z braku dokładnych danych klimatycznych dla miast polskich ujętych w łatwo dostępnych normatywach. Przykładowo norma PN-76/B­‑03420 podaje jedynie wartości obliczeniowe temperatur powietrza zewnętrznego dla zimy i lata, bez podania częstotliwości występowania danych temperatur oraz wartości średnich.

Norma DIN 4710 podaje tabele zawierające korelacje temperatury i wilgotności powietrza zewnętrznego dla wielu niemieckich miast. Wartości tam zawarte uśrednione zostały w okresach 6-minutowych. Norma udostępnia dane pogodowe dla okresu 24-godzinnego (zsumowane parametry dla dnia 7.00–18.00 i nocy 18.00–7.00) oraz oddzielnie dla dnia (7.00–18.00).

Taki podział ułatwia kalkulacje energetyczne dla obiektów klimatyzowanych (biur, basenów i innych), w których następuje rozróżnienie funkcjonalne okresu dziennego (obiekt użytkowany) i nocnego (nieużytkowany).

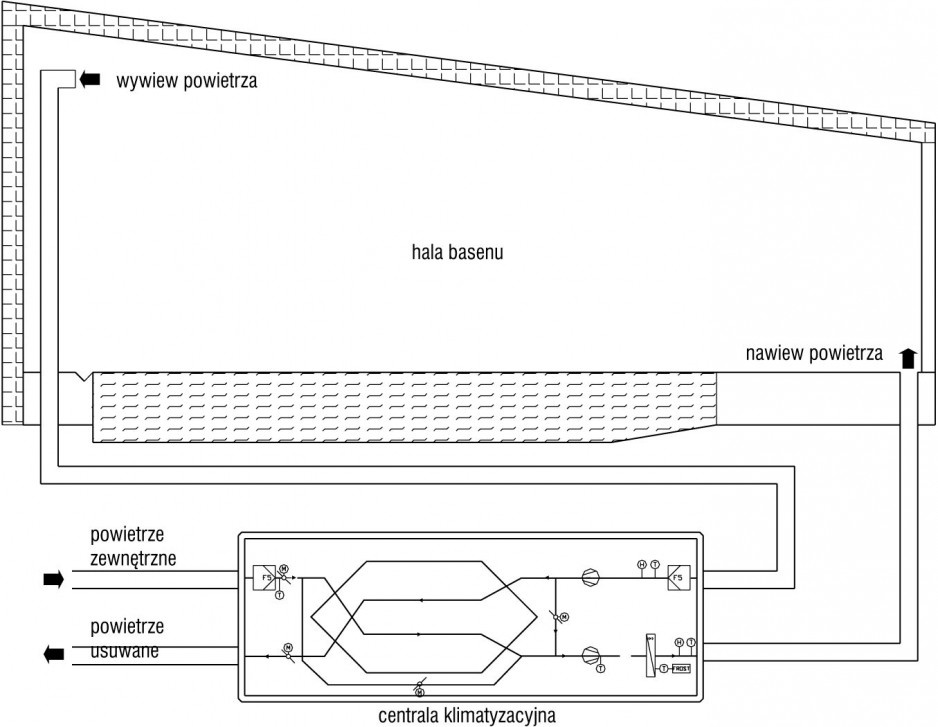

Opis centrali klimatyzacyjnej z pasywnym odzyskiem ciepła (wariant 1)

W wariancie 1 centrala klimatyzacyjna z pasywnym odzyskiem ciepła ma następujące parametry:

    • centrala klimatyzacyjna wyposażona w układ odzysku ciepła z przeciwprądowym płytowym wymiennikiem ciepła o średniorocznej sprawności ponad 90%,
    • nominalny przepływ powietrza nawiewanego i wywiewanego: 15 000 m3/h,
    • zmienny udział powietrza zewnętrznego w zależności od zawartości wilgoci w powietrzu zewnętrznym,
    • spręż dyspozycyjny central: króciec nawiewny 300 Pa, króciec wywiewny 300 Pa, króciec powietrza zewnętrznego 100 Pa, króciec powietrza usuwanego 100 Pa (dla uproszczenia przyjęto, że opory przepływu przez kanały nie zmniejszają się pomimo zmiennego stopnia recyrkulacji powietrza),
    • w trybie spoczynkowym wentylatory w centralach pracują na obniżonych obrotach, co redukuje zużycie energii elektrycznej o 50%,
    • kalkulacje przeprowadzono na podstawie obliczeń z serwera Menerga Designer [4] dla uśrednionych warunków pogodowych dla temperatury: –20°, –15, –10, –5, 0, 5, 10, 15, 20, 25 i 30°C. Liczbę godzin występowania danej temperatury uśredniono tak, że powyżej podane temperatury stanowią środki poszczególnych zakresów.

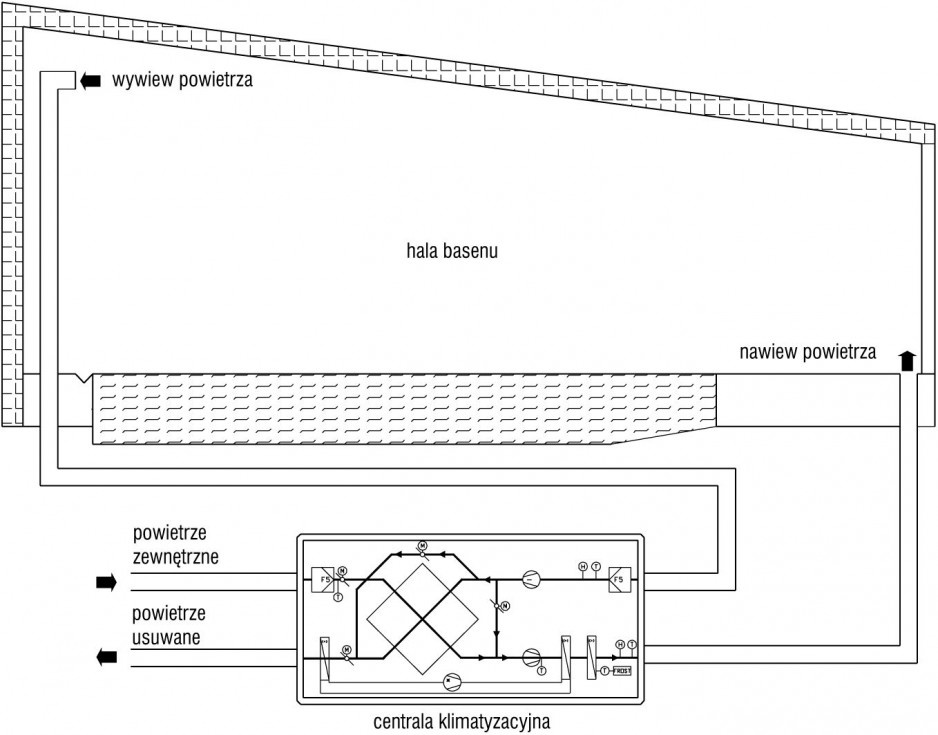

Opis centrali klimatyzacyjnej z aktywnym i pasywnym odzyskiem ciepła (wariant 2)

W wariancie 2 centrala klimatyzacyjna z aktywnym i pasywnym odzyskiem ciepła ma następujące parametry:

    • centrala klimatyzacyjna wyposażona w układ odzysku ciepła z krzyżowym wymiennikiem ciepła o sprawności średniorocznej ok. 70% i pompą ciepła o średniorocznym współczynniku COP powyżej 6,
    • nominalny przepływ powietrza nawiewanego i wywiewanego: 15 000 m3/h,
    • zmienny udział powietrza zewnętrznego w zależności od zawartości wilgoci w powietrzu zewnętrznym,
    • pompa ciepła wykorzystywana zarówno w funkcji zwiększania odzysku ciepła z powietrza usuwanego, jak i w funkcji osuszania w recyrkulacji,
    • intensywność działania pompy maleje wraz ze wzrostem temperatury zewnętrznej, a przy 30°C ustaje zupełnie,
    • spręż dyspozycyjny central: króciec nawiewny 300 Pa, króciec wywiewny 300 Pa, króciec powietrza zewnętrznego 100 Pa, króciec powietrza usuwanego 100 Pa (dla uproszczenia przyjęto, że opory przepływu przez kanały nie zmniejszają się pomimo zmiennego stopnia recyrkulacji powietrza),
    • gdy nastawy temperatury i wilgotności są utrzymane, wentylatory w centralach pracują na obniżonych obrotach, co redukuje ich zużycie energii elektrycznej o 50%,
    • kalkulacje przeprowadzono na podstawie obliczeń z serwera Menerga Designer dla uśrednionych warunków pogodowych dla temperatury: –20, –15, –10, –5, 0, 5, 10, 15, 20, 25 i 30°C. Liczbę godzin występowania danej temperatury uśredniono tak, że powyżej podane temperatury stanowią środki poszczególnych zakresów.

Analiza kosztów eksploatacji

Wykorzystując powyżej przedstawione dane wejściowe uzyskano wyniki obliczeń dla dwóch alternatywnych poziomów cen ciepła i energii elektrycznej. Przy założeniu, że energia elektryczna kosztuje 0,6 zł/kWh i jest trzykrotnie droższa od ciepła (0,2 zł/kWh), obliczono jednostkowe godzinowe koszty eksploatacji wentylacji i ogrzewania hali basenowej w zależności od zmiennej temperatury zewnętrznej. Wyniki przedstawiono na rys. 4 i 5.

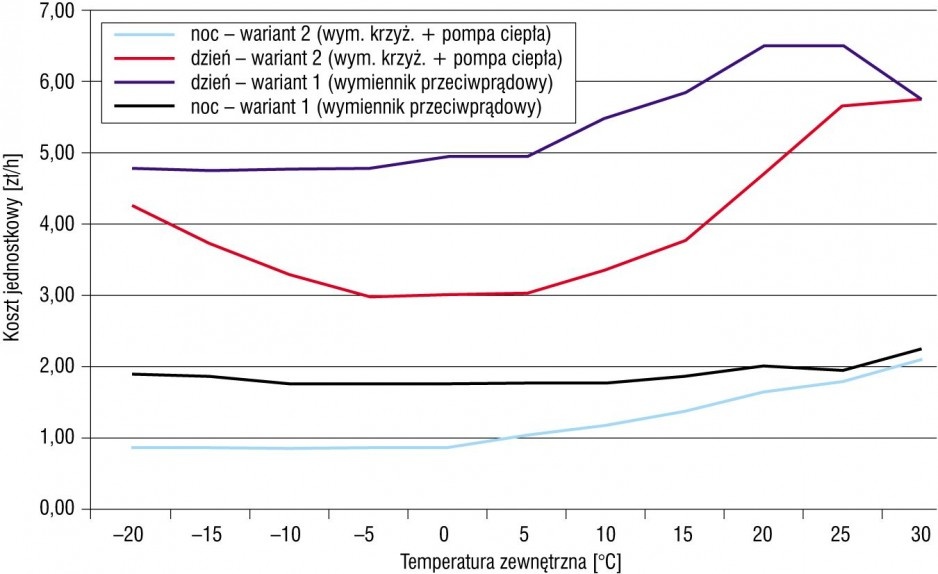

Jednostkowy godzinowy koszt dostarczenia powietrza nawiewanego

Rys. 4. Jednostkowy godzinowy koszt dostarczenia powietrza nawiewanego o temperaturze 30⁰C przy danej temperaturze zewnętrznej dla wariantu 1 i wariantu 2; energia elektryczna 0,6 zł/kWh, ciepło 0,2 zł/kWh

Jednostkowy godzinowy koszt eksploatacji wentylacji i ogrzewania

Rys. 5. Jednostkowy godzinowy koszt eksploatacji wentylacji i ogrzewania hali basenowej przy danej temperaturze zewnętrznej dla wariantu 1 i wariantu 2; energia elektryczna 0,6 zł/kWh, ciepło 0,2 zł/kWh


Źródło: Menerga




Alternatywnie przyjęto założenie, że energia elektryczna kosztuje 0,6 zł/kWh i jest czterokrotnie droższa od ciepła (0,15 zł/kWh). Obliczono jednostkowe godzinowe koszty eksploatacji wentylacji i ogrzewania hali basenowej w zależności od zmiennej temperatury zewnętrznej. Wyniki przedstawiono na rys. 6 i 7.

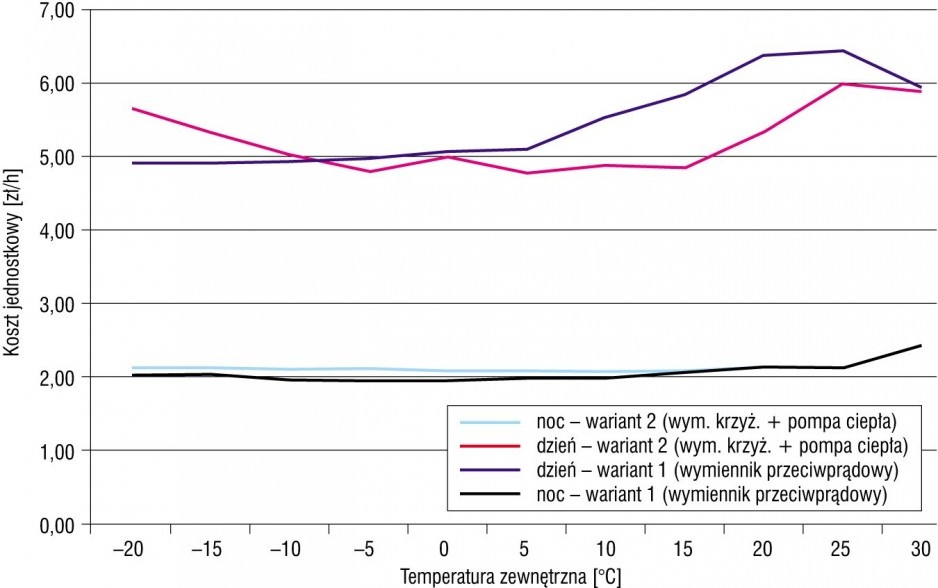

 Jednostkowy godzinowy koszt dostarczenia powietrza nawiewanego

Rys. 6. Jednostkowy godzinowy koszt dostarczenia powietrza nawiewanego o temperaturze 30⁰C przy danej temperaturze zewnętrznej dla wariantu 1 i wariantu 2; energia elektryczna 0,6 zł/kWh, cieło 0,15 zł/kWh

Jednostkowy godzinowy koszt dostarczenia powietrza nawiewanego

Rys. 7. Jednostkowy godzinowy koszt dostarczenia powietrza nawiewanego o temperaturze 30⁰C przy danej temperaturze zewnętrznej dla wariantu 1 i wariantu 2; energia elektryczna 0,6 zł/kWh, ciepło 0,15 zł/kWh

Wnioski

Na podstawie powyższej analizy można stwierdzić, że ogólne roczne koszty wentylacji i ogrzewania hali basenowej w wariantach 1 i 2 różnią się przy przyjętych założeniach zaledwie o kilka procent.

Podstawiając różne dane wejściowe, stwierdzono, że wraz ze spadkiem ceny ciepła przy stałej cenie energii elektrycznej opłacalność zastosowania centrali klimatyzacyjnej z pompą ciepła maleje. Z kolei przy zwiększeniu ceny ciepła i niezmiennym koszcie energii elektrycznej zastosowanie pompy ciepła staje się coraz bardziej opłacalne.

Centrala klimatyzacyjna z przeciwprądowym wymiennikiem ciepła (wariant 1) charakteryzuje się względnie dużym zapotrzebowaniem na energię, co wpływa na koszty eksploatacji. Jej zaletą jest mniejsza liczba elementów ruchomych i prostsza zasada działania, co przekłada się na żywotność instalacji, a także koszty konserwacji i serwisu.

Centrala klimatyzacyjna z wymiennikiem krzyżowym i pompą ciepła (wariant 2) zużywa za to znaczne ilości energii elektrycznej, kompensując to minimalnym zużyciem ciepła. Z tego jednak powodu koszty eksploatacji tej centrali są bardziej uzależnione od wzrostu ceny energii elektrycznej. Zastosowanie sprężarkowego układu chłodniczego wymusza wyższe koszty obsługi bieżącej. Konieczne jest okresowe sprawdzenie szczelności, a żywotność sprężarek jest wprawdzie coraz dłuższa, ale ograniczona.

Należy też podkreślić, że pompa ciepła jest składnikiem centrali działającym okresowo, tylko wówczas, gdy konieczne jest obniżenie wilgotności powietrza oraz dostarczenie odpowiednio wysokiej mocy grzewczej. Oznacza to, że czas działania układu sprężarkowego w rzeczywistych warunkach może być krótszy, choćby z powodu mniejszego zapotrzebowania na osuszanie lub ciepło.

W analizie posłużono się wynikami obliczeń dotyczących centrali klimatyzacyjnej o wysokim współczynniku COP. Podobna analiza przeprowadzona dla centrali klimatyzacyjnej z pompą ciepła o niższym COP wykazałaby, że jej zastosowanie staje się nieopłacalne w porównaniu z wysokosprawnym, 90-proc. pasywnym odzyskiem ciepła.

Artykuł powstał na podstawie referatu wygłoszonego podczas IX Sympozjum Naukowo-Technicznego „Instalacje basenowe”, Zakopane 2013

Literatura

  1. VDI 2089:01-2010 Blatt 1. Technische Gebäudeausrüstung von Schwimmbädern. Hallenbäder.
  2. DIN 4710:11-1982 Dane meteorologiczne do obliczania zużycia energii.
  3.  Więcek K., Analiza rozwiązań energooszczędnych wentylacji basenów publicznych, praca dyplomowa, Wydział Inżynierii Środowiska Politechniki Warszawskiej, Warszawa 2003.
  4. www.menerga.com/designer.
