Zasobniki, oprzyrządowanie i armatura słonecznych systemów grzewczych Niezbędnik instalatora słonecznych systemów grzewczych cz. 4
Domowe instalacje solarne
Ekoheat
W słonecznym systemie grzewczym istotną rolę odgrywa właściwa współpraca kolektorów słonecznych z pozostałymi elementami. W artykule omówiono podstawowe zagadnienia dotyczące magazynowania ciepła w zasobnikach oraz sposobów wykorzystania wymienników ciepła i regulatorów, a także aspektów bezpieczeństwa.
Zobacz także
ESBE Kolektory i zawór temperaturowy w jednej instalacji?
W instalacjach z kolektorami słonecznymi wykorzystywane są zwykle zawory do ogrzewania słonecznego. Jeżeli jest to jednak system grzewczy z kotłem na paliwo stałe i kolektorami słonecznymi, po stronie...
W instalacjach z kolektorami słonecznymi wykorzystywane są zwykle zawory do ogrzewania słonecznego. Jeżeli jest to jednak system grzewczy z kotłem na paliwo stałe i kolektorami słonecznymi, po stronie kotła montuje się zawór temperaturowy.
Rafał Kowalski Regulacja hydrauliczna baterii kolektorów słonecznych
Warunki eksploatacyjne i zależności hydrauliczne w termicznych instalacjach kolektorów słonecznych wymagają zastosowania elementów regulacyjnych i bezpieczeństwa, żeby z jednej strony efektywnie wykorzystać...
Warunki eksploatacyjne i zależności hydrauliczne w termicznych instalacjach kolektorów słonecznych wymagają zastosowania elementów regulacyjnych i bezpieczeństwa, żeby z jednej strony efektywnie wykorzystać energię solarną, a z drugiej zagwarantować bezpieczeństwo użytkowania.
dr inż. Paweł Kowalski Kolektory słoneczne - dofinansowania
Od kilku tygodni inwestorzy mają szanse skorzystać z 45% dofinansowania do kupna i montażu instalacji solarnej. Dofinansowania udziela Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej (NFOŚiGW)...
Od kilku tygodni inwestorzy mają szanse skorzystać z 45% dofinansowania do kupna i montażu instalacji solarnej. Dofinansowania udziela Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej (NFOŚiGW) poprzez sieć banków z którymi podpisał umowy (Bank Ochrony Środowiska S.A., Bank Polskiej Spółdzielczości S.A. oraz zrzeszone Banki Spółdzielcze, Gospodarczy Bank Wielkopolski S.A. oraz zrzeszone Banki Spółdzielcze, Krakowski Bank Spółdzielczy, Warszawski Bank Spółdzielczy, Mazowiecki Bank Regionalny...
Magazynowanie ciepła
Standardowe domowe instalacje solarne osiągają dużo mniejsze moce niż zastosowane w tych samych budynkach konwencjonalne systemy grzewcze. Ponieważ instalacja solarna osiąga swoją moc w sposób nierównomierny, zależny od zmiennego natężenia promieniowania słonecznego, często również niedostępnego, kolektory słoneczne muszą współpracować z zasobnikami – dobrze zwymiarowanymi pod względem wielkości i wydajności oraz wyposażonymi w wymienniki ciepła.
Przy doborze pojemności zasobników dobrze sprawdza się w praktyce zastosowanie współczynnika 1,5 lub 2-krotnej wartości dziennego zapotrzebowania na ciepłą wodę użytkową. Większe zasobniki pozwalają co prawda na magazynowanie większej ilości energii, ale występujący w nich niższy poziom temperatury prowadzi do częstszego uruchamiania dodatkowego źródła energii.
Zasobnik solarny

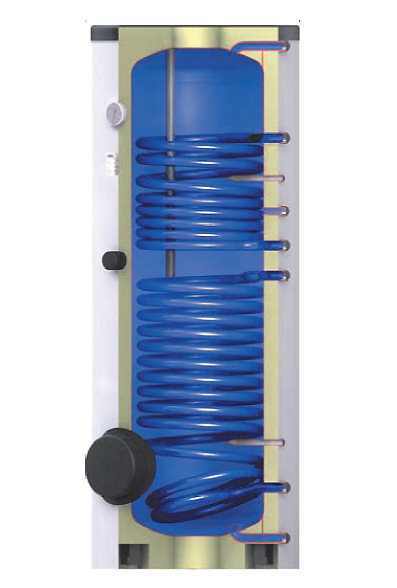

W budynkach jedno- i dwurodzinnych najczęściej zastosowanie znajdują zasobniki o pojemności od 200 do 500 litrów. Wyposażone są one w dwie wężownice: dolna podłączona jest do obiegu kolektorów słonecznych wykorzystujących energię słoneczną do podgrzania wody, a górna podłączona jest do kotła grzewczego i służy do zwiększenia temperatury wody do zadanego poziomu, gdy kolektory słoneczne nie są w stanie tej temperatury uzyskać samodzielnie (rys. 1).
Z powodu różnej gęstości wody zimnej i ciepłej w zasobniku tworzą się warstwy temperaturowe. Lżejsza ciepła woda gromadzi się w górnej części zasobnika, a zimna w dolnej. To grawitacyjne tworzenie się warstw temperaturowych nazywane jest w technice solarnej termosyfonem.
Tworzenie się warstw temperaturowych ułatwiać może budowa zasobnika (mała średnica, duża wysokość). W zasobnikach o smukłej budowie występuje bardzo małe wyrównanie temperatur poszczególnych warstw poza okresami ładowania. Dzięki niskim temperaturom w dolnej części zasobnika uzyskuje się możliwość solarnego ładowania nawet przy stosunkowo małej wartości natężenia promieniowania słonecznego.
Każdy wysokowydajny zasobnik wyposażony jest w odpowiednią izolację cieplną. Sama grubość warstwy izolacyjnej nie zapewnia jednak dobrego efektu, jeśli materiał izolacji jest niskiej jakości. Izolacja cieplna powinna dobrze przylegać i pokrywać całą powierzchnię zasobnika, czyli również jego spód.
Materiały izolacyjne powinny być wolne od polichlorków winylu oraz chlorofluorowęglowodoru (związek chloro- i fluoropochodny). W celu ograniczenia strat ciepła dobre zasobniki posiadają pełną izolację cieplną w obrębie króćców.
Przyjmuje się, że współczynnik strat ciepła w zasobnikach nie powinien przekraczać wartości 2 W/K. Dobry zasobnik o współczynniku strat wynoszącym 1,5 W/K traci w ciągu roku około 450 kWh mniej energii w porównaniu z zasobnikiem o współczynniku strat 3 W/K, przy różnicy temperatur rzędu 35 K.
Jeżeli przyjmiemy, że standardowy kolektor słoneczny o powierzchni około 2 m2 dostarcza w skali roku energię w wysokości 1200 kWh, strata ciepła spowodowana złą izolacją zasobnika jest znacząca.
Należy pamiętać, że w przypadku gromadzenia w zasobniku wody o dużej twardości, z dużą zawartością wapnia powinno się zadbać o utrzymywanie temperatury nieprzekraczającej 60°C. W przeciwnym razie na powierzchniach wężownic osadzać się będzie kamień, co doprowadzi do obniżenia wydajności przewodzenia ciepła.
Warstwa osadu o grubości 2 mm może prowadzić do spadku wydajności wężownicy o 20%, a warstwa o grubości 5 mm – nawet do 40%. Równocześnie kruszący się kamień osadza się na dnie zasobnika i prowadzi do jego zaszlamienia.
Króćce zasobnika
Zimna woda
Doprowadzenie zimnej wody powinno zostać wykonane w sposób ograniczający możliwość wymieszania z ciepłą wodą, a tym samym zniszczenia warstw temperaturowych w zasobniku. Dla zabezpieczenia się przed taką możliwością we wnętrzu zasobnika stosowane są niekiedy płyty nakierowujące strumień dopływającej wody.
Ciepła woda
W konwencjonalnych zasobnikach ciepła woda pobierana jest od góry zasobnika. Przy ustaniu poboru wody wychładza się ciepła woda znajdująca się w przewodzie. Konsekwencją jest opadanie tej wychłodzonej wody do wnętrza zasobnika oraz zakłócenie warstw temperaturowych. Prowadzi to do znacznych strat, które mogą sięgać 15% łącznych strat ciepła w zasobniku.
Lepszym rozwiązaniem jest poprowadzenie przewodu odbiorczego od góry do wnętrza zasobnika za pomocą przystosowanego do tego celu kołnierza. Unika się wówczas zbędnych strat ciepła.
Wymiennik ciepła
Solarny wymiennik ciepła, wykonany najczęściej w postaci wężownicy, powinien być tak usytuowany, by zapewniał grzanie całej dolnej części zasobnika aż do jego dna.
Wężownica kotła grzewczego umieszczona w górnej części zasobnika powinna zapewniać szybkie ogrzanie pojemności dyspozycyjnej związanej z zapotrzebowaniem dziennym na ciepłą wodę użytkową. Powinna równocześnie umożliwiać wężownicy solarnej efektywne ładowanie nawet najmniejszych ilości energii słonecznej do zimnej części zasobnika.
Cyrkulacja
Dla szybkiego uzyskania ciepłej wody użytkowej w punktach odbioru rozległej sieci przewodów stosuje się często przewody cyrkulacji. Zaletą jest oszczędność wody, a wadą może być zniszczenie warstw temperaturowych w zasobniku oraz straty ciepła w przewodach.
Z uwagi na fakt, że straty ciepła na przewodach cyrkulacji mogą przybierać znaczne rozmiary, trzeba zadbać o ich bardzo dobrą izolację. W każdym wypadku należy ograniczać czas pracy pompy cyrkulacyjnej. Poza wyłącznikiem czasowym stosuje się też inne, tzw. inteligentne regulowanie.
W tym przypadku sygnały sterujące pompą cyrkulacyjną odbierane są bezpośrednio z zasobnika (wzrost temperatury lub przepływ), co powoduje, że otwarcie jakiegokolwiek punktu odbioru wody wywołuje uruchomienie pompy. Króciec cyrkulacji powinien się znajdować na wysokości ok. 2/3 zasobnika.
W nowym budownictwie jednorodzinnym dąży się do likwidacji przewodów cyrkulacyjnych poprzez zastosowanie krótkich odcinków rur i bardzo dobrych izolacji oraz małych średnic przewodów. Równocześnie stosuje się układy z obejściem, w których za pompą cyrkulacyjną znajduje się zawór trójdrogowy otwierający drogę do zasobnika dopiero wówczas, gdy temperatura obniży się, np. do 40°C. Unika się tym sposobem wad cyrkulacji w układzie tradycyjnym.
Materiały zasobników
Zasobniki ciśnieniowe są najczęściej emaliowane albo wykonywane ze stali nierdzewnej. Zasobniki ze stali nierdzewnej są zwykle lżejsze i nie wymagają obsługi czy konserwacji, są przy tym jednak droższe i wrażliwe na działanie wody zawierającej duże ilości chloru.
Zasobniki stalowe emaliowane są potencjalnie narażone na korozję, gdyż w wodzie znajduje się zawsze pewna ilość powietrza, którego składnikiem jest tlen mogący wywołać efekt utleniania. Ponieważ emaliowanie związane jest często z występowaniem problemu miejscowych defektów, które powstają w trakcie produkcji albo transportu, może dochodzić do rdzewienia odsłoniętych fragmentów stali.
Dlatego niezbędne jest wyposażenie zasobnika w anody magnezowe albo obcowzbudne. Magnez, który jest mniej szlachetny od stali, rozkłada się z biegiem czasu i zapobiega w ten sposób rdzewieniu stali zasobnika, anoda ta bywa w związku z tym nazywana również anodą ofiarną.
W przypadku anody obcowzbudnej zapobiega się korozji poprzez wytworzenie napięcia elektrycznego pomiędzy anodą a materiałem zasobnika. Anoda przejmuje funkcję mniej szlachetnego metalu, z tą zaletą, że się nie rozkłada, a zużycie energii nie przekracza 1 W.
Zasobniki ładowane warstwowo

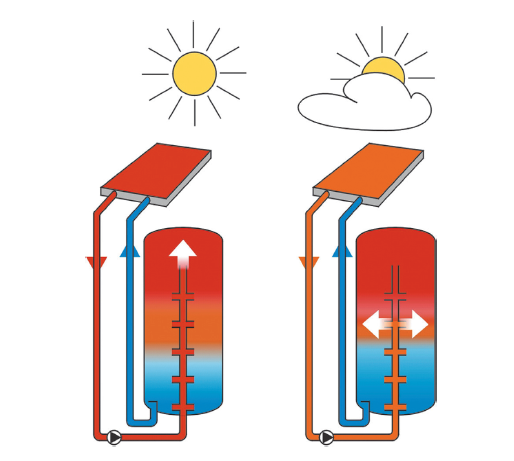

Zasobniki warstwowe umożliwiają doprowadzenie wody pozyskanej za pośrednictwem promieniowania słonecznego bezpośrednio do poziomu, na którym znajduje się warstwa wody o identycznej temperaturze.
Dzięki temu możliwe jest pozyskanie bezpośrednio z energii słonecznej wody o wymaganej temperaturze bez konieczności wcześniejszego grzania całej objętości zasobnika. Równocześnie dolna część zasobnika pozostaje zimna, dzięki czemu kolektory słoneczne mogą osiągać wysoką sprawność (rys. 2).
Wiele zasobników ładowanych warstwowo wykonywanych jest jako bufory ciepła (rys. 3). Ciepła woda użytkowa uzyskiwana jest wówczas za pośrednictwem różnych technik: systemu zbiornik w zbiorniku, wewnętrznego wymiennika ciepła czy zewnętrznego wymiennika ciepła z pompą sterowaną elektronicznie.
Bufory ciepła ładowane warstwowo mają kilka podstawowych zalet:
- brak zagrożeń higienicznych,
- prosty sposób wspomagania ogrzewania kolektorami słonecznymi,
- bardzo dobra współpraca z kotłami kondensacyjnymi.
Z kolei do wad tego rozwiązania należeć mogą:
- ograniczona wielkość rozładowania zasobnika,
- niższa sprawność sytemu w układzie przygotowania ciepłej wody użytkowej (dwa wymienniki ciepła).
Bufory ładowane warstwowo stosowane są często w instalacjach solarnych pracujących w systemie wolnego przepływu (tzw. low-flow). Niski przepływ w obiegu kolektorów słonecznych (od 8 do 15 l/m2h) umożliwia ogrzanie medium roboczego do wyższego poziomu temperatur.
Uzyskuje się dzięki temu: niższe przepływy umożliwiające zmniejszenie kosztów rurociągów (mniejsze średnice rur, mniejsze straty w rurociągach), ograniczenie kosztów dzięki zmniejszonym parametrom komponentów instalacji oraz zmniejszenie potrzeb energetycznych związanych z dogrzewem.
Technika ładowania i regulacji
Wymienniki ciepła
Zastosowanie wymiennika do przekazania wodzie użytkowej ciepła pozyskanego przez kolektory słoneczne jest niezbędne z uwagi na fakt, że medium roboczym w standardowych instalacjach solarnych jest mieszanina glikolu i wody. Glikol kwalifikowany jest jako medium niebezpieczne i nie powinien się przedostawać do wody pitnej.
Dla ograniczenia strat ciepła kolektora słonecznego ciepło powinno być przenoszone do zasobnika już przy różnicach temperatur rzędu 5–8 K. Rozróżnia się wewnętrzne oraz zewnętrzne wymienniki ciepła.
Wymiennik zewnętrzny pracuje na zasadzie przepływów przeciwprądowych. W tym przypadku w wymienniku płytowym albo płaszczowo-rurowym dwie ciecze, to jest medium przenoszące ciepło oraz podgrzewana woda użytkowa, prowadzone są względem siebie w kierunkach przeciwnych.
W trakcie tego ruchu ciepło z medium grzewczego przekazywane jest wodzie użytkowej. Wymiennik płytowy charakteryzuje się przenoszeniem bardzo dużej mocy na małej przestrzeni i może obsługiwać kilka zasobników.
Zalety wymiennika zewnętrznego są następujące: moc przekazywania energii jest większa niż w wymienniku wewnętrznym, nie obniża się wydajność w wyniku osadzenia się kamienia, jeden wymiennik obsługiwać może kilka odbiorników. Jest to jednak rozwiązanie droższe niż zastosowanie wymiennika wewnętrznego, wymagane jest też zastosowanie dodatkowej pompy. Wymienniki płytowe znajdują zastosowanie głównie w większych instalacjach.
Wymienniki wewnętrzne wykonywane są z rur gładkich albo żebrowanych. Wymienniki z rur gładkich są zabudowywane fabrycznie w zasobnikach, zwykle w formie wężownicy.
Wymienniki żebrowane dzięki swojej zwartej budowie mogą być mocowane w zasobniku za pośrednictwem specjalnego kołnierza. Na ich czynnej powierzchni przenoszenia ciepła może się osadzać kamień w znacznie szybszym stopniu, niż ma to miejsce w wymiennikach gładkich, a efektem może być znaczny spadek wydajności.
Wymiennik z rury gładkiej wykonywany jest najczęściej ze stali emaliowanej albo chromowo-niklowej, ma mniejszą tendencję do osadzania się kamienia, ma też większą wydajność w odniesieniu do 1 m2 powierzchni wymiany. Z uwagi na znaczne długości rury wymaga też więcej miejsca w zasobniku.
Wymiennik żebrowany wykonywany jest najczęściej z miedzi, czasami pokrytej specjalną powłoką. Dzięki dużej powierzchni żeber wymiennik taki ma mniejsze gabaryty. Pionowe usytuowanie wymienników w zasobnikach jest z reguły korzystniejsze, gdyż występuje w takim przypadku wspomaganie uwarstwienia temperaturowego.
Wymienniki powinny być tak podpięte do obwodu solarnego, by przepływ następował w wymienniku od góry w dół, tak aby nie następowało wyprowadzanie ciepła. Przy poziomej zabudowie wymiennika zachodzi gorsze konwekcyjne odprowadzanie ciepła i wzrasta niebezpieczeństwo osadzenia się kamienia.
Stacja/grupa solarna
Dla uproszczenia montażu instalacji solarnej podstawowe elementy armatury umieszczane są w jednym miejscu, tzw. stacji solarnej (rys. 4), i oferowane przez większość producentów jako kompletnie zmontowane.

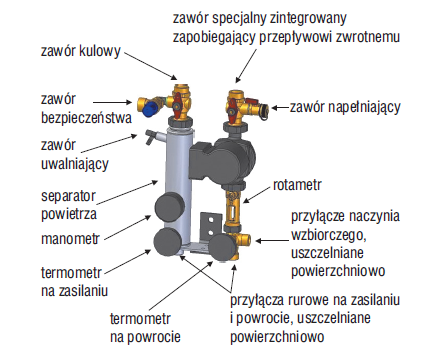

W stacji solarnej zintegrowane są: armatura do napełniania i opróżniania, służąca do płukania, napełniania i opróżniania instalacji, podzespoły kontroli i monitoringu, takie jak termometry, manometr i rotametr, oraz grupa bezpieczeństwa.
Pompa obiegowa przeznaczona do transportu medium grzewczego umieszczona jest na gałęzi powrotu instalacji solarnej i zabudowana tak, by jej oś obrotu była pozioma. Przy eksploatacji pompy należy zapewnić jej pracę w zakresie dopuszczalnych temperatur roboczych. Praca ze zbyt wysokimi temperaturami prowadzi do szybkiego uszkodzenia pompy.
Rotametr służy do ustalenia zalecanego przez producenta kolektorów słonecznych przepływu w obiegu solarnym. Regulację zgrubną przepływu uzyskać można, zmieniając bieg pompy solarnej, rotametr pozwala na precyzyjne ustalenie przepływu.
Zawór zwrotny powinien spełniać funkcję zaworu antygrawitacyjnego zabezpieczającego przed wydostawaniem się ciepła z zasobnika w kierunku kolektorów słonecznych. Należy zadbać o to, aby zawór ten można było odblokować (otworzyć).
Regulator/sterownik
Zadaniem regulatora instalacji solarnej jest sterowanie pompą obwodu solarnego w taki sposób, by optymalnie wykorzystać dostępną energię słoneczną. Najczęściej chodzi tu o proste elektroniczne sterowanie różnicą temperatur.
W przypadku standardowej, najprostszej instalacji z regulatorem różnicowym stosowane są dwa czujniki temperatury. Pierwszy zamontowany jest w najgorętszym punkcie obwodu solarnego, to jest w kolektorze słonecznym, a drugi w zasobniku na wysokości wymiennika ciepła obwodu solarnego. Wartości temperatur są porównywane przez sterownik, który załącza pompę poprzez przekaźnik, gdy osiągnięta zostaje różnica temperatur załączania.
Ustawienie właściwej różnicy temperatur załączania zależy od wielu czynników. Zasadniczo obowiązuje zasada, że im większe przewody instalacji, tym wyższa powinna być ustalona różnica temperatur lub zwłoka w załączaniu pompy. Standardowe wartości różnicy temperatur załączania wynoszą 5–10 K, a różnica temperatur, przy której nastąpi wyłączenie, to ok. 3 K. Bywa, że opcjonalnie oferowany jest trzeci czujnik służący do pomiaru temperatury w górnej części zasobnika.

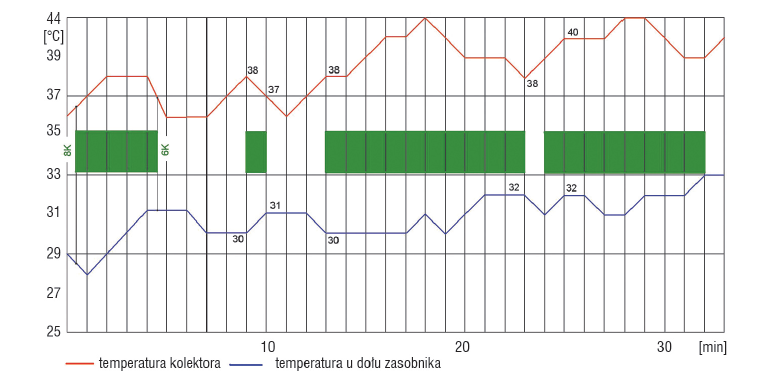

Dla lepszego zobrazowania funkcjonowania regulatora różnicowego sporządzono przykładowy rysunek przedstawiający momenty załączania się pompy obiegowej (kolorem zielonym zaznaczono okresy pracy pompy) przy nastawionej wartości różnicy temperatur załączania 8 K i wyłączania 6 K (rys. 5).
Skuteczność działania regulatorów zależy przede wszystkim od umiejscowienia czujników temperatury. Czujnik temperatury kolektora słonecznego umieszczony jest zwykle w tulei zanurzeniowej w rurze zbiorczej lub w tulei przylegającej do rury zbiorczej, względnie w tulei przylegającej bezpośrednio do absorbera w pobliżu wylotu z kolektora słonecznego.
Czujnik temperatury kolektora musi zmierzyć temperaturę występującą przy stagnacji instalacji solarnej. Solarny czujnik temperatury w zasobniku umieszczony jest na wysokości wymiennika ciepła jako czujnik zanurzeniowy albo przylgowy. W górnej części zasobnika znajdować się może czujnik umieszczony przy wymienniku dodatkowego źródła ciepła przekazujący do regulatora informację o rozpoczęciu i zakończeniu dogrzewu.
Z uwagi na fakt, że czujniki temperatury różnych producentów mają odmienne charakterystyki oporu, zależne od czynników materiałowych i temperaturowych, nie można ich bez wcześniejszego sprawdzenia zamieniać.

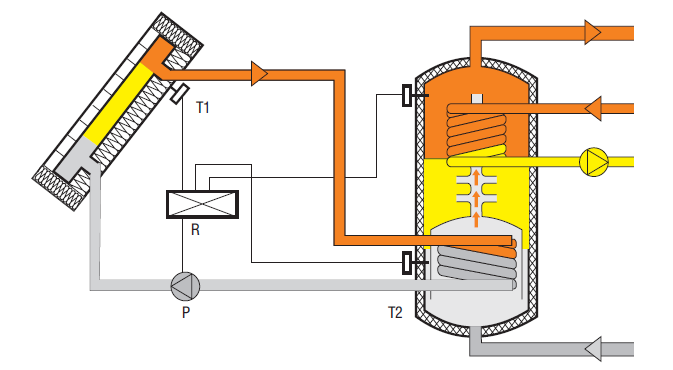

Przykładowy sposób działania regulatora R w standardowej instalacji solarnej przedstawiono na rys. 6. W przypadku zimnego zasobnika o temperaturze wody T2 rzędu 10°C przy nastawionej różnicy temperatur wynoszącej 7 K pompa obiegowa P uruchomi się, gdy temperatura na czujniku kolektora słonecznego T1 wyniesie 17°C, co w trakcie letniego poranka możliwe jest rano.
