Wodomierze – typy urządzeń

Nie ma uniwersalnych wodomierzy, a różnice pomiędzy nimi określa się za pomocą kilkunastu parametrów. Tym samym dobór tych urządzeń powinien uwzględniać kilka przesłanek, a do tego konieczny jest klarowny system rozróżniania urządzeń.

Najpopularniejszym urządzeniem jest wodomierz mechaniczny, który zapewnia bardzo dobrą jakość w stosunku do ceny. Jego konstrukcja zawiera wirnik, a przepływająca woda wprawia go w ruch obrotowy przekazywany do liczydła, który pokazuje wskazanie do odczytu.

Sposób, w jaki ruch wirnika przekazywany jest do liczydła, określa jeden z podziałów wodomierzy na dwa typy:

  • mokrobieżny – ruch wirnika jest bezpośrednio przekazywany na zębatki liczydła, obie części są połączone i znajdują się w jednej komorze, przez którą przepływa woda, lub wypełnione są na stałe roztworem wody z gliceryną.
  • suchobieżny – konstrukcyjnie podzielony jest na dwie odseparowane od siebie komory. W komorze mokrej znajduje się wirnik, w suchej natomiast znajduje się licznik liczydła. Ruch wirnika przekazywany jest do liczydła za pomocą magnesów umieszczonych w obu komorach oraz mechanizmu sprzęgła magnetycznego.

Oba rozwiązania mają swoje plusy i minusy. W wodomierzu mokrobieżnym woda przepływa przez liczydło, nanosząc zanieczyszczenia i narażając urządzenie na czynniki korozyjne oraz zamulenia. Aby tego uniknąć, stosuje się liczydła na stałe wypełnione roztworem gliceryny. Ich zaletą jest jednak całkowita obojętność magnetyczna, tzn. że jego pracy nie można zakłócić, oddziałując polem magnetycznym na urządzenie np. poprzez przyłożenie magnesu.

Z kolei wodomierze suchobieżne zawierają magnesy, których pracę może zakłócić pojawienie się innego magnesu zewnętrznego. Wówczas może dojść do zaburzenia istniejącego między nimi pola magnetycznego, które wprawia w ruch zębatki liczydła, co spowoduje nieprawidłowe naliczanie. Ich zaletą jest natomiast odporność na zanieczyszczenia nanoszone przez wodę, ponieważ wirnik posiada system samooczyszczenia.

Pod względem kształtu wirnika wodomierze dzieli się na skrzydełkowe i śrubowe. Różnica w budowie wynika z zastosowania: wodomierze skrzydełkowe stosuje się do małych przepływów, np. w mieszkaniach; a śrubowe – do dużych, np. w przemyśle.

Wodomierze skrzydełkowe dzielą się na:

  • jednostrumieniowe – w konstrukcji tej woda dopływa do wirnika jednym zwartym strumieniem;
  • wielostrumieniowe – w konstrukcji tej wirnik ma dodatkową osłonę ze szczelinami powodującymi rozbicie strumienia, a tym samym dopływ wody do wirnika następuje wieloma mniejszymi strumieniami.

Na rynku dostępne są także wodomierze do zastosowań specjalnych, takie jak: wodomierz irygacyjny przeznaczony do instalacji, który wraz z wodą niesie duże zanieczyszczenia; wodomierz sprzężony, który ma zastosowanie w instalacjach o dużym zróżnicowaniu w przepływach wody, np. w budynkach użyteczności publicznej, zakładach przemysłowych oraz w instalacjach posiadających przyłącza hydrantowe.

Obok wodomierzy mechanicznych znaleźć można także wodomierze ultradźwiękowe o wysokiej dokładności pomiarów oraz wodomierze objętościowe – niezwykle precyzyjne, ale i wrażliwe na zanieczyszczenia wody.

Wodomierz DHM 1000

Wodomierz DHM 1000 Wodomierz DHM 1000 Do porównania
  • Typ - budowa

    :
    Wodomierz wielostrumieniowy, suchobieżny
  • Średnica nominalna DN

    :
    DN = 15-50 mm

www Czytaj całość »

Wodomierz DHV 1300

Wodomierz DHV 1300 Wodomierz DHV 1300 Do porównania
  • Typ - budowa

    :
    Wodomierz objętościowy
  • Średnica nominalna DN

    :
    DN = 8 mm

www Czytaj całość »

Wodomierz komorowo-objętościowy ADJ

Wodomierz komorowo-objętościowy ADJ Wodomierz komorowo-objętościowy ADJ Do porównania
  • Typ - budowa

    :
    Wodomierz komorowo-objętościowy
  • Średnica nominalna DN

    :
    DN = 15 mm

www Czytaj całość »

Wodomierz wielostrumieniowy DHM 1100

Wodomierz wielostrumieniowy DHM 1100 Wodomierz wielostrumieniowy DHM 1100 Do porównania
  • Typ - budowa

    :
    wodomierz wielostrumieniowy, licznik sucho bieżny ze sprzęgłem magnetycznym
  • Średnica nominalna DN

    :
    DN = 15-50 mm

www Czytaj całość »

Wodomierz GMDM-I

Wodomierz GMDM-I Wodomierz GMDM-I Do porównania
  • Typ - budowa

    :
  • Średnica nominalna DN

    :
    DN15, DN20, DN25, DN32, DN40, DN50

www Czytaj całość »

Wodomierz GSD8-I

Wodomierz GSD8-I Wodomierz GSD8-I Do porównania
  • Typ - budowa

    :
  • Średnica nominalna DN

    :
    DN15, DN20

www Czytaj całość »

Wodomierz GSD8-RFM

Wodomierz GSD8-RFM Wodomierz GSD8-RFM Do porównania
  • Typ - budowa

    :
  • Średnica nominalna DN

    :
    DN 15, DN 20

www Czytaj całość »

Wodomierz WDE-K 50

Wodomierz WDE-K 50 Wodomierz WDE-K 50 Do porównania
  • Typ - budowa

    :
  • Średnica nominalna DN

    :
    DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200

www Czytaj całość »

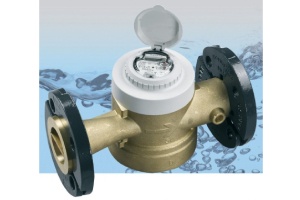

Wodomierz jednostrumieniowy Aquila V4

Wodomierz jednostrumieniowy Aquila V4 Wodomierz jednostrumieniowy Aquila V4 Do porównania
  • Typ - budowa

    :
    wodomierz jednostrumieniowy
  • Średnica nominalna DN

    :
    DN 50-100 mm

www Czytaj całość »

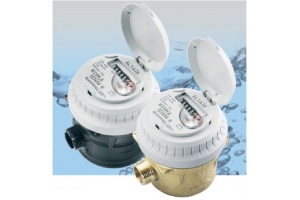

Wodomierz objętościowy Altaïr V4

Wodomierz objętościowy Altaïr V4 Wodomierz objętościowy Altaïr V4 Do porównania
  • Typ - budowa

    :
    wodomierz objętościowy
  • Średnica nominalna DN

    :
    15

www Czytaj całość »

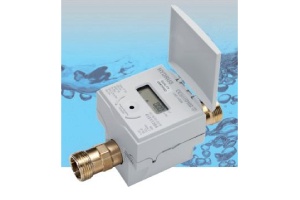

Wodomierz ultradźwiękowy HYDRUS

Wodomierz ultradźwiękowy HYDRUS Wodomierz ultradźwiękowy HYDRUS Do porównania
  • Typ - budowa

    :
    ultradźwiękowy, statyczny
  • Średnica nominalna DN

    :
    DN 15- 50 mm

www Czytaj całość »

PICOFLUX AiR

PICOFLUX AiR PICOFLUX AiR Do porównania
  • Typ - budowa

    :
    jednostrumieniowy, suchobieżny, mechaniczny z wbudowanym modułem radiowy
  • Średnica nominalna DN

    :
    15, 20

www Czytaj całość »

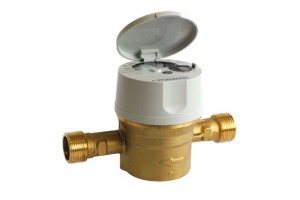

Wodomierz jednostrumieniowy Flodis

Wodomierz jednostrumieniowy Flodis Wodomierz jednostrumieniowy Flodis Do porównania
  • Typ - budowa

    :
    jednostrumieniowy, ekstrasuchy;
  • Średnica nominalna DN

    :
    DN 15, 20, 25, 32;

www Czytaj całość »

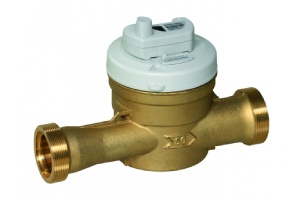

Wodomierz jednostrumieniowy Flostar

Wodomierz jednostrumieniowy Flostar Wodomierz jednostrumieniowy Flostar Do porównania
  • Typ - budowa

    :
    jednostrumieniowy, ekstrasuchy;
  • Średnica nominalna DN

    :
    DN 40, 50, 65, 80, 100, 150;

www Czytaj całość »

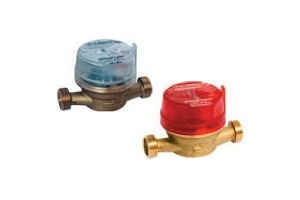

Wodomierz jednostrumieniowy Unimag+

Wodomierz jednostrumieniowy Unimag+ Wodomierz jednostrumieniowy Unimag+ Do porównania
  • Typ - budowa

    :
    jednostrumieniowy, ekstrasuchy;
  • Średnica nominalna DN

    :
    DN 15, 20;

www Czytaj całość »

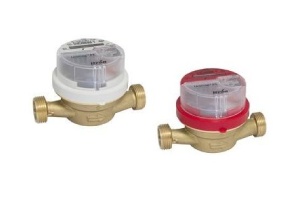

Wodomierz jednostrumieniowy Unimag+PE

Wodomierz jednostrumieniowy Unimag+PE Wodomierz jednostrumieniowy Unimag+PE Do porównania
  • Typ - budowa

    :
    jednostrumieniowy, ekstrasuchy;
  • Średnica nominalna DN

    :
    DN 15, 20;

www Czytaj całość »

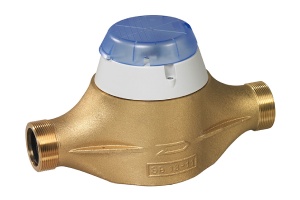

Wodomierz objętościowy Aquadis +

Wodomierz objętościowy Aquadis + Wodomierz objętościowy Aquadis + Do porównania
  • Typ - budowa

    :
    objętościowy, ekstrasuchy;
  • Średnica nominalna DN

    :
    DN 15, 20, 25, 30, 40;

www Czytaj całość »

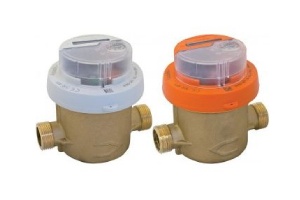

Wodomierz objętościowy Aquadis+PE

Wodomierz objętościowy Aquadis+PE Wodomierz objętościowy Aquadis+PE Do porównania
  • Typ - budowa

    :
    objętościowy, ekstrasuchy;
  • Średnica nominalna DN

    :
    DN 15;

www Czytaj całość »

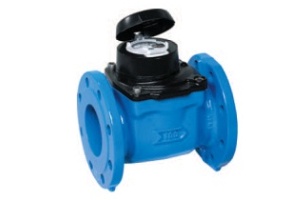

Wodomierz śrubowy Woltex

Wodomierz śrubowy Woltex Wodomierz śrubowy Woltex Do porównania
  • Typ - budowa

    :
    śrubowy, ekstrasuchy;
  • Średnica nominalna DN

    :
    DN 50, 65, 80, 100, 125, 150, 200, 300, 400, 500;

www Czytaj całość »

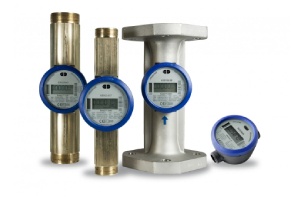

Multical®21, FlowIQ®

Multical®21, FlowIQ® Multical®21, FlowIQ® Do porównania
  • Typ - budowa

    :
  • Średnica nominalna DN

    :
    dn 15 - dn 100

www Czytaj całość »

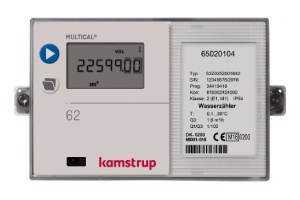

Multical®62

Multical®62 Multical®62 Do porównania
  • Typ - budowa

    :
  • Średnica nominalna DN

    :
    dn 15 - dn 80

www Czytaj całość »

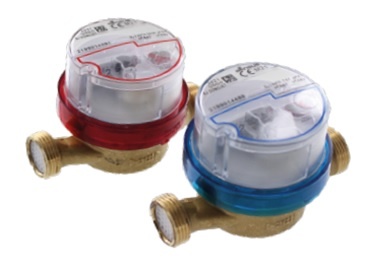

Wodomierz mieszkaniowy typu DomoJet

Wodomierz mieszkaniowy typu DomoJet Wodomierz mieszkaniowy typu DomoJet Do porównania
  • Typ - budowa

    :
    wodomierz jednostrumieniowy, suchobieżny
  • Średnica nominalna DN

    :
    DN15; DN20

www Czytaj całość »

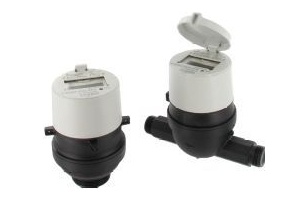

Wodomierz objętościowy typu 640/640-C

Wodomierz objętościowy typu 640/640-C Wodomierz objętościowy typu 640/640-C Do porównania
  • Typ - budowa

    :
  • Średnica nominalna DN

    :
    DN15, DN20, DN25, DN32, DN40

www Czytaj całość »

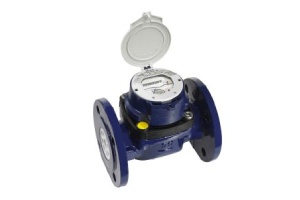

Wodomierz przemysłowy typu MeiStream/MeiStream Plus

Wodomierz przemysłowy typu MeiStream/MeiStream Plus Wodomierz przemysłowy typu MeiStream/MeiStream Plus Do porównania
  • Typ - budowa

    :
  • Średnica nominalna DN

    :
    MeiStream: DN40… DN300
    MeiStream Plus: DN40… DN150

www Czytaj całość »

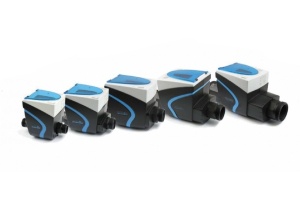

Wodomierz statyczny (elektromagnetyczny) typu iPERL

Wodomierz statyczny (elektromagnetyczny) typu iPERL Wodomierz statyczny (elektromagnetyczny) typu iPERL Do porównania
  • Typ - budowa

    :
  • Średnica nominalna DN

    :
    DN15, DN20, DN25, DN32, DN40

www Czytaj całość »

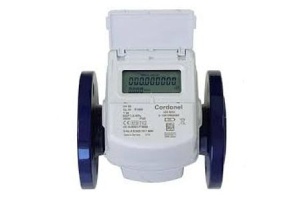

Wodomierz statyczny (ultradźwiękowy) typu Cordonel

Wodomierz statyczny (ultradźwiękowy) typu Cordonel Wodomierz statyczny (ultradźwiękowy) typu Cordonel Do porównania
  • Typ - budowa

    :
  • Średnica nominalna DN

    :
    DN40, DN50, DN65, DN80, DN100

www Czytaj całość »
