Klapy przeciwpożarowe
Do czego służą klapy przeciwpożarowe?
Klapy przeciwpożarowe – do czego służą
to przegrody montowane w kanałach wentylacyjnych lub klimatyzacyjnych, służące do odcięcia strefy pożaru od pozostałej części budynku. Zapobiegają rozprzestrzenianiu się ognia, dymu, szkodliwych gazów, a także wysokiej temperatury. W normalnych warunkach pozostają one otwarte, natomiast w momencie pożaru lub jego zapowiedzi zamykają się, odcinając drogę rozchodzenia się pożaru. Klapy umieszcza się w przegrodach (ściany, stopy), tak by w momencie pożaru służyły do podziału budynku na strefy pożarowe.
Klapy przeciwpożarowe powinny spełniać co najmniej wymagania odporności ogniowej dla przegrody, przez którą przechodzi instalacja. Odporność ogniowa klap przeciwpożarowych jest klasyfikowana wg PN-EN 13501-3. Do opisu klap służy schemat EI (ve/ho i<->o) 180 S, gdzie:
- E to szczelność ogniowa,
- I to izolacyjność ogniowa, wskazuje, że w określonym czasie po przeciwnej stronie klapy (niewystawionej na kontakt z ogniem) przewody wentylacyjne i ściana nie przekroczą temperatury, która doprowadziłaby do samozapłonu materiałów znajdujących się wewnątrz instalacji wentylacyjnej lub w bezpośrednim kontakcie ze ścianą,
- ve/ho to pozycje instalacji klapy
- ve to pozycja pionowa (verticale),
- ho pozioma (horizontale);
- i-o to kierunek pochodzenia ognia.
- Oznaczenie „i<->o” informuje, że klasa klapy nie zależy od kierunku pochodzenia ognia i była testowana w dwóch pozycjach – z mechanizmem w pożarze i poza ogniem;
- 180 to czas, przez jaki zagwarantowane jest utrzymanie parametrów ognioodporności klapy;
- S – to dymoszczelność.
Jakie są rodzaje klap przeciwpożarowych?
Klapy przeciwpożarowe różnią się między sobą rodzajem zastosowanego mechanizmu zamykającego, kształtem, klasą. Na rynku dostępne są klapy o przekrojach okrągłych, prostokątnych lub kwadratowych, o standardowych wymiarach, jednak na zamówienie wykonywane są klapy na konkretny wymiar. Ze względu na mechanizm zamykający można wyróżnić klapy z wyzwalaczem termicznym topikowym lub ampułkowym, z napędem elektrycznym lub z mechanizmem spustowym elektromagnetycznym.
Klapa przeciwpożarowa motylkowa CFDM
-
Opis produktu
: -
Wymiary
: kompaktowe, okrągłe, wielkości nominalne: DN 100–DN 200, długość: 64 mm
Klapa przeciwpożarowa odcinająca FDA-12-T
-
Opis produktu
: -
Wymiary
: okrągłe, wielkości nominalne: DN 100–DN 315, długości: 200–320 mm
Klapa przeciwpożarowa odcinająca FDA2 (z otworem rewizyjnym)
-
Opis produktu
: -
Wymiary
: okrągłe, wielkości nominalne DN 200–DN 630, długości 472–550 mm
prostokątne, wielkości: 160×160–1000×500, długości 400–550 mm

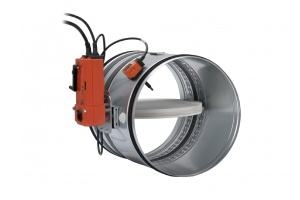

Klapa przeciwpożarowa odcinająca okrągła WH25/WH45
-
Opis produktu
: • wymiary: okrągłe ø 100–315/200–800 mm;
• grubość przegrody: 25–40 mm; • odporność ogniowa (PN-EN 13501-3): od EI 60 S do EI 180 S;
• bezpieczeństwo potwierdzone znakiem CE zgodnie z PN-EN 15650;
• klasa szczelności obudowy: C zgodnie z PN-EN 1751;
• izolacja ogniowa i cieplna: uszczelki na dymy gorące i zimne;
• mechanizm manualny, z elektromagnesem lub siłownikiem (możliwość wymiany mechanizmu nawet po instalacji);
• automatyczne zamknięcie następuje w czasie krótszym niż 30 s, gdy temperatura zbliża się do 70°C;
• testy szczelności przeprowadzone przy podciśnieniu 500 Pa;
• modułowa konstrukcja pozwala na zmianę mechanizmu kontroli bez konieczności demontażu klapy;
• cechy szczególne: lekkie i kompaktowe, łatwa wymiana wyzwalacza topikowego. -
Wymiary
: okrągłe ø 100–315/200–800 mm

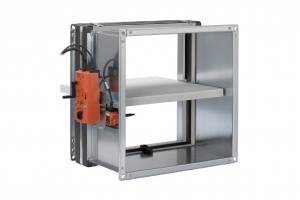

Klapy przeciwpożarowe odcinające prostokątne WKS25
-
Opis produktu
: -
Wymiary
: 100×200 do 800×600 mm

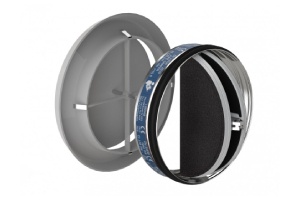

Okrągłe motylkowe klapy przeciwpożarowe Lindab FCB
-
Opis produktu
: -
Wymiary
: dostępne średnice: 100, 125, 160, 200 mm

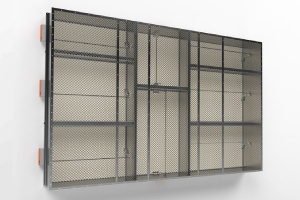

Baterie klap wentylacji pożarowej KWP-P
-
Opis produktu
: • Możliwość zamontowania aż 16 klap w baterii o powierzchni do 10 m2.
• Konstrukcja w całości zachowuje odporność ogniową EI 120 S – zarówno w przegrodzie budowlanej, jak i w szachcie wentylacji pożarowej.
• Klapy w baterii mogą być stosowane z pionową i/lub poziomą osią obrotu z siłownikami skierowanymi w dowolną stronę.
• Produkt jako jedyny na rynku posiada Krajową Ocenę Techniczną – rekomendowany przez ITB sposób oceny zgodności wyrobu. -
Wymiary
:

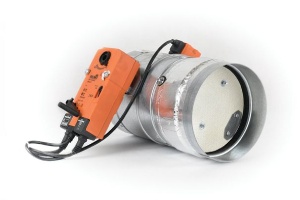

Klapy przeciwpożarowe odcinające KTM
-
Opis produktu
: - funkcją tych klap jest powstrzymanie rozprzestrzeniania się ognia, temperatury i dymu;
- klapy niezależnie od położenia osi obrotu przegrody odcinającej (tj. przy kącie nachylenia osi 0÷360°), są przeznaczone do zabudowy poziomej (w ścianach) i pionowej (w stropach) oraz poza przegrodą;
- skuteczność klap potwierdzona jest badaniami według normy PN-EN 1366-2. -
Wymiary
:

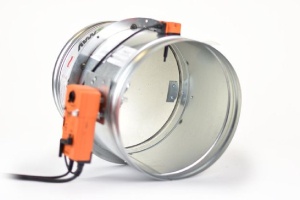

Klapy przeciwpożarowe odcinające KTS-O
-
Opis produktu
: - klapy odcinające do wentylacji bytowej (normalnie otwarte), symetryczne, jednopłaszczyznowe;
- mogą być stosowane w funkcji wentylacji mieszanej;
- przeznaczone są do zabudowy poziomej (w ścianach) i pionowej (stropy);
- mogą być instalowane w wszystkich rodzajach przegród budowlanych (przegrody sztywne), łącznie z ścianami kartonowo-gipsowymi;
- podstawową funkcją klap typu KTS-O jest powstrzymanie rozprzestrzeniania się ognia, temperatury i dymu;
- skuteczność klap potwierdzona jest badaniami według normy PN-EN 1366-2, spełniają klasyfikację EI S120. Klasa szczelności C. -
Wymiary
:

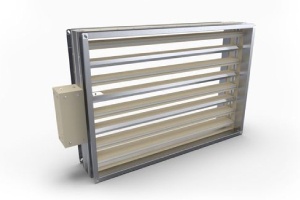

Klapy przeciwpożarowe odcinające, transferowe WKP-O
-
Opis produktu
: - wielopłaszczyznowa przeciwpożarowa klapa odcinająca typu WKP-O jest przeznaczona do montażu na granicy stref ogniowych, by utrzymać rozdzielenie i chronić środki ewakuacji na wypadek pożaru;
- klapa WKP-O może również pełnić funkcję klapy transferowej;
- korpus wykonany z płyt sylikatowych. -
Wymiary
:

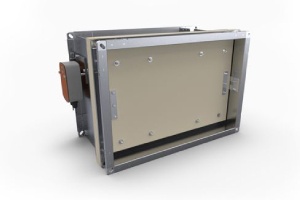

Klapy wentylacji pożarowej KWP-P
-
Opis produktu
: Klapy jednopłaszczyznowe. stosowane w systemach wentylacji pożarowej i bytowej. Główną funkcją jest zabezpieczenie przed rozprzestrzenianiem się ognia, temperatury i dymu. Klasa odporności C. Siłownik dwukierunkowy.
-
Wymiary
:

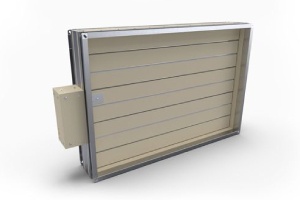

Klapy wentylacji pożarowej WKP-P
-
Opis produktu
: - klapy wielopłaszczyznowe pełnią funkcję oddymiania i wentylacji bytowej;
- klasa odporności C;
- uzyskały klasyfikację w następującym zakresie odporności ogniowej oraz mogą być montowane w podanych poniżej przegrodach budowlanych:
• EI 120 (ved-i↔o) S1000C300AAsingle,
• EI 120 (vew-i↔o) S1000C1000AAmulti. -
Wymiary
:

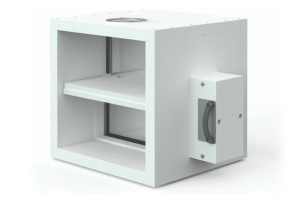

Klapa jednopłaszczyznowa wentylacji pożarowej EK2-EU
-
Opis produktu
: do systemów wielostrefowej wentylacji pożarowej i systemów mieszanych (z HVAC) -
Wymiary
: od 200 x 100 do 1500 x 800 (w odstępach co 5 mm)

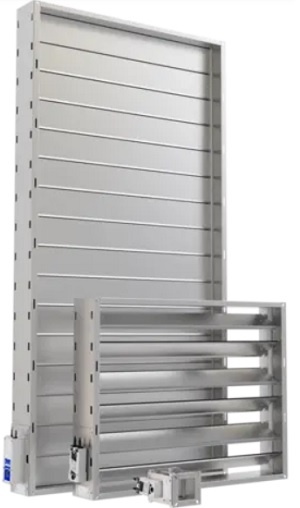

Klapa wielopłaszczyznowa wentylacji pożarowej EK-JS
-
Opis produktu
: do systemów jednostrefowej wentylacji pożarowej i systemów mieszanych (z HVAC) -
Wymiary
: od 100 x 100 do 1250 x 2560 (do 115 100 m3/h dla 1 klapy)

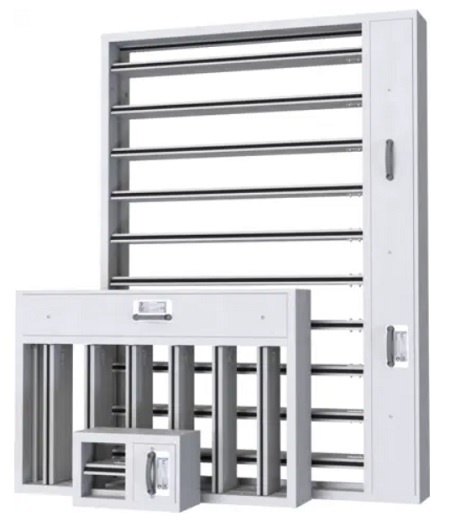

Klapa wielopłaszczyznowa wentylacji pożarowej EK-JZ
-
Opis produktu
: do systemów wielostrefowej wentylacji pożarowej i systemów mieszanych (z HVAC) -
Wymiary
: od 200 x 230 do 1200 x 2030 (do 105 200 m3/h dla 1 klapy)

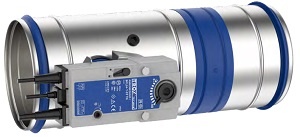

Przeciwpożarowa, okrągła klapa odcinająca FKRS-EU
-
Opis produktu
: do systemów wentylacji bytowej i klimatyzacji -
Wymiary
: od ∅100 do ∅315
Przeciwpożarowa, prostokątna klapa odcinająca FK2-EU
-
Opis produktu
: do systemów wentylacji bytowej i klimatyzacji -
Wymiary
: od 200 x 100 do 1500 x 800 (w odstępach co 1 mm)

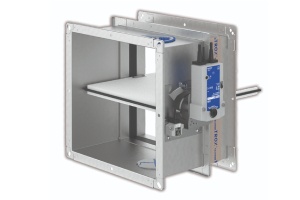

Przeciwpożarowa, prostokątna klapa odcinająca FKA2-EU
-
Opis produktu
: do systemów wentylacji bytowej i klimatyzacji -
Wymiary
: od 200 x 100 do 1500 x 800 (w odstępach co 1 mm)
