Węzły cieplne
Typy węzłów cieplnych i ich zastosowanie
Na rynku oferowane są różnorodne węzły: począwszy od parametrów na potrzeby domów jednorodzinnych, po urządzenia dla dużych obiektów z rozbudowaną automatyką i instalacjami c.o., c.w.u. i klimatyzacją. Urządzenia te najczęściej wykonywane są na indywidualne zamówienie, zgodnie z wymaganiami i potrzebami inwestora oraz lokalnymi warunkami techniczno-eksploatacyjnymi.
Wiele firm projektuje, wykonuje i montuje "małe" węzły cieplne (o mocy od kilkudziesięciu kW do kilku MW) ze sterowaniem autonomicznym lub w ramach centralnego systemu sterowania i nadzoru. Dobór węzłów cieplnych nie stwarza problemów projektantom, gdyż producenci oferują niezbędną pomoc. Jednak ważne jest określenie zapotrzebowania mocy dla poszczególnych obiegów (c.o., c.w.u. czy klimatyzacji) i rodzaju automatyki regulacyjnej.
Kompaktowe węzły cieplne
Kompaktowe węzły cieplne to zespół urządzeń połączonych w sposób umożliwiający automatyczną zamianę parametrów czynnika grzewczego z sieci ciepłowniczej na parametry odpowiadające instalacjom dla poszczególnych odbiorców. Przeznaczone są do zasilania w ciepło układów centralnego ogrzewania, klimatyzacji i ciepłej wody użytkowej. Urządzenia te mają ponadto za zadanie: zapewnienie możliwości pomiaru zużycia ciepła na potrzeby rozliczeń, regulację dostarczanej ilości ciepła, zabezpieczenie instalacji odbiorczych przed wzrostem temperatury i ciśnienia, oczyszczanie nośników ciepła w obiegach sieci ciepłowniczych oraz instalacjach wewnętrznych, a także ochronę przed stratami energii.
Mieszkaniowe węzły cieplne
Mieszkaniowe węzły cieplne to gotowe urządzenia dla parametrów wody instalacyjnej (maks. 90°C) dostarczanej z sieci po przejściu przez wymiennik lub z kotłowni wbudowanej. Ich moc wynosi od kilku do kilkudziesięciu kW – czyli tyle, ile wymagają mieszkania na potrzeby zaopatrzenia ich w ciepłą wodę użytkową i ciepło do centralnego ogrzewania. Charakteryzują się zwartą budową i estetyczną obudową.

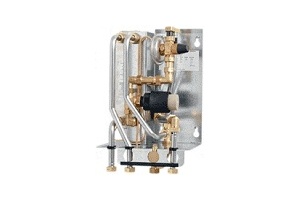

Stacja mieszkaniowa Micro
-
Temperatura zasilania
: -
Moc c.w.u.
:

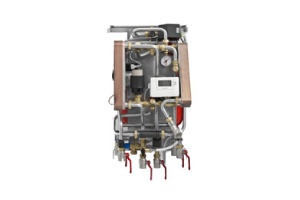

Węzeł cieplny Mini City
-
Temperatura zasilania
: -
Moc c.w.u.
:

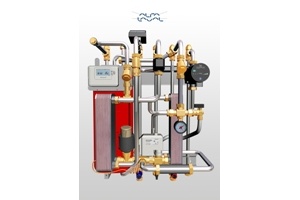

Węzeł cieplny Mini Eco
-
Temperatura zasilania
: -
Moc c.w.u.
:
Węzeł cieplny Thermatic Alfa 14
-
Temperatura zasilania
: 65–90°C -
Moc c.w.u.
: 35 kW

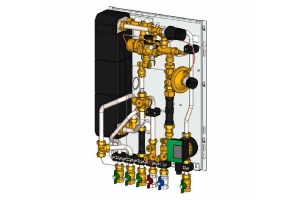

Węzeł cieplny Thermatic Aqua 14
-
Temperatura zasilania
: 65–90°C -
Moc c.w.u.
: 35 kW

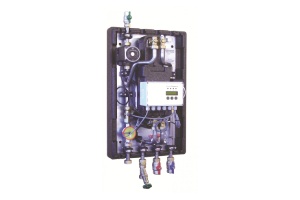

Węzeł cieplny THERMATIC FWS Perfekt
-
Temperatura zasilania
: -
Moc c.w.u.
:

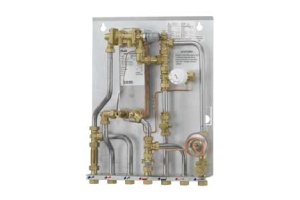

Węzeł cieplny Akva Lux II TDP-F
-
Temperatura zasilania
: 100°C -
Moc c.w.u.
: 55 kW

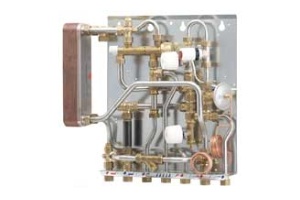

Węzeł cieplny Akva Vita TDP-F
-
Temperatura zasilania
: 90°C -
Moc c.w.u.
: 35 kW

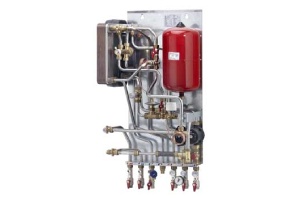

Węzeł cieplny Akva Vita VX-2000
-
Temperatura zasilania
: -
Moc c.w.u.
: 35 kW

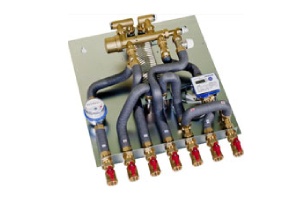

Węzeł cieplny SATURN
-
Temperatura zasilania
: -
Moc c.w.u.
: 33 kW/ogrzewanie o 45 K (stacje o większej wydajności c.w.u. występują w wersji PowerPack 1 o mocy 42 kW i PowerPack 2 o mocy 47 kW); ilość wypływu 12 l/min przy zasilaniu 65°C (wersja PowerPack 1 – 15 l/min i PowerPack 2 – 17 l/min)

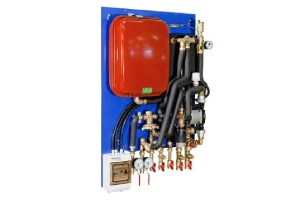

Węzły grzewcze o mocy 26 i 50 kW
-
Temperatura zasilania
: obliczeniowa temperatura zasilania sieci (zima): 130°C, temperatura powrotu (zima): 80°C; obliczeniowa temp. zasilania sieci (lato): 70°C, temp. powrotu (lato): 30°C -
Moc c.w.u.
: 50 kW

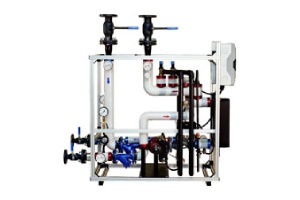

Węzły grzewcze o mocy 70-500 kW - zabudowa na ramie
-
Temperatura zasilania
: -
Moc c.w.u.
: Ciśnienie robocze: 16 bar; maks. ciśnienie c.o.: 3 bar
