Piony i przepusty instalacyjne

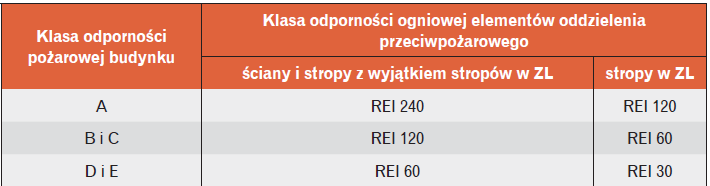

Zgodnie z warunkami technicznymi [1] ściany i stropy oddzielenia przeciwpożarowego powinny być wykonane z materiałów niepalnych i odpowiadać wymaganiom zawartym w tabeli 1. Szczegółowe regulacje dotyczące przepustów instalacyjnych podano w § 234 tego rozporządzenia, który stanowi, że:

1. Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego powinny mieć klasę odporności ogniowej (EI) wymaganą dla tych elementów.

2. Dopuszcza się nieinstalowanie przepustów, o których mowa w ust. 1, dla pojedynczych rur instalacji wodnych, kanalizacyjnych i ogrzewczych, wprowadzanych przez ściany i stropy do pomieszczeń higieniczno-sanitarnych.

3. Przepusty instalacyjne o średnicy większej niż 0,04 m w ścianach i stropach pomieszczenia zamkniętego, dla których wymagana klasa odporności ogniowej jest nie niższa niż EI 60 lub REI 60, a niebędących elementami oddzielenia przeciwpożarowego, powinny mieć klasę odporności ogniowej (EI) ścian i stropów tego pomieszczenia.

4. Przejścia instalacji przez zewnętrzne ściany budynku, znajdujące się poniżej poziomu terenu, powinny być zabezpieczone przed możliwością przenikania gazu do wnętrza budynku.

Jeśli przepust jest instalowany we fragmencie przegrody oddzielenia przeciwpożarowego, który jest klasyfikowany tylko z uwagi na kryterium szczelności ogniowej E, to powinien spełniać obydwa kryteria, czyli szczelności E i izolacyjności ogniowej I.

Natomiast w wytycznych projektowych zaleca się, by konstrukcja przepustów umożliwiała remonty i naprawy instalacji. Przy prowadzeniu w budynku szachtów instalacyjnych należy zapewnić możliwość instalowania dodatkowych przewodów, zarówno w szachcie, jak i w przepuście. Wszelkie zmiany w budowie przepustu powinny być wprowadzane tak, by zachowana była wymagana klasa jego odporności.

Przepusty instalacyjne wykonywane są dla jednego lub kilku rodzajów instalacji oraz przewodów i kabli.

Interesują Cię wymagania jakości powietrza na 2021? Pobierz bezpłatny e- book »

Przepusty instalacji niepalnych

Przewody metalowe – ze stali, miedzi i żeliwa – w trakcie pożaru nagrzewają się i przewodzą ciepło, co może spowodować zapłon materiałów stykających się z nimi lub rozszczelnienie instalacji i samego przepustu, a tym samym przenikanie dymu i ognia do sąsiedniej strefy. Przepusty przewodów metalowych wykonuje się m.in. z mas i zapraw ognioodpornych oraz specjalnych pęczniejących izolacji. Są też dostępne materiały izolacyjne, które umożliwiają wykonanie przepustu instalacyjnego o odporności do EI 120 dla przewodów metalowych o f do ok. 330 mm. Stanowią one jednolitą izolację termiczną i zarazem ogniochronną, gdyż pod wpływem temperatury pęcznieją i doszczelniają przepust.

Przepusty instalacji palnych

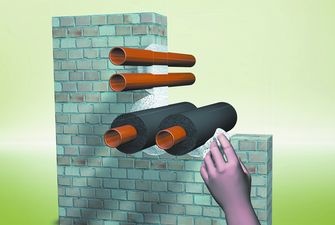

Do budowy instalacji stosuje się często rury z tworzyw i wielowarstwowe. Wiele tworzyw w wysokich temperaturach deformuje się i topi, później pali, a otworem w przepuście mogą przenikać nie tylko dym i gazy, ale też ogień. Zabezpiecza się je kasetami, obejmami, opaskami i kołnierzami z pęczniejącymi masami uszczelniającymi. Dostępne są też termiczne izolacje kauczukowe, które pozwalają na wykonanie przepustu instalacyjnego o odporności do EI 120 dla przewodów z tworzyw o f do 75 mm.

Kasety ogniochronne zawierają wkłady ze specjalnego materiału, który pęcznieje w temperaturze ok. 150°C i uszczelnia przepust instalacyjny wraz z odkształcaniem się i topieniem rur. W wypadku dużych średnic rur kasety mogą zawierać ruchomą klapę z blachy stalowej, która jest obracana przez pęczniejący materiał, co powoduje zamknięcie otworu. Jeśli przez kasetę przechodzi więcej przewodów, należy je pokryć specjalnymi zaprawami. Przy przejściach trudnozapalnych rur przez strop można montować kasety tylko od dołu stropu. Natomiast w przepustach przez ściany należy je montować z obu stron. Dostępne są też kasety dla przepustów ukośnych, kolan oraz przejść rur wraz z kablami.

Obejmy, osłony i kołnierze wykonuje się z blachy stalowej tworzącej obudowę dla materiału pęczniejącego pod wpływem wysokiej temperatury, która zaciska się na mięknącej rurze i zgniata ją, a tym samym zapobiega powstaniu szczeliny. Montuje się je podobnie jak kasety – jedną od dołu stropu i dwie po każdej stronie ściany. Obejmy należy przytwierdzić za pomocą uchwytów mocujących do przegrody. Dla zapewnienia dymo- i gazoszczelności przestrzenie pomiędzy rurą a przegrodą muszą być wypełnione zaprawą (duże) lub masą ognioochronną. Przy pomocy obejmy można zabezpieczać rury znajdujące się obok siebie, ale w odległości zapewniającej jej poprawne nałożenie.

Do ochrony przepustów pojedynczych rur palnych stosuje się opaski ogniochronne. Tak jak kasety i obejmy, nakłada się dwie przy przepustach przez ścianę i jedną u dołu stropu. Opaski często stosuje się do przepustów z kolanami o kącie innym niż 90° i wtedy, gdy dostęp do przewodu jest utrudniony. Zaleca się taki jej montaż, aby stanowiła ona uszczelnienie pomiędzy rurą a przegrodą, tj. była zlicowana z przegrodą. Niektórzy producenci zabraniają wpychania opaski w głąb przegrody i nakładania jednej na drugą, gdyż zbyt późno zadziałają na nie wysokie temperatury. Szczelinę pomiędzy rurą a przegrodą należy zabezpieczyć masą stanowiącą uszczelnienie przed dymem i gazem. W przypadku prowadzenia rury palnej przez osłonę w tulei (rurze) niepalnej opaskę należy umiejscowić na krawędzi rury niepalnej i przestrzeń pomiędzy nimi uszczelnić masą ognioochronną. Szczelinę pomiędzy rurą niepalną a przegrodą należy wypełnić wełną mineralną i zaprawą lub masą. Jeśli tuleja ochronna styka się z materiami palnymi z sąsiedniej strefy, to na osłonę z rury metalowej należy nałożyć niepalną otulinę izolacyjną.

Przepusty kombinowane

W wielu przypadkach prowadzenie w oddzielnych otworach poszczególnych instalacji jest niepraktyczne lub niewykonalne. Stosuje się wtedy przepusty kombinowane, przez które przechodzą kable elektryczne, rury niepalne i palne. W takim przypadku na jednym rodzaju przewodów (kable, rury palne i niepalne) należy stosować wyłącznie rozwiązania dla nich przeznaczone. Np. rury palne mogą być zabezpieczone obejmami, rury niepalne przy pomocy otulin, a kable powłoką ogniochronną. Ponadto należy zachować zalecane przez producentów tych systemów minimalne odległości pomiędzy różnymi przewodami, tj. kablami biegnącymi w szynie, rurami palnymi i niepalnymi. Jako wypełnienie otworu w przegrodzie stosuje się płyty lub zaprawy ogniochronne oraz powłoki ogniochronne i wypełniacze szczelin. W takich przepustach uzyskuje się odporność ogniową EI 120, jeśli spełnione są wymagania producentów dotyczące montażu poszczególnych wyrobów.

Obudowy pionów instalacyjnych

Szacht instalacyjny, w którym prowadzone są kable, instalacje sanitarne lub wentylacyjne, umożliwia bardzo szybkie rozprzestrzenianie się ognia, w parę minut kilka kondygnacji może zostać objętych pożarem, o ile nie zastosowano w nich odpowiednich przepustów instalacyjnych. Dla ochrony instalacji stosuje się także inne systemy biernej ochrony ppoż. Do obudowy pionów instalacyjnych z przewodami sanitarnymi i wentylacyjnymi oraz kablami, a także szybów dźwigowych producenci oferują specjalne systemy ogniochronne z płyt gipsowych zbrojonych włóknem szklanym lub ogniochronnych płyt gipsowo-kartonowych w klasach EI 60–120. Uzupełnieniem oferty są klapy i drzwiczki rewizyjne.

Z prowadzeniem przewodów wodociągowych, kanalizacyjnych i ogrzewczych w szachtach związany jest prawny wymóg takiego wykonania izolacji cieplnych i akustycznych, by ogień się nie rozprzestrzeniał. Ponadto palne elementy wystroju wnętrz budynku powinny być zabezpieczone przed możliwością zapalenia lub zwęglenia, jeśli prowadzone są przez nie lub obok nich przewody ogrzewcze, lub wentylacyjne.

Literatura

1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690, z późn. zm.).

2. Dzień G., Wymagania dla przejść instalacyjnych, „Ochrona Przeciwpożarowa” nr 6/2007.

3. Sawicki J., Bierna ochrona ppoż. przepustów instalacyjnych i szczelin dylatacyjnych, „Izolacje”nr 1/2008.
