Nowoczesne pompy obiegowe i cyrkulacyjne
Nowoczesne pompy obiegowe i cyrkulacyjne

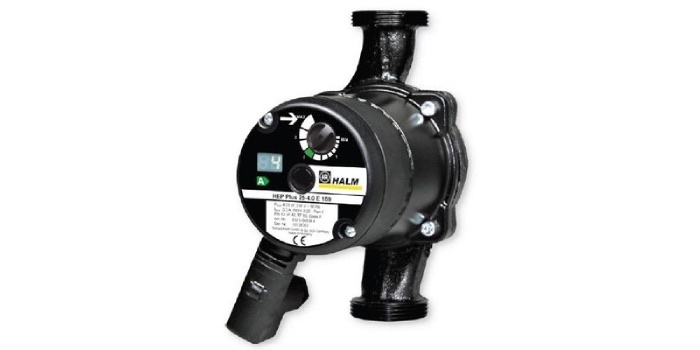

Fot. HALM
Efektywność energetyczna jest pojęciem coraz szerzej stosowanym w kontekście nowoczesnych technik ogrzewania i chłodzenia. Stało się tak za sprawą wymagań dotyczących zużycia energii wprowadzanych w Unii Europejskiej.
Zobacz także
FERRO S.A. Zawory kulowe F-Power firmy Ferro
Niezbędnym elementem armatury wodnej, a w szczególności armatury zaporowej służącej do otwierania i zamykania przepływu, są zawory kulowe. Składają się one z korpusu (obudowy całego mechanizmu), napędu...
Niezbędnym elementem armatury wodnej, a w szczególności armatury zaporowej służącej do otwierania i zamykania przepływu, są zawory kulowe. Składają się one z korpusu (obudowy całego mechanizmu), napędu ręcznego (w postaci jednoramiennej dźwigni lub motylka), trzpienia z dławikiem oraz gniazda wraz z kulą. W kuli znajdziemy wydrążony z dwóch stron otwór służący do przepuszczania medium, gdy zawór jest otwarty. Obracając dźwignię zaworu o dziewięćdziesiąt stopni, zamykamy przepływ medium.
Xylem Water Solutions Polska Sp. z o.o. Wydajna instalacja podnoszenia ciśnienia wody z niskim kosztem eksploatacji, czyli zestaw hydroforowy SMB Lowara firmy Xylem
Od współczesnych zestawów hydroforowych oczekuje się nie tylko skutecznego podnoszenia ciśnienia wody w instalacjach wody użytkowej, ale również niskich kosztów eksploatacji. W zestawie hydroforowym SMB...
Od współczesnych zestawów hydroforowych oczekuje się nie tylko skutecznego podnoszenia ciśnienia wody w instalacjach wody użytkowej, ale również niskich kosztów eksploatacji. W zestawie hydroforowym SMB Lowara postawiono na spełnienie tych oczekiwań dzięki połączeniu rozwiązań zapewniających dobre parametry hydrauliczne i efektywność energetyczną.
Xylem Water Solutions Polska Sp. z o.o. Stałe ciśnienie wody w instalacji? To możliwe z zestawem hydroforowym GHV Lowara firmy Xylem
Zestaw hydroforowy GHV Lowara zapewnia stałe ciśnienie wody w instalacji, nawet przy dużych i częstych wahaniach w rozbiorach wody. Pełna automatyzacja, osiągana dzięki zaawansowanej regulacji i sterowaniu...
Zestaw hydroforowy GHV Lowara zapewnia stałe ciśnienie wody w instalacji, nawet przy dużych i częstych wahaniach w rozbiorach wody. Pełna automatyzacja, osiągana dzięki zaawansowanej regulacji i sterowaniu sprawia, że stabilna praca instalacji zapewniona jest bez udziału użytkownika.
Unia wprowadziła dyrektywę 2009/125/WE (tzw. produkty związane z energią – dyrektywa ErP) i rozporządzenie 641/2009 w sprawie wymagań dotyczących ekoprojektu dla pomp bezdławnicowych wolnostojących i zintegrowanych z produktami oraz zmieniające je rozporządzenie 622/2012, w których sprecyzowano wymagania dotyczące pomp obiegowych.
Wcześniej do określania efektywności energetycznej pomp stosowano klasy energetyczne. Zostały one jednak zastąpione przez współczynnik EEI – ang. Energy Efficiency Index, dzięki któremu precyzyjniej można porównać produkty i stwierdzić, który jest bardziej energooszczędny. Metodyka jego obliczania została podana w rozporządzeniu 641/2009.
Wymagania stawiane są stopniowo, obecnie obowiązują te wprowadzone 1 stycznia 2013 r., ustanawiające współczynnik EEI na poziomie granicznym 0,27, jego wartość podawana jest także na tabliczce znamionowej wraz ze znakiem CE. Kolejne zmiany wejdą w życie w sierpniu 2015 r., gdy graniczna wartość EEI zostanie obniżona do 0,23 [1].
Obowiązek ten będzie dotyczyć zarówno pomp wbudowanych w urządzenia grzewcze, jak i wolnostojących. W przypadku wymiany pomp zintegrowanych ze źródłem ciepła od 2020 r. starą pompę będzie można zastąpić tylko taką, której współczynnik EEI wynosi maksymalnie 0,23.
Producenci pomp stale podnoszą efektywność energetyczną swoich produktów, tak aby w jak najdłuższej perspektywie czasowej mogły one spełniać stawiane im wymagania (które z biegiem czasu mogą stawać się jeszcze bardziej wyśrubowane). Obecnie można już nabyć pompy, które znacznie przewyższają minimalne wymagania dotyczące efektywności energetycznej.
Producenci praktycznie sami narzucają sobie wysokie standardy, dzięki czemu użytkownik ma do wyboru urządzenia, które zapewnią bezpieczną pracę i energooszczędne działanie całego układu grzewczego. Głównym wyznacznikiem przy wyborze pomp jest obecnie właśnie współczynnik efektywności energetycznej, dlatego producenci dokładają wszelkich starań, by ten parametr był jak najlepszy. Na rynku dostępne są urządzenia, których EEI wynosi nawet ok. 0,15–0,17.
Regulacja obrotów pompy może się odbywać w kilku trybach: proporcjonalna, ze stałą prędkością obrotową oraz stałociśnieniowa. Najbliższa charakterystyce całego układu grzewczego jest pierwsza z nich. Oznacza to, że charakterystyka taka pozwala pompie najlepiej dopasować się do potrzeb instalacji. Dodatkowym elementem obniżającym zużycie energii jest możliwość wprowadzania programów pracy, które dostosowują urządzenie do schematu działania układu.
Podawane przez producentów dane dotyczące EEI odpowiadają najczęściej charakterystyce proporcjonalnej, przez co wartości te są najniższe. Jednak nie w każdej instalacji pompa będzie pracować w tym trybie, co oznacza, że w trakcie eksploatacji współczynnik ten może być wyższy.
Zastosowanie w pompach silnika synchronicznego z trwałym magnesem oraz odpowiedniej automatyki umożliwia dopasowanie wydajności pompy i pracę w trybie proporcjonalnym. Dodatkowo pompy można wyposażyć w czytelny wyświetlacz LCD, który pozwala na bieżąco kontrolować działanie urządzenia.
Wysoka efektywność energetyczna pomp jest efektem zarówno najnowocześniejszych technologii, jak i odpowiedniej eksploatacji. To właśnie ten drugi czynnik ma główne znaczenie w obniżaniu zużycia energii elektrycznej.
Pompa, która współpracuje z instalacją grzewczą i dostosowuje się do jej aktualnego zapotrzebowania, działa oszczędniej od takiej, która reaguje z opóźnieniem na zmiany zachodzące w układzie grzewczym. W instalacjach grzewczych z dużą dynamiką zmian chwilowego zapotrzebowania prawidłowa regulacja jest kluczowa.
kr
Literatura
1. Karaśkiewicz K., Jędral W., Badania i ocena wskaźnika energochłonności pomp obiegowych, „Energetyka” nr 9/2013.
