Energooszczędny i inteligentny system klimatyzacji w ratuszu Warszawa-Ursynów

Założenia projektu instalacji systemu VRF

Inwestor postawił wysokie wymagania projektantowi klimatyzacji i dostawcy rozwiązań instalacyjnych.
Projektowany system miał być przede wszystkim energooszczędny, by nie trzeba było modernizować istniejącego przyłącza energetycznego. Koniecznością było również jego szybkie dostosowywanie się do potrzeb budynku pod kątem zmiennych zysków ciepła – ursynowski ratusz jest przeszklony, co sprawia, że zyski ciepła charakteryzują się dużą dynamiką. Zaproponowane rozwiązanie musiało więc szybko reagować na te zmiany.

Duża liczba pomieszczeń, a co za tym idzie pracowników, o odmiennych preferencjach i różnym komforcie cieplnym, wymogła wyposażenie jednostek w indywidualne sterowniki, które dają możliwość obsługi zaawansowanych funkcji oszczędzania energii.

Ważnym wymaganiem był także niski poziom hałasu generowanego przez pracę instalacji ze względu na bliskość sąsiedztwo budynków mieszkalnych.

Zastosowane rozwiązanie: system klimatyzacji VRF Panasonic

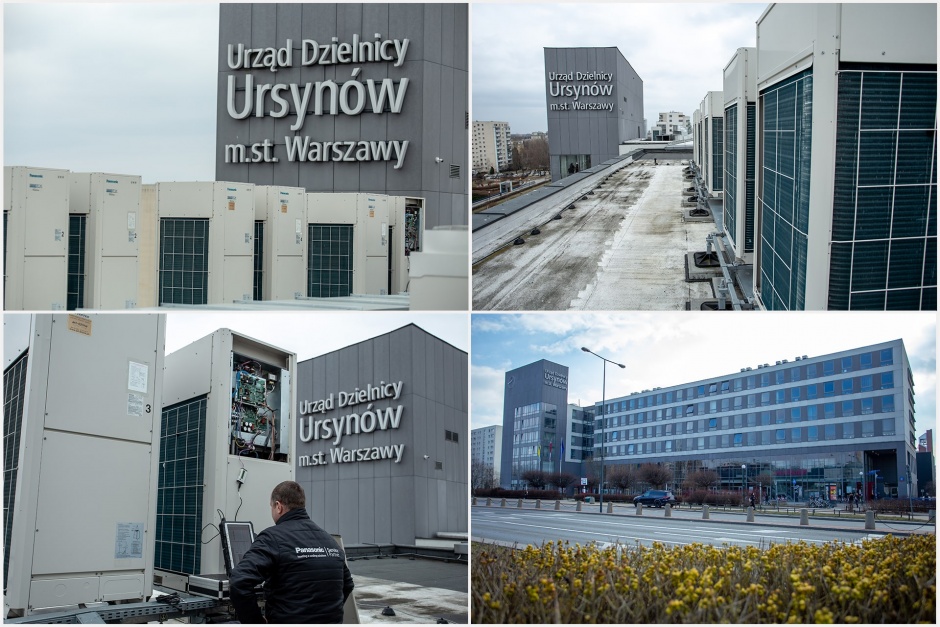

System klimatyzacji w ratuszu na Ursynowie opiera się na 16 agregatach VRF o wydajności chłodniczej 28 kW każdy oraz agregacie skraplającym 56 kW na potrzeby centrali wentylacyjnej. Daje to łączną wydajność chłodniczą 504 kW, a grzewczą 567 kW. Każdy system chłodniczy składa się z dwóch agregatów 28 kW, czyli łączna wydajność chłodnicza wynosi 56 kW w każdym systemie. Do systemu podłączono ok. 250 ściennych jednostek wewnętrznych.

Zastosowanie inteligentnej, sterowanej centralnie automatyki umożliwiło znaczące ograniczenie kosztów eksploatacji całego systemu dzięki wykorzystaniu nowoczesnych funkcji oszczędzania energii. W każdym z pomieszczeń zainstalowano sterownik indywidualny z obsługą zaawansowanych funkcji zmniejszających zużycie energii. Dodatkowo pomieszczenia zostały wyposażone w dualny czujnik obecności oraz ciepła wydzielanego przez użytkowników pomieszczeń, z możliwością obsługi za pomocą wspomnianego sterownika, co również przyczynia się do zmniejszenia poboru energii. Więcej informacji »

Zaprojektowana instalacja bardzo szybko reaguje na zmianę zapotrzebowania na chłód i ciepło, jednocześnie zapewniając wysoki komfort cieplny przy jak najmniejszym zużyciu energii. Systemem o tak wielu zmiennych steruje nowoczesny układ automatyki i BMS, który umożliwia elastyczne i sprawne działanie, precyzyjnie informuje o ewentualnych problemach i awariach oraz pomaga w szybkim optymalizowaniu funkcji oszczędzania energii.

Dobrane agregaty zewnętrzne wyposażone zostały dodatkowo w specjalny wyciszony tryb pracy.

System klimatyzacji o zwiększonej sprawności

Zaprojektowany system klimatyzacji VRF Panasonic odznacza się dużo większą sprawnością niż standardowe rozwiązania klimatyzacyjne stosowane w budynkach biurowych. Wpływa na to kilka elementów:

• wysoka sprawność źródła chłodu (agregatów),
• zastosowanie systemu automatyki wykorzystującego zaawansowane funkcje oszczędzania energii,
• wykorzystanie czujników ruchu i obecności, pozwalających dodatkowo obniżyć zużycie energii przez system,
• zaawansowany i rozbudowany system sterowania centralnego BMS, dzięki któremu praca systemu klimatyzacji jest na bieżąco dostosowywana do warunków w taki sposób, aby zapewnić użytkownikom pełen komfort przy minimalnym zużyciu energii.

Skontaktuj się ze specjalistą Panasonic »

Wyzwania na etapie realizacji systemu klimatyzacji VRF

Podczas montażu instalacji ursynowski ratusz działał normalnie, konieczne więc było nieuciążliwe dla pracowników i klientów wykonywanie poszczególnych prac.

Wymaganiem koniecznym było zachowanie pełnego bezpieczeństwa podczas prac prowadzonych w korytarzach i poszczególnych pomieszczeniach, dlatego połączenia instalacji wykonywano bez lutowania, metodą zacisków hydraulicznych.

Wyzwaniem było także zbudowanie bardzo zaawansowanej automatyki całego układu. Zastosowano i zaprogramowano inteligentny sterownik centralny, który umożliwił realizację założeń projektowych automatyki centralnej typu BMS, w tym monitorowanie oraz sterowanie na bieżąco wieloma parametrami układu, a w razie potrzeby ich szybką optymalizację. System musiał także umożliwić wprowadzanie zaawansowanych algorytmów funkcji oszczędzania energii z jednego miejsca dla pojedynczych urządzeń, ich grup czy też określonych stref w budynku.

Z perspektywy czasu inwestor ocenił, że decyzja o rozbudowie klimatyzacji z wykorzystaniem nowoczesnego systemu VRF była słuszna – powstała instalacja energooszczędna, wydajna i łatwo dostosowująca się do zmiennych warunków. Realizacja ta może być przykładem dla podobnych budynków biurowych, jak przeprowadzić modernizację klimatyzacji, by zapewnić komfort pracownikom i jednocześnie ekonomiczną eksploatację systemu. Sprawdź »
