Schematy ideowe kotłowni wodnych małej i średniej mocy – kotłownie bez pomp kotłowych

Schematic diagrams of boiler plant at low and medium capacity – without boiler pumps

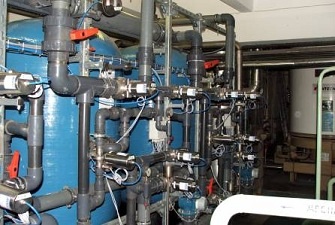

Podstawy projektowania kotłowni wodnychIntech

Podstawy projektowania kotłowni wodnych
Intech

Podana w poprzednim artykule (RI 12/2012) klasyfikacja kotłów nie jest pełna. Można dokonywać kolejnych podziałów, np. kotłów na paliwo stałe pod względem sposobu spalania (górne, dolne, z nadmuchem, z naturalnym doprowadzeniem powietrza, z palnikiem retortowym itp.).
Ponadto można dzielić kotły ze względu na konstrukcję i drogę przepływu spalin (np. z płomienicą, płomieniówkami, wodno-rurkowe) czy umiejscowienie procesu spalania – z komorą spalania lub przedpaleniskiem. Jednak omówienie konstrukcji kotłów wykracza poza tematykę tego cyklu, a wiele przydatnych informacji znaleźć można w literaturze [1, 2, 4, 5]. W kolejnych artykułach zilustrowane zostaną schematy ideowe kotłowni spalających paliwo stałe.

Zobacz także

Hoval Sp. z o.o. Kotły w obudowach zewnętrznych – ważne aspekty projektowe

Kotły w obudowach zewnętrznych – ważne aspekty projektowe Kotły w obudowach zewnętrznych – ważne aspekty projektowe

Na etapie projektowania budynku inwestor we współpracy z architektem i projektantem instalacji sanitarnych musi podjąć decyzję o zlokalizowaniu kotłowni gazowej. Często zdarza się, że z uwagi na moc projektowanej...

Na etapie projektowania budynku inwestor we współpracy z architektem i projektantem instalacji sanitarnych musi podjąć decyzję o zlokalizowaniu kotłowni gazowej. Często zdarza się, że z uwagi na moc projektowanej kotłowni oraz ograniczenia przestrzenne – zabronione jest jej wybudowanie w piwnicy i konieczne staje się jej zlokalizowanie na najwyższej kondygnacji budynku.

RESAN pracownia projektowa W jaki sposób zaprojektować źródło ciepła, aby prawidłowo ogrzać budynek?

W jaki sposób zaprojektować źródło ciepła, aby prawidłowo ogrzać budynek? W jaki sposób zaprojektować źródło ciepła, aby prawidłowo ogrzać budynek?

Budynki komercyjne lub użyteczności publicznej mogą mieć własne źródła ciepła, (kotły, pompy ciepła) lub być podłączone do sieci miejskiej poprzez węzeł cieplny. Niezależnie od wybranego rozwiązania, prawidłowo...

Budynki komercyjne lub użyteczności publicznej mogą mieć własne źródła ciepła, (kotły, pompy ciepła) lub być podłączone do sieci miejskiej poprzez węzeł cieplny. Niezależnie od wybranego rozwiązania, prawidłowo zaprojektowane i wykonane źródło ciepło jest absolutną podstawą do tego, by ogrzewanie budynku było niezawodne, wydajne i energooszczędne.

ELTERM Konfigurator doboru kotłów elektrycznych ELTERM

Konfigurator doboru kotłów elektrycznych ELTERM Konfigurator doboru kotłów elektrycznych ELTERM

Firma ELTERM zaprezentowała konfigurator doboru kotłów elektrycznych 2020. Wszystkie modele naszych kotłów współpracują z instalacjami fotowoltaicznymi i poza Wachmistrzem wyposażone są w dedykowane liczniki...

Firma ELTERM zaprezentowała konfigurator doboru kotłów elektrycznych 2020. Wszystkie modele naszych kotłów współpracują z instalacjami fotowoltaicznymi i poza Wachmistrzem wyposażone są w dedykowane liczniki zużycia energii pochodzącej z instalacji PV.

Kotłownie z jednym kotłem

Najprostszym przypadkiem kotłowni na paliwo płynne z jednym kotłem jest kocioł (jedno- lub dwufunkcyjny) zawierający wszystkie niezbędne elementy schematu ideowego: pompę (pompy), wymiennik ciepła, elementy zabezpieczenia, naczynie wzbiorcze, elementy regulacyjne, filtry itd.

W konstrukcji tego typu na zewnątrz widoczne są tylko króćce łączące kocioł z instalacjami: w przypadku jednofunkcyjnego – z instalacją ogrzewania, dwufunkcyjnego – z instalacją ogrzewania i instalacją ciepłej wody. W tym ostatnim przypadku są to trzy króćce: wody zimnej, ciepłej i wody cyrkulacyjnej.

Kotły takie, najczęściej wiszące, mają szerokie zastosowanie w ogrzewaniu mieszkań i budynków jednorodzinnych. Ich rysunki i zdjęcia publikowane są regularnie na łamach „Rynku Instalacyjnego”, m.in. w prezentacjach i porównaniach urządzeń różnych producentów.

Wśród kilku schematów połączeń kotłów [1–3] wyróżnić można dwa zasadnicze: bez pomp kotłowych oraz z pompami kotło­wymi.

Schemat kotłowni wodnej na paliwo płynne

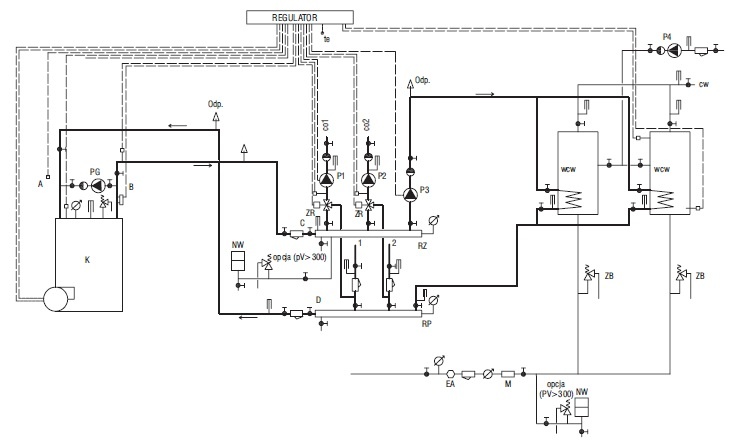

Rys. 1. Schemat kotłowni wodnej na paliwo płynne z jednym kotłem i pompą gorącego mieszania (opis w tekście)
Źródło: Autor

W drugim przypadku sposób połączenia może być różny [3], ale najczęściej stosowane jest sprzęgło hydrauliczne albo zbiornik buforowy pełniący w istocie funkcję sprzęgła. Zadaniem sprzęgła jest odseparowanie hydrauliczne obiegów kotłowni w celu wyeliminowania oddziaływania obiegów grzewczych na charakterystykę hydrauliczną obiegów kotłów.

W przypadku kotłów niekondensacyjnych zachodzić może konieczność ochrony powierzchni ogrzewalnej kotła przed napływem wody o niskiej temperaturze, co mogłoby spowodować wykraplanie pary wodnej zawartej w spalinach i niekorzystne procesy korozji, zwłaszcza w kotłach spalających olej z zawartością siarki.

Ochrona przed obniżeniem temperatury wody zasilającej kocioł może być zrealizowana poprzez skierowanie strumienia wody zasilającej (opuszczającej kocioł) do przewodu wody powracającej do kotła. Można to uzyskać różnymi sposobami [3]. Możliwe są także specjalne konstrukcje kotłów (np. Thermostream [5]), gdzie ukształtowanie wlotu wody powoduje mieszanie wody o niższej temperaturze z wodą wypełniającą kocioł.

Temperaturę wody powracającej do kotła zwykle ogranicza się do 50°C. Jednym ze sposobów podgrzania wody powrotnej jest zastosowanie pompy mieszającej, tzw. pompy gorącego mieszania.

Na rys. 1 pokazano schemat ideowy kotłowni dwufunkcyjnej c.o. i c.w. z jednym kotłem i pompą mieszania gorącego. Można w nim wyodrębnić następujące obiegi (obwody):

  • obieg kotła–kocioł–rozdzielacze – do punktu C i D,

  • obieg gorącego mieszania – od punktu B do A,

  • obiegi grzewcze ogrzewania co1 i co2 – od rozdzielacza zasilającego RZ, przez instalację, do rozdzielacza powrotnego RP,

  • obieg grzewczy ciepłej wody – od rozdzielacza zasilającego RZ, przez wymienniki c.w. (pompa P3), do rozdzielacza powrotnego RP,

  • obieg instalacyjny ciepłej wody – od wejścia wody zimnej (najniższy przewód) do wyjścia przewodu ciepłej wody (oznaczenie CW),

  • obieg cyrkulacyjny ciepłej wody – z instalacji do wymienników c.w. (z pompą P4).

W obiegu kotła (K) na górnej krawędzi zaznaczono następujące elementy (od lewej):

  • czujnik ograniczenia temperatury wody w kotle (STB) – element wyposażenia kotła,

  • manometr,

  • termometr,

  • zawór bezpieczeństwa.

Na przewodzie zasilającym kotłowni (od kotła – strzałka) pierwszym elementem jest czujnik poziomu wody w kotle. W punkcie B zaczyna się obieg gorącego mieszania kotła, który zawiera następujące elementy (od prawej do lewej):

  • zawór odcinający,

  • pompa gorącego mieszania PG,

  • zawór zwrotny,

  • zawór odcinający,

  • czujnik temperatury wody powrotnej (prostokąt obok pkt A).

W przewodzie zasilającym zamontowany jest czujnik temperatury wody zasilającej (pierwszy na odcinku poziomym). W najwyższych punktach (w układzie przestrzennym kotłowni, a nie na schemacie) powinny zostać zamontowane odpowietrzniki automatyczne lub ręczne (Odp.). Przed rozdzielaczem zasilającym RZ (pkt C) obieg kotła kończy się filtrem umieszczonym między dwoma zaworami odcinającymi.

Powrót z rozdzielacza powrotnego RP (pkt D) rozpoczyna się filtrem między zaworami odcinającymi. Zainstalowany termometr pokazuje średnią temperaturę wody powracającej do kotła. Rozdzielacz zasilający (RZ) i powrotny (RP) wyposażony jest w zawory spustowe oraz manometry.

W obiegach grzewczych ogrzewania (co1 i co2) występują (od rozdzielacza RZ zgodnie z kierunkiem przepływu):

  • zawór odcinający,

  • zawór regulacji temperatury zasilania (trójdrogowy),

  • czujnik temperatury zasilania (ustalanej w funkcji temperatury powietrza zewnętrznego),

  • pompa obiegu grzewczego (P1 i P2),

  • termometr,

  • zawór zwrotny,

  • zawór odcinający,

a od rozdzielacza RP zgodnie z kierunkiem przepływu:

  • zawór odcinający,

  • termometr,

  • filtr,

  • zawór odcinający.

Między filtrem i zaworem odcinającym znajduje się odgałęzienie przewodu tzw. zimnego mieszania do regulacji temperatury zasilania w obiegu grzewczym. Do rozdzielacza zasilającego włączone jest naczynie wzbiorcze (NW), które może być chronione zaworem bezpieczeństwa.

W przewodzie łączącym naczynie wzbiorcze z rozdzielaczem (rura wzbiorcza) zwyczajowo montuje się zawór ze zdjętą dźwignią albo złącze samozamykające umożliwiające odłączenie naczynia wzbiorczego od instalacji kotłowni.

W obiegu grzewczym przygotowania ciepłej wody występują następujące elementy (od rozdzielacza RZ zgodnie z kierunkiem przepływu):

  • zawór odcinający,

  • pompa obiegu grzewczego c.w. (P3),

  • zawór zwrotny,

  • zawór odcinający,

  • odpowietrznik,

  • zawory odcinające i termometry przy wymiennikach ciepłej wody (WCW),

  • termometr i zawór odcinający przy podłączeniu do rozdzielacza powrotnego (RP).

W obiegu instalacyjnym ciepłej wody (zawierającym fragment przewodu wody zimnej) występują (od lewej):

  • zawór odcinający,

  • manometr,

  • zawór antyskażeniowy (EA),

  • filtr,

  • wodomierz,

  • magnetyzer (opcjonalnie),

  • zawór odcinający,

  • zawór (zawory) bezpieczeństwa,

  • zawory odcinające w przewodzie ciepłej wody za każdym wymiennikiem,

  • termometry,

  • wspólny zawór odcinający c.w.,

  • termometr.

Między zaworem odcinającym a zaworem bezpieczeństwa znajduje się naczynie wzbiorcze z zaworem spustowym, odcinającym i (w razie konieczności) zaworem bezpieczeństwa chroniącym naczynie wzbiorcze.

W obiegu cyrkulacji ciepłej wody (z pompą P4) występują (od prawej):

  • zawór odcinający,

  • filtr,

  • termometr,

  • pompa cyrkulacyjna,

  • zawór odcinający wspólny,

  • zawory odcinające przed każdym wymiennikiem ciepłej wody.

Kotłownia wodna na paliwo płynne z dwoma kotłami

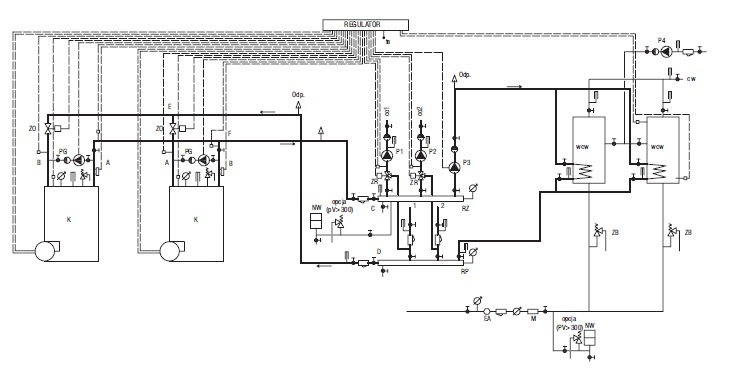

Rys. 2. Schemat kotłowni wodnej na paliwo płynne z dwoma kotłami i pompami gorącego mieszania (opis w tekście)
Źródło: Autor

Na rys. 2 pokazano schemat ideowy kotłowni wodnej na paliwo płynne z dwoma kotłami i układami gorącego mieszania przy każdym kotle. Różni się on od schematu pokazanego na rys. 1 jedynie liczbą kotłów. Rozróżnia się indywidualne obiegi kotłowe (przez kocioł do punktu E i F) oraz wspólny obieg kotłowy (od pkt E do rozdzielacza RZ i od rozdzielacza RP do pkt F).

Do odcięcia poszczególnych obiegów kotłów niedziałających (przy wyłączonym palniku) służą zawory odcinające z siłownikami elektrycznymi (przepustnice). Pozostałe obiegi i ich wyposażenie są identyczne jak w schemacie na rys. 1. Taki sam będzie schemat ideowy kotłowni z trzema i większą liczbą kotłów.

Na rys. 3 pokazano schemat kotłowni z jednym kotłem bez pomp gorącego mieszania, a na rys. 4 schemat kotłowni z dwoma kotłami bez pomp gorącego mieszania. Schematy te nie zawierają elementów obiegów gorącego mieszania: pomp, armatury, przewodów i czujników temperatury.

Kotłownia wodna na paliwo płynne z jednym kotłem bez pomp

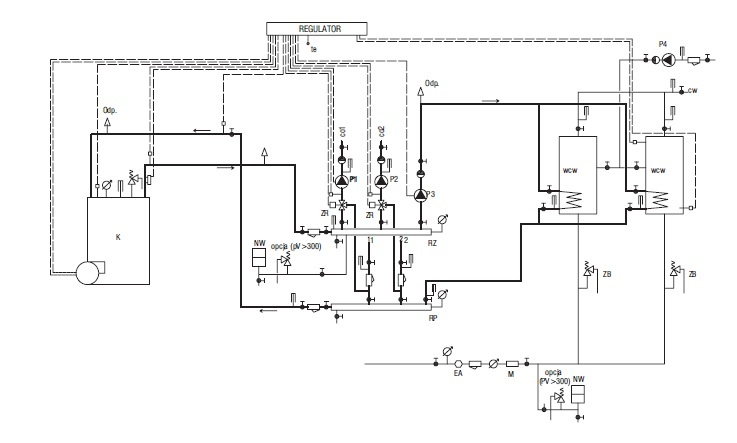

Rys. 3. Schemat kotłowni wodnej na paliwo płynne z jednym kotłem bez pomp gorącego mieszania
Źródło: Autor

Kotłownia wodna na paliwo płynne z dwoma kotłami bez pomp

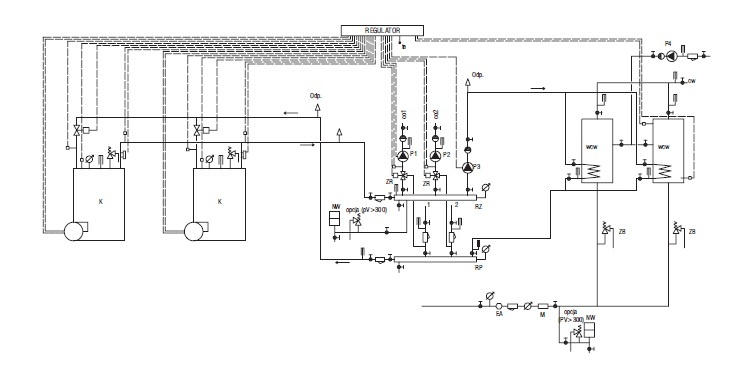

Rys. 4. Schemat kotłowni wodnej na paliwo płynne z dwoma kotłami bez pomp gorącego mieszania
Źródło: Autor

Schematy pokazane na rys. 1–4 wymagają zastosowania kotłów, które są niewrażliwe na zanik przepływu, a schematy z rys. 3 i 4 wymagają ponadto odporności kotła na niską temperaturę wody powrotnej. W przypadku kotłów kondensacyjnych nie stosuje się układów gorącego mieszania, gdyż temperatura wody powracającej do kotła powinna być możliwie najniższa. Konstrukcje kotłów kondensacyjnych są odporne na wpływ kondensacji pary wodnej zawartej w spalinach.

Zasady doboru wszystkich elementów schematu ideowego kotłowni będą przedmiotem kolejnych artykułów cyklu.

Literatura

  1. Nantka M., Ogrzewnictwo i ciepłownictwo, Gliwice 2006.

  2. Zaborowska E., Projektowanie kotłowni na paliwo ciekłe i gazowe, Gdańsk 2012.

  3. Żarski K., Obiegi wodne i parowe w kotłowniach, Warszawa 2000.

  4. Katalog produktów Viessmann.

  5. Katalog produktów Buderus.
