Co nowego w kurtynach powietrznych?
Kurtyna powietrzna

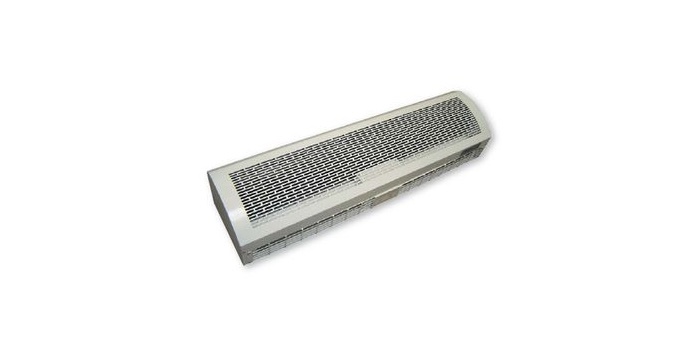

Fot. Centrum Klima
Głównym zadaniem kurtyny jest wyeliminowanie przeciągu i niekontrolowanych strat ciepła lub chłodu oraz zapewnienie komfortu termicznego. Oprócz powszechnego zastosowania w drzwiach obiektów o dużym nasileniu ruchu pieszych (sklepy, urzędy, biura, galerie handlowe itd.) montuje się je również nad bramami wjazdowymi w obiektach przemysłowych, w chłodniach, a nawet na farmach − jako ochronę przed owadami.
Zobacz także
Systema Polska Rooftop – profesjonalne rozwiązanie Systema Polska dla dużych kubatur
Zastosowanie aparatów grzewczo-wentylacyjnych typu Rooftop do ogrzewania i wentylacji średnich i wielkokubaturowych obiektów przemysłowych zapewnia komfort cieplny pracy ludzi oraz minimalizuje wysokie...
Zastosowanie aparatów grzewczo-wentylacyjnych typu Rooftop do ogrzewania i wentylacji średnich i wielkokubaturowych obiektów przemysłowych zapewnia komfort cieplny pracy ludzi oraz minimalizuje wysokie koszty utrzymania obiektu.
VTS Polska Sp. z o.o. VOLCANO - królewska jakość, drapieżna cena
Królewska jakość Najwyższej jakości nagrzewnica wodna VOLCANO teraz dostępna jest z dwoma typami silnika. Możesz wybrać między prostym w obsłudze i tanim w zakupie silnikiem AC a energooszczędnym, przynoszącym...
Królewska jakość Najwyższej jakości nagrzewnica wodna VOLCANO teraz dostępna jest z dwoma typami silnika. Możesz wybrać między prostym w obsłudze i tanim w zakupie silnikiem AC a energooszczędnym, przynoszącym korzyści finansowe w trakcie eksploatacji, nowoczesnym silnikiem EC.
VTS Polska Sp. z o.o. Nagrzewnica wodna VOLCANO - królewska jakość, drapieżna cena
Najwyższej jakości nagrzewnica wodna VOLCANO teraz dostępna jest z dwoma typami silnika.
Najwyższej jakości nagrzewnica wodna VOLCANO teraz dostępna jest z dwoma typami silnika.
Na rynku dostępne są różne rozwiązania kurtyn, dopasowane do potrzeb danego obiektu. To samo urządzenie dostępne jest w kilku wersjach, np. ekonomicznej, standardowej lub eleganckiej, komponującej się z wystrojem.
W obiektach handlowych ostatni wariant odgrywa szczególną rolę – stosowane są w nich kurtyny przeznaczone do zabudowy w suficie podwieszanym lub z wyświetlaczami LCD służącymi jako banery reklamowe.
Regulowane kratki wylotowe umożliwiają nakierowanie strumienia pod odpowiednim kątem. Najlepiej, gdy odchylenie wynosi ok. 10–15° do płaszczyzny podłogi. Strumień powinien się również charakteryzować dużą rozpiętością i odpowiednią temperaturą. Można to uzyskać dzięki wykorzystaniu dwóch wentylatorów, jeden z nich zasysa nieogrzewane powietrze zewnętrzne, tworząc barierę, a drugi po stronie wewnętrznej wprowadza powietrze do nagrzewnicy, gdzie jest ogrzewane do temperatury komfortu.
Dodatkowym elementem wyposażenia są czujniki otwierania drzwi – zewnętrzne i wewnętrzne – działające na podczerwień. Ponieważ sterowanie BMS staje się powoli standardem, proponuje się rozwiązania, które umożliwiają podpięcie kurtyn do tego systemu poprzez zastosowanie karty komunikującej się z zamontowanym naściennym termostatem.
W celu dopasowania do zróżnicowanej szerokości drzwi wejściowych, możliwe jest instalowanie urządzeń w postaci kilku modułów połączonych ze sobą, przez co mogą być one sterowane za pomocą jednego panelu. Dla drzwi obrotowych stosuje się pionowe kurtyny powietrza, które pozwalają utrzymać odpowiednią temperaturę, szczególnie przy strefie przypodłogowej.
Nowe rozwiązania
Na rynku pojawiły się kurtyno-nagrzewnice, które pełnią podwójną funkcję – bariery powietrznej oraz ogrzewania pomieszczenia. Jest to realizowane poprzez zastosowanie dwóch niezależnych strumieni, z czego jeden jest wytwarzany w płaszczyźnie otworu drzwiowego, a drugi jest źródłem ciepła w pomieszczeniu. Rozwiązanie to znajduje zastosowanie szczególnie w małych sklepach spożywczych czy stacjach benzynowych, gdyż pozwala zrezygnować z ogrzewania w postaci grzejników, które zajmują cenne miejsce.

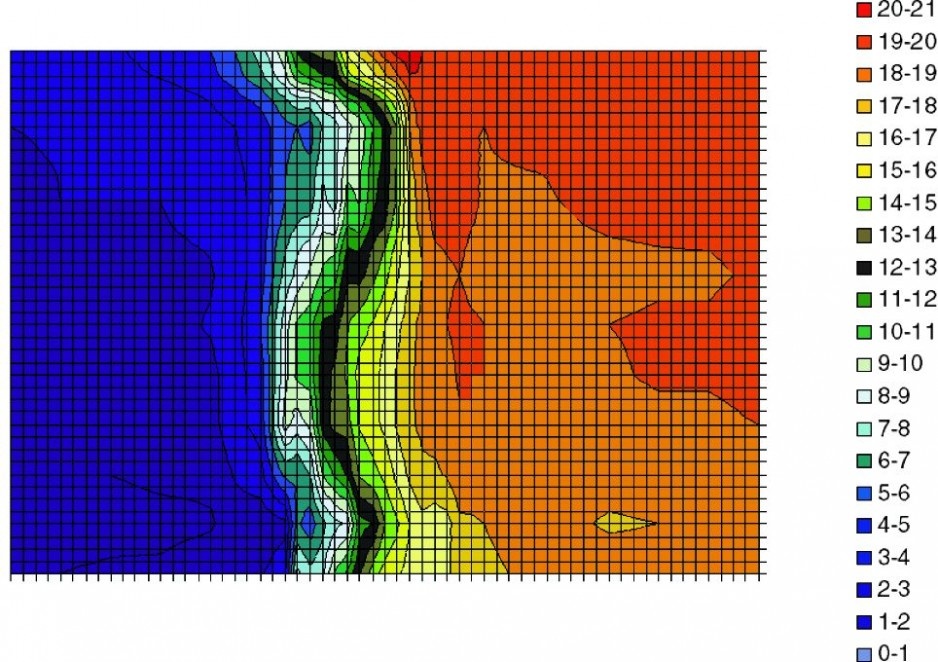

W chłodniach głównym problemem jest napływ ciepłego powietrza w momencie otwarcia drzwi, po czym natychmiast się ono ochładza i kondensuje, czego efektem może być np. oblodzenie podłogi lub występowanie mgły. Żeby temu przeciwdziałać, stosuje się specjalne kurtyny zatrzymujące chłodne powietrze w środku.
Proponowaną technologią jest MAT (Multi Air stream Technology) polegająca na nawiewie trzech quasi-laminarnych strumieni. Kurtynę powietrzną instaluje się nad wejściem do chłodni, po stronie pomieszczenia o wyższej temperaturze, i zasysa powietrze z obu przestrzeni.
Obydwa strumienie różnią się wilgotnością i temperaturą, zatem żeby uniknąć mgły, stosuje się trzeci dodatkowy strumień rozdzielający. Jest on zasysany z chłodni, a następnie podgrzewany, przez co może pochłaniać wilgoć zawartą w ciepłym powietrzu. Pozwala to wyeliminować ryzyko mieszania się skrajnych dwóch strumieni, a co za tym idzie – powstawania mgły.
W przypadku obiektów przemysłowych lub takich, dla których priorytetem jest odseparowanie dwóch przestrzeni strumieniem powietrza, stosuje się specjalne kurtyny wdmuchujące powietrze pod wysokim ciśnieniem. Mogą być one montowane na wysokości nawet do 6 m, tworząc nieprzeniknioną barierę dla pyłów, owadów czy dymu.
Dla efektywnej pracy kurtyny przy dużych prędkościach powietrza szczególnie istotne jest uzyskanie przepływu laminarnego. Turbulencja strugi obniża jej skuteczność, powodując, że część ciepłego powietrza miesza się z zimnym i ucieka na zewnątrz, zanim jeszcze dotrze do strefy przypodłogowej. Żeby sobie z tym poradzić, jeden z producentów opatentował system wypływu powietrza – rectifier.
Wentylator zasysa powietrze do komory, w której jest ono rozprężane, przez co następuje pierwotna redukcja turbulencji. Następnie powietrze kierowane jest do układu kratek nawiewnych. Uzyskanie strumienia laminarnego jest możliwe, gdy kratki mają odpowiednie wymiary i są dobrze rozstawione. Efekt ten otrzymywany jest również dzięki zastosowaniu kratki o odpowiedniej strukturze, np. plastra miodu.
Oprócz kurtyn standardowo wieszanych nad wejściem producenci proponują rozwiązania w postaci filarów z kapturem wlotowym oraz kanałem podłogowym ze szczeliną. Elementy pionowe umieszcza się po zewnętrznej lub wewnętrznej stronie wejścia, a powietrze wtłacza się pod ciśnieniem przez szczelinę w podłodze, a następnie zasysane jest ono przez kaptur.
Efektywnie i oszczędnie
Nowym rozwiązaniem są kurtyny powietrzne współpracujące z pompą ciepła typu powietrze/powietrze. Działanie układu oparte jest na obiegu parowym, a składa się on ze sprężarki, zaworu rozprężnego, skraplacza w postaci kurtyny powietrznej oraz parowacza umieszczonego na zewnątrz.
Powietrze zewnętrzne występuje jako źródło ciepła, powodując podgrzanie czynnika roboczego znajdującego się w obiegu, który następnie zostaje sprężony, osiąga temperaturę ok. 35–40°C, i trafia do kurtyny. Tam oddaje ciepło, ochładza się, a następnie przechodząc przez zawór rozprężny, obniża swoje ciśnienie i trafia z powrotem do parowacza.

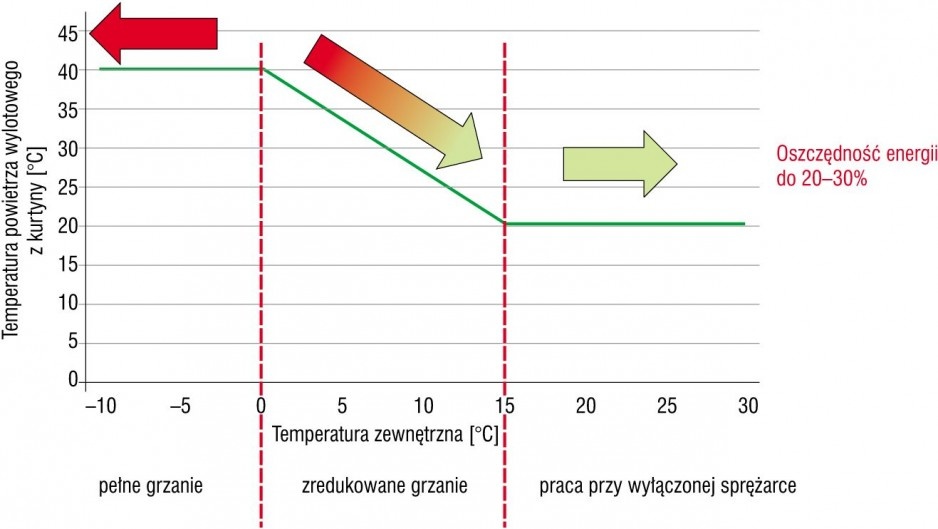

Efektywne ogrzewanie jest możliwe, gdy temperatura zewnętrzna nie przekracza –15°C, a moc sięga 22 kW przy ogrzewaniu, natomiast przy chłodzeniu (odwróconym obiegu) 19 kW. Sezonowa praca układu została przedstawiona na rys. 1. W jednym z obiektów handlowych w Monachium zastosowanie takiego rozwiązania zamiast kurtyny z grzałką pozwoliło zmniejszyć roczne zużycie energii elektrycznej z 35 tys. do 12 tys. kWh, a inwestycja zwróciła się po roku eksploatacji.
Kurtyny powietrzne stosowane są obecnie powszechnie w obiektach różnego rodzaju. Pozwalają zredukować zużycie energii na ogrzewanie lub chłodzenie przy zachowaniu komfortu w budynku. Stosowane technologie różnią się między sobą, cel jest jednak jeden – zapewnienie odpowiedniej bariery ochronnej w postaci strumienia powietrza.
Producenci proponują różne rozwiązania i żeby się w nich nie pogubić, należy się kierować przeznaczeniem pomieszczenia, w którym zostanie umieszczona kurtyna. Poszczególne technologie nie są bowiem uniwersalne i nie sprawdzą się w każdym obiekcie.
Literatura
1. Materiały firm: Kampann, Systemair, Fläkt Bovent, Juvent, Iglotech, Dimplex, Foko, Frico, Biddle, Thermoscreens, Teddington i Flowair.
