Dobór materiałów do budowy sieci wod-kan. Sieci kanalizacyjne (cz. 2)
Sieci kanalizacyjne (cz. 2)
Rury o ściance profilowanej
W artykule scharakteryzowano najpopularniejsze materiały stosowane do budowy sieci kanalizacyjnych. W poprzedniej części (RI 7–8/2011) omówione zostały właściwości oraz zastosowanie rur: kamionkowych, betonowych i żelbetowych, polimerobetonowych, bazaltowych, żeliwnych oraz z GRP.
Zobacz także
Grupa Aliaxis Biblioteki BIM Grupy Aliaxis – kompletne pod każdym względem
Building Information Modelling (BIM) powoli staje się codziennością w biurach projektowych i na placach budowy. Inwestorzy, projektanci i generalni wykonawcy dostrzegli potencjał cyfryzacji, coraz chętniej...
Building Information Modelling (BIM) powoli staje się codziennością w biurach projektowych i na placach budowy. Inwestorzy, projektanci i generalni wykonawcy dostrzegli potencjał cyfryzacji, coraz chętniej wdrażając nowe technologie i procesy. Producenci materiałów i produktów budowlanych również starają się iść z duchem czasu. Niestety zbyt często „gotowość na BIM” jest upraszczana i sprowadzana do posiadania biblioteki obiektów BIM (np. rodzin Revit). Co gorsza, jakość plików i danych do pobrania...
EcoComfort Koszt budowy domu 2017 – na jaką kwotę musisz być przygotowany?
Koszty budowy domu każdego roku analizuje kilkadziesiąt tysięcy prywatnych inwestorów, którzy rozpoczynają walkę o własne cztery ściany. Jeszcze większa liczba ludzi sprawdza koszty budowy domu, bo marzy...
Koszty budowy domu każdego roku analizuje kilkadziesiąt tysięcy prywatnych inwestorów, którzy rozpoczynają walkę o własne cztery ściany. Jeszcze większa liczba ludzi sprawdza koszty budowy domu, bo marzy o własnym kącie. Budowa domu jest dla większości inwestorów największym wydatkiem w życiu, bo to tam właściciel planuje spędzić swoją przyszłość. Nie da się ukryć, że do budowy domu trzeba się dobrze przygotować. Wbrew pozorom inwestycja nie zaczyna się wraz z wyborem działki czy projektu – rozpocząć...
dr inż. Edmund Nowakowski Metody określania obliczeniowych przepływów wody w budynkach mieszkalnych
Norma PN-92/B-01706 [1], zawierająca wzory i tabele do określania obliczeniowych przepływów wody w instalacjach wodociągowych w budynkach, została w maju 2009 r. unieważniona bez podania normy zastępczej....
Norma PN-92/B-01706 [1], zawierająca wzory i tabele do określania obliczeniowych przepływów wody w instalacjach wodociągowych w budynkach, została w maju 2009 r. unieważniona bez podania normy zastępczej. Wobec konieczności znalezienia innej metody obliczeniowej w artykule omówiono sposoby obliczeń wykorzystywane dotychczas w Polsce.
Termoplastyczne tworzywa sztuczne
Jedną z istotnych cech kanalizacji z rur z tworzyw sztucznych, uwzględniając odpowiednie kształtki i inne obiekty związane z ich budową, jest możliwość uzyskania pełnej szczelności układu kanalizacyjnego. Uzyskanie powyższej właściwości zapewniają:
-
elastyczne złącza kielichowe z uszczelnieniem NBR bądź połączenia zgrzewane rur PE,
-
długości montażowe rur L = 6 m, ograniczające liczbę połączeń i znacznie upraszczające montaż,
-
połączenia wodoszczelne na przejściach rur przez ściany konstrukcji żelbetowych tradycyjnych studzienek kanalizacyjnych,
-
studzienki wykonane z PVC-U, PE-HD i PP.
Interesują Cię wymagania jakości powietrza na 2021? Pobierz bezpłatny e- book »
Przewody wykonane z tworzyw sztucznych charakteryzują się istotnymi zaletami, odróżniającymi je od przewodów z innych materiałów, do których należą:
-
gładkość wewnętrzna powierzchni rur,
-
niepowstawanie osadów na wewnętrznej powierzchni rur,
-
niezatykanie przewodów,
-
zmniejszenie oporów hydraulicznych przepływających ścieków,
-
znaczna odporność na działanie wielu substancji chemicznych,
-
całkowita odporność powierzchni rur na korozję ogólną i wżerową,
-
znaczne zmniejszenie masy/ciężaru rur w stosunku do rur betonowych, kamionkowych i żeliwnych.
Rury z tworzyw sztucznych mają też jednak określone wymagania przy budowie zewnętrznych sieci kanalizacyjnych, wynikające z ich właściwości fizyczno-mechanicznych, m.in.:
-
kruchość tworzywa, w szczególności PVC, przy ujemnych temperaturach wymaga układania i montażu w temperaturze powyżej 0°C,
-
konieczne jest poprawne wykonanie i zagęszczenie podsypki i obsypki w bezpośredniej strefie przewodu,
-
termoplastyczny charakter tworzywa ogranicza stosowanie rur przy występowaniu trwałej temperatury ścieków w zakresie powyżej 45-60°C (w zależności od rodzaju tworzywa,
-
średnicy rury, grubości ścianek, sposobu ułożenia – w gruncie lub w kanałach).
Obecnie coraz częściej do budowy zewnętrznych przewodów kanalizacyjnych stosuje się rury z: polichlorku winylu (PVC-U), polietylenu (PE-HD), polipropylenu (PP) lub ich kombinacji (HDPE/PP).

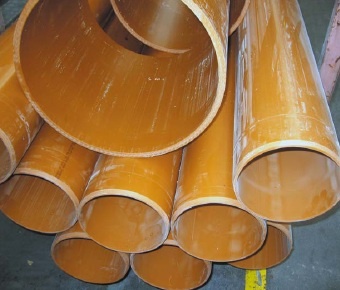

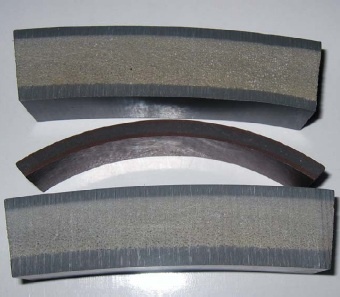

Systemy kanalizacji zewnętrznej z PVC

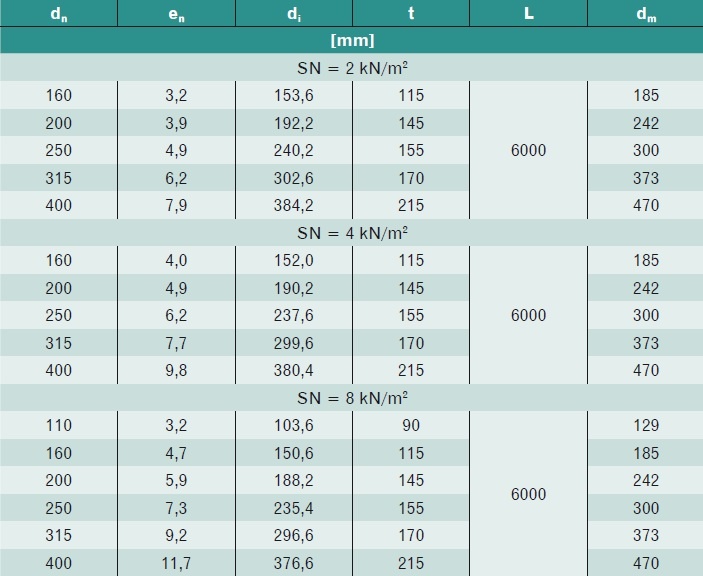

Podstawowym surowcem do produkcji rur i kształtek kanalizacyjnych jest, podobnie jak dla rur ciśnieniowych, polichlorek winylu. Rury kanalizacyjne produkowane są metodą wytłaczania PVC z dodatkiem stabilizatorów, środków smarnych i barwnika na komputerowo sterowanych liniach produkcyjnych. Rury kielichowe o krótkim kielichu produkowane są w trzech klasach:
-
lekkiej (SN = 2 kPa), DN 110–400 mm,
-
średniej (SN = 4 kPa ), DN 110–400 mm,
-
ciężkiej (SN = 8 kPa), DN 110–400 mm.
Rury kielichowe o wydłużonych kielichach produkowane są w tych samych trzech klasach. W systemach rur z PVC można spotkać specjalne rodzaje uszczelek: Sewer-Lock i Power-Lock. Konstrukcja i zasada działania obu uszczelek są identyczne jak w systemach ciśnieniowych z PVC. Wysunięta do przodu część wargowa pierścienia uszczelniającego znacznie zmniejsza siłę tarcia podczas montażu.
Pierścień mocujący, naprężony podczas procesu kielichowania, zapobiega ruchom uszczelki, utrzymując ją we właściwym położeniu, oraz uniemożliwia wyjęcie jej z kielicha, przesunięcie się w rowku kielicha, a także podwinięcie. Oba pierścienie, trwale ze sobą połączone, ściśle przylegają zarówno do kielicha, jak i do wsuniętego końca rury. Do specjalnych zastosowań, np. do systemów odprowadzających ścieki o dużej zawartości olejów i tłuszczów, stosuje się olejoodporne uszczelki wykonane z kauczuku nitrylowego NBR. Materiał ten charakteryzuje się wysoką odpornością na oleje roślinne, mineralne, hydrauliczne i transformatorowe.
PVC o ścianach żebrowanych
Rury tego typu lepiej się sprawdzają przy osadzeniu rury w podsypce, zmniejszając stopień przemieszczenia bosego końca w kielichu rury spowodowanego zmianami temperatury. Konstrukcja taka optymalnie zabezpiecza przed przesuwaniem się uszczelek. Dzięki dwóm małym pośrednim żeberkom ułatwione jest cięcie rur prostopadle do ich osi – daje to w efekcie bardziej szczelne złącze uzyskane dzięki komorze z uszczelką między dwoma żebrami na bosym końcu rury (między żebrem 2. i 3.) oraz precyzyjnie skonstruowanemu kielichowi. Rury charakteryzują się większą odpornością na obciążenia punktowe.

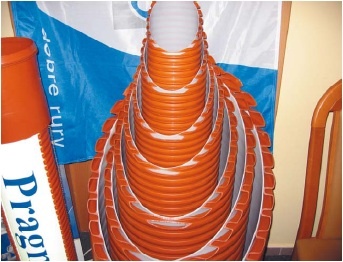

PVC o ścianach strukturalnych
Rury te produkowane są z kielichem i łączy się je za pomocą uszczelki elastycznej gwarantującej absolutną szczelność. Zachowują wszystkie zalety gładkich rur PVC w zakresie odporności chemicznej, niskich oporów przepływu i odporności termicznej. Rury dwuścienne mają dodatkowe zalety: wyższą wytrzymałość na nacisk gruntu, o 45% niższą wagę, większy efektywny przekrój wewnętrzny i większą wydajność montażu ze względu na wyeliminowanie ciężkiego sprzętu.
Rury produkuje się (w zależności od producenta) w zakresie średnic:
-
DN 200–600 mm przy klasie sztywności: SN 4 dla DN 200 i 300 oraz SN 8 dla DN 400, 500 i 600,
-
DN 300–1000 mm przy klasie sztywności: SN 6 dla DN 300 i 400, SN 5 dla DN 600–1000.
Rury dwuścienne produkuje się z kielichem gładkim lub z kielichem o ściance dwuściennej. Można również zamówić rury bez kielichów do łączenia za pomocą złączek dwukielichowych. Porównując rury kanalizacyjne z PVC o różnego typu ściankach, należy stwierdzić, że rury żebrowane i o ściankach strukturalnych przy zmniejszonej masie zachowują klasę sztywności równą rurom PVC gładkościennym.
Biorąc pod uwagę, że wszystkie rury wyprodukowane z PVC mają zbliżone właściwości fizykochemiczne, rury o ściankach strukturalnych i żebrowanych ze względu na ich zalety powinny być chętniej i częściej stosowane. W praktyce jednak rzadko spotyka się na budowie rury tego typu, częściej natomiast stosowane są rury o ściankach gładkich. Jest to związane prawdopodobnie z brakiem doświadczenia i informacji technicznych wśród projektantów i inwestorów. Należy przypuszczać, że proces produkcji rur dwuściennych i rur żebrowanych ze względu na większy stopień skomplikowania pociąga za sobą wyższą cenę metra bieżącego rury.

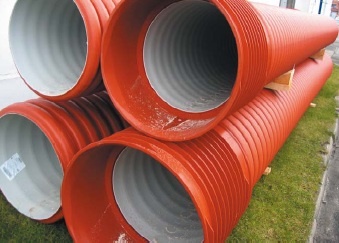

Rury kanalizacyjne z PP dwuścienne
Rury polipropylenowe dwuścienne mogą być instalowane w ściśle określonych warunkach podanych w projekcie technicznym, na głębokości od 1 do 8 m, na podkładzie i w otoczeniu odpowiednio zagęszczonej zasypki z gruntów dopuszczonych do stosowania w nasypach komunikacyjnych. W uzasadnionych przypadkach głębokość posadowienia rur może być zmieniona, np. przy instalowaniu rur w gruntach ulepszonych mechanicznie lub chemicznie.

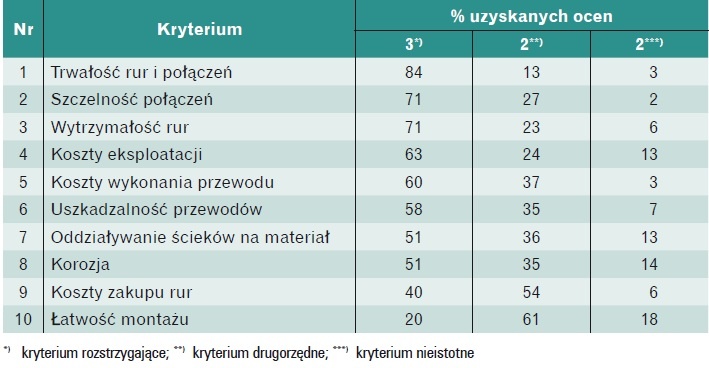

Tabela 2. Kryteria doboru materiałów do budowy sieci kanalizacyjnych (badania Politechniki Warszawskiej)
Rury strukturalne z PP produkowane są w zakresie średnic 100–1050 mm (średnica wewnętrzna), o długości 6 m (z możliwością cięcia na odcinki wymaganej długości) i sztywności obwodowej 8 i 12 kN/m2. Łączy się je szybko i szczelnie za pomocą specjalnie wyprofilowanych kielichów i uszczelek. Do zalet tych rur należą m.in.: lekka konstrukcja, wysoka odporność na obciążenia dynamiczne, całkowicie gładkie ścianki wewnętrzne czy możliwość układania „na barana” – z podkładkami EPS.
Rury z polietylenu wysokiej gęstości PE-HD

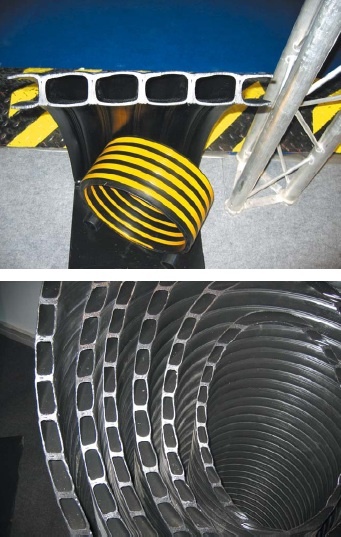

W kanalizacji stosuje się rury z PE-HD karbowane (wewnątrz gładkie) o przekroju kołowym i średnicy od DN 100 do 300 mm jako rury Duo i od DN 300 do 3000 mm jako rury Spiro, w odcinkach o długości 6 i 12 m. Gładkie ścianki rur powodują nieznaczne opory przepływu cieczy, a zewnętrzne karby wpływają na zwiększenie wytrzymałości.
Łączenia rur pomiędzy sobą dokonuje się przy pomocy złączek – nasuwek dwukielichowych dla rur Duo. Przed wykonaniem połączenia rura musi być równo obcięta pomiędzy karbami. Uszczelkę z NBR umieszcza się w pierwszym od końca rury zagłębieniu (karbie). Można je także łączyć między sobą za pomocą specjalnych łączników zaciskowych z uszczelkami z NBR lub połączeń skręcanych. Dla większych średnic możliwe jest zgrzewanie doczołowe za pomocą zgrzewarek do polietylenu (podstawowa metoda połączeń rur Spiro).
Rury można układać przy temperaturach powietrza zewnętrznego od –20 do +50°C. Ze względu na dużą wytrzymałość i twardość stosuje się je w różnych warunkach hydrogeologicznych – można je układać pod zieleńcami, chodnikami, jak również pod jezdniami, a także w rejonach występowania wpływów eksploatacji górniczej. Rury z PE-HD są całkowicie odporne na działanie prądów błądzących – nie podlegają zjawisku korozji elektrolitycznej. Ponadto odporne są na działanie większości znanych substancji chemicznych, takich jak sole, wodorotlenki i kwasy.

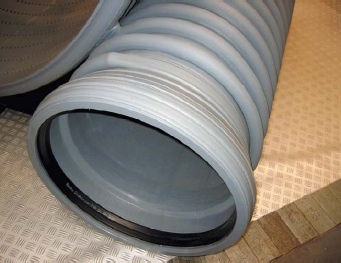

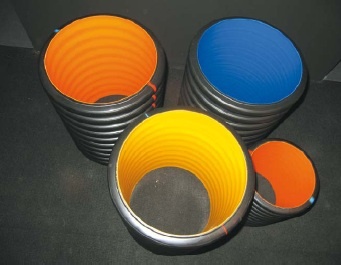

Rury profilowe HDPE/PP
