Czujki dymu i tlenku węgla

W zmienionym rozporządzeniu w sprawie ochrony ppoż. budynków, innych obiektów budowlanych i terenów z 21 listopada 2024 r. (DzU 2024, poz. 1716) [1] wprowadzono obowiązek stosowania autonomicznych czujek dymu i tlenku węgla dla pomieszczeń i jednostek mieszkalnych oraz takich, w których świadczone są usługi hotelarskie, a także pomieszczeń, w których dochodzi do spalania paliwa stałego, ciekłego lub gazowego, wchodzących w skład lokalu mieszkalnego lub lokalu użytkowego przeznaczonego na pobyt ludzi znajdującego się w strefie pożarowej zakwalifikowanej do kategorii zagrożenia ludzi ZL, czyli obiektów mieszkalnych i użyteczności publicznej.

Spełnienie tych wymogów nie jest ani kosztowne, ani trudne techniczne, gdyż są to urządzenia stosunkowo tanie i autonomiczne w zakresie zasilania energią oraz pełnienia swoich funkcji. Dlatego przepisy zostały zmienione w ten sposób, że w przypadku czujek autonomicznych nie jest wymagany projekt urządzenia przeciwpożarowego i nie mają zastosowania ust. 1–3 § 3, które regulują również kwestie przeglądów i konserwacji. Dodano bowiem do § 3 ust. 3a w brzmieniu: Wymagań, o których mowa w ust. 1–3, nie stosuje się do autonomicznych czujek dymu i autonomicznych czujek tlenku węgla. Urządzenia te należy zamontować, konserwować i eksploatować w sposób określony w instrukcjach obsługi, opracowanych przez ich producentów.

W rozporządzeniu [1] zmieniono także tytuł rozdziału 6 na: Stosowanie stałych urządzeń gaśniczych, systemów sygnalizacji pożarowej, autonomicznych czujek dymu, autonomicznych czujek tlenku węgla, dźwiękowych systemów ostrzegawczych i gaśnic. A po § 28 dodano następujący zapis:

§ 28a. 1. Pomieszczenie mieszkalne lub jednostkę mieszkalną, o której mowa w przepisach wydanych na podstawie art. 45 ustawy z dnia 29 sierpnia 1997 r. o usługach hotelarskich oraz usługach pilotów wycieczek i przewodników turystycznych (Dz. U. z 2023 r. poz. 1944), w których są świadczone usługi hotelarskie, a także lokal mieszkalny należy wyposażyć w co najmniej jedną autonomiczną czujkę dymu, spełniającą wymagania Polskiej Normy dotyczącej autonomicznych czujek dymu.

2. Przepisu ust. 1 nie stosuje się w przypadku ochrony pomieszczenia mieszkalnego, jednostki mieszkalnej lub lokalu mieszkalnego, o których mowa w ust. 1, przez system sygnalizacji pożarowej lub stałe samoczynne urządzenie gaśnicze.

3. Pomieszczenie, w którym odbywa się proces spalania paliwa stałego, ciekłego lub gazowego, wchodzące w skład lokalu mieszkalnego lub lokalu użytkowego przeznaczonego na pobyt ludzi, znajdującego się w strefie pożarowej zakwalifikowanej do kategorii zagrożenia ludzi ZL, należy wyposażyć w co najmniej jedną autonomiczną czujkę tlenku węgla, spełniającą wymagania Polskiej Normy dotyczącej urządzeń elektrycznych do wykrywania tlenku węgla w pomieszczeniach domowych.

4. Przepisu ust. 3 nie stosuje się w przypadku, gdy proces spalania odbywa się w urządzeniu z zamkniętą komorą spalania, a także gdy spalanie ma miejsce w zasilanym paliwem gazowym urządzeniu przeznaczonym do przygotowania posiłków.

Obowiązek stosowania od 24 grudnia 2024 r. autonomicznych czujek dymu i tlenku węgla dotyczy pomieszczeń oddawanych do użytku w nowo wznoszonych budynkach mieszkalnych oraz nowych pomieszczeniach mieszkalnych lub w nowych jednostkach mieszkalnych przeznaczonych do świadczenia usług hotelarskich.

Natomiast w lokalach mieszkalnych oraz pomieszczeniach, w których odbywa się proces spalania paliwa stałego, ciekłego lub gazowego, wchodzących w skład lokali mieszkalnych i użytkowanych jako takie pomieszczenia w dniu wejścia w życie rozporządzenia, stosowanie autonomicznych czujek dymu i tlenku węgla będzie obowiązkowe od 1 stycznia 2030 r.

MSWiA uzasadnia wprowadzenie tego obowiązku koniecznością poprawy poziomu ochrony przeciwpożarowej, zwłaszcza zmniejszenia liczby osób poszkodowanych w trakcie pożarów oraz zdarzeń związanych z emisją tlenku węgla. Statystyki wskazują, że ok. 80% wszystkich ofiar śmiertelnych w pożarach dotyczy budynków mieszkalnych, liczba pożarów wzrasta w okresie grzewczym, a duża ich część występuje nocą. Autonomiczne czujki dymu i tlenku węgla reagują przy niskich emisjach we wczesnej fazie pożarów i emitują głośne sygnały dźwiękowe, co daje szanse skutecznej ewakuacji mieszkańców jeszcze przed przybyciem służb ratowniczych.

Wymagania dla czujek

Dostępne na rynku czujki można samodzielnie montować i uruchamiać oraz dokonywać przeglądów – wystarczą do tego informacje zawarte w instrukcjach dołączanych do tych wyrobów.

Czujki dymu powinny spełniać wymagania normy PN-EN 14604:2006 Autonomiczne czujki dymu. Specjalne właściwości autonomicznych czujek dymu, takie jak komunikacja drogą radiową lub charakterystyki opracowywane ze względu na specyficzne zagrożenie, nie zostały w tej normie uwzględnione. Z kolei autonomiczne czujki tlenku węgla powinny być zgodne z wymaganiami normy PN-EN 50291-1 Wykrywacze gazu. Urządzenia elektryczne do wykrywania tlenku węgla w pomieszczeniach domowych. Część 1. Metody badań i wymagania eksploatacyjne. Norma zawiera wymagania dla dwóch typów urządzeń: zapewniających wyłącznie alarm wizualny i dźwiękowy (zasilanych m.in. bateryjnie – autonomicznych) oraz zapewniających alarm wizualny i dźwiękowy łącznie, a także transmisję sygnału wyjściowego pozwalającego na pośrednie lub bezpośrednie uruchomienie wentylacji albo innego urządzenia pomocniczego (nowe przepisy ppoż. tego nie wymagają). Oba typy urządzeń mogą być używane jednocześnie.

Właściwości CO i zalecane miejsca montażu

Tlenek węgla to gaz silnie trujący, powstający w wyniku niecałkowitego spalania paliwa. Jego poziom w powietrzu atmosferycznym wynosi normalnie 0,01–0,2 ppm. W pomieszczeniach zamkniętych stężenie CO zależy od intensywności jego emisji ze źródła i szybkości wymiany powietrza. Człowiek traci możliwość działania po ok. 5 min w sytuacji stężenia tego gazu na poziomie 6000–8000 ppm i umiera w niecałe 20 minut. Natomiast stężenie 12 800 ppm powoduje praktycznie natychmiastową utratę przytomności po 2–3 wdechach i śmierć po ok. 3 minutach.

Autonomiczne czujki tlenku węgla należy montować zgodnie z załączoną do nich instrukcją. Tlenek węgla jest nieco lżejszy od powietrza – jego gęstość w stosunku do powietrza wynosi 0,967 (powietrze przy temperaturze 20°C i ciśnieniu atmosferycznym ma gęstość 1,293 kg/m³, a tlenek węgla 1,250 kg/m³). W budynkach mieszkalnych przy źródle emisji CO spaliny unoszą się ku górze i mieszają z powietrzem o temperaturze ok. 20°C, rozprzestrzeniają wraz z ruchami konwekcyjnymi, wypełniając kubaturę pomieszczenia, i migrując ku górze.

Nie powinno się montować czujek tlenku węgla we wnękach i miejscach zasłoniętych, np. przez firanki czy zasłony, a także w miejscach emisji kurzu czy wilgoci. KG PSP zaleca rozmieszczenie czujek CO w taki sposób, aby były wyraźnie słyszalne w sypialniach. Za wykrywanie tego gazu odpowiada w czujkach sensor elektrochemiczny o wysokiej selektywności (wykrywa tylko tlenek węgla, nie dając fałszywych odczytów) i jest to technologia niedroga i trwała. Autonomiczne czujki mają funkcję testu prawidłowej pracy i należy go przeprowadzać okresowo. Powinny być wyposażone we wskaźniki optyczne (małe diody) w różnych kolorach z przypisanym do nich opisem funkcji. Przeważnie jest to: dioda zielona – zasilanie, czerwona – alarm oraz żółta – błąd. Testowe wciśnięcie alarmu powinno uruchomić sygnał dźwiękowy.

Dostępne są też czujki łączące funkcje wykrywania dymu i CO z dwoma niezależnymi sensorami – optyczny wykrywa dym i sygnalizuje pożar, a elektrochemiczny wykrywa tlenek węgla i sygnalizuje przekroczenie jego dopuszczalnego stężenia.

W budynkach z lokalami pełniącymi funkcje hotelowe (duża rotacja ludzi i często wiele kondygnacji) stosuje się systemy kontroli dostępu i bezpieczeństwa zapewniające m.in. sygnalizację włamania i napadu, dlatego wykorzystuje się w nich częściej urządzenia multisensorowe. Są one wpięte w systemy zarządzania i bezpieczeństwa budynku, co umożliwia także detekcję i lokalizację źródła pożaru (dymu i/lub ognia) oraz tlenku węgla. Nowe przepisy wymagają stosowania co najmniej urządzeń autonomicznych, ale w obiektach takich wykorzystuje się raczej rozbudowane systemy kontroli i nadzoru dające możliwość szybkiej reakcji personelu w celu zwalczenia zagrożenia oraz minimalizacji jego skutków.

Montaż czujek dymu

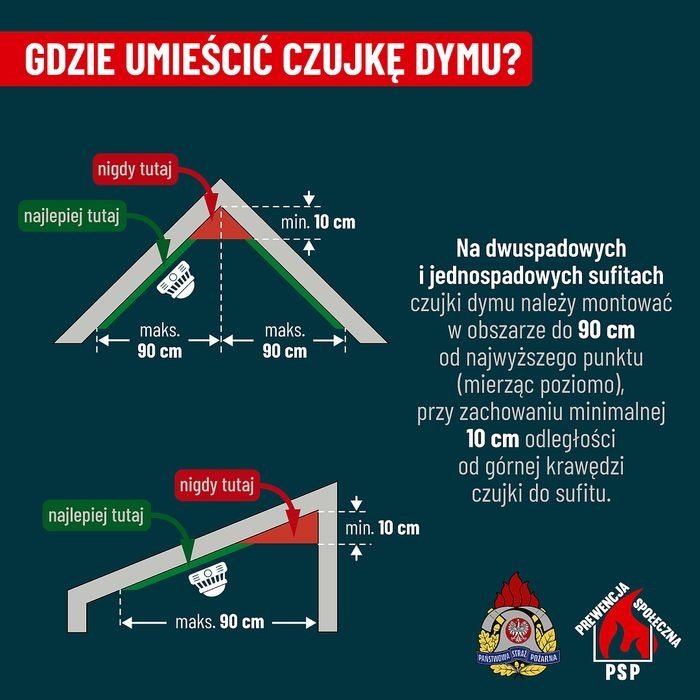

W czujkach dymu stosuje się dwa rodzaje detektorów – jonizacyjne i fotoelektryczne. Detektor jonizacyjny jest bardziej wrażliwy na płomienie, a fotoelektryczny na dym z tlących się pożarów. Aby zapewnić najlepszą ochronę, zaleca się stosowanie obu rodzajów alarmów lub kombinacji alarmów jonizacyjno-fotoelektrycznych. Wydział Prewencji Społecznej KG PSP zaleca montaż czujek dymu na środku płaskiego sufitu danego pomieszczenia, a na sufitach pochyłych jedno- i dwuspadowych w obszarze

do 90 cm od najwyższego punktu, z zachowaniem odległości minimum 10 cm od górnej krawędzi czujki do sufitu – patrz rys. 1.

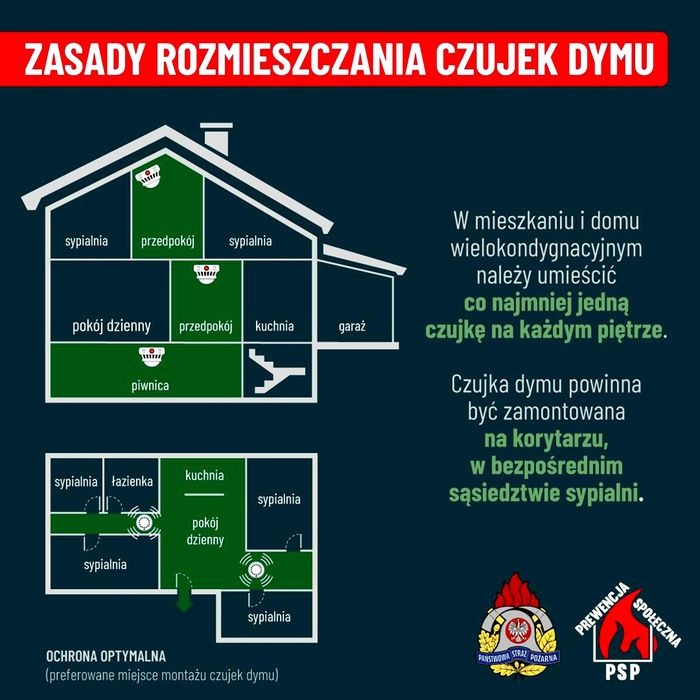

W mieszkaniach czujka dymu powinna być zamontowana na suficie w bezpośrednim sąsiedztwie sypialni, w przestrzeni łączącej ją (lub je) z salonem. W domach o jednej kondygnacji zaleca się montaż co najmniej jednej czujki w korytarzu lub holu pomiędzy sypialnią a salonem. Czujka powinna być słyszalna w każdej części domu nawet przy zamkniętych drzwiach. W dużych domach z korytarzami i przestronnym holem zaleca się montaż wielu czujek. W mieszkaniu wielokondygnacyjnym należy zamontować co najmniej jedną czujkę dymu na każdym piętrze – na parterze w holu i w pobliżu klatki schodowej, a na wyższych kondygnacjach co najmniej jedną w pobliżu klatki schodowej oraz na klatce schodowej nad schodami pomiędzy każdą kondygnacją.

Literatura

 1. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 21 listopada 2024 r. zmieniające rozporządzenie w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (DzU 2024, poz. 1716)

2. Materiały techniczne firm: Aisko, Eaton, Gazex, Kidde, P.T. Signal, TECH Sterowniki
