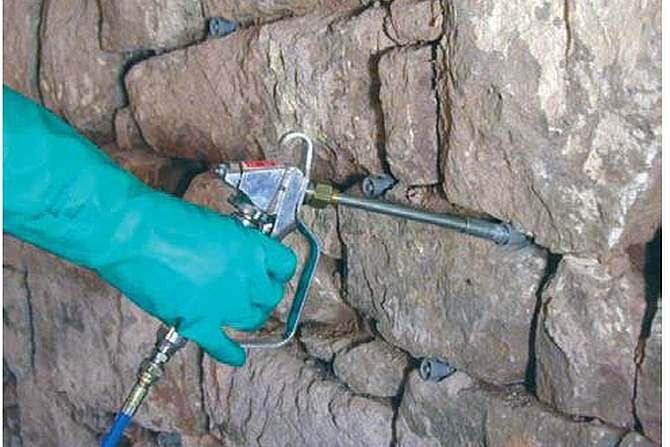

Izolacje techniczne w obiektach zabytkowych

Zadaniem projektów renowacji czy też restauracji obiektów zabytkowych jest przede wszystkim przywrócenie zmienionej budowli dawnej formy architektonicznej, estetycznej czy użytkowej. Oprócz tego naj­istotniejszego celu, projekty renowacyjne w większości przypadków dążą do poprawy jakości codziennego funkcjonowania w takich obiektach. Jednym z jej elementów jest zmniejszenie kosztów eksploatacji poprzez działania termomodernizacyjne.

Kwestie wykonywania ociepleń zarówno przegród zewnętrznych, jak i stropów dachowych są szeroko omawiane w literaturze, z wnikliwym uwzględnieniem ociepleń od strony zewnętrznej oraz wewnętrznej – co oczywiście nie znaczy, że jest to zagadnienie doskonale rozpoznane i łatwe do wykonania, w szczególności gdy docieplanie od strony zewnętrznej obiektu wpisanego do rejestru zabytków jest niedopuszczalne ze względu np. na bogaty wystrój architektoniczny.

Przy ocieplaniu każda dodatkowa warstwa izolacji zmienia cieplno-wilgotnościowe własności przegrody, co może się przyczynić do jej zawilgacania, a w konsekwencji uszkodzenia a także degradacji części bądź całego obiektu. Co więcej, zmiany w przegrodach powodują zmiany środowiska wewnętrznego budynku, niekoniecznie pozytywne [1].

W przypadku obiektów objętych ochroną konserwatorską, ale niewpisanych do rejestru zabytków wewnętrzne prace budowlane można podejmować na zasadach ogólnych (w przeciwieństwie do robót, które będą miały wpływ na jego zewnętrzne cechy, np. elewacja, okna, dach, drzwi do budynku, i dla których wymagana jest zgoda właściwego konserwatora zabytków).

W odniesieniu do obiektu wpisanego do rejestru zabytków prowadzenie robót budowlanych wymaga, przed wydaniem decyzji o pozwoleniu na budowę, uzyskania pozwolenia, wydanego przez właściwego wojewódzkiego konserwatora zabytków – dotyczy to zarówno prac na zewnątrz, jak i wewnątrz budynku [2].

W przypadku budynków zabytkowych istotą działań termomodernizacyjnych jest zachowanie pierwotnego wyglądu przy jednoczesnym wykonaniu termoizolacji, która nie wpłynie w przyszłości na stan budynku, a poprawi komfort codziennego użytkowania i pozwoli obniżyć koszty eksploatacji. Poprawa komfortu środowiska wewnętrznego często realizowana jest poprzez wprowadzanie nowoczesnych rozwiązań HVAC wraz z montażem nowych instalacji, np. zintegrowanych z systemem zarządzania budynkiem.

Właściwe wprowadzenie czy też modernizacja istniejących w obiektach zabytkowych instalacji technicznych (HVAC) jest jednym z większych wyzwań stojących przed inwestorami i wykonawcami w trakcie realizacji projektów związanych z renowacją historycznie cennych obiektów, w szczególności zawierających eksponaty muzealne, gdzie może zaistnieć rozbieżność pomiędzy warunkami niezbędnymi dla zabytkowego obiektu a koniecznymi dla wystawianych przedmiotów [3, 4].

Wymagania

Nie ma innych ujednoliconych wymagań, które muszą spełniać materiały bądź wyroby do termoizolacji instalacji technicznych w obiektach zabytkowych, niż te, które obowiązują w budownictwie ogólnym [5], tym bardziej że każdy przypadek renowacji budynku zabytkowego należy rozpatrywać indywidualnie, także dobór odpowiednich materiałów izolacyjnych do instalacji technicznych. Z punktu widzenia ochrony budynków, w tym zabytkowych, tego typu materiałom stawia się kilka istotnych wymogów.

Odporność ogniowa – przewody instalacyjne łącznie z izolacją techniczną, przechodząc pomiędzy wydzielonymi strefami pożarowymi (przepusty instalacyjne), np. przez ściany czy stropy, osłabiają przegrodę, zwiększając ryzyko rozprzestrzenienia się pożaru pomiędzy strefami. Dlatego same izolacje techniczne (zastosowane w instalacjach wodociągowych, kanalizacyjnych i ogrzewczych) powinny być wykonane w sposób zapewniający nierozprzestrzenianie ognia [5, 6], a przepusty przechodzące przez granice stref pożarowych muszą spełniać określone wymagania odporności ogniowej.

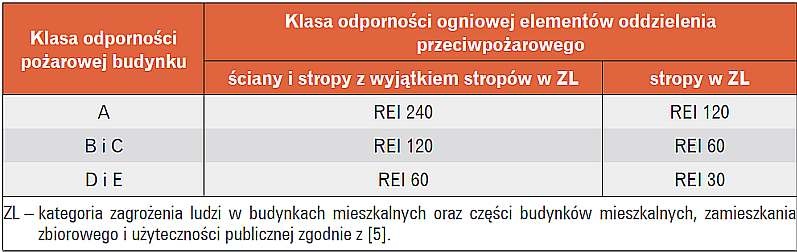

Zgodnie z rozporządzeniem w sprawie warunków technicznych [5] przepusty powinny mieć klasę odporności ogniowej (EI) wymaganą dla elementów oddzielenia pożarowego, czyli powinny być wykonane z materiałów niepalnych i odpowiadać wymaganiom dotyczącym klasy odporności ogniowej przedstawionym w tabeli w § 232.4 ww. rozporządzenia, a w przypadku przepustów o średnicy powyżej 4 cm w ścianach i stropach, dla których jest wymagana klasa odporności ogniowej co najmniej EI 60 lub REI 60, powinny mieć klasę odporności ogniowej (EI) tych elementów (tab. 1).

Analizując bezpieczeństwo pożarowe obiektu zabytkowego, należy podkreślić konieczność odpowiedniego doboru i wykonania izolacji przewodów technicznych wraz z przejściami instalacyjnymi, w szczególności dlatego, że z punktu widzenia rozprzestrzeniania się ognia elementy te są newralgiczne w ochronie przeciwpożarowej obiektu. W przypadku niemożności spełnienia ww. wymagań niezbędna decyzja w sprawie odstępstwa od wymagań pożarowych podejmowana jest przez odpowiedniego konserwatora zabytków.

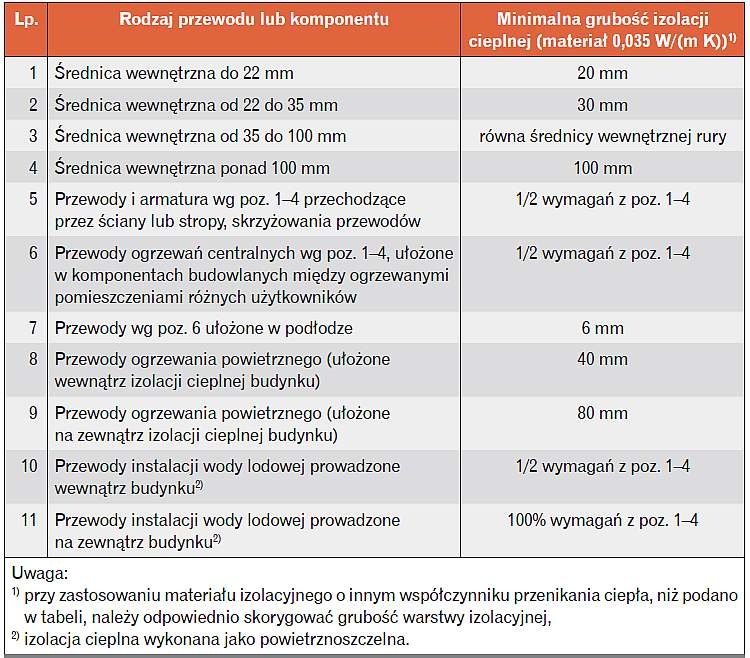

Wysoka izolacyjność cieplna – wszystkie budynki, w tym wpisane do rejestru zabytków czy podlegające ochronie konserwatorskiej, podlegają wymaganiom zawartym w rozporządzeniu w sprawie warunków technicznych [5], w tym dotyczącym izolacji instalacji technicznych (tab. 2).

Spełnienie wymagań cieplnych jest o tyle istotne, że w wielu przypadkach instalacje techniczne to jeden z niewielu obszarów, w których termomodernizacja jest możliwa ze względu na ochronę historyczną. Z drugiej strony, podobnie jak dla przypadku odporności ogniowej, gdy inwestor/projektant wykaże, że z uwagi na zachowanie walorów obiektu zabytkowego spełnienie wymagań izolacyjności cieplnej izolacji instalacji technicznych nie jest możliwe, mogą zostać uwzględnione odstępstwa od wymagań zawartych w warunkach technicznych, po uprzednim uzgodnieniu z odpowiednim konserwatorem zabytków.

Zapobieganie kondensacji pary wodnej – wykraplająca się woda na powierzchni rury instalacji, np. z zimną wodą, klimatyzacji czy wentylacji, może powodować szereg niekorzystnych efektów. Przede wszystkim nagromadzona woda może ściekać i, szczególnie w budynkach zabytkowych, powodować znaczące szkody. Tym bardziej gdy instalacja przebiega w zabudowanym kanale – dłuższe oddziaływanie wilgoci może powodować poważne zniszczenia. Dodatkowo wraz z wilgocią pojawiają się warunki sprzyjające rozwojowi pleśni i grzybów, które nie są pożądane w żadnym budynku, a tym bardziej w obiekcie o znaczeniu zabytkowym. Izolacje stosowane w instalacjach, w których kondensować może para wodna (rury zimnej wody, przewody klimatyzacyjne, wentylacyjne), to przeważnie materiały niepochłaniające wilgoci, o strukturze zamkniętokomórkowej i wysokim współczynniku oporu dyfuzji pary wodnej. Materiały o wysokim oporze dyfuzji utrudniają przedostanie się pary wodnej zawartej w powietrzu pomieszczenia na powierzchnię np. rury transportującej odpowiednio zimne medium, a tym samym jej kondensację.

Izolacyjność akustyczna – jedną z ważnych własności izolacji technicznych jest zdolność do redukcji dźwięków powstających w instalacjach, jak i przez nie przenoszonych. Cecha ta jest szczególnie istotna w przypadku obiektów mieszczących sale konferencyjne, koncertowe itp. Dobór odpowiedniej izolacji dla instalacji technicznej powinien obejmować również pozostałe własności, takie jak np. elastyczność, wysoka odporność na uszkodzenia mechaniczne, trwałość itp.

Materiały do izolacji instalacji

Spośród wielu materiałów wykorzystywanych do izolacji instalacji technicznych [7] ze względu na ich właściwości w obiektach zabytkowych szczególnie stosowane powinny być wymienione poniżej materiały.

Pianka polietylenowa

Stosuje się ją przede wszystkim do izolowania instalacji ciepłej i zimnej wody, centralnego ogrzewania, instalacji klimatyzacyjnych (zakres temperatury medium od –45 do 90°C). Współczynnik przewodzenia ciepła l40 dla pianki polietylenowej wynosi w zależności od jej gęstości od ok. 0,037 do 0,045 W/(m K). Charakteryzuje się ona bardzo wysoką elastycznością, brakiem toksyczności oraz bardzo dobrą ochroną przed kondensacją pary wodnej, czyli bardzo wysokim współczynnikiem oporu dyfuzyjnego pary. Wyroby izolowane pianką polietylenową powleczone są często płaszczem – ze względu na bezpieczeństwo pożarowe zaleca się, by były to płaszcze bezhalogenowe.

Elastyczna pianka elastomerowa

Stosowana do izolowania instalacji ciepłej i zimnej wody, centralnego ogrzewania, instalacji klimatyzacyjnych (do temperatury 105°C). Pianka o zamkniętych porach ma wysoki współczynnik oporu dyfuzyjnego pary wodnej, stanowiący o skutecznym zapobieganiu jej kondensacji. Materiał ten ma bardzo dobre własności elastyczne i akustyczne. Współczynnik przewodzenia ciepła l40 wyrobów z FEF wynosi od ok. 0,036 do 0,045 W/(m K).

Pianka poliuretanowa (PUR)

Materiał o bardzo dobrych własnościach termicznych, jego współczynnik przewodzenia ciepła l40 to ok. 0,026–0,030 W/(m K). Odporny chemicznie i biologicznie. Zakres pracy wyrobów z PUR wynosi od –200° do 135°C. Powierzchnia pianki chroniona jest przeważnie za pomocą płaszcza (płaszcz metalowy, folia aluminiowa lub bezhalogenowy płaszcz tworzywowy). Materiał lekki i sztywny. W porównaniu z innymi materiałami wykorzystywanymi jako izolacja instalacji technicznych ma niskie własności akustyczne.

Pianka polizocyjanuranowa (PIR)

Pianka PIR ma lepsze własności termiczne i odporności ogniowej oraz lepszym opór dyfuzyjny niż pianka PUR. Również zakres pracy wyrobów z PIR jest szerszy: od –200° do 200°C. Współczynnik przewodzenia ciepła l40 dla pianki PIR wynosi ok. 0,021–0,028 W/(m K). Wyroby z pianki poliizocyjanurowej są odporne biologicznie i na działanie wielu związków chemicznych, a także na duże obciążenia mechaniczne. Pianka ta ma podobnie jak PUR niskie własności akustyczne.

Wełna mineralna

W przeciwieństwie do przedstawionych powyżej materiałów izolacyjnych wełna mineralna jest otwarta dyfuzyjnie, co powoduje, że w zależności od warunków nagromadzona woda może dyfundować przez warstwę wełny na zewnątrz bądź powodować zawilgocenie materiału, obniżając jego własności cieplne, oraz stanowić potencjalne zagrożenie korozją biologiczną (grzyby, pleśń). Z drugiej strony wełna jest bardzo dobrym zabezpieczeniem przeciwpożarowym, ma najwyższą klasę reakcji na ogień (przeważnie klasa A) ze wszystkich wcześniej prezentowanych materiałów. Współczynnik przewodzenia ciepła l40 wynosi w tym przypadku od ok. 0,036 do 0,045 W/(m K). Może być stosowana w bardzo szerokim zakresie temperatur. Jest to wyrób sprężysty, który stanowi bardzo dobrą ochronę przed hałasem i dźwiękami pochodzącymi z wibracji.

Aerożel

Materiał o najniższym współczynniku przewodzenia ciepła ze wszystkich komercyjnie sprzedawanych materiałów izolacyjnych, jego l40 to ok. 0,014–0,020 W/(m K). Podobnie jak wełna mineralna ma wysoką klasę reakcji na ogień (A). Może być stosowany w bardzo szerokim zakresie temperatur. Materiał otwarty dyfuzyjnie o dobrych parametrach tłumiących drgania. Z uwagi na wysoką cenę przeważnie stosowany w kompozytach razem z innymi materiałami izolacyjnymi.

Podsumowanie

Odpowiedni wybór izolacji instalacji technicznych wpływa na poziom ochrony przeciwpożarowej, zmniejszenie kosztów eksploatacyjnych oraz zabezpieczenie obiektu zabytkowego przed uszkodzeniami związanymi z wprowadzeniem nowych elementów. Z jednej strony najistotniejszym elementem jest bezpieczeństwo, w tym pożarowe, z drugiej termomodernizacja wiąże się z ograniczaniem strat ciepła i obniżeniem kosztów eksploatacyjnych obiektu. Jednak najistotniejszym elementem jest zachowanie historycznych walorów poddawanego modernizacji budynku, powinno to stanowić priorytet przy wszystkich działaniach remontowych.
