Inteligentny garaż podziemny – zasilanie i sterowanie wentylacją bytową i pożarową oraz systemami monitoringu

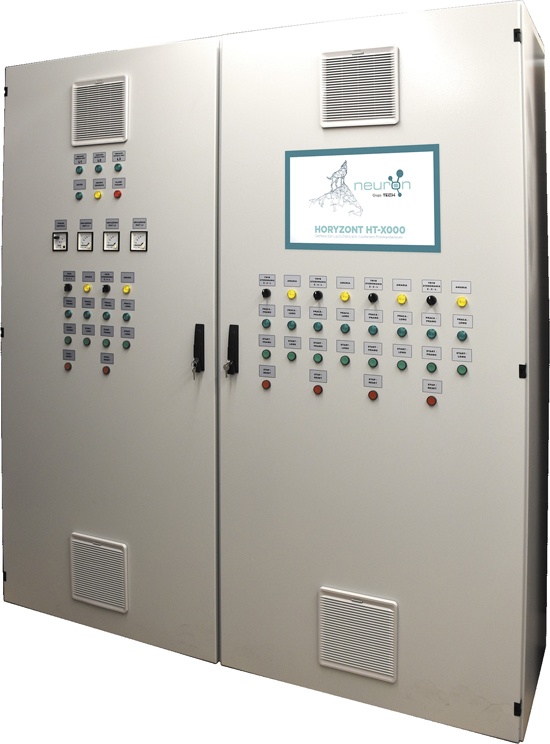

Centrala sterująco-zasilająca urządzeniami przeciwpożarowymi; fot. Neuron
Inteligentne budynki wymagają inteligentnych rozwiązań i systemów także w garażach podziemnych, tym bardziej że od ich skutecznego działania zależy życie ludzi i bezpieczeństwo mienia. Odpowiedni dobór niezbędnych systemów, jakość ich wykonania oraz wzajemne połączenie i wymiana danych są kluczowe dla zapewniania komfortu i bezpieczeństwa nie tylko w przypadku garażu, ale i całego budynku oraz jego użytkowników.
Zobacz także
RESAN pracownia projektowa Wentylacja pożarowa chroni ludzkie życie, dlatego jest wyzwaniem dla projektantów
Budynki powinny być nie tylko funkcjonalne i komfortowe dla użytkowników, ale też bezpieczne, m.in. pod względem ochrony przeciwpożarowej. Choć wszyscy życzą sobie, by zabezpieczenia pożarowe nigdy nie...
Budynki powinny być nie tylko funkcjonalne i komfortowe dla użytkowników, ale też bezpieczne, m.in. pod względem ochrony przeciwpożarowej. Choć wszyscy życzą sobie, by zabezpieczenia pożarowe nigdy nie były używane, muszą być w budynku obecne, a do tego prawidłowo zaprojektowane, wykonane i kontrolowane, by pozostawać w gotowości do ocalenia zdrowia i życia użytkowników w sytuacji zagrożenia.
Redakcja RI Skuteczne oddymianie zimą
Obciążenie śniegiem odgrywa niezwykle ważną rolę podczas doboru dachowych okien oddymiających. Warto pamiętać, że na skutek nieuwzględnienia tego wskaźnika i nieodpowiedniego doboru stolarki oraz współpracujących...
Obciążenie śniegiem odgrywa niezwykle ważną rolę podczas doboru dachowych okien oddymiających. Warto pamiętać, że na skutek nieuwzględnienia tego wskaźnika i nieodpowiedniego doboru stolarki oraz współpracujących z nią siłowników system nie spełni swojej funkcji.
mgr inż. Izabela Tekielak-Skałka, Jarosław Wiche, Dyrektor Techniczny firmy SMAY Sp. z o.o. Systemy wentylacji pożarowej przeznaczone do stosowania w garażach zamkniętych
Ograniczona ilość przestrzeni pod inwestycję spowodowała, że w naszym kraju coraz popularniejsze stało się budowanie pod budynkami garaży podziemnych. Jest to szczególnie popularne w centrach dużych miast,...
Ograniczona ilość przestrzeni pod inwestycję spowodowała, że w naszym kraju coraz popularniejsze stało się budowanie pod budynkami garaży podziemnych. Jest to szczególnie popularne w centrach dużych miast, w których liczba miejsc postojowych przy ulicach jest znacznie mniejsza od ilości kierowców szukających miejsc postojowych, co wpłynęło na popularyzację parkingów podziemnych oraz wielopoziomowych.
Bardzo dużo mówi się w ostatnim czasie o inteligentnych budynkach, pasywnym budownictwie i możliwościach automatyki kontrolno-sterującej zarówno w kontekście korzyści materialnych dla inwestora i użytkownika, jak i ochrony środowiska, a także zwiększenia komfortu użytkowania obiektów. Jednym z elementów nowoczesnego budynku użyteczności publicznej czy mieszkaniowego jest jego garaż – ze względu na oszczędność miejsca i terenu lokalizowany na kondygnacjach podziemnych. Umiejscowienie garażu wpływa bezpośrednio na dodatkowe wymagania, jakie musi on spełniać – abstrahując od wymogów dotyczących konstrukcji pod kątem wytrzymałościowym czy odporności ogniowej, dotyczą one w szczególności rodzaju, budowy i liczby instalacji, które muszą zostać wykonane, aby podziemny garaż był bezpieczny i wygodny w codziennym użytkowaniu.

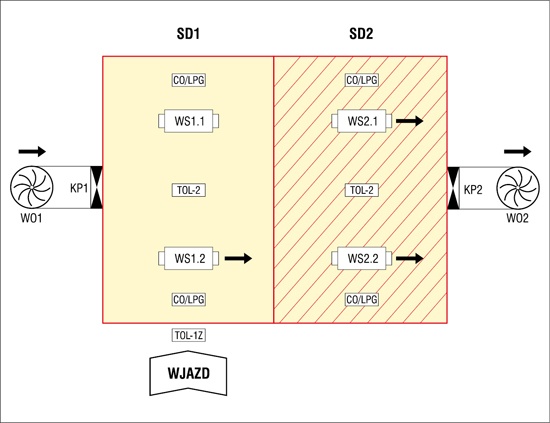

Do instalacji takich zaliczamy przede wszystkim systemy: sygnalizacji pożarowej, wentylacji bytowej i pożarowej wraz z systemem detekcji szkodliwych i niebezpiecznych gazów (CO, LPG), monitoringu wizyjnego i termowizyjnego, kontroli dostępu, zajętości miejsc parkingowych oraz oświetlenia. Oczywiście najbardziej pożądana jest sytuacja, gdy wszystkie te instalacje kontrolowane są przez jeden, nadrzędny system monitoringu i kontroli, taki jak BMS (Building Management System) czy SIUP (System Integrujący Urządzenia Przeciwpożarowe), czyli wersja BMS dopuszczona do stosowania w ochronie przeciwpożarowej (posiadająca wymagane przepisami dopuszczenia i certyfikaty w pierwszym systemie oceny i weryfikacji stałości właściwości użytkowych).
O systemach BMS czy SIUP pisano już wiele, dlatego tematem niniejszego opracowania są systemy i instalacje niezbędne do prawidłowego i bezpiecznego funkcjonowania garaży podziemnych, a także zwiększające komfort i funkcjonalność ich codziennej eksploatacji.
System sygnalizacji pożarowej (SSP)
Pierwszym niezbędnym systemem bezpieczeństwa, choć nie w każdym garażu (budynku) wymaganym, jest system sygnalizacji pożarowej. Jest on odpowiedzialny za wczesne wykrycie zagrożenia pożarowego w danej strefie, zaalarmowanie odpowiednich służb (budynkowych oraz Państwowej Straży Pożarnej poprzez system transmisji alarmu pożarowego), a następnie zainicjowanie niezbędnych akcji i sterowań dla innych systemów bezpieczeństwa pożarowego, takich jak system sterowania i zasilania systemów kontroli rozprzestrzeniania dymu i ciepła, dźwiękowy system ostrzegawczy czy system kontroli dostępu.
W skład systemu sygnalizacji pożarowej wchodzą: centrala, czujki dymu (i ciepła), ręczne ostrzegacze pożarowe, sygnalizatory optyczne i akustyczne oraz karty wejść i wyjść (zwane również elementami liniowymi). Za wykrycie zagrożenia pożarowego na jak najwcześniejszym etapie odpowiedzialne są bezpośrednio czujki dymu i ciepła. Natomiast w budynkach i garażach można dodatkowo wspomóc się systemem kamer termowizyjnych – jest to obecnie często stosowane w obiektach, w których na bezpieczeństwo kładzie się duży nacisk. Takie rozwiązania i aplikacje są coraz tańsze i zyskują na popularności ze względu na swoje zalety i szeroką funkcjonalność. Obejmują nie tylko sprzęt (hardware), ale również odpowiednie oprogramowanie (software), które może być zarówno częścią samej kamery, jak i aplikacji kontrolno-sterującej, co daje już dziś bardzo duże możliwości. Kamery termowizyjne mają zazwyczaj dwa obiektywy (dwie matryce) – termowizyjny o niskiej rozdzielczości i wizyjny o rozdzielczości wysokiej. Oba sygnały są na siebie nakładane i na obrazie z kamery widzimy zróżnicowanie temperatury obiektów, a także ich kształty. Obraz taki analizowany jest przez oprogramowanie samej kamery lub systemu nadzorującego – najczęściej ze sztuczną inteligencją – dzięki czemu sygnały alarmowe mogą być generowane automatycznie. Dodatkowo system termowizyjny i wizyjny umożliwia zweryfikowanie zagrożenia przez obsługę obiektu.
W przeciwieństwie do czujek dymu (i ciepła), które potrafią wykryć zagrożenie pożarowe, tylko gdy pojawi się dym lub odpowiednio wysoka temperatura w samej czujce, system kamer termowizyjnych umożliwia wykrycie potencjalnego zagrożenia generowanego przez poruszające się lub pozostawione w garażu podziemnym samochody. W przypadku awarii układów elektrycznych, paliwowych czy hamulcowych samochodu (kiedy ciepło generowane jest jeszcze przed pojawieniem się dymu i płomienia), sensor termowizyjny może zgłosić obsłudze obiektu zagrożenie, dając tym samym szansę jego eliminacji, zanim dojdzie do pożaru. Dodatkowo dzięki termowizji i zaimplementowanemu inteligentnemu oprogramowaniu można w garażu bardzo łatwo wykryć nie tylko obecność człowieka, ale i przybranie przez niego nienaturalnej pozycji (kiedy np. leży na posadzce na skutek zasłabnięcia). W przypadku zagrożenia pożarowego daje też możliwość sprawdzenia, czy w danym pomieszczeniu znajduje się użytkownik, do którego trzeba dotrzeć w pierwszej kolejności. Algorytmy wykrywające obecność ludzi stają się więc najbardziej pożądanymi i najszybciej rozwijającymi aplikacjami w dziedzinie termowizji pod kątem zastosowania w budownictwie.
Dźwiękowy system ostrzegawczy (DSO)
Drugim systemem z kategorii przeciwpożarowej, montowanym zarówno w garażach podziemnych, jak i w całym budynku, jest dźwiękowy system ostrzegawczy (DSO). Dzięki strefowemu sygnałowi pożarowemu aplikacje dają w przypadku tego systemu możliwość uruchomienia automatycznego komunikatu głosowego o potrzebie ewakuacji z zagrożonej strefy, informując dodatkowo o dostępnych drogach ewakuacyjnych. Jeżeli w garażu funkcjonuje także wcześniej wspomniany system wizyjny czy termowizyjny i wiemy, że w zagrożonej przestrzeni może się znajdować człowiek, DSO poprzez panel ręcznego sterowania pozwala wystosować do tej osoby indywidualne komunikaty głosowe i skierować do bezpiecznego wyjścia ewakuacyjnego.
W inteligentnym budynku, którego garaż jest częścią, przemyślane zaprojektowanie i montaż systemów musi obejmować ich wzajemne zestrojenie i współpracę, aby w razie zagrożenia możliwa była odpowiednia reakcja na zmieniającą się dynamicznie sytuację, co ma znaczący wpływ na bezpieczną ewakuację. Ważne jest zatem nie tylko spełnienie przepisów bezpieczeństwa pożarowego, ale również korzystanie z instalacji, systemów i wyposażenia podążającego za rozwojem i aktualnym stanem wiedzy i techniki.
