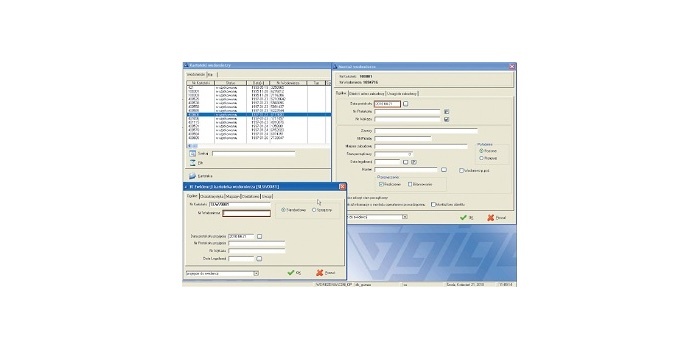

Technologie zdalnego odczytu mediów komunalnych
http://boss.net
Postęp w elektronice i informatyce, a także możliwość radiowej transmisji danych pozwoliły na szybki rozwój technologii zdalnego odczytu urządzeń pomiarowych. Opomiarowanie zużycia mediów komunalnych i monitorowanie pracy instalacji stało się standardem.
Technologie te są stale doskonalone i wyposażane w nowe funkcje, zwłaszcza w zakresie monitorowania i zarządzania pracą instalacji oraz obróbki danych, zarówno na poziomie administratora budynków, jak i dostawcy mediów (zakładów wodociągowych, gazowni i elektrowni). Rynek czeka jednak jeszcze wiele zmian, m.in. wdrożenie inteligentnego opomiarowania energii elektrycznej – nie tylko jej zużycia, ale też produkcji rozproszonej mikroenergetyki.
Zobacz także
Apator Powogaz SA Dlaczego w nowoczesnych obiektach warto instalować wodomierze ultradźwiękowe?
Prosta instalacja, łatwe projektowanie i niezawodność to tylko niektóre zalety stosowania ultradźwiękowych wodomierzy Ultrimis. Urządzenie tego typu sprawdzi się zarówno w budownictwie mieszkaniowym,...
Prosta instalacja, łatwe projektowanie i niezawodność to tylko niektóre zalety stosowania ultradźwiękowych wodomierzy Ultrimis. Urządzenie tego typu sprawdzi się zarówno w budownictwie mieszkaniowym, jak i w zastosowaniu przemysłowym. Co więcej, wodomierz ultradźwiękowy gwarantuje inwestorom uzyskanie oszczędności.
EWE ARMATURA POLSKA SP. Z O.O. Studzienka wodomierzowa Ewe FLEXORIPP
Studzienki wodomierzowe z czarnego PE dostępne w ofercie firmy EWE Armaturen polietylenu zostały udoskonalone pod względem materiałowym i użytkowym. Zwiększono możliwości zastosowań studzienki oraz ułatwiono...
Studzienki wodomierzowe z czarnego PE dostępne w ofercie firmy EWE Armaturen polietylenu zostały udoskonalone pod względem materiałowym i użytkowym. Zwiększono możliwości zastosowań studzienki oraz ułatwiono jej montaż i użytkowanie.
Itron Polska Sp. z o.o. Zdalny odczyt wodomierzy
Budownictwo wielolokalowe z utrudnionym dostępem do liczników Podstawowym problemem przy odczycie wodomierzy zamontowanych u lokatorów w budynkach wielorodzinnych jest brak dostępu do nich. Dotyczy...
Budownictwo wielolokalowe z utrudnionym dostępem do liczników Podstawowym problemem przy odczycie wodomierzy zamontowanych u lokatorów w budynkach wielorodzinnych jest brak dostępu do nich. Dotyczy to praktycznie wszystkich budynków wielorodzinnych wybudowanych w latach osiemdziesiątych i wcześniej. Nawet po wejściu do mieszkania odczyt kilku wodomierzy w trudno dostępnych miejscach jest czasami nie lada wyczynem. Idealnym rozwiązaniem w takiej sytuacji jest zastosowanie odczytu radiowego.
Dostępne obecnie technologie zdalnego odczytu współpracują z konkretnymi urządzeniami danego producenta lub z wieloma różnymi miernikami. Tak jak w przypadku komputerów czy telefonów komórkowych i w systemach zdalnego odczytu urządzeń pomiarowych mniej więcej co 2 lata przechodzi się na wyższy stopień rozwoju technicznego.
Producenci stale je doskonalą i wyposażają w nowe funkcje, w tym coraz większe możliwości wykorzystania danych do zwiększania efektywności pracy instalacji i opracowywania wyników.
Obecnie od tych technologii oczekuje się m.in.:
- odczytu wskazań ciepłomierzy, wodomierzy, liczników energii elektrycznej i gazu oraz innych urządzeń peryferyjnych,
- monitorowania pracy instalacji i analizy stanu,
- transmisji w obie strony,
- możliwości zdalnego zarządzania siecią z dowolnego pulpitu administracyjnego,
- integracji z oprogramowaniem finansowo-księgowym,
- gromadzenia danych i ich analizy,
- możliwości rozwoju systemu wraz z rozwojem sieci i przedsiębiorstwa,
- niskich kosztów obsługi systemu.
Technologie zdalnego odczytu swój sukces zawdzięczają szybkiemu i bezbłędnemu odczytowi danych w dowolnym czasie bez potrzeby angażowania użytkowników i konieczności wchodzenia na ich teren lub do pomieszczeń budynków. Ich zastosowanie pozwala obniżyć koszty odczytu, daje możliwość monitorowania pracy instalacji i urządzeń pomiarowych oraz sygnalizacji stanów awaryjnych i kradzieży w czasie rzeczywistym.
Różnice pomiędzy mediami, takimi jak ciepło czy woda, oraz stopień skupienia odbiorców są na tyle duże, że zastosowanie znajdują różne technologie – przewodowe i bezprzewodowe.
Te pierwsze stosuje się zwłaszcza w nowych i modernizowanych budynkach. Mogą być elementem tzw. inteligentnego budynku, czyli połączenia różnych instalacji (m.in. ppoż., bezpieczeństwa, oświetlenia, ogrzewania i wentylacji) w jeden system zarządzania z dwustronną komunikacją, nadzorowany w czasie rzeczywistym, coraz częściej z dowolnego miejsca.
Z kolei w budynkach istniejących stosuje się najczęściej bezprzewodowe systemy odczytu, które obsługują pojedyncze urządzenia pomiarowe lub cały system opomiarowania danego lokalu czy obiektu. W tym przypadku także możliwe jest zarządzanie mediami dzięki dwukierunkowej komunikacji.
Technologie przewodowe
W odczycie przewodowym europejskim standardem jest M-Bus. Głównymi elementami tego systemu są ciepłomierze z kartą M-Bus podłączane bezpośrednio do magistrali i współpracujące z nimi wodomierze z elektronicznym wyjściem impulsowym oraz jednostka centralna zarządzająca magistralą i umożliwiająca eksport danych.
Komunikacja z urządzeniami pomiarowymi może się odbywać za pomocą przewodów sieci ethernet (lokalnej sieci komputerowej) lub dzięki wykorzystaniu systemu tzw. budynku inteligentnego, a nawet sieci telewizji kablowej lub przewodów instalacji elektrycznej.
Coraz częściej technologie przewodowe korzystają także z elementów łączności radiowej i tym samym dają możliwość rozbudowy sieci poprzez łączenie wielu urządzeń zbiorczych M-Bus lub współpracę z protokołami KNX, LON, MOD-Bus, PROFI-Bus itp.
System magistrali M-Bus umożliwia zdalny odczyt danych z urządzeń pomiarowych łącznie z aktualnymi parametrami pracy instalacji. Dane gromadzone są w formatach dostępnych dla programów służących sporządzaniu rachunków za media.
M-Bus może być też sterowany i monitorowany za pomocą systemów wykorzystywanych do nadzoru procesów technologicznych lub produkcyjnych, co umożliwia nie tylko zbieranie, analizowanie i archiwizację danych oraz fakturowanie, ale też sterowanie procesami i ich wizualizację.
Technologie bezprzewodowe
Pomimo wielu istotnych różnic technologie bezprzewodowe wykorzystują podobne elementy: moduły radiowe i koncentratory danych. Moduły montowane są na urządzeniach pomiarowych z wyjściem impulsowym (wodomierze, ciepłomierze, gazomierze) i zliczają impulsy, przechowują oraz wysyłają dane w zakodowanych pakietach do koncentratora danych lub bezpośrednio do komputera.
Moduły mają formę nakładki lub wbudowane są w urządzenia pomiarowe i mogą komunikować się dwukierunkowo – są jednocześnie nadajnikami i odbiornikami. Zasilane są bateriami o żywotności dłuższej niż dwa okresy legalizacji wodomierzy, a pracują w zakresie częstotliwości, na które nie są wymagane zezwolenia.
Koncentratory danych montowane są w częściach wspólnych budynków, w miejscach dostępnych dla obsługi. Mają zasięg kilkudziesięciu metrów i mogą obsługiwać nawet ponad tysiąc modułów. Zasilane są z sieci elektrycznej i z akumulatorów. Na tym poziomie dane mogą być sczytywane za pomocą przenośnego komputera (PSION) lub przekazywane dalej drogą radiową.
W celu zwiększenia zasięgu systemu stosuje się moduły wzmacniające, które zbierają dane z koncentratorów i przekazują je do koncentratora centralnego, na odległość nawet 2 km, który gromadzi informacje z paru tysięcy urządzeń pomiarowych. Dane te można odczytywać stacjonarnie lub za pomocą urządzenia przenośnego.
Budowane są też systemy odczytu, które przekazują dane z urządzeń pomiarowych bez pośrednictwa koncentratorów. Moduł radiowy tego typu komunikuje się dwustronnie i wysyła dane po wywołaniu go przez komputer inkasenta. Dane z komputera trafiają następnie do dowolnego systemu.
Kolejnym rozwiązaniem jest zamontowanie w module radiowym nadawczo-odbiorczym karty GPRS, która umożliwia pakietowe przesyłanie danych w sieciach telefonii komórkowej GSM (która pokrywa już cały kraj).
Wysyłane w ten sposób dane trafiać mogą w dowolne miejsce, a częstotliwość odczytów dostosowana jest do danego systemu i odbiorcy mediów. Taki sposób radiowej komunikacji z urządzeniami pomiarowymi daje duże możliwości obróbki danych oraz monitorowania stanu instalacji i pracy urządzeń pomiarowych.
Nie ma tu ograniczeń co do liczby odczytywanych urządzeń pomiarowych, rozbudowa systemu wymaga jedynie wyposażenia modułów w karty GPRS, a koszty kart i połączeń w sieciach telefonii komórkowej są coraz niższe.
Zbieranie danych
Technologie zdalnego odczytu różnią się też metodą zbierania danych. W systemie inkasenckim wskazania urządzeń pomiarowych odczytywane są przez inkasenta podchodzącego do budynku lub przechodzącego wzdłuż ulicy z przenośnym komputerem wysyłającym sygnał do modułów, a te w odpowiedzi przekazują pakiety danych.
Liczniki mogą być odczytywane sekwencyjnie, tj. jeden po drugim, lub grupowo – kilka jednocześnie. Odczyt trwa kilka sekund, po czym inkasent przechodzi do następnego punktu.
Na odczyt samochodowy składa się komputer zamontowany na pojeździe wyposażonym w zewnętrzne anteny radiowe. Samochód wolno porusza się po ulicy, zbierając dane.
Stacjonarne sposoby odczytu danych korzystają z połączeń przewodowych lub sieci telefonii komórkowej. Przewody łączą koncentratory danych bezpośrednio z dostawcą mediów lub korzysta on z modemów komunikacyjnych.
wj
Literatura
1. Materiały firm: Antap, Apator PoWoGaz, BMeters, Elster, Ista, Itron, Minol, Sensus, Mirometr.
