Wodomierze jednostrumieniowe ekstra suche DN 25–40 w eksploatacji (cz. 2)

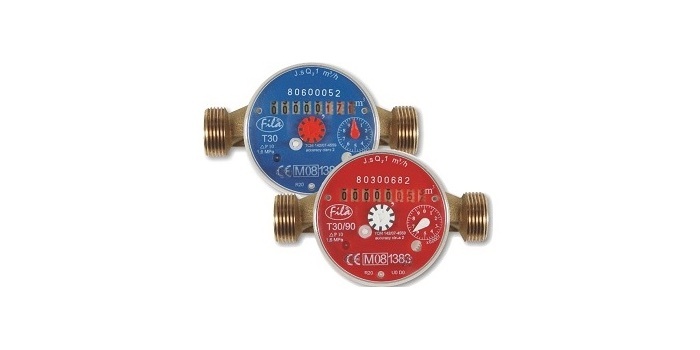

Wodomierze ekstrasuche
Growo
W artykule opisano wyniki badań wodomierzy jednostrumieniowych klasy C, które przeprowadzono w celu sprawdzenia stabilności metrologicznej tych urządzeń po 5 latach eksploatacji. W poprzedniej części (RI nr 5/2011) przedstawiono ogólne założenia przyjęte do badań i kryteria oceny, a także wyniki pomiarów pracy wodomierzy o średnicy DN 25. W części drugiej artykułu przeanalizowano działanie wodomierzy w średnicach DN 32 i 40, podano też wnioski wynikające z przeprowadzonego badania.
Zobacz także
dr inż. Edmund Nowakowski Metody określania obliczeniowych przepływów wody w budynkach mieszkalnych
Norma PN-92/B-01706 [1], zawierająca wzory i tabele do określania obliczeniowych przepływów wody w instalacjach wodociągowych w budynkach, została w maju 2009 r. unieważniona bez podania normy zastępczej....
Norma PN-92/B-01706 [1], zawierająca wzory i tabele do określania obliczeniowych przepływów wody w instalacjach wodociągowych w budynkach, została w maju 2009 r. unieważniona bez podania normy zastępczej. Wobec konieczności znalezienia innej metody obliczeniowej w artykule omówiono sposoby obliczeń wykorzystywane dotychczas w Polsce.
Gebo Złączki zaciskowe i obejmy naprawcze marki Gebo
Gebo to od wielu lat doskonale znana marka na terenie Polski i Europy. Jako lider w dziedzinie łączników hydraulicznych i asortymentu naprawczego, doskonale rozpoznaje potrzeby swoich klientów i dostosowuje...
Gebo to od wielu lat doskonale znana marka na terenie Polski i Europy. Jako lider w dziedzinie łączników hydraulicznych i asortymentu naprawczego, doskonale rozpoznaje potrzeby swoich klientów i dostosowuje do nich swój produkt z szerokiej oferty portfolio.
praca zbiorowa Marka Concept – europejska jakość teraz także w Polsce
Od kilku miesięcy w dystrybucji na terenie Polski są już produkty międzynarodowej marki Concept. Ponad 40 lat tradycji, dostępność jedynie poprzez sieć fachowej sprzedaży oraz unikalne projekty stanowią...
Od kilku miesięcy w dystrybucji na terenie Polski są już produkty międzynarodowej marki Concept. Ponad 40 lat tradycji, dostępność jedynie poprzez sieć fachowej sprzedaży oraz unikalne projekty stanowią główne wyróżniki tego europejskiego brandu.
Analiza wyników badań
Wodomierze jednostrumieniowe klasy C DN 32
Rozkład błędów metrologicznych wodomierzy przeprowadzono w oparciu o zatwierdzenie typu tych urządzeń dla charakterystycznych strumieni objętości, tj. qn = 6,0 m3/h, qt = 90 l/h, qmin = 60 l/h. W wyniku przeprowadzonej analizy stwierdzono, że spośród 111 przebadanych wodomierzy 81% mieściło się w granicach błędu pierwotnego, a 85% nie przekroczyło wartości błędu granicznego dopuszczalnego w eksploatacji – użytkowego dla przepływu minimalnego.
Średni błąd dla przepływu minimalnego wyniósł –4,24% (mediana –1,73%) i mieścił się w zakresie błędu granicznego dopuszczalnego dla tego strumienia objętości (tab. 1, rys. 1).
Analizując parametr przepływu przejściowego qt, odnotowano jedynie 16 wodomierzy z błędem przekraczającym maksymalny błąd graniczny dopuszczalny w użytkowaniu, a więc 84% przebadanych urządzeń spełnia warunki użytkowania. W granicach błędu pierwotnego mieściło się 91 wodomierzy, czyli 82% (tab. 1, rys. 2). Średni błąd dla przepływu przejściowego w analizowanej próbie wyniósł –3,63% i mieści się w granicach błędu w użytkowaniu (mediana 0,00%).
Dla parametru strumienia nominalnego qn w zakresie dopuszczalnego błędu granicznego w użytkowaniu, czyli przedziału od –4 do 4%, znalazło się 96% urządzeń. Stwierdzono, że 92% przebadanych wodomierzy mieści się w granicach błędu pierwotnego dla tego strumienia objętości (tab. 1, rys. 3). Średni błąd dla przepływu nominalnego w analizowanej próbie wyniósł –0,91% i mieści się w granicach błędu pierwotnego (mediana 0,74%).
Krzywe rozrzutu błędów metrologicznych w zależności od stanu wodomierza tej klasy, dla strumieni qmin, qt oraz qn przedstawiają odpowiednio rys. 4, 5, 6.
Wodomierze jednostrumieniowe klasy C DN 40
Rozkład błędów metrologicznych wodomierzy przeprowadzono w oparciu o zatwierdzenie typu tych urządzeń dla charakterystycznych strumieni objętości, tj. Qn = 10,0 m3/h, Qt = 150 l/h, Qmin = 100 l/h.
W wyniku przeprowadzonej analizy stwierdzono, że 94% ze 142 przebadanych wodomierzy mieści się w granicach błędu pierwotnego, a 98% nie przekroczyło wartości błędu granicznego dopuszczalnego w eksploatacji – użytkowego dla przepływu minimalnego. Średni błąd dla przepływu minimalnego wyniósł –2,33% (mediana –0,51%) i mieści się w zakresie dopuszczalnego błędu granicznego dla tego strumienia objętości (tab. 2, rys. 7).
Dla parametru przepływu przejściowego qt odnotowano trzy wodomierze z błędem przekraczającym maksymalny błąd graniczny dopuszczalny w użytkowaniu, czyli zaledwie 4% badanych. W granicach błędu pierwotnego mieściło się 108, czyli 87% (tab. 2, rys. 8). Średni błąd dla przepływu przejściowego w analizowanej próbie wyniósł –2,39% i mieści się w granicach błędu w użytkowaniu (mediana –0,76%).
Dla przepływu nominalnego qn w zakresie dopuszczalnego błędu granicznego w użytkowaniu, czyli przedziału od –4 do 4%, znalazło się 97% przebadanych urządzeń. Stwierdzono, że 90% z nich mieści się w granicach błędu pierwotnego dla tego strumienia objętości (tab. 2, rys. 9). Średni błąd dla przepływu nominalnego w analizowanej próbie wyniósł 0,23% i mieści się w granicach błędu pierwotnego (mediana 0,76%). Przeprowadzono także analizę rozrzutu wyników ze względu na stan użytkowanych wodomierzy (rys. 10, 11, 12).
Podsumowanie i wnioski
W wyniku przeprowadzonej analizy stwierdzono, że większość wodomierzy jednostrumieniowych ekstra suchych klasy C po 5 latach eksploatacji spełnia warunki niezbędne do ich ponownej legalizacji bez konieczności przeprowadzania napraw i regulacji. Wpływa to na bardzo znaczące obniżenie nakładów finansowych ponoszonych na gospodarkę wodomierzową w przedsiębiorstwie wodociągowym i pozwala ją lepiej kształtować już na etapie planowania.
Na podstawie przeprowadzonych przez autora badań można stwierdzić, że opisana w artykule konstrukcja jest najbardziej stabilna metrologicznie spośród wszystkich najpopularniejszych wodomierzy dostępnych na polskim rynku, bez względu na zmiany jakości wody, jakie obserwowano w przypadku różnych przedsiębiorstw wodociągowych.
