Grubości termoizolacji w instalacjach technicznych i przemysłowych

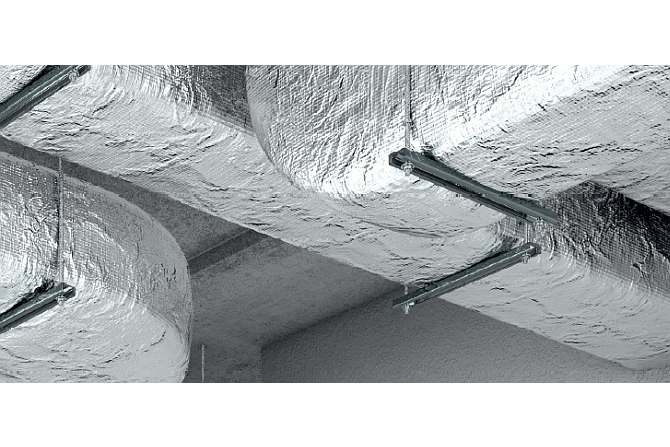

Kryterium doboru grubości izolacji w instalacjach technicznych i przemysłowych sprowadza się generalnie do dwóch aspektów – spełniania wymagań określonych przepisami prawnymi (minimalna grubość izolacji) oraz doboru grubości izolacji termicznej pod względem kosztów jej wykonania i przyszłych kosztów zaoszczędzonej energii (ekonomiczna grubość izolacji).

Określanie ekonomicznej grubości izolacji jest ze wszech miar słuszne i kosztowo uzasadnione [1], ale spełnienie minimalnych wymagań dotyczących grubości termoizolacji jest konieczne i obecnie najczęściej wykorzystywane przy projektowaniu instalacji.

W zależności od rodzaju instalacji (techniczna czy przemysłowa) w trakcie projektowania brane są pod uwagę różne kryteria, jednak podstawowym, wyjściowym wymaganiem jest zapis mówiący o zapewnieniu bezpiecznej temperatury na płaszczu ochronnym izolacji: „Urządzenia i instalacje pracujące z czynnikiem o temperaturze wyższej niż 60°C powinny być wyposażone w izolację termiczną tak zaprojektowaną i utrzymaną, aby temperatura zewnętrzna na jej powierzchni w miejscach dostępnych nie przekraczała 60°C” pochodzący z § 33 rozporządzenia w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych z 1999 r. [2].

Powyższy przepis jest jednak nieaktualny. Rozporządzenie z 2013 r. [3], które uchyliło poprzednie, nie zawiera już ścisłych wymagań dotyczących temperatury na powierzchni urządzeń i instalacji.

Czytaj też: Profesjonalna ochrona robotów przemysłowych przed czynnikami szkodliwymi występującymi w procesach produkcyjnych >>

Dla instalacji ogrzewczych w budynkach ma zastosowanie wymaganie zawarte w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [4]: w pomieszczeniach przeznaczonych na pobyt ludzi zabrania się stosowania ogrzewania parowego oraz wodnych instalacji ogrzewczych o temperaturze czynnika grzejnego przekraczającego 90°C.

Grubość izolacji technicznych

Dokumentem ustanawiającym wymagania dotyczące grubości izolacji cieplnej przewodów i komponentów armatury, ogrzewania centralnego, ogrzewania powietrznego oraz instalacji wody lodowej jest również rozporządzenie w sprawie warunków technicznych [4, 5]. W Załączniku nr 2 do rozporządzenia określono minimalne wymagane grubości izolacji cieplnej przewodów i komponentów przy założeniu wartości współczynnika przewodzenia ciepła na poziomie l₄₀ = 0,035 W/(m·K) (tab. 1).

W przypadku wyrobów o innym współczynniku przewodzenia ciepła l₄₀ grubość termoizolacji należy przeliczyć zgodnie z PN-B-02421:2000 [6]:

gdzie:
e – grubość warstwy izolacji właściwej dla materiału izolacyjnego o l₄₀ = 0,035 W/(m·K), mm;
D – średnica zewnętrzna izolowanego przewodu, mm;
l₄₀ – wartość współczynnika przewodzenia ciepła materiału izolacyjnego w temperaturze 40°C, W/(m·K).

W zależności od średnicy zewnętrznej przewodu wymagana grubości izolacji o l₄₀ = 0,035 W/(m·K) może zmieniać się od 20 do 100 mm. Występująca na rynku izolacji technicznych szeroka gama wyrobów pozwala na dobór odpowiednich materiałów o znanym parametrze izolacyjności.

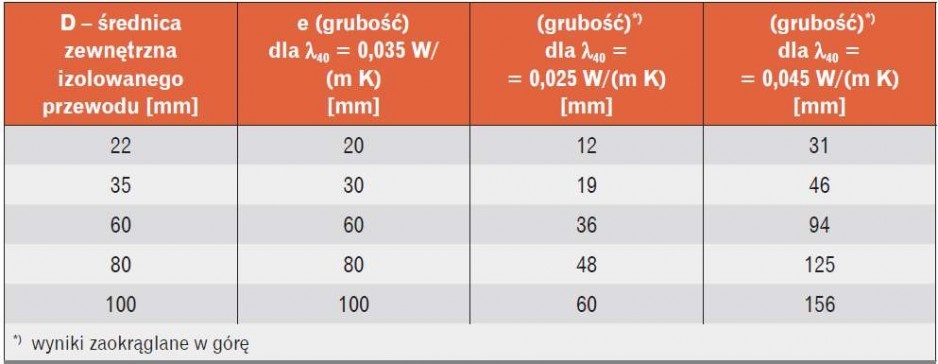

W tab. 2, zgodnie z powyższym wzorem, przedstawione zostały zakresy wymaganej minimalnej grubości izolacji w zależności od współczynnika przewodzenia ciepła l₄₀ zastosowanego wyrobu (l₄₀ = 0,025 W/(m·K) – np. przykładowy wyrób z poliuretanu, l₄₀ = 0,045 W/(m·K) – np. przykładowy wyrób z wełny mineralnej lub pianki kauczukowej).

W przypadku izolacji cieplnych w instalacjach centralnego ogrzewania, ciepłej wody użytkowej i technologicznej, sieciach ciepłowniczych prowadzonych w kanałach, tunelach i budynkach oraz sieciach napowietrznych o temperaturze czynnika nie większej niż 200°C stosuje się bezpośrednio PN-B-02421 – minimalne grubości warstwy izolacji właściwej zostały przedstawione w odpowiednich tabelach w normie [6]. Norma dopuszcza zastosowanie mniejszych grubości izolacji, tj. izolacji ekonomicznie opłacalnych, ustalonych w wyniku rachunku ekonomicznego inwestycji oraz w przypadku instalacji prowadzonych w bruzdach ściennych i podłogowych. Oczywiście nasuwa się pytanie, czy wymagania te są skorelowane z podanymi w rozporządzeniu w sprawie warunków technicznych.

Czytaj też: Izolacje techniczne i przemysłowe. Współczesne technologie i aktualne wymagania prawne >>>

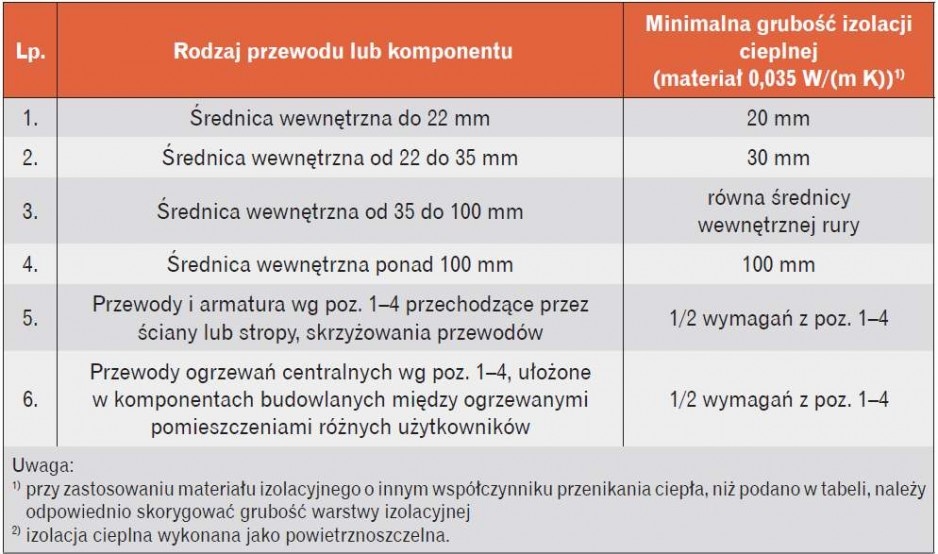

Zgodnie z Załącznikiem nr 2 do rozporządzenia w sprawie warunków technicznych [5] (tab. 1) możemy rozważyć dwa przypadki:

1. przewody i armatura przechodzące przez ściany lub stropy, skrzyżowania przewodów oraz przewody ogrzewań centralnych ułożone w komponentach budowlanych między ogrzewanymi pomieszczeniami różnych użytkowników, czyli zasadniczo miejsca, w których nie ma dużych przestrzeni na odpowiednią izolację – wymagania dotyczące minimalnej grubości izolacji cieplnej stanowią połowę grubości określonej w punktach od 1 do 4 w tab. 1;

2. przewody i komponenty przechodzące przez pozostałe miejsca (gdzie istnieje przestrzeń do odpowiedniego izolowania cieplnego), w tym nieogrzewane pomieszczenia – wymagania dotyczące minimalnej grubości izolacji cieplnej przedstawiono w punktach od 1 do 4 w tab. 1.

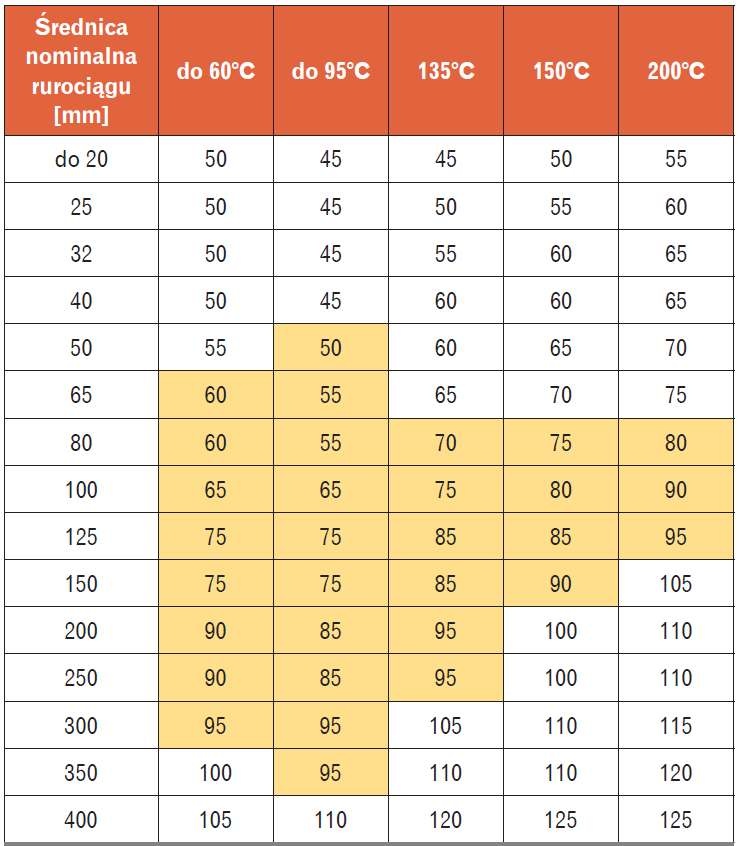

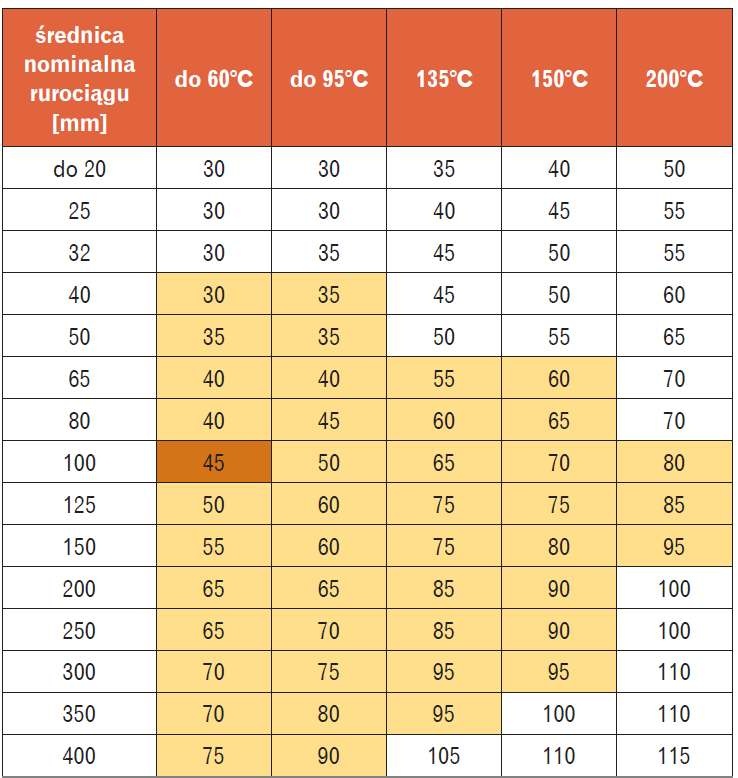

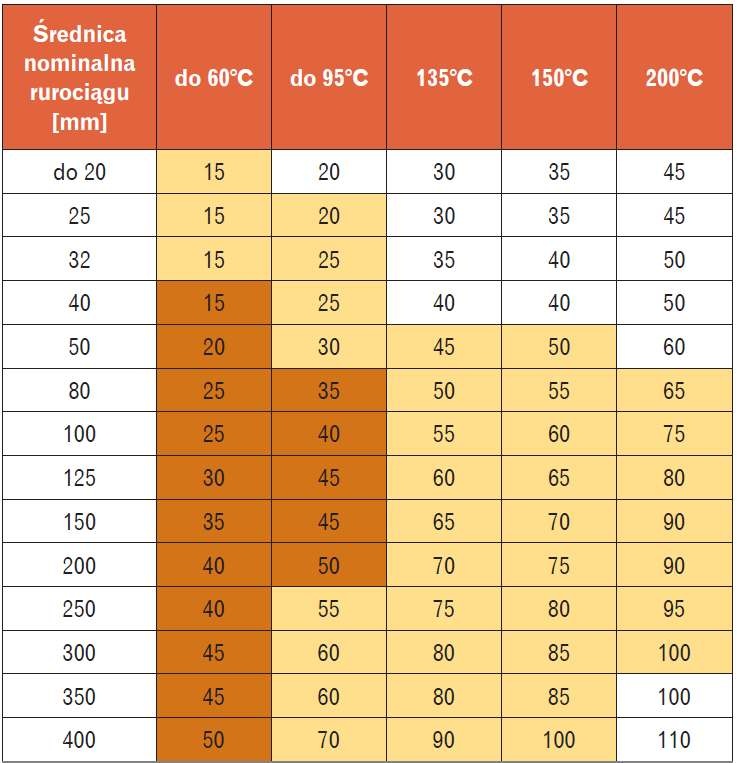

W tab. 3, tab. 4 i tab. 5 porównano wymagania rozporządzenia warunków technicznych [5] oraz specyfikacji PN-B-02421 [6].

Rozważając wymieniony powyżej pierwszy przypadek, czyli przewody i armatura przechodzące przez ściany lub stropy, skrzyżowania przewodów oraz przewody ogrzewania centralnego ułożone w komponentach budowlanych między ogrzewanymi pomieszczeniami różnych użytkowników, można zauważyć, że istnieje obszar niespójności dotyczący grubości izolacji (w tab. 3, tab. 4 i tab. 5 – kolor ciemnobrązowy), jednak zapis w PN-B-02421 [6] dopuszczający zastosowanie mniejszych grubości izolacji w przypadku instalacji prowadzonych w bruzdach ściennych i podłogowych pozwala na zastosowanie izolacji o nieokreślonej wymaganiami normowymi grubości (co jednak wymusza stosowanie wymagań z rozporządzenia [5]).

W przypadku drugim, dotyczącym instalacji nieograniczonej komponentami budowlanymi, ścianami, stropami itp., obszar braku spójności pomiędzy wymaganiami rozporządzenia [5] i PN-B-02421 [6] jest znaczny (w tab. 3, tab. 4 i tab. 5 – kolor jasnobrązowy).

Czytaj też: Głęboka termomodernizacja budynków w Polsce >>>

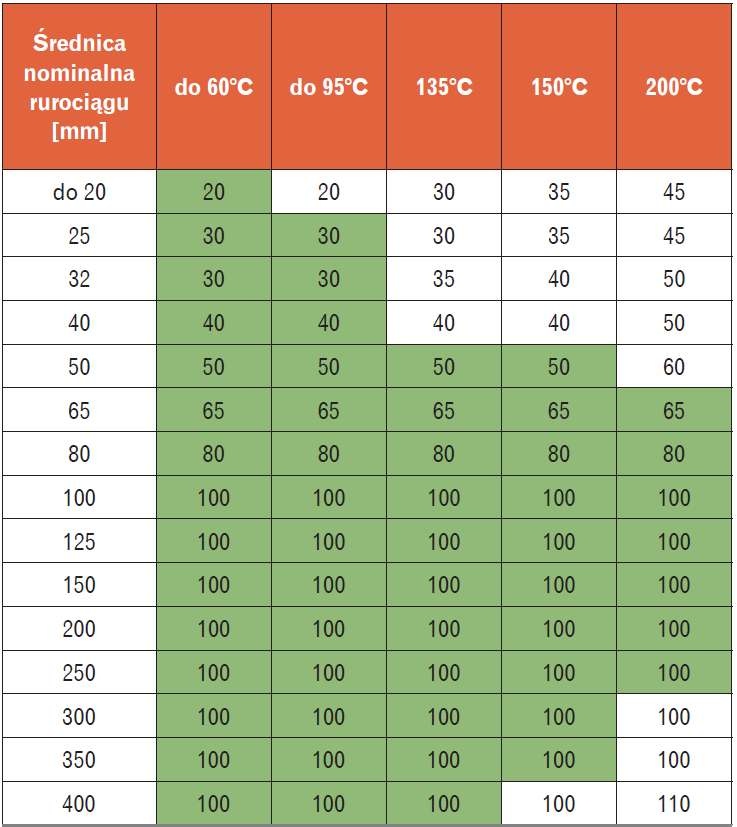

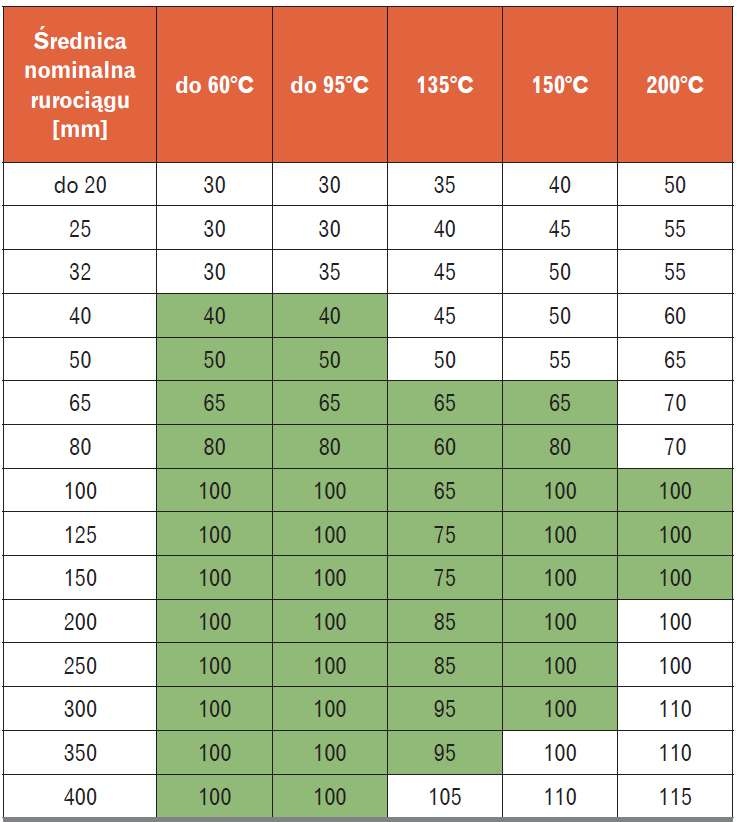

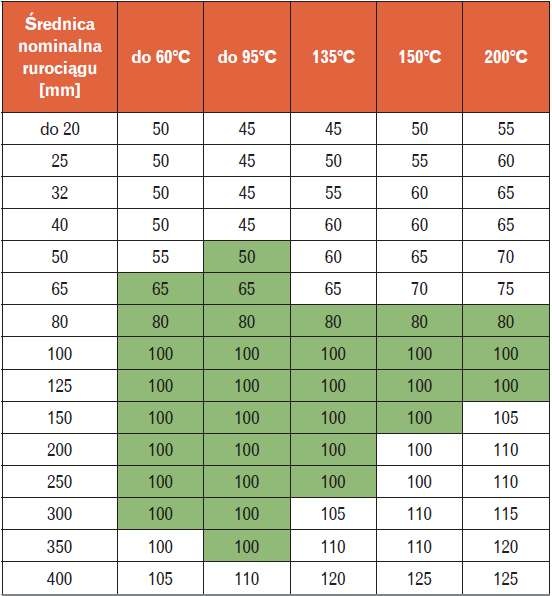

W tab. 6, tab. 7 i tab. 8 zaproponowano ­kompilację wymagań dotyczących grubości dla izolacji cieplnej przewodów i komponentów.

Warto zwrócić uwagę, że powyższe rozważania na temat określania grubości izolacji termicznej wykorzystują parametr izolacyjności cieplnej materiału (współczynnik przewodzenia ciepła) określony tylko w jednej temperaturze, w 40°C (l₄₀ [W/(m·K)]) zgodnie z PN-EN ISO 8497:1999 [7], co oczywiście nie charakteryzuje dokładnie danego materiału izolacyjnego w całym temperaturowym zakresie stosowania [8].

Instalacje przemysłowe

Wymagania odnośnie do projektowania, wykonania, odbioru wykonanej izolacji ciepłochronnej i zimnochronnej montowanej na urządzeniach i obiektach przemysłowych oraz energetycznych, takich jak: rurociągi, aparaty, zbiorniki technologiczne i magazynowe stosowane w przemyśle, zawarte są w normie PN-B-20105:2014-09 [9]. Dodatkowo norma ta (normatywny Załącznik A) ustala dopuszczalną maksymalną temperaturę powierzchni zewnętrznej płaszcza ochronnego izolacji na poziomie 50°C, a także, w zakresie określania grubości izolacji, odsyła do normy PN-EN ISO 12241:2010 [10], która zawiera szczegółowe zasady obliczania właściwości wyposażenia budynków i instalacji przemysłowych związanych z przeno­szeniem ciepła, przeważnie w warunkach ustalonych.

Oprócz szczegółowych zasad obliczania szeregu parametrów istotnych przy projektowaniu instalacji przemysłowych, takich jak: obliczanie zmian temperatury w rurach, naczyniach i zbiornikach, czasów chłodzenia i zamarzania, określania wpływu mostków cieplnych oraz strat ciepła, norma przedstawia również sposób określania grubości izolacji termicznej przy zakładanej docelowej temperaturze płaszcza zewnętrznego.

W celu sprawdzenia wymagań dotyczących bezpieczeństwa związanego z temperaturą na płaszczu zewnętrznym można określić tę temperaturę, korzystając z danych z rozporządzenia [5] bądź PN-B-02421 [6], wykorzystując zależności (2) i (3) przedstawione w PN-B-20105 [9]:

oraz

gdzie:
q_l – liniowy strumień ciepła, W/m;
t_medium – temperatura medium gorącego, °C;
t_otoczenia – temperatura otoczenia, °C;
t_zewn – temperatura płaszcza zewnętrznego rury, °C;
D_zewn – średnica zewnętrzna, m;
D_wew – średnica wewnętrzna rury, m;
h_se – współczynnik przejmowania ciepła po powierzchni zewnętrznej, W/(m²·K);
l_izolacja – współczynnik przewodzenia ciepła izolacji w szacowanej średniej temperaturze t_średnia = t_zewn – t_medium, W/(m·K);
R_se – opór przejmowania ciepła po powierzchni zewnętrznej, (m²·K)/W;
R_l – liniowy opór ciepła, (m·K)/W.

Okazuje się, że wymagania odnośnie do grubości izolacji zawarte w rozporządzeniu [5] i PN-B-02421 [6] spełniają wymóg dotyczący temperatury na płaszczu zewnętrznym rury t_zewn = 50°C. Korzystając z powyższych wzorów, można również oszacować wymaganą grubość izolacji, przy danych wszystkich parametrach, czyli również współczynnika przewodzenia ciepła l_izolacja [W/(m·K)] w szacowanej średniej temperaturze pracy izolacji instalacji przemysłowej.

Deklaracja własności cieplnych materiału izolacyjnego

W celu określania grubości izolacji instalacji przemysłowych istotne jest posiadanie informacji o wartościach współczynnika przewodzenia ciepła w całym zakresie temperaturowym. W przypadku gdy wyrób do izolacji przemysłowych jest deklarowany do temperatury np. 700°C (odpowiednia metoda określania maksymalnej temperatury stosowania wyrobu została opisana w PN-EN 14706:2013-04 [11]), w całym zakresie, czyli włącznie do 700°C, należy określić współczynnik przewodzenia ciepła w postaci deklarowanej krzywej zależności od temperatury

Problematyka określania deklarowanej krzywej zależności współczynnika przewodzenia ciepła od temperatury została opisana [8] w PN-EN ISO 13787:2005 [12]. Krzywa ta jest wymagana w każdej z norm wyrobu do izolacji instalacji przemysłowych (pakiet norm od PN-EN 14303 do PN-EN 14315) i konieczna do wprowadzenia wyrobu na rynek (niezbędne informacje dotyczące zmienności parametru izolacyjnego w zależności od temperatury powinny być zawarte w deklaracji własności użytkowych wyrobu).

Podsumowanie

Projektowanie instalacji przemysłowych wiąże się m.in. z określeniem wymaganej grubości izolacji, która stanowić ma zabezpieczenie w obszarze ochrony cieplnej. Dobór odpowiedniej grubości izolacji w instalacjach przemysłowych jest przede wszystkim związany ze spełnieniem wymagań prawnych. Wymagania zawarte w przedstawionych aktach prawnych, mimo pewnych niespójności, spełniają wymagania dotyczące odpowiedniej temperatury na płaszczu instalacji rurowej. Innym, o wiele szerszym zagadnieniem jest opłacalność zwiększania grubości izolacji, która może być szacowana za pomocą zasad określonych w PN-B-20105:2014-09 [9].
