Kotłownie ze sprzęgłem hydraulicznym
Sprzęgło hydrauliczne to pionowy przewód z podłączeniem (jednym lub kilkoma) od strony obiegów kotłowych oraz od strony obiegów grzewczych (również jedno lub kilka). Zasadę działania sprzęgła hydraulicznego omówiono w wielu pozycjach literatury i katalogach producentów urządzeń. Na rys. 1 przedstawiono schemat sprzęgła hydraulicznego z pojedynczym podłączeniem od strony obiegów kotłów i obiegów grzewczych [8].

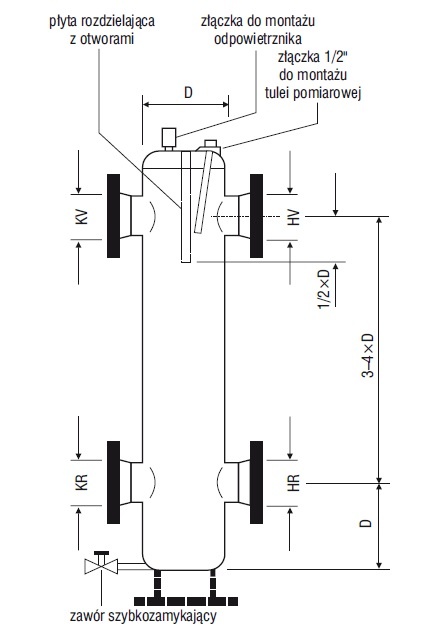

Rys. 1. Schemat sprzęgła hydraulicznego [8]; KV – zasilanie z kotła, KR – powrót do kotła, HV – zasilanie obiegów grzewczych, HR – powrót z obiegów grzewczych
Przy większej liczbie podłączeń obowiązuje zasada pionowej odległości co najmniej 3Dn, gdzie Dn jest największą średnicą nominalną podłączenia. Sprzęgło hydrauliczne zostało wynalezione w czasach, gdy kotły kondensacyjne stosowane były znacznie rzadziej niż obecnie. Ich upowszechnienie w ogrzewnictwie spowodowało próby adaptacji sprzęgła hydraulicznego do kotłów kondensacyjnych.
Na łamach prasy trwała ożywiona dyskusja nad przydatnością sprzęgła hydraulicznego w obiegach kotłowych kotłów kondensacyjnych. Zdaniem autora [4] działanie sprzęgła przepływowego (bez znacznej pojemności) jest sprzeczne z ideą kotła kondensacyjnego.
W przypadku kotłów wykazujących wrażliwość na niską temperaturę wody powrotnej celem zastosowania sprzęgła było skierowanie pewnej składowej (ok. 40–50% strumienia objętości w obiegu kotłowym) do króćca powrotnego kotła (kotłów). Miało to na celu podwyższenie temperatury wody powracającej do kotła.
Elementu tego nie trzeba było regulować, ponieważ przy stałej wydajności pompy kotłowej i zmiennym (zmniejszającym się w stosunku do obliczeniowego) strumieniu objętości w obiegach grzewczych zawsze zapewniał on minimalną temperaturę wody kierowanej do kotła. Przy tej funkcji sprzęgła hydraulicznego parametrem projektowym była maksymalna prędkość przepływu wody w sprzęgle odniesiona do składowej gorącego mieszania: 0,3 m/s bez funkcji oczyszczania wody oraz 0,1 m/s przy funkcji oczyszczania (sprzęgło hydrauliczne jako osadnik).
Drugą funkcją sprzęgła jest odseparowanie pod względem hydraulicznym obiegów kotłów i obiegów grzewczych tak, aby zakłócenia w działaniu obiegów grzewczych spowodowane oddziaływaniem elementów regulacji ilościowej w instalacji (termostatycznych zaworów przy grzejnikach) nie przenosiły się do obiegów kotłów.
W przypadku kotłów kondensacyjnych ta druga funkcja jest ważna, natomiast pierwsza – realizująca obieg gorącego mieszania – jest sprzeczna z ideą kotła kondensacyjnego, gdzie temperatura wody powrotnej powinna być jak najniższa.
Autor nie podejmuje dyskusji na temat specjalnych opatentowanych rozwiązań sprzęgła hydraulicznego, w którym włączenie obiegów grzewczych występuje na różnej wysokości, np. obieg ogrzewania grzejnikowego jest zasilany z górnej strefy, powrót z tego obiegu jest włączony w środku wysokości, stąd jest zasilany obieg o niższej temperaturze (np. ogrzewanie podłogowe), a powrót z tego ostatniego wprowadzony jest do najniższej części sprzęgła.
Zdaniem autora rozwiązania te mają sens przy braku elementów regulacji ilościowej w instalacjach wewnętrznych (zaworów termostatycznych). Przy zmieniającym się strumieniu nośnika ciepła w instalacji takie rozwiązania są pozbawione narzędzi automatycznej regulacji do kształtowania temperatury zasilania obiegów grzewczych.
Nie ma zasadniczej różnicy w opisie działania kotłowni z jednym i kilkoma kotłami. Na rys. 2 pokazano schemat kotłowni ze sprzęgłem hydraulicznym wyposażonej w dwa kotły niekondensacyjne.

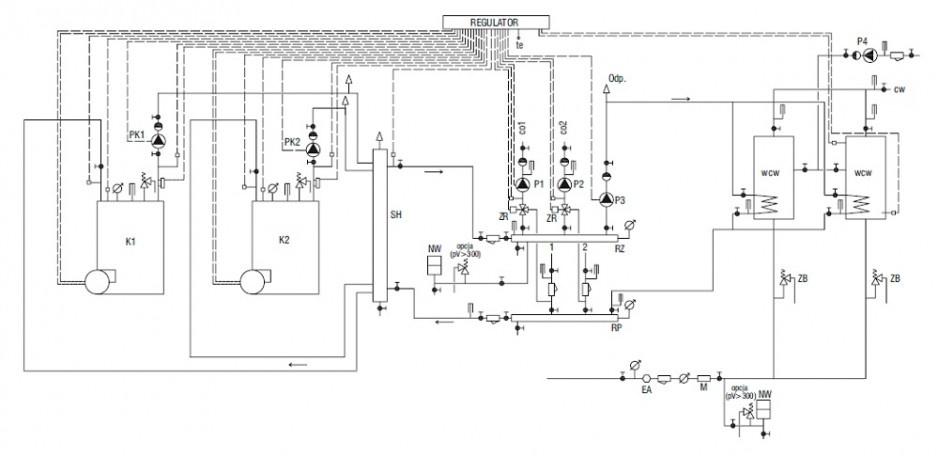

Rys. 2. Schemat kotłowni wodnej na paliwo płynne ze sprzęgłem hydraulicznym wyposażonej w dwa kotły niekondensacyjne
W schemacie ideowym można wyodrębnić następujące obiegi (obwody):
obieg kotłów – kocioł – sprzęgło hydrauliczne (SH) – kocioł wraz z pompą kotłową,
obiegi grzewcze ogrzewania co1 i co2 – od rozdzielacza zasilającego RZ, przez instalację, do rozdzielacza powrotnego RP (identycznie jak w schemacie kotłowni bez pomp kotłowych),
obieg grzewczy ciepłej wody – od rozdzielacza, przez wymienniki c.w. (pompa P3), do rozdzielacza powrotnego RP (identycznie jak w schemacie bez pomp kotłowych),
obieg instalacyjny ciepłej wody i obieg cyrkulacyjny ciepłej wody (identyczne jak w schemacie bez pomp kotłowych).
Elementy obiegów grzewczych (oprócz sprzęgła hydraulicznego) są identyczne jak w przypadku kotłowni bez pomp kotłowych i omówiono je szczegółowo w RI 1–2/2013. Włączenie kotłów w sprzęgło może być zrealizowane za pomocą dwóch lub jednego z króćców.
Przewody obiegów kotłów łączą się wówczas przed sprzęgłem. Czujnik temperatury wody zasilającej w obiegach grzewczych umieszczony jest w przewodzie wylotowym ze sprzęgła. Pozwala to na dostosowanie mocy kotłów do zapotrzebowania na moc cieplną. Układ automatyki włącza i wyłącza poszczególne palniki (strefy palników w przypadku palników dwustopniowych), tak aby uzyskać temperaturę zasilania zgodną z nastawioną wartością (zmienną regulowaną).
Przy powszechnych dziś parametrach instalacji wewnętrznych ogrzewania o temperaturze zasilania nie wyższej niż 70°C kotły są „prowadzone” przy stałej temperaturze wody zasilającej obiegi grzewcze instalacji ogrzewania i przygotowania ciepłej wody. W przypadku kotłowni dostarczających nośnik ciepła wyłącznie do ogrzewania stosuje się programowanie temperatury zasilania w funkcji temperatury powietrza zewnętrznego (tzw. regulację lub kompensację pogodową).
Symbole PK1 i PK2 oznaczają pompy kotłowe. Powinny one działać ze stałą wydajnością, choć mogą być wyposażone w przemiennik częstotliwości w celu dostosowania charakterystyki pompy do charakterystyki instalacji obiegu kotłowego. Woda w sprzęgle hydraulicznym może przepływać wyłącznie od króćca zasilającego do powrotnego, tzn. od góry do dołu (na rysunku i w rzeczywistości).
Przeciwnego kierunku przepływu nie można usankcjonować [4] – z uwagi na niewielką pojemność sprzęgła hydraulicznego (kilka lub kilkanaście dm3) przy odwrotnym przepływie do czujnika temperatury zasilania dopłynie woda powrotna o niskiej temperaturze. Może się to zdarzyć przy wyłączeniu pomp kotłowych. Zatem do prawidłowego funkcjonowania układu kotłowni ze sprzęgłem hydraulicznym wymagane jest działanie pomp (co najmniej jednej) obiegu kotłów również po wyłączeniu wszystkich palników (stref palników).
Ta funkcja wprowadza do układu automatycznej regulacji pojemność kotła jako element zapobiegający włączaniu i wyłączaniu kotła w krótkim czasie. Przy kotłach bezpojemnościowych właściwym rozwiązaniem jest zastosowanie palników modulowanych (o płynnie zmieniającej się mocy cieplnej).
Brak pojemności kotła, nawet przy włączonej pompie obiegu kotłowego, spowoduje szybkie ochłodzenie otoczenia czujnika temperatury wody zasilającej i ponowne włączenie kotła, co może prowadzić do szybkiego zużycia palnika i pompy.
W artykule [4] opisano symulację działania kotłowni z palnikami dwustopniowymi ze sprzęgłem hydraulicznym w różnych warunkach obciążenia przy zmieniającej się temperaturze powietrza zewnętrznego. Wykazano, że przy funkcji działania pomp kotłowych po wyłączeniu palników nie istnieje „niebezpieczeństwo” odwrócenia kierunku przepływu (ściśle: zwrotu) w sprzęgle hydraulicznym.
Przedstawiony na rys. 2 schemat ma zdaniem autora zastosowanie wyłącznie do kotłów niekondensacyjnych. W przypadku kotłów kondensacyjnych autor proponuje wprowadzenie elementu pojemnościowego, jakim jest zbiornik buforowy o pojemności kilkudziesięciu lub kilkuset dm3 (w zależności od mocy kotłów).
Kotłownie ze zbiornikiem buforowym jako sprzęgłem hydraulicznym
Schemat ideowy kotłowni z dwoma kotłami i zbiornikiem buforowym pełniącym funkcję sprzęgła hydraulicznego pokazano na rys. 3. Podobnie jak w przypadku przepływowego sprzęgła hydraulicznego – schemat z jednym kotłem można łatwo utworzyć z przedstawionego schematu z dwoma kotłami.

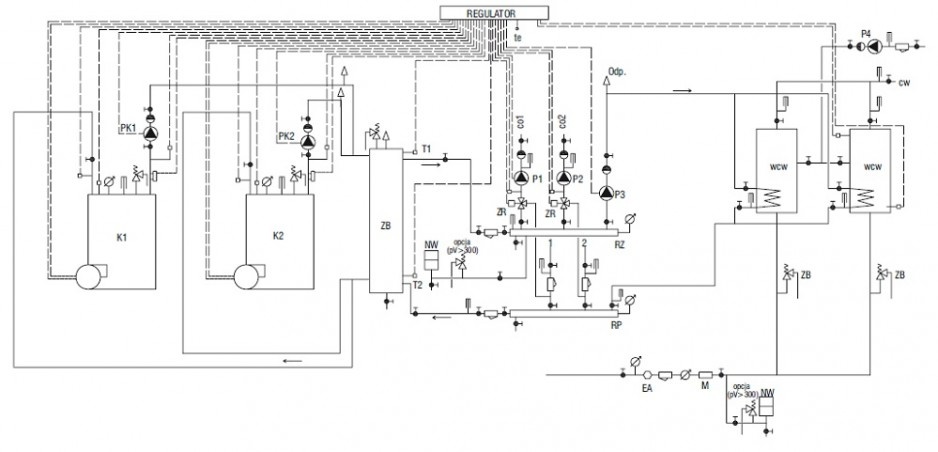

Rys. 3. Schemat kotłowni wodnej na paliwo płynne ze zbiornikiem buforowym jako sprzęgłem hydraulicznym wyposażonej w dwa kotły kondensacyjne
Zbiornik buforowy ZB ma zwykle cztery króćce połączeniowe – dwa w dolnej części i dwa w górnej. W jego górnej części zamontowane jest odpowietrzenie, a w dolnej zawór spustowy służący do usunięcia zanieczyszczeń. Standardowym rozwiązaniem jest przeważnie zawór bezpieczeństwa, wymagany przy większym niż 300 iloczynie nadciśnienia w barach i pojemności w decymetrach sześciennych.
Zbiornik buforowy powinien być smukły, tzn. stosunek jego wysokości do średnicy wynosić powinien co najmniej 3. Zapewnia to strefowanie temperatury i minimalizuje mieszanie się wody o zróżnicowanej temperaturze.
Oznaczenia elementów obiegów grzewczych są identyczne jak na poprzednich schematach. Czujnik T1 – temperatury zasilania w obiegach grzewczych – jest umieszczony w górnej części zbiornika buforowego. Jego wskazania w układzie automatycznej regulacji sterują działaniem palników (modulowanych, dwu- lub jednostopniowych).
Czujnik T2, w dolnej części zbiornika buforowego, jest wskaźnikiem „naładowania” zbiornika buforowego – wyłącza kocioł wraz z pompą kotłową po osiągnięciu odpowiedniej temperatury, a także chroni go przed napływem wody o zbyt wysokiej temperaturze, co zmniejszyłoby efektywność działania kotła kondensacyjnego.
Przy tym schemacie połączeń pompy obiegów kotłów powinny być wyłączane wraz z wyłączeniem palnika (najniższej strefy), zwłaszcza przy zastosowaniu kotłów o małej pojemności wodnej. Dopływ wody powrotnej z obiegów grzewczych przy wyłączonych pompach kotłowych spowoduje odwrotny przepływ w zbiorniku buforowym, ale proces ten będzie trwał dość długo, aż do obniżenia temperatury wody w otoczeniu czujnika T1 do zadanej wartości, przy której powinien się włączyć palnik kotła.
Pojemność zbiornika buforowego powinna być wyznaczona w funkcji minimalnego czasu pracy kotła przy najmniejszym obciążeniu w obiegach grzewczych. Zasady doboru poszczególnych elementów obiegów grzewczych zostaną przedstawione w kolejnych artykułach cyklu.
Kotłownie z kotłem dwupłaszczowym
Pewnym specjalnym rozwiązaniem, zwłaszcza w przypadku jednego kotła o niezbyt dużej mocy, jest kotłownia wyposażona w kocioł dwupłaszczowy, właściwie: dwuzbiornikowy. Takie rozwiązanie (rys. 4) popularne jest w Szwecji i Belgii [7].

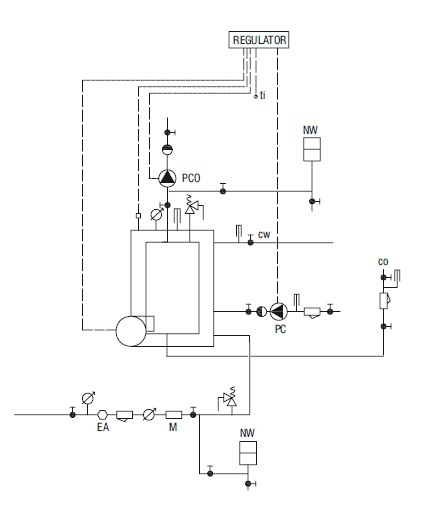

Rys. 4. Schemat kotłowni wodnej na paliwo płynne z kotłem dwupłaszczowym
Zbiornik wewnętrzny jest zbiornikiem akumulacyjnym. Włączony jest do niego obieg centralnego ogrzewania. Regulacja instalacji c.o. odbywa się w funkcji temperatury w przestrzeni ogrzewanej (czujnik temperatury wewnętrznej) przez włączanie i wyłączanie pompy centralnego ogrzewania (PCO). Zbiornik zewnętrzny jest przepływowym zbiornikiem w instalacji ciepłej wody. Czujnik temperatury umieszczony w górnej części kotła steruje działaniem palnika, najczęściej przy stałej wartości temperatury wody zasilającej.
W katalogach producentów kotłów można znaleźć wiele innych schematów ideowych, równie prawidłowych z punktu widzenia funkcjonalności. Idea ich działania będzie zawsze podobna, a subtelne różnice mogą się przekładać na inny sposób automatycznej regulacji kotłowni. Zdaniem autora schematy prezentowane w niniejszym cyklu artykułów cechuje uzasadniona prostota i logika działania.
Literatura
Nantka M., Ogrzewnictwo i ciepłownictwo, Gliwice 2006.
Zaborowska E., Projektowanie kotłowni na paliwo ciekłe i gazowe, Gdańsk 2012.
Żarski K., Obiegi wodne i parowe w kotłowniach, Warszawa 2000.
Żarski K., Wybrane aspekty działania kotłowni ze sprzęgłem hydraulicznym, „Instal” nr 2/2012.
