Ogrzewanie powietrzne hali przemysłowej

Ogrzewanie

Budynek został podzielony na cztery hale o powierzchni: A1 – 4260 m², A2 i A3 po 3192 m² oraz A4 – 3192 m². Wysokość hal wynosi blisko 12 m. Nagrzewnice gazowe zamontowano na wysokości 10,5–11 m nad podłogą. W halach zamontowano po 6 szt. nagrzewnic gazowych. Destratyfikatory także zamontowano na wysokości 10,5–11 m nad podłogą. W hali A1 zainstalowano 14 szt. tych urządzeń, a w pozostałych halach po 10 szt. Przestrzenie otwarte hal są ogrzewane ciepłym powietrzem.

Powietrze będzie ogrzewane, w systemie obiegowym, przy pomocy nagrzewnic zasilanych gazem ziemnym. Nagrzewnice będą zainstalowane pod stropem i linią elementów konstrukcyjnych, ponad regałami wysokiego składowania. Nagrzewnice gazowe będą dostarczały ciepło potrzebne do pokrycia strat przez przegrody budowlane oraz do ogrzania powietrza napływającego, kompensującego wywiewne – instalacja wentylacji grawitacyjnej ze wspomaganiem. Przyjęto temperaturę wewnętrzną w przestrzeniach otwartych hal t_w = +10°C.

Zapotrzebowanie ciepła dla hal, na pokrycie strat ciepła przez przegrody budowlane, zostało obliczone przy zastosowaniu współczynników przenikania ciepła tych przegród i wynosi dla poszczególnych hal:

• A1 Q = 78,6 kW,

• A2 Q = 49,2 kW,

• A3 Q = 49,2 kW,

• A4 Q = 62,9 kW.

Całkowite zapotrzebowanie ciepła dla nagrzewnic gazowych (po dodaniu ilości ciepła na podgrzanie powietrza kompensującego wysiew grawitacyjny od temperatury zewnętrznej t_z = –20°C do temperatury wewnętrznej) wynosi dla hal:

• A1 Q = 159 kW,

• A2 Q = 109,5 kW,

• A3 Q = 109,5 kW,

• A4 Q = 123,2 kW.

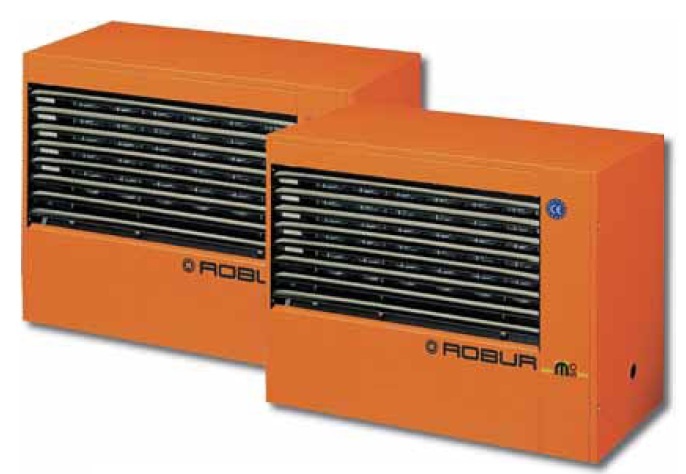

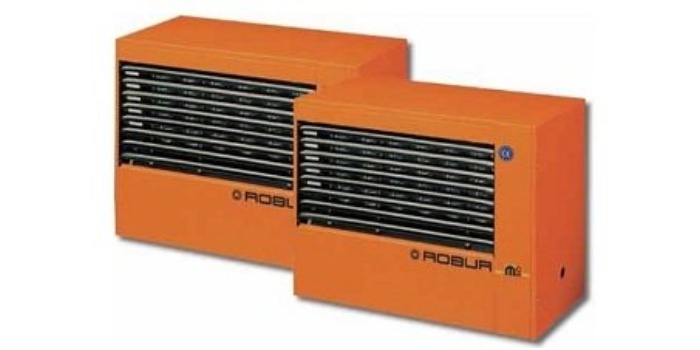

Przewidziano ogrzewanie otwartych przestrzeni hal nagrzewnicami typu M 20 2V, M 25 2V, M 30 2V Robur lub równoważnymi. Zaprojektowano zastosowanie systemów kominowych typ F (komin systemowy, dwupłaszczowy, koncentryczny, w przewodzie wewnętrznym spaliny, w płaszczu zewnętrznym powietrze doprowadzane do komory spalania).

Przy tak wysokich pomieszczeniach otwartych przestrzeni hal ogrzane powietrze będzie miało naturalną tendencję do ruchu do góry i zalegania w górnych warstwach kubatury hal. W celu odwrócenia tego zjawiska zaprojektowano zastosowanie wentylatorów mieszających, które przedmuchują ciepłe powietrze z górnych warstw kubatury hal do dołu. Wentylatory te określane są w branży jako „destratyfikatory”. W projekcie przewidziano zastosowanie destratyfikatorów typu Dsp-2 Juwent lub równoważnych.

Zgodnie z życzeniem inwestora zaprojektowano ogrzewanie pomieszczeń zaplecza socjalno-biurowego na antresolach poszczególnych hal przy pomocy instalacji centralnego ogrzewania wodnego pompowego z rozdziałem dolnym. Źródłami ciepła dla tych instalacji będą kotły gazowe zainstalowane w specjalnie do tego celu przeznaczonych pomieszczeniach na antresolach poszczególnych hal.

Projekt przewiduje ogrzewanie kubatury użytkowej przy pomocy stacjonarnych grzejników umieszczonych pod oknami przy ścianach zewnętrznych. Grzejniki będą zasilane czynnikiem grzejnym o parametrach 70/50°C. Czynnik grzewczy zostanie doprowadzony z kotłowni do grzejników przewodami rozdzielczymi rozprowadzonymi w przestrzeni technicznej pod posadzką antresoli.

Przewody rozdzielcze i podejścia do grzejników wykonane zostaną z rur z tworzywa sztucznego łączonych przez zgrzewanie. Grzejniki zostaną wyposażone w zawory grzejnikowe z głowicami termostatycznymi. Przewody instalacji grzewczej będą zaizolowane cieplnie otulinami termoizolacyjnymi. Projekt przewiduje zastosowanie grzejników stalowych płytowych z wbudowanymi zaworami termostatycznymi, a w pomieszczeniach z natryskiem i wc – grzejników łazienkowych typu drabinka.

Temperatura czynnika grzewczego będzie regulowana w funkcji temperatury zewnętrznej przy pomocy automatyki kotłów. Zapotrzebowanie ciepła do ogrzewania pomieszczeń zaplecza socjalno-biurowego poszczególnych hal obliczono z zastosowaniem współczynników przenikania ciepła przegród budowlanych, przy t_z = –20°C i temperaturach wewnętrznych normowych wynikających z przeznaczenia poszczególnych pomieszczeń.

Instalacja gazowa

W halach instalacja gazu ziemnego będzie doprowadzona do nagrzewnic gazowych ogrzewających przestrzenie otwarte hal oraz do kotłów wytwarzających czynnik grzewczy do ogrzania pomieszczeń zaplecza socjalno-biurowego na antresolach hal oraz do podgrzania ciepłej wody użytkowej socjalnej dla zaplecza. Przewody instalacji gazowej od skrzynek gazomierzowych będą prowadzone do wnętrza poszczególnych hal, a w nich przewodami pod stropem hal i linią elementów konstrukcyjnych.

Urządzenia grzewcze będą podłączone do sieci przewodów przy pomocy elastycznych węży gazowych. Przewidziano wykonanie instalacji gazowej z rur stalowych czarnych bez szwu łączonych przez spawanie. Zapotrzebowanie gazu (przy założeniu zastosowania urządzeń grzewczych jak w opisie) wynosi dla poszczególnych hal:

• A1 G = 26 m³/h,

• A2 G = 19 m³/h,

• A3 G = 19 m³/h,

• A4 G = 23,5 m³/h.

Wentylacja

Dla przestrzeni otwartych hal projekt przewiduje się instalację wentylacji mechanicznej wywiewnej spełniającej rolę wentylacji grawitacyjnej ze wspomaganiem. W poszczególnych halach zaprojektowano ciągi kanałów wentylacyjnych wyprowadzające powietrze wywiewane ponad dachy hal. Powietrze będzie zasysane pod dachami poszczególnych hal poprzez anemostaty mocowane bezpośrednio do kanałów.

W ciągach kanałów przewidziano montaż wentylatorów wymuszających przepływ powietrza oraz tłumików akustycznych. Wywiew powietrza ponad dach hal odbywać się będzie przez typowe wyrzutnie dachowe. Założono napływ powietrza kompensującego wywiew przez doki, bramy i drzwi. Ilość powietrza wywiewanego obliczono przy założeniu 0,5-krotnej wymiany powietrza w strefie przebywania ludzi, tj. dla całej powierzchni hal przy wysokości 4 m.

Ilość powietrza wywiewanego i ilość ciepła potrzebnego do ogrzania powietrza napływającego, kompensującego wywiew, wynosi dla poszczególnych hal (przy temperaturze zewnętrznej t_z = –20°C i temperaturze wewnętrznej t_w = +10°C):

• A1 V_w = 8000 m³/h, ilość ciepła Q_w = 80,4 kW,

• A2 V_w = 6000 m³/h, ilość ciepła Q_w = 60,3 kW,

• A3 V_w = 6000 m³/h, ilość ciepła Q_w = 60,3 kW,

• A4 V_w = 6000 m³/h, ilość ciepła Q_w = 60,3 kW.

Ciepło potrzebne do ogrzania napływającego powietrza kompensującego wywiew będzie dostarczone przez gazowe nagrzewnice powietrza, np. Robur. Projekt przewiduje zastosowanie anemostatów typ RRBMVR Venture Industries lub równorzędnych. Wentylatory osiowe, kanałowe z obudową wygłuszającą typ VKO 560 Salda lub równorzędne. Instalacja zostanie wykonana z kanałów z blachy stalowej ocynkowanej.

Pomieszczenia zaplecza socjalno-biurowego będą wyposażone w wentylację mechaniczną wywiewną. Pomieszczenia sanitarne posiadać będą wydzielone od pomieszczeń biurowych i socjalnych kanały z możliwością doposażenia w wentylatory wspomagające. Pomieszczenia sanitarne w halach przy osi F wyposażone będą w wentylację grawitacyjną z możliwością doposażenia w wentylatory wspomagające.
