Elektronika w inspekcji HVAC

Budynki stawać się będą coraz szczelniejsze, a od urządzeń i instalacji wymagana będzie wysoka sprawność. Profesjonalna ocena stanu instalacji HVAC, eksploatacja i usuwanie awarii wymagają nowych technologii i narzędzi. Ich zakup to spory wydatek dla instalatora czy małej firmy, jednak biednego nie stać na tanie rzeczy, dlatego warto wybierać spośród profesjonalnych narzędzi renomowanych firm. Warunki zakupu dostosowane są do możliwości finansowych firm, można też skorzystać z kredytu czy leasingu.

Oferta rynkowa

Firmy narzędziowe oferują szeroką gamę urządzeń elektronicznych: dalmierzy, detektorów gazów i przewodów, analizatorów spalin oraz kamer inspekcyjnych i termowizyjnych itp. Wnoszą one do pracy instalatorów i audytorów nową jakość. Tradycyjne sposoby kontroli instalacji i budynków są czasochłonne, obarczone ryzykiem błędów i trudne do przeprowadzenia z powodu braku dostępu do niektórych miejsc. Dalmierze mierzą nie tylko odległości, ale obliczają też np. powierzchnię i kubaturę pomieszczeń. Mierniki z celownikiem laserowym odczytują temperaturę na odległość.

Detektory lokalizują przewody, a nawet umożliwiają określenie rodzaju materiału w przegrodach. Niektóre mogą pracować w trybie jednoczesnego wykrywania wielu rodzajów instalacji, zlokalizowanych wewnątrz i na zewnątrz budynków.

Dla serwisantów przeznaczone są nowoczesne analizatory spalin pozwalające ustawić jak najlepsze parametry spalania. Mierzą one m.in. poziom tlenu, tlenku i dwutlenku węgla, ciąg kominowy, stratę kominową, współczynnik nadmiaru powietrza, różnicę ciśnień, temperaturę spalin i powietrza do spalania. Wiele tych urządzeń wyposażanych jest w interfejsy lub łącza bezprzewodowe do współpracy z drukarkami i komputerami, na których można obrabiać, analizować i archiwizować wyniki.

Nowe możliwości pomiaru

W ostatnich latach kamery termowizyjne wyposażane są w funkcje, które zwiększyły obszar ich zastosowania. Umożliwiają nie tylko badanie budynku i izolacyjności jego przegród, okien i dachu, ale też monitorowanie pracy instalacji i urządzeń. Wykorzystanie tej technologii, czy to samodzielne, czy w powiązaniu z innymi metodami, znacznie przyspiesza i usprawnia pracę i nie wymaga przeprowadzenia czynności, które by niszczyły konstrukcje budynków lub instalacji.

Kamery termowizyjne pokazują dokładnie, gdzie występują anomalie temperaturowe, ułatwiając trafne określenie problemu. Budynek czy instalacja to taki specyficzny pacjent i przystawienie zdalnego miernika temperatury na podczerwień w jednym miejscu nie uprawnia jeszcze do stawiania diagnozy.

Owszem, taki miernik na podczerwień jest niezawodny i przydatny do punktowej kontroli temperatury, np. przewodów c.o., jednak przy dużych obiektach i instalacjach konieczne jest skanowanie większych obszarów i nie można pomijać żadnych elementów, gdyż może to zafałszować diagnozę i sprawić, że nie wszystkie wady lub uszkodzenia zostaną zlokalizowane.

Kamera termowizyjna o rozdzielczości obrazu 80×80 pikseli daje takie informacje, jak jednoczesne użycie 6400 mierników na podczerwień, wykorzystywanych coraz częściej przez instalatorów np. do sprawdzania temperatury powierzchni przewodów, a kamera o rozdzielczości 640×480 daje obraz taki, jak ponad 300 tys. mierników.

Praktyczne zastosowanie

Co z takiego obrazu możemy odczytać? Zacznijmy od tradycyjnych już zastosowań do szybkiego i dokładnego oglądu budynków w celu identyfikacji problemów niewidocznych gołym okiem. Można sprawdzić stan struktury budynku i jego instalacji na potrzeby przeglądu budowlanego, ocenić wykonane prace, zweryfikować naprawy lub audyt energetyczny.

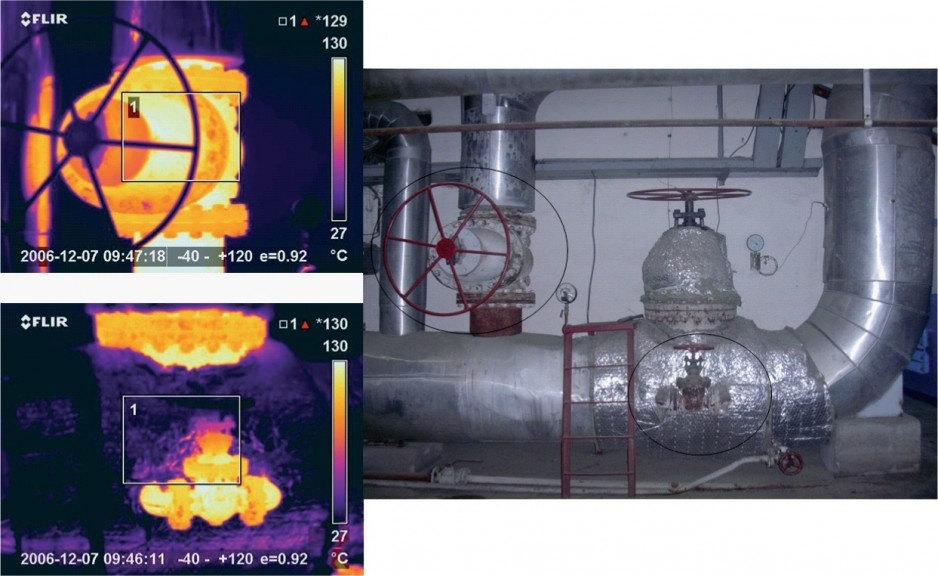

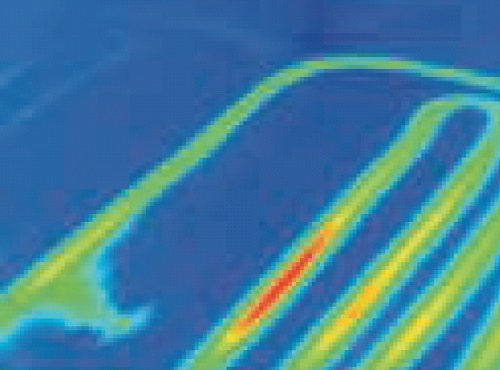

Mogą nie tylko lokalizować stan instalacji na przewodach, ale i zaburzenia w obiegu c.o. dokładna lokalizacja miejsca zatkania przewodu jest trudna, a obraz z kamery termowizyjnej określa ją precyzyjnie. Za pomocą kamery można też znaleźć przewężenia powstałe np. w wyniku powstawania osadu i usunąć go, zanim dojdzie do awarii.

Obraz termowizyjny jest też pomocny w diagnozowaniu stanu instalacji solarnej i przy ewentualnych zakłóceniach w pracy kolektorów słonecznych. Z drugiej strony obraz termowizyjny może dać informacje o stanie i awariach nawet podziemnej sieci ciepłowniczej. Nowoczesne kamery są kompatybilne z najnowszymi systemami i programami komputerowymi.

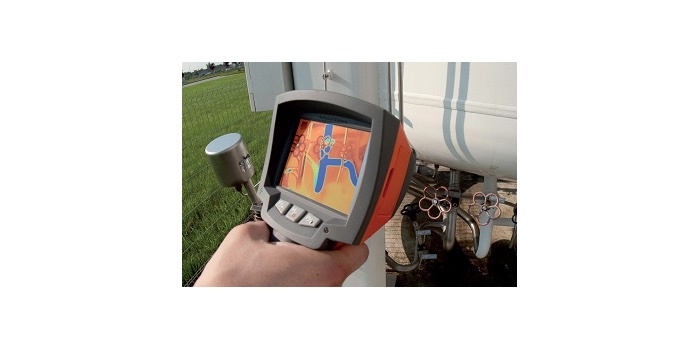

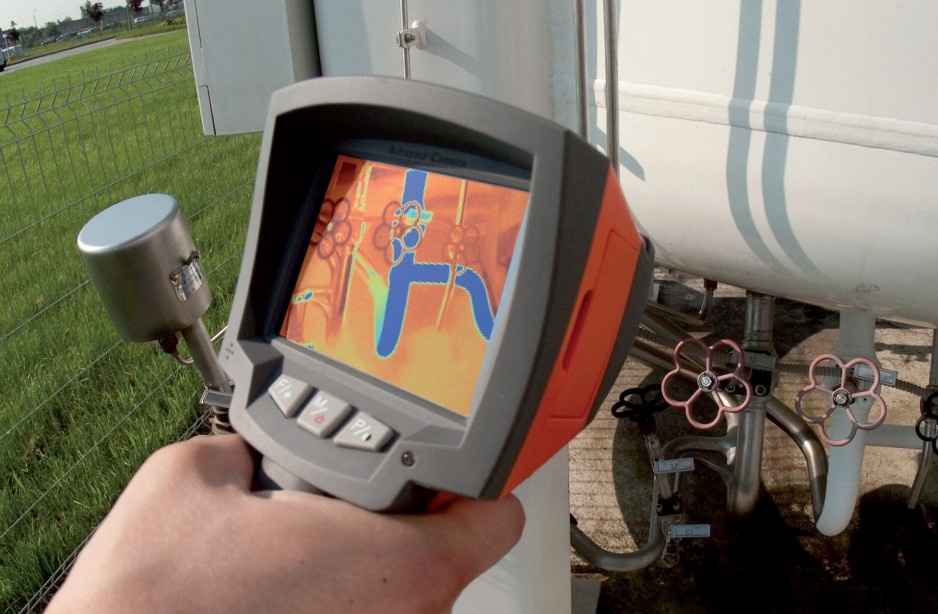

Funkcje obrazu w obrazie (PiP) ułatwiają tworzenie raportów – można dzięki nim łączyć obrazy zwykłe i wykonane w podczerwieni. Kamery mogą mieć wbudowany GPS, dając precyzyjne informacje o lokalizacji. Z kolei funkcja wyznaczania trendu ułatwia śledzenie zmian w poddawanych przeglądom instalacjach i podpowiada, kiedy konieczna jest konserwacja urządzeń. Kamery mogą też mieć funkcje zoomu cyfrowego, zmiany palety barwnej i odtwarzania komentarzy głosowych nagranych w terenie.

Wraz z kamerami firmy oferują też specjalne oprogramowanie do wizualizacji i oceny stanu budynków oraz instalacji, a także tworzenia raportów z przeglądów z wykorzystaniem obrazów. Oprogramowanie może zawierać szablony ułatwiające tworzenie takich raportów, jak np. raport kosztów energii z indeksem cieplnym, wartość U/R i całkowity transfer ciepła, przegląd wilgotności z wyznaczeniem punktu rosy i raport szczelności do wizualizacji przenikania powietrza.

Oferowane są też programy specjalne do pracy z instalacjami, które ułatwiają wyświetlanie rozkładów ciepła, zapis sekwencji obrazów w podczerwieni i tworzenie wykresów temperatury w funkcji czasu w celu dalszej analizy. Za ich pomocą można też monitorować temperatury powierzchni urządzeń pracujących pod zmieniającym się obciążeniem, np. chłodniczych i klimatyzacyjnych oraz elementów ruchomych w urządzeniach. Z każdym rokiem narzędzia dla instalatorów wzbogacane są o nowe możliwości i funkcje.
