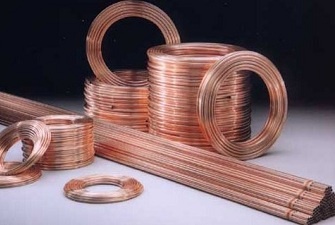

Miedź używana do wykonania instalacji zimnej i ciepłej wody
Unieważnienie w 2009 r. dotychczas stosowanej normy PN-92/B-01706 dotyczącej wymagań w projektowaniu instalacji wodociągowych spowodowało szersze zainteresowanie innymi metodami projektowania.
W normie PN-EN 806-3 podano zasady doboru średnic przewodów metodami uproszczonymi. Ponieważ jest ona obowiązująca zarówno dla budynków mieszkalnych, jak i budynków użyteczności publicznej, warto się z nią zapoznać.
Building Information Modelling (BIM) powoli staje się codziennością w biurach projektowych i na placach budowy. Inwestorzy, projektanci i generalni wykonawcy dostrzegli potencjał cyfryzacji, coraz chętniej...
Building Information Modelling (BIM) powoli staje się codziennością w biurach projektowych i na placach budowy. Inwestorzy, projektanci i generalni wykonawcy dostrzegli potencjał cyfryzacji, coraz chętniej wdrażając nowe technologie i procesy. Producenci materiałów i produktów budowlanych również starają się iść z duchem czasu. Niestety zbyt często „gotowość na BIM” jest upraszczana i sprowadzana do posiadania biblioteki obiektów BIM (np. rodzin Revit). Co gorsza, jakość plików i danych do pobrania...
Koszty budowy domu każdego roku analizuje kilkadziesiąt tysięcy prywatnych inwestorów, którzy rozpoczynają walkę o własne cztery ściany. Jeszcze większa liczba ludzi sprawdza koszty budowy domu, bo marzy...
Koszty budowy domu każdego roku analizuje kilkadziesiąt tysięcy prywatnych inwestorów, którzy rozpoczynają walkę o własne cztery ściany. Jeszcze większa liczba ludzi sprawdza koszty budowy domu, bo marzy o własnym kącie. Budowa domu jest dla większości inwestorów największym wydatkiem w życiu, bo to tam właściciel planuje spędzić swoją przyszłość. Nie da się ukryć, że do budowy domu trzeba się dobrze przygotować. Wbrew pozorom inwestycja nie zaczyna się wraz z wyborem działki czy projektu – rozpocząć...
Norma PN-92/B-01706 [1], zawierająca wzory i tabele do określania obliczeniowych przepływów wody w instalacjach wodociągowych w budynkach, została w maju 2009 r. unieważniona bez podania normy zastępczej....
Norma PN-92/B-01706 [1], zawierająca wzory i tabele do określania obliczeniowych przepływów wody w instalacjach wodociągowych w budynkach, została w maju 2009 r. unieważniona bez podania normy zastępczej. Wobec konieczności znalezienia innej metody obliczeniowej w artykule omówiono sposoby obliczeń wykorzystywane dotychczas w Polsce.
Przewidziana w normie PN-EN 806-3 Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłania wody przeznaczonej do spożycia przez ludzi. Cz. 2: wymiarowanie przewodów.
Metody uproszczone [2] metoda projektowania służy do określania średnic przewodów dla jednotypowych punktów poboru wody. Jednak znając liczbę poszczególnych rodzajów punktów czerpalnych, możemy określić dla nich sumaryczną liczbę równoważników wypływu LU (Leading Unit) i dla tej liczby z tabeli wyznaczyć orientacyjną średnicę przewodu.
Uproszczona metoda doboru średnic przewodów w instalacjach wodociągowych jest bardzo przydatna zwłaszcza w wypadku obiektów użyteczności publicznej, kiedy długo czekać trzeba na zatwierdzenie planów finansowych związanych z budową lub remontem budynku i na projektowanie oraz wykonawstwo nie zostaje wiele czasu.
Z publikacji [6] wynika ponadto, że stosując określone formy uproszczeń, można dokonać doboru średnic przewodów również do pełnego zaprojektowania instalacji wodociągowych w budynkach mieszkalnych.
Dobór średnic przewodów metodą uproszczoną

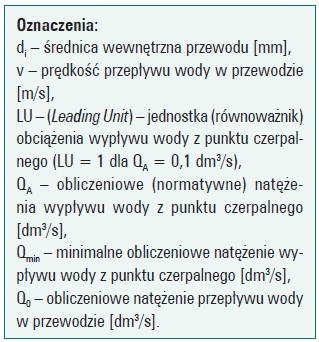

Podstawą wymiarowania średnic podaną w normie [2] są równoważniki obciążeń punktów poboru wody LU. Przyjęto, że dla LU = 1 obliczeniowe (normatywne) natężenie wypływu wody z punktu czerpalnego wynosi QA = 0,1 dm3/s. Wykaz punktów czerpalnych stosowanych w instalacjach wodociągowych oraz odpowiadające im równoważniki wypływu podano w tab. 1.

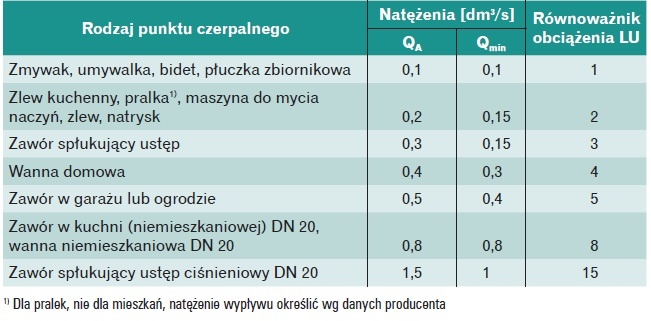

Tabela 1. Obliczeniowe natężenie wypływu wody z punktów czerpalnych wg PN-EN 806-3 [2]
Na podstawie wyznaczonej sumy równoważników wypływu ?LU, dla znanej wartości natężenia wypływu wody jednotypowego punktu czerpalnego, z wykresu (rys. 1) odczytać można obliczeniowe (normatywne) natężenie przepływu wody w przewodzie doprowadzanym do danej liczby punktów czerpalnych.Przykładowo dla przewodu doprowadzającego wodę do 12 umywalek ΣLU = 12×2 = 24. Z wykresu (dla QA = 0,2 dm3/s) odczytano Q0 = 0,55 dm3/s. Przy dopuszczalnej prędkości przepływu wody v = 2 m/s dla przewodu wymagana jest minimalna średnica wewnętrzna di = 19 mm.

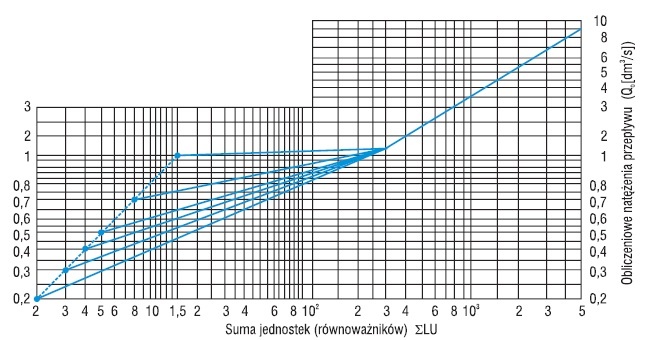

Rys. 1. Nomogram do wyznaczania obliczeniowych natężeń przepływu wody w przyłączach instalacji wodociągowych (Qo [dm3/s]) w zależności od sumy jednostek równoważników wypływu (ΣLU) jednotypowych punktów poboru wody podłączonych do przewodu Źródło: Autor
Średnice przewodów wykonane z różnych materiałów stosowanych w instalacjach wodociągowych wewnętrznych można dobierać z tabeli podanej w publikacjach [6 i 7].
Średnice przepływów odgałęźnych
Na podstawie natężeń wypływu wody z punktów czerpalnych podanych w tab. 1 wyznaczyć można minimalne średnice przewodów odgałęźnych do punktów poboru wody, przyjmując dopuszczalne prędkości przepływu wody:
na przewodzie i zaworze odcinającym v = 2 m/s,
na przewodzie podłączeniowym (zazwyczaj elastycznym) do baterii czerpalnej v = 4 m/s.
Minimalne średnice wewnętrzne przewodów odgałęźnych podano w tab. 2.

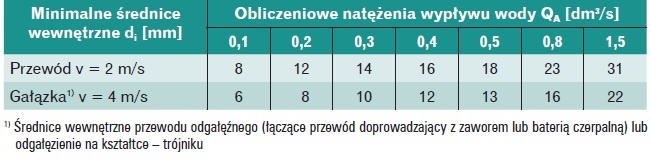

Tabela 2. Minimalne średnice wewnętrzne di [mm] przewodów i odgałęzień w zależności od obliczeniowego natężenia wypływu wody w punkcie czerpalnym
Podsumowanie
Obecna forma finansowania obiektów budowanych z funduszy budżetowych zmusza inwestorów, projektantów i wykonawców do szybkiego działania, zwłaszcza w drugiej połowie roku budżetowego. Przedstawiona metoda uproszczonego wyznaczania średnic przewodów w instalacjach wodociągowych umożliwia szybkie zaprojektowanie tych instalacji.Jak zaznaczono w publikacji [6], uproszczoną metodę projektowania, dla przyjętych założeń upraszczających, można również wykorzystać do pełnego projektowania instalacji wodociągowych w budynkach mieszkalnych.
Literatura
PN-92/B-01706/A1:1999 Instalacje wodociągowe. Wymagania w projektowaniu.
PN-EN 806-3:2006 Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia przez ludzi. Część 3: Wymiarowanie przewodów. Metody uproszczone (oryg.).
PN-EN 806-1:2004 Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia przez ludzi, Część 1: Postanowienia ogólne.
PN-EN 806-2:2005 Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia przez ludzi. Część 2: Projektowanie (oryg.).
PN-EN 806-4:2010 Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia dla ludzi. Część 4: Instalacje (oryg.)
Nowakowski E., Jeżowiecki J., Wymiarowanie przewodów instalacji wodociągowych według metody uproszczonej, mat. konf. „Nowe technologie w sieciach i instalacjach wodociągowych i kanalizacyjnych”, Gliwice 2010.
Nowakowski E., Obliczeniowe przepływy wody w budynkach mieszkalnych. Wybór metody, „Rynek Instalacyjny” nr 4/2011.
Tabela 1. Obliczeniowe natężenie wypływu wody z punktów czerpalnych wg PN-EN 806-3 [2]
Rys. 1. Nomogram do wyznaczania obliczeniowych natężeń przepływu wody w przyłączach instalacji wodociągowych (Qo [dm3/s]) w zależności od sumy jednostek równoważników wypływu (ΣLU) jednotypowych punktów poboru wody podłączonych do przewodu
Tabela 2. Minimalne średnice wewnętrzne di [mm] przewodów i odgałęzień w zależności od obliczeniowego natężenia wypływu wody w punkcie czerpalnym
kszyho
kszyho, 04.01.2012r., 09:41:55
Norma PN-92/B-01706 jest wycofana ale warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie powołują się na tą normę zakresie pkt 2.1; 2.3; 2.4.1; 2.4.3-2.4.5; 3.1.1-3.1.3; 3.1.5; 3.1.7; 3.2.2; 3.2.3; 3.3; 4.1; 4.2 i 4.4-4.6 w tym między innymi na sposób wyznaczenia przepływu obliczeniowego i prędkości w rurociągach.
Redakcja
Redakcja, 11.09.2012r., 13:47:38
Dziękujemy za aktualizację informacji w zakresie norm. :)Autor artykułu we wstępie do artykułu pisze o wycofaniu tej normy, jest to jednak tylko punkt wyjściowy do rozważań o innych niż opisane w niej metodach doboru przewodów do wykonania instalacji przesyłowych.
