Rozdzielacze do c.o.

Rozdzielacze

Preferuje się obecnie takie prowadzenie instalacji c.o., by każdy rozdzielacz obsługiwał jedno mieszkanie lub zespół pomieszczeń jednego użytkownika. Zaletami tego rozwiązania są: prostota hydrauliczna układu c.o., łatwość regulacji i montażu, możliwość uruchomienia i odcinania poszczególnych obwodów i grzejników bez wpływu na pozostałe, a także łatwe opomiarowanie.

Zastosowanie w instalacji rozdzielaczy umożliwia projektantom szybszą pracę, upraszcza wymiarowanie i pozwala na standaryzację, natomiast instalatorowi ułatwia i przyspiesza montaż oraz redukuje ryzyko popełnienia błędu. Z kolei użytkownikowi zapewnia poprawny rozdział ciepła i statyczność hydrauliczną instalacji.

Oferta rynkowa tych urządzeń jest szeroka i umożliwia dopasowanie odpowiedniego modelu do zastosowanego rodzaju ogrzewania i liczby obwodów grzewczych. Wielu producentów proponuje elementy, które umożliwiają skompletowanie kilkudziesięciu różnych konfiguracji rozdzielaczy. Pozwala to na dobór odpowiedniego urządzenia wraz z armaturą dla danych typów i obwodów instalacji oraz wpływa na komfort pracy instalatora zarówno podczas montażu rozdzielacza, jak i przy późniejszej regulacji jego pracy.

Każdy rodzaj instalacji wymaga zastosowania urządzenia określonego typu, z konkretnym wyposażeniem. Producenci oferują dwa rodzaje rozdzielaczy: grzejnikowe oraz do grzejników płaszczyznowych. Podstawowym elementem rozdzielaczy są belki. Wykonuje się je z mosiądzu wysokiej jakości lub ze stali nierdzewnej, rzadziej z tworzyw sztucznych. Belki z mosiądzu są niekiedy niklowane i wyglądają jak ze stali. Oferowane są rozdzielacze o różnych wymiarach przyłączeniowych: 3/4" i 1" oraz 5/4", z gwintem wewnętrznym lub zewnętrznym.

Typowy rozdzielacz składa się z dwóch belek i korków zaślepiających oraz specjalnych amortyzowanych uchwytów, które nadają konstrukcji sztywność, utrzymują stałą odległość między belkami oraz umożliwiają zamontowanie rozdzielacza w szafce. Do belek można zwykle podłączyć kilka lub kilkanaście obwodów. Reszta komponentów montowana jest do belek w zależności od rodzaju instalacji centralnego ogrzewania oraz jej konkretnych potrzeb, mogą to być np. zawory do regulacji przepływu i zawory termostatyczne przystosowane do montażu głowic termoelektrycznych. W skład rozdzielaczy wchodzą też zestawy odpowietrzająco-spustowe. W wielu urządzeniach można je podłączyć z lewej lub z prawej strony, gdyż oba końce belek są nagwintowane. Rozstaw króćców przyłączeniowych jest na tyle duży, że umożliwia swobodny montaż tych elementów.

Producenci oferują zarówno gotowe rozdzielacze, które można zamontować bezpośrednio w szafce rozdzielaczowej (najczęściej podtynkowej), jak i komponenty do samodzielnego złożenia urządzenia. Popularne są układy gotowe, gdyż łatwiej i szybciej się je montuje, gwarantują też szczelność. Potwierdzeniem ich wysokiej jakości są długie okresy gwarancji – od 10 do 15 lat. W gotowych zestawach elementy są wkręcane fabrycznie, a szczelność połączeń jest testowana, zanim urządzenie trafi do instalatora. Stosuje się uszczelnienia z kauczuku etylenowo-propylenowego (EPDM), który jest bardziej odporny na zmienne warunki medium, w tym zmienne pH, i starzenie się niż kauczuk nitrylowy (NBR).

Rozdzielacze grzejnikowe

Typowy rozdzielacz do ogrzewania grzejnikowego o prostej budowie składa się z dwóch belek, owrotnej i zasilającej, z możliwością podłączenia od 2 do 12 pętli grzewczych. Wyposażany jest w zawory odcinające, spustowe i odpowietrzające ręczne i/lub automatyczne. Oferowane są też rozdzielacze grzejnikowe z zaworami regulacyjnymi z nastawą wstępną umożliwiającą korektę hydrauliki poszczególnych pętli. Te zawory mogą współpracować z napędami termicznymi sterowanymi elektrycznie, np. za pomocą termostatów pokojowych lub przy wykorzystaniu bardziej zaawansowanych systemów regulacji.

Rozdzielacze do ogrzewania płaszczyznowego

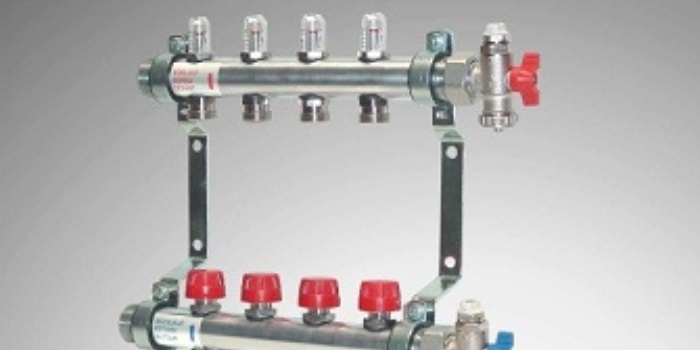

Wyposażane są w dodatkowe elementy, do których należą m.in. zawory regulacyjne do poszczególnych obwodów wraz z przepływomierzami (wskaźnikami przepływu). Wskaźniki te wyskalowane są w l/min i umożliwiają bezpośredni odczyt strumienia wody w danej pętli grzewczej oraz doregulowanie przepływu w zależności od rzeczywistych rozpływów wody w poszczególnych pętlach. Na belce znajdują się też wkładki zaworowe do montażu głowic termoelektrycznych (tzw. napędów elektrycznych), sterowane np. radiowo przez regulatory temperatury w pomieszczeniach.

Dla systemów centralnego ogrzewania łączących w sobie ogrzewanie grzejnikowe i płaszczyznowe – czyli dwa układy o różnych temperaturach zasilania i powrotu – oferowane są różne rozwiązania, m.in. tzw. zestawy pompowo-mieszające. Producenci proponują zestawy o kompaktowych rozmiarach, co umożliwia ich instalowanie przy rozdzielaczu. Zestawy te mają segmentową budowę i prostą regulację temperatury.

Przykładowo jedna z firm oferuje gotowy zestaw rozdzielacza z układem pompowomieszającym, który zawiera: przepływomierze na belce zasilającej do regulacji przepływów, zawory termostatyczne na belce powrotnej do ręcznej regulacji z możliwością podłączenia głowicy termoelektrycznej, automatyczny zawór odpowietrzający z zaworem stopowym, spustowy kurek kulowy, kurek kulowy z półśrubunkiem, korek i nypel. Termostatyczna grupa mieszająca wyposażona jest też w czterodrogowy mieszający zawór termostatyczny, pompę obiegową z trójstopniową regulacją obrotów oraz termometr tarczowy i ręczny odpowietrznik.

Inna gotowa konfiguracja z układem pompowo-mieszającym to rozdzielacz, w którym zastosowano mieszacz pompowy z energooszczędną pompą oraz by-passem i zabezpieczeniem termicznym przed przegrzaniem wody w instalacji ogrzewania podłogowego. Zestaw może mieć od 3 do 8 obwodów ogrzewania podłogowego, wyposażonych w przepływomierze zamontowane na belce zasilającej (górnej) i wkładki zaworów termostatycznych do montażu siłowników termoelektrycznych na belce powrotnej (dolnej).

Rozdzielacz zawiera też trzy sekcje do ogrzewania grzejnikowego znajdujące się na zasilaniu tych obwodów (belka dolna) oraz wkładki zaworów termostatycznych do montażu siłowników termoelektrycznych i zawory odcinające na powrotach (belka górna). Do urządzenia można podłączyć trzy grzejniki lub trzy grupy grzejników o łącznej mocy grzewczej do 7,5 kW. W zestawie są również odpowietrzniki, zawory odcinające grzejniki i zawory napełniająco-spustowe.
