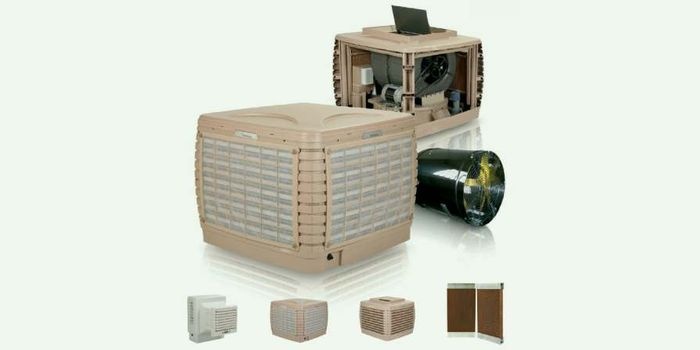

Przykłady tanich urządzeń przeznaczonych do chłodzenia i wentylacji pomieszczeń
Fot. Hitexa / arch. redakcji
Najbardziej rozpowszechnione sposoby chłodzenia powietrza w obiektach korzystają z technologii sprężarkowych. Ich eksploatacja wymaga dostarczenia dużej ilości energii elektrycznej i budowy instalacji czynnika chłodniczego. Ponadto rozwiązania korzystające z klasycznych klimatyzatorów nie dostarczają powietrza, a jedynie je schładzają.
Efektem rozbudowy i modernizacji ursynowskiego ratusza jest montaż nowoczesnego i efektywnego energetycznie systemu klimatyzacji, który zapewnia komfortową i cichą pracę. Zastosowany system VRF firmy Panasonic...
Efektem rozbudowy i modernizacji ursynowskiego ratusza jest montaż nowoczesnego i efektywnego energetycznie systemu klimatyzacji, który zapewnia komfortową i cichą pracę. Zastosowany system VRF firmy Panasonic spełnił wszystkie wymagania inwestora dotyczące energooszczędności, wysokiej wydajności, elastyczności działania i efektywności. Składająca się z 250 pomieszczeń siedziba Urzędu Dzielnicy Warszawa-Ursynów to obecnie największy budynek w Polsce, w którym zainstalowano nowoczesny system VRF.
Jeżeli na co dzień zarządzasz zespołem, z pewnością wiesz, że warunki panujące w pomieszczeniach bezpośrednio przekładają się na jakość i wydajność pracy. To samo dotyczy logistyki i zarządzania towarami...
Jeżeli na co dzień zarządzasz zespołem, z pewnością wiesz, że warunki panujące w pomieszczeniach bezpośrednio przekładają się na jakość i wydajność pracy. To samo dotyczy logistyki i zarządzania towarami – musisz o nie zadbać, aby podczas składowania nie straciły swoich właściwości.
W roku 2022 firma LG Electronics przygotowała dla swoich Klientów wiele nowości w segmencie klimatyzatorów pokojowych typu RAC. Niemal wszystkie ich modele zostały odświeżone o dodatkowe funkcjonalności....
W roku 2022 firma LG Electronics przygotowała dla swoich Klientów wiele nowości w segmencie klimatyzatorów pokojowych typu RAC. Niemal wszystkie ich modele zostały odświeżone o dodatkowe funkcjonalności. Pojawiły się także nowe urządzenia, takie jak jednostka Artcool Beige – w stylowym, beżowym kolorze.
Na rynku oferowana jest też technologia chłodzenia wyparnego (ewaporacyjnego, adiabatycznego). Wykorzystuje ona zjawisko wymiany ciepła i masy pomiędzy wodą i przepływającym powietrzem – woda odbiera ciepło z powietrza i spada jego temperatura, lecz rośnie wilgotność. Im powietrze zewnętrzne doprowadzane do urządzenia ma mniejszą wilgotność i wyższą temperaturę, tym skuteczniejsze schłodzenie.
W trakcie przeprowadzonych w Polsce w warunkach eksploatacyjnych badań przy temperaturze powietrza zewnętrznego 32°C temperatura nawiewu wynosiła 23,5°C przy wilgotności względnej powietrza zewnętrznego równej 50%, a gdy wilgotność zmalała do 40%, temperatura nawiewu obniżała się do 21°C. Przy wilgotności względnej powietrza zewnętrznego poniżej 30% możliwe jest schłodzenie powietrza z 32° do mniej niż 20°C.
System jednak nie jest tak wydajny, gdy powietrze ma bardzo wysoką wilgotność. Przy wysokich temperaturach powietrza zewnętrznego jego wilgotność względna utrzymuje się zwykle na niskim poziomie, wyjątkiem są krótkie okresy przed burzą. Z kolei przy stosunkowo niskich temperaturach w okresie letnim – poniżej 24–25°C – wilgotność jest wysoka, ale nie ma potrzeby chłodzenia, wystarczy tylko wymiana powietrza.
Efektywność energetyczna tej technologii jest blisko dziesięciokrotnie wyższa niż w sprężarkowych urządzeniach chłodniczych. Koszty eksploatacyjne to energia do zasilania wentylatora oraz zużyta woda. Na 10 000 m3 strumienia powietrza i dla 430 h pracy w sezonie urządzenia z wentylatorem o mocy 680 W, przy średnim schłodzeniu o 7°C i średniej odczuwalnej mocy chłodniczej 25 kW koszt eksploatacji nie przekracza 1 zł/h. Średni koszt wytworzenia 1 kWh odczuwalnej energii chłodniczej jest przynajmniej pięciokrotnie niższy niż dla urządzeń sprężarkowych.
Efektywność energetyczna i ekologia tej technologii nie budzą zastrzeżeń – projektanci i inwestorzy mają jednak wątpliwości co do wydajności przy dużej wilgotności i jej wzrostu wewnątrz pomieszczeń oraz zagrożenia rozwojem drobnoustrojów chorobotwórczych. Pomimo że technologia ta dostarcza do pomieszczenia z nawiewanym powietrzem także wilgoć z wody przejmującej ciepło, wilgotność względna powietrza w pomieszczeniu nie wzrasta znacząco ze względu na dużą wymianę powietrza. Do urządzenia w sposób ciągły dostarczana jest zimna woda wodociągowa, zbiornik jest stosunkowo niewielki i czas przebywania w nim wody krótki – zatem ryzyko namnażania się bakterii Legionella jest znikome, podobne jak w innych urządzeniach klimatyzacyjnych.
Oprac. red. na podst.: Górka A., Górzeński R., Bezpośrednie chłodzenie wyparne budynków, RI nr 7–8/2014.
gorka
gorka, 05.09.2016r., 20:34:04
Osiągi urządzenia zależą od jego typu.
Przywołane w artykule konkretne wartości liczbowe zostały uzyskane podczas kilkumiesięcznych pomiarów parametrów pracy urządzenia Breeze 900, udostępnionego do pomiarów dzięki uprzejmości firmy Ekonair.
Dr inż. Andrzej Górka
