Projekt wentylacji mechanicznej i klimatyzacji budynku Poczty w Warszawie

W budynku zaprojektowano następujące systemy:

1. instalację wentylacji i klimatyzacji:

• pomieszczeń biurowych,
• sal konferencyjnych wraz z zapleczem,
• pomieszczeń urzędu pocztowego,
• powierzchni komercyjnej przeznaczonej na wynajem,
• wentylacji i klimatyzacji sali konsumenckiej,  kuchni i zaplecza kuchennego,
• pomieszczeń gościnnych;

2. instalację klimatyzacji powierzchni atriów wewnętrznych;
3. instalację wentylacji mechanicznej nawiewno-wywiewnej garaży;
4. wentylację pożarową.

Zadaniem instalacji wentylacji mechanicznej jest dostarczenie do pomieszczeń świeżego powietrza w ilościach wymaganych ze względów higienicznych, a w pomieszczeniach obsługiwanych przez instalację klimatyzacji - utrzymanie odpowiedniej temperatury w sezonie letnim (chłodzenie pomieszczeń - schemat) we współpracy z systemem chłodzenia struktury budynku i systemem podpodłogowych konwektorów grzewczo-chłodniczych. Dla umożliwienia regulacji wydajności poszczególnych gałęzi instalacji zastosowano na kanałach przepustnice pomiarowo-regulacyjne bądź stałe elementy regulacji wydajności (regulatory typu CAV).

Klimatyzacja i wentylacja pokoi biurowych

Pomieszczenia biurowe zostały podzielone na dwa rodzaje:

• pomieszczenia zewnętrzne – położone wzdłuż fasad zewnętrznych budynku;
• pomieszczenia wewnętrzne – położone wzdłuż ścian graniczących z atriami wewnętrznymi.

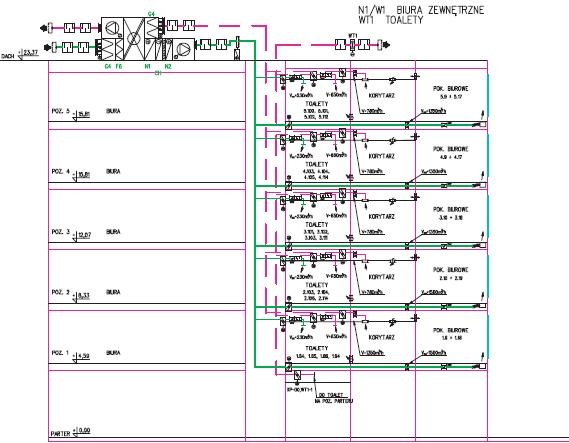

W zewnętrznych pomieszczeniach biurowych przewiduje się klimatyzację z kontrolą temperatury i wilgotności powietrza. Instalacja obejmuje swoim działaniem poziomy od +1 do +5 i jest realizowana przez centrale o numerach N/W1, N/W2, N/W3, N/W4, N/W5.

Nawiew powietrza odbywa się poprzez nawiewniki zintegrowane z podpodłogowymi konwektorami grzewczo-chłodniczymi. Konwektory w swojej konstrukcji zawierają komorę nawiewną powietrza świeżego oraz wymiennik dla czynnika grzewczo-chłodniczego wraz z wentylatorem. Konwektory umieszczono w pasie podłogi podniesionej zlokalizowanym wzdłuż fasady zewnętrznej, w pobliżu okien. Konwektory służą do nawiewu powietrza świeżego i powietrza ogrzanego oraz w razie konieczności do dochładzania pomieszczenia poprzez nawiew powietrza ochłodzonego.

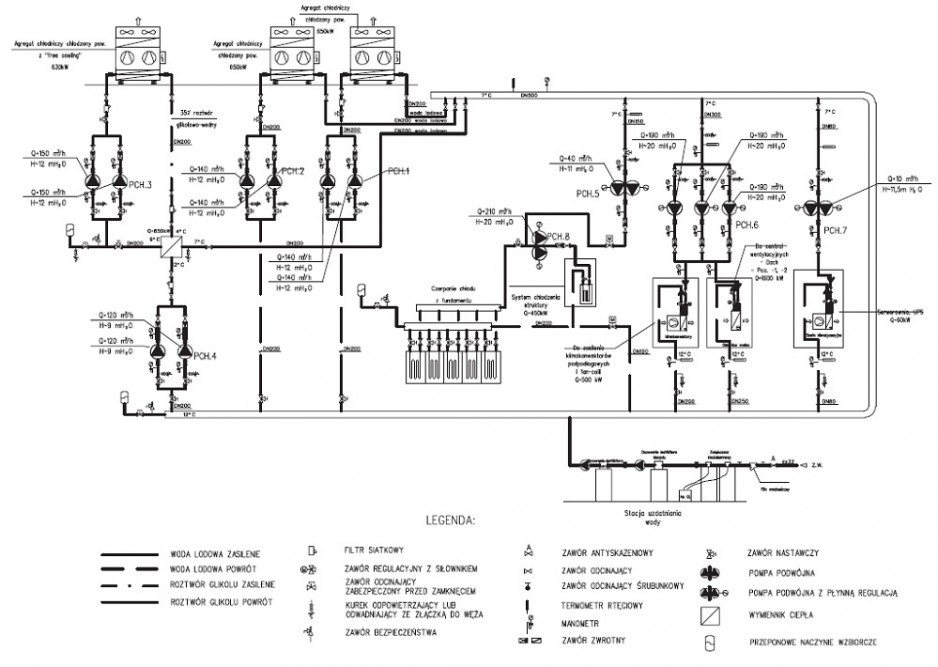

Podstawowym źródłem chłodzenia pomieszczeń jest struktura chłodząca budynku. Pomieszczenia biurowe będą klimatyzowane i ogrzewane przy pomocy konwektorów podpodłogowych. Stały wydatek świeżego powietrza będzie nawiewanybezpośrednio do pomieszczeń, niezależnie od pracy konwektorów. Na kanałach podłączeniowych powietrza świeżego zaprojektowano regulatory wydatku typu CAV. Zastosowane regulatory charakteryzują się płynnym zakresem regulacji oraz możliwością całkowitego zamknięcia dopływu powietrza świeżego.

Pomieszczenia biurowe będą wyposażone tylko w wentylację nawiewną. Powietrze będzie usuwane z pomieszczeń biurowych do obszarów korytarzy poprzez kratki transferowe umieszczone w ścianie na wysokości min. 2,60 m ponad podłogą (po stronie korytarza lokalizacja kratek transferowych wypada ponad stropem podwieszonym). Wysokość montażu tych kratek pozwala na zastosowanie elementów pozbawionych klasy odporności ogniowej.

Dla ograniczenia przegłosów z pomieszczeń kratki transferowe wyposażone będą w elementy tłumiące, np. kulisy. Wywiew powietrza z kubatury korytarza odbywać się będzie poprzez kratki umieszczone na kanale wywiewnym prowadzonym w stropie podwieszonym. Powietrze sponad stropu podwieszonego do kubatury korytarza będzie przedostawało się przez transferowe kratki wentylacyjne zamontowane w tym stropie.

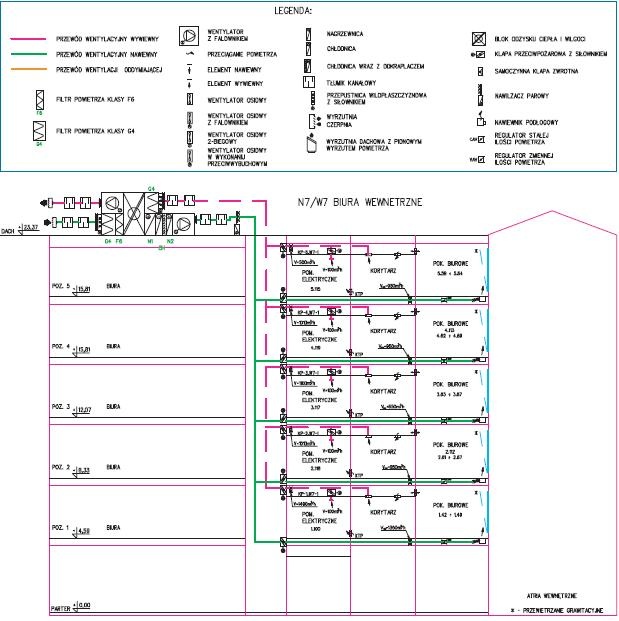

Pomieszczenia wewnętrzne, tzn. sąsiadujące z atriami wewnętrznymi, wyposażone będą w instalację wentylacji mechanicznej pozwalającą schładzać temperaturę powietrza wewnętrznego, bez pełnej kontroli temperatury wewnętrznej. Służyć temu będzie instalacja wentylacji mechanicznej oraz struktury chłodzącej budynku. Zadaniem instalacji wentylacji mechanicznej będzie doprowadzenie powietrza świeżego do poszczególnych pokoi biurowych. Instalacja obejmuje swoim działaniem poziomy od +1 do +5 i jest realizowana przez centrale o numerach N/W6, N/W7, N/W8, N/W9, N/W10, N/W11

Nawiew powietrza odbywa się poprzez nawiewniki podłogowe umieszczone w pasie podłogi podniesionej zlokalizowanym wzdłuż fasady wewnętrznej, w pobliżu okien. Nawiewniki ze względu na wystrój architektoniczny są takimi samymi elementami jak konwektory grzewczo-chłodnicze zamontowane w części biur zewnętrznych.

W swojej konstrukcji zawierają komorę nawiewną powietrza świeżego, jednak zostały pozbawione wymiennika grzewczo-chłodniczego wraz z wentylatorem. Podstawowym źródłem chłodzenia pomieszczeń wewnętrznych jest struktura chłodząca budynku. Dla poprawy warunków termicznych w pomieszczeniach wewnętrznych (np. dochłodzenia) zastosowano możliwość grawitacyjnego przewietrzania tych pomieszczeń poprzez uchylenie okien do atriów wewnętrznych. Wszystkie okna wewnętrznych pokoi biurowych wyposażono w kontaktrony.

Stały wydatek świeżego powietrza będzie nawiewany bezpośrednio do pomieszczeń biurowych. Na kanałach podłączeniowych powietrza świeżego zaprojektowano regulatory wydatku typu CAV. Zastosowane regulatory charakteryzują się płynnym zakresem regulacji oraz możliwością całkowitego zamknięcia dopływu powietrza świeżego. Również pomieszczenia wewnętrzne będą wyposażone wyłącznie w wentylację nawiewną. Podobnie jak w pomieszczeniach zewnętrznych powietrze będzie usuwane z pomieszczeń biurowych do obszarów korytarzy poprzez kratki transferowe umieszczone w ścianie na wysokości min. 2,60 m ponad podłogą (po stronie korytarza lokalizacja kratek transferowych wypada ponad stropem podwieszonym).

Wysokość montażu tych kratek pozwala na zastosowanie elementów pozbawionych klasy odporności ogniowej. Dla ograniczenia przegłosów z pomieszczeń kratki transferowe wyposażone będą w elementy tłumiące, np. kulisy. Wywiew powietrza z kubatury korytarza również odbywać się będzie poprzez kratki umieszczone na kanale wywiewnym prowadzonym w stropie podwieszonym. Powietrze sponad stropu podwieszonego do kubatury korytarza przedostawać się będzie przez transferowe kratki wentylacyjne zamontowane w tym stropie.

Poza okresem pracy w budynku ilość powietrza nawiewanego i wymagania temperaturowe będą mogły być obniżane przez system automatycznej regulacji. Powietrze z korytarzy wewnętrznych będzie wykorzystywane również do wentylacji pomieszczeń pomocniczych zlokalizowanych na piętrachbiurowych. Powietrze będzie przepływało do pomieszczeń archiwów, magazynów, elektrycznych pomieszczeń strefowych.

Pomieszczenia te zostały oddzielone od korytarzy ścianami o określonej odporności ogniowej, dlatego dla umożliwienia przepływu powietrza w ścianach tych zamontowano transferowe kratki wentylacyjne w klasie odporności przegród. Kratki powinny być zamontowane na odpowiedniej wysokości – spód kratki 5–10 cm ponad poziomem podłogi podniesionej. Powietrze usuwane będzie z pomieszczeń poprzez kanały wywiewnej wentylacji ogólnej. Wejścia kanałów wyposażone będą w odcinające klapy ppoż.

Centrale do obsługi poziomów od +1 do +5 ustawione są na dachu. Powietrze zewnętrzne czerpane jest przez czerpnię kanałową i poddawane obróbce w centralach wentylacyjnych. Centrale wyposażone są w system podwójnej filtracji powietrza, system odzysku ciepła i wilgoci (wymiennik rotorowy) z powietrza wywiewanego, nagrzewnice wodne (pierwotną i wtórną) oraz wodną chłodnicę powietrza z odkraplaczem. Na kanale nawiewnym umieszczony jest nawilżacz parowy.

Silniki central nawiewnych i wywiewnych wyposażone są w falowniki pozwalające dostosować wydatki powietrza do ewentualnie zmiennego zapotrzebowania występującego w budynku, np. związanego z możliwością dostosowywania ilości powietrza do zajmowanych powierzchni biurowych. W pomieszczeniach biurowych projektuje się ok. 2 wymiany na godzinę świeżego powietrza w czasie pracy (min. 50 m3/h i osobę, przy przyjęciu 7,5 m2 powierzchni pracy netto na osobę) oraz min. 1/2 w/h poza godzinami pracy.

Instalacje wentylacji mechanicznej nawiewno-wywiewnej pracują ze 100-proc. udziałem powietrza świeżego. Z central wentylacyjnych powietrze kanałami blaszanymi kierowane jest do poszczególnych szachtów instalacyjnych i rozprowadzane na piętra. Powietrze usuwane z poszczególnych kondygnacji doprowadzane jest do części wywiewnej central, gdzie po przejściu przez blok odzysku ciepła usuwane jest na zewnątrz poprzez wyrzutnię kanałową. Kanały prowadzone są po dachu.

Dla uniknięcia znacznych strat termicznych kanały ssawne i tłoczne central nawiewnych oraz kanały ssawne central wywiewnych izolowane są izolacją z wełny mineralnej pod folią aluminiową grubości 50 mm, natomiast kanały tłoczne central wywiewnych izolowane są izolacją z wełny mineralnej pod folią aluminiową grubości 30 mm. Dodatkowo kanały prowadzone po dachu zabezpieczone są płaszczem z blachy stalowej. Na poszczególnych kondygnacjach nawiew powietrza rozprowadzany jest kanałami blaszanymi w przestrzeni podłogi podniesionej.

Kanały izolowane są termicznie izolacją z wełny mineralnej pod folią aluminiową grubości 30 mm. Przy wyjściu z szachtu zaprojektowano przepustnicę wielopłaszczyznową służącą wstępnej regulacji wydajności. Jak wspomniano wcześniej, na kanałach podłączeniowych do poszczególnych nawiewników zamontowano regulatory stałej ilości powietrza typu CAV.

Na poszczególnych kondygnacjach wywiew powietrza rozprowadzany jest kanałami blaszanymi w przestrzeni ponad stropem podwieszonym w obrębie korytarzy. Kanały izolowane są termicznie izolacją z wełny mineralnej grubości 30 mm. Przy wyjściu z szachtu aprojektowanoprzepustnicę wielopłaszczyznową służącą wstępnej regulacji wydajności. Wszystkie okna otwieralne w fasadzie zewnętrznej budynku wyposażono w kontaktrony.

Sygnał przekazany do BMS pozwala monitorować stan otwarcia i zamknięcia każdego okna. Jednocześnie w razie otwarcia okna w pokoju wyposażonym w instalację klimatyzacji sygnał powoduje zamknięcie zaworów na czynniku grzewczym i chłodniczym do konwektorów podpodłogowych. W przypadku okien do atriów wewnętrznych monitorowanie stanu otwarcia lub zamknięcia okna realizowane jest poprzez siłowniki okien. Sygnał podawany jest do BMS. Otwarcie okna na poziomie +5 nie powoduje zamknięcia zaworów na czynniku grzewczym i chłodniczym.

Klimatyzacja i wentylacja sal konferencyjnych

Pomieszczenia sal konferencyjnych zlokalizowane są na parterze. W pomieszczeniach tych przewiduje się klimatyzację z kontrolą temperatury i wilgotności powietrza. Centrala wentylacyjna dla tych pomieszczeń zlokalizowana jest w maszynowni wentylacyjnej położonej na poziomie –1 budynku. Powietrze zewnętrzne, czerpane poprzez zespół czerpni ściennych zamontowanych w elewacji budynku od strony zachodniej, trafia w przestrzeń położoną przy ścianie szczelinowej, będącą komorą powietrza świeżego.

Z komory tej powietrze zasysane jest do centrali wentylacyjnej i poddawane tam obróbce. Centrala wyposażona jest w system podwójnej filtracji powietrza, system odzysku ciepła (wymiennik z czynnikiem pośredniczącym – 30-proc. roztwór glikolu) z powietrza wywiewanego, nagrzewnice wodne (pierwotną i wtórną) oraz wodną chłodnicę powietrza z odkraplaczem. Na kanale nawiewnym umieszczony jest nawilżacz parowy. Silniki centrali nawiewnej i wywiewnej wyposażone są w falowniki pozwalające dostosować wydatki powietrza do aktualnego zapotrzebowania.

Instalacja wentylacji mechanicznej nawiewno- wywiewnej pracuje ze 100-proc. udziałem powietrza świeżego. Z centrali wentylacyjnej powietrze kanałem, poprzez poziom –2, kierowane jest do szachtu instalacyjnego i doprowadzane na poziom parteru. Na wyjściu z maszynowni oraz na wejściu i wyjściu kanałów z szachtów zainstalowano odcinające klapy ppoż. wyposażone w siłowniki. Szachty instalacyjne na poziomach podziemnych i poziomie parteru obudowane są w klasie odporności ogniowej EI 60 zgodnie z wytycznymi rzeczoznawcy ppoż.

W rejonie sal konferencyjnych zlokalizowano również wiele pomieszczeń pomocniczych. Pomieszczenia te obsługiwane są także z tej instalacji. Na kanałach nawiewnych do poszczególnych sal zainstalowano regulatory zmiennego wydatku powietrza (typ VAV), które dostosowują ilość powietrza nawiewanego do aktualnego zapotrzebowania w danej sali. Ilość powietrza nawiewanego sterowana jest czujką jakości powietrza oraz czujką temperatury powietrza wewnętrznego z priorytetem wskazań od czujki temperatury.

Regulatory VAV wyposażone są w kanałowe tłumiki akustyczne oraz strefowe nagrzewnice elektryczne. Na kanałach wywiewnych zamontowano również regulatory zmiennego wydatku powietrza (typ VAV), które pracują w sposób nadążny za regulatorami na kanałach nawiewnych. Jako elementy nawiewne w salach konferencyjnych zastosowano wysokoindukcyjne sufitowe anemostaty impulsowe. Ze względów architektonicznych analogiczne anemostaty zastosowano jako elementy wywiewne.

W salach konferencyjnych projektuje się min. 8 wymian na godzinę świeżego powietrza (min. 50 m³/h i osobę, przy przyjęciu 1,5 m² powierzchni netto na osobę) oraz min. 1/2 w/h poza godzinami pracy. Dla zapewnienia nawiewu stałej ilości powietrza świeżego do innych pomieszczeń na kanałach nawiewnych zaprojektowano regulatory stałej ilości powietrza (typu CAV).

W pomieszczeniach tych projektuje się min. 2 wymiany na godzinę świeżego powietrza. Instalacja ta obsługuje również pomieszczenie administracji technicznej budynku. Przy wyjściu z szachtu zaprojektowano przepustnicę wielopłaszczyznową służącą wstępnej regulacji wydajności. Wywiew powietrza rozprowadzany jest kanałami blaszanymi w przestrzeni ponad stropem podwieszonym. Kanały izolowane są termicznie izolacją z wełny mineralnej grubości 30 mm. Przy wyjściu z szachtu również zaprojektowano przepustnicę wielopłaszczyznową służącą wstępnej regulacji wydajności instalacji.

Klimatyzacja i wentylacja sal urzędu pocztowego

Pomieszczenia urzędu pocztowego zlokalizowane są na parterze budynku. Przewiduje się w nich wentylację i klimatyzację z kontrolą temperatury i wilgotności powietrza. Centrala wentylacyjna dla tych pomieszczeń zlokalizowana jest w maszynowni wentylacyjnej położonej na poziomie –1 budynku. Powietrze zewnętrzne, czerpane poprzez zespół czerpni ściennych zamontowanych w elewacji budynku od strony zachodniej, trafia w przestrzeń położoną przy ścianie szczelinowej będącą komorą powietrza świeżego.

Z komory tej powietrze zasysane jest do centrali wentylacyjnej i poddawane tam obróbce. Centrala wyposażona jest w system podwójnej filtracji powietrza, system odzysku ciepła (wymiennik z czynnikiem pośredniczącym – 30-proc. roztwór glikolu) z powietrza wywiewanego, nagrzewnice wodne (pierwotną i wtórną) oraz wodną chłodnicę powietrza z odkraplaczem. Na kanale nawiewnym umieszczony jest nawilżacz parowy.

Silniki centrali nawiewnej i wywiewnej wyposażone są w falowniki pozwalające dostosować wydatki powietrza do aktualnego zapotrzebowania na ilość powietrza wynikającego z wykorzystania powierzchni. Instalacja wentylacji mechanicznej nawiewno-wywiewnej pracuje ze 100-proc. udziałem powietrza świeżego. Z centrali wentylacyjnej powietrze kanałem blaszanym kierowane jest do szachtu instalacyjnego i doprowadzane na poziom parteru. Pomieszczenia urzędu pocztowego można podzielić na dwa rodzaje:

• pomieszczenia związane z obsługą klienta, np. sala operacyjna;
• pomieszczenia zaplecza.

Pierwszy rodzaj pomieszczeń wyposażony będzie w instalacje wentylacji i klimatyzacji z kontrolą wilgotności, natomiast niektóre pomieszczenia zaplecza będą miały tylko instalację wentylacji mechanicznej. Instalacja wentylacji mechanicznej ma za zadanie dostarczyć powietrze świeże do obu typów pomieszczeń. Pomieszczenia posiadające instalację klimatyzacji będą wyposażone w urządzenia typu fan-coil o czterorurowych wymiennikach ciepła służące ich dogrzaniu lub dochłodzeniu.

Na kanałach nawiewnych do poszczególnych pomieszczeń zainstalowano regulatory stałego wydatku powietrza (typ CAV). Na kanałach wywiewnych z sali operacyjnej zamontowano również regulatory stałego wydatku powietrza (typ CAV). Jako elementy nawiewne w pomieszczeniach obsługi klientów zastosowano sufitowe anemostaty nawiewne. Anemostaty te wykorzystano również jako elementy nawiewne powietrza z fancoili. Powietrze z sali operacyjnej usuwane jest znad ażurowego stropu podwieszonego poprzez osiatkowane końcówki kanału wywiewnego.

W sali operacyjnej projektuje się min. 3,5 wymiany na godzinę świeżego powietrza oraz min. 1/2 w/h poza godzinami pracy. Powietrze świeże w ilości 3500 m³/h zapewnia dostarczenie minimalnej ilości powietrza świeżego na osobę (30 m³/h) ze względów higienicznych, przy założeniu zagęszczenia osób równego 4 m²/osobę (przyjętego jak dla pomieszczeń o charakterze handlowo-usługowym).

W urzędzie pocztowym zlokalizowano na zapleczu wiele pomieszczeń pomocniczych. Pomieszczenia te obsługiwane są również dzięki tej instalacji. Pomieszczenia mające instalacjęklimatyzacji wyposażono w czterorurowe fan-coile. Do nawiewu powietrza świeżego służą anemostaty sufitowe lub nawiewniki szczelinowe. Do nawiewników szczelinowych podłączono również fan-coile. Na podejściach do poszczególnych nawiewników kanałów powietrza świeżego zaprojektowano regulatory stałej ilości powietrza (typu CAV). W pomieszczeniach tych projektuje się min. 1,5 wymiany na godzinę świeżego powietrza.

Klimatyzacja pomieszczeń komercyjnych

Pomieszczenia przeznaczone na cele komercyjne zlokalizowane są na parterze. W pomieszczeniach tych przewiduje się wentylację i klimatyzację z kontrolą temperatury i wilgotności powietrza.

Centrala wentylacyjna dla tych pomieszczeń zlokalizowana jest w maszynowni wentylacyjnej położonej na poziomie –1 budynku. Powietrze zewnętrzne, czerpane poprzez czerpnię ścienną zamontowaną w elewacji budynku od strony wschodniej, trafia do centrali wentylacyjnej w pomieszczeniu maszynowni i poddawane jest tam obróbce. Centrala wyposażona jest w system podwójnej filtracji powietrza, system odzysku ciepła (wymiennik z czynnikiem pośredniczącym – 30-proc. roztwór glikolu) z powietrza wywiewanego, nagrzewnice wodne (pierwotną i wtórną) oraz wodną chłodnicę powietrza z odkraplaczem. Na kanale nawiewnym umieszczony jest nawilżacz parowy.

Silniki centrali nawiewnej i wywiewnej wyposażone są w falowniki pozwalające dostosować wydatki powietrza do aktualnego zapotrzebowania na ilość powietrza, które wynika z wykorzystania powierzchni.

Instalacja wentylacji mechanicznej nawiewno-wywiewnej pracuje ze 100-proc. udziałem powietrza świeżego. Instalacja ta obsługuje również pomieszczenia atriów wewnętrznych (Atrium I oraz Atrium II) i sklepu filatelistycznego.

Po wyjściu kanałów z szachtu następuje rozdział kanałów na poszczególne gałęzie. Na gałęziach instalacji nawiewnej obsługujących Atrium II, Atrium I i sklep filatelistyczny zamontowano regulatory stałego wydatku (typ CAV). Odnoga przeznaczona do obsługi powierzchni komercyjnej została wyposażona w ręczną przepustnicę wielopłaszczyznową będącą przygotowaniem do rozprowadzenia instalacji po otrzymaniu aktualnej aranżacji dla najemcy. Dokąd powierzchnia nie zostanie wynajęta, odnoga ta musi pozostać zaślepiona.

Instalacja wywiewna obsługuje powierzchnię komercyjną oraz sklep filatelistyczny. Na gałęzi instalacji wywiewnej sklepu zamontowano regulator stałego wydatku (typ CAV). Zasysanie powietrza odbywa się z przestrzeni międzystropowej, do której powietrze przedostaje się poprzez kratki transferowe w stropie. Odnoga przeznaczona do obsługi powierzchni komercyjnej została wyposażona w ręczną przepustnicę wielopłaszczyznową będącą przygotowaniem do rozprowadzenia instalacji po otrzymaniu aktualnej aranżacji dla najemcy.

Nawiew powietrza do Atrium II realizowany jest ściennymi dyszami dalekiego zasięgu umieszczonymi w ścianie pomiędzy Atrium II i powierzchnią komercyjną oraz Atrium II i Atrium I. Nawiew powietrza do Atrium I realizowany jest sufitowymi anemostatami nawiewnymi.

Na kondygnacji nawiew powietrza rozprowadzany jest kanałami blaszanymi w przestrzeni stropu podniesionego. Kanały izolowane są termicznie wełną mineralną pod folią aluminiową grubości 50 mm. W obszarach widocznych dla klienta, np. ponad stropem ażurowym, powierzchnia zewnętrzna instalacji pomalowana jest na kolor czarny.

Powietrze usuwane z powierzchni komercyjnej będzie kierowane do centrali wywiewnej na poziom –1. Po przejściu przez blok wymiennika ciepła powietrze jest wykorzystywane jako nawiew do garażu podziemnego na poziomie –1.

Klimatyzacja pomieszczeń atriów wewnętrznych

Obszary atriów wewnętrznych obsługiwane są przez centrale klimatyzacyjne wykorzystujące powietrze obiegowe. Centrale te umieszczone są na dachu. Centrala wyposażona jest w blok filtracji, wodnej nagrzewnicy i chłodnicy powietrza z odkraplaczem. Powietrze recyrkulacyjne do central dostaje się przez osiatkowane końcówki kanału wprowadzone w kubatury atriów.

Kanały prowadzone na dachu izolowane są wełną mineralną grubości 50 mm pod płaszczem z blachy stalowej. Po przejściu przez centralę N15 (Atrium I) i N16 (Atrium II) powietrze wprowadzane jest do okrągłych kanałów ułożonych pod świetlikiem. Nawiew powietrza realizowany jest dyszami dalekiego zasięgu. Dysze zamontowane są na kanałach w taki sposób, że połowa z nich skierowana jest poziomo, natomiast druga połowa jest przesunięta o 30° w dół w stosunku do poziomu. Dysze wyposażone są w elementy powodujące zawirowanie strugi nawiewanego powietrza.

Dodatkowe centrale NP2 oraz NB3 na poziomie parteru nawiewają powietrze świeże do atriów. Ilość powietrza nawiewanego do poszczególnych atriów wynosi:

• Atrium I – 2500 m³/h,
• Atrium II - 2200 m³/h,

co odpowiada ok. 1 w/h do wysokości 3,0 m. Atria wewnętrzne pracują na nadciśnieniu w stosunku do zewnętrza budynku, zabezpieczając przed niekontrolowanym napływem powietrza zewnętrznego do budynku.
