Do silników spalinowych pojazdów samochodowych stosuje się najczęściej LPG, czyli skroploną pod ciśnieniem mieszaninę propanu i butanu, z niewielkimi zmianami proporcji w zależności od pory roku. LPG w postaci czystej jest gazem bezbarwnym i bezwonnym, jednak ze względu na występujące zanieczyszczenia, głównie związkami siarki, ma on charakterystyczny zapach. Jest to zjawisko korzystne, gdyż sygnalizuje wyciek gazu i pozwala wykryć jego obecność w powietrzu już przy niewielkiej zawartości.
Zgodnie z normą PN-EN 589:2004 obowiązkiem dostawcy jest zapewnienie, by zapach gazu był wyczuwalny przy stężeniu odpowiadającym 20% jego dolnej granicy wybuchowości, tj. ok. 0,4%.
Pary LPG są bardzo łatwopalne. Dolna granica wybuchowości, wynosząca około 2%, może zostać osiągnięta bardzo szybko podczas niekontrolowanego wypływu gazu. LPG zakwalifikowany jest do 2. klasy materiałów niebezpiecznych dopuszczonych do transportu drogowego i do grupy wybuchowości IIA, a jego temperatura samozapłonu wynosi 470°C (propan) i 365°C (butan) [2].
W zbiornikach samochodowych LPG utrzymywane jest pod wysokim ciśnieniem (ok. 6 atm). Po jego uwolnieniu następuje rozprężenie i bardzo szybkie odparowywanie. Z 1 litra gazu w fazie ciekłej po odparowaniu powstaje 250 litrów gazu, więc pomieszczenia, w których doszło do wycieku, w szybkim tempie mogą zostać wypełnione gazem.
Ponadto LPG ze względu na znacznie większą gęstość od powietrza ( rys. 1) rozprzestrzenia się przy podłożu. W razie braku wentylacji uwolniony gaz może bardzo długo zalegać przy posadzce pomieszczenia, w szczególności gdy występują tam zagłębienia. Granice wybuchowości LPG mieszczą się w przedziale pomiędzy 2% (dolna granica wybuchowości) a 10% (górna granica).

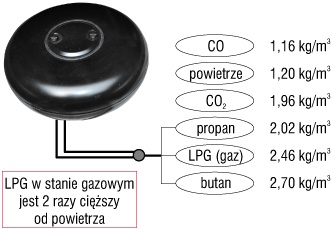

Rys. 1. Gęstość gazów
W dalszej części artykułu jako poziom odniesienia wykorzystywana będzie wartość dolnej granicy wybuchowości, która została oznaczona jako 100% DGW.
Poza zagrożeniem wybuchu uwolniony LPG może powodować uczucie senności, zawroty głowy oraz nudności. Pary gazu płynnego nagromadzone w pomieszczeniu w dużym stężeniu mogą doprowadzić do utraty przytomności oraz uduszenia (ze względu na niedobór tlenu), nie są toksyczne, jednak mogą działać narkotycznie. Oczywisty jest także czynnik psychologiczny, powodujący że w przypadku wyczucia zapachu gazu znacznikowego u ludzi pojawia się silny niepokój. Wszystko to sprawia, że dobra wentylacja pomieszczeń, w których może wystąpić uwolnienie niewielkich ilości gazu, jest bardzo ważna.
Badania skutków wypływu LPG w garażu
Katedra Inżynierii Bezpieczeństwa Pracy Wydziału Inżynierii Procesowej i Ochrony Środowiska, wraz z Kołem Naukowym SUKCES, przy współpracy z Wydziałem Mechanicznym PŁ, podjęły próbę przeprowadzenia badań poziomu stężenia LPG w garażu po jego uwolnieniu z instalacji samochodowej. Na rys. 2 i 3 pokazano schematy stanowiska badawczego oraz instalacji gazowej samochodu testowego.

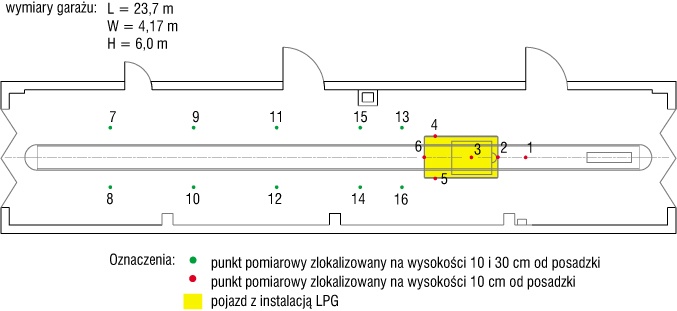

Badania przeprowadzono w garażu o wymiarach 24×4,75×6 m.

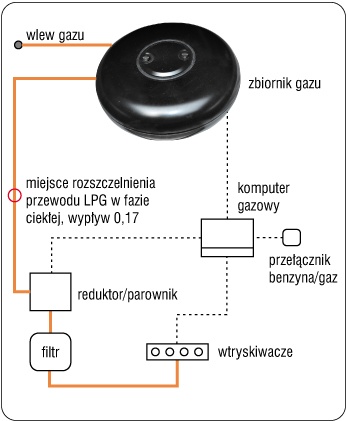

W nadwoziu samochodu osobowego zamontowano instalację gazową. Za najbardziej niekorzystny scenariusz uwolnienia gazu przyjęto rozszczelnienie przewodu na odcinku pomiędzy zbiornikiem a reduktorem/parownikiem. Przewód ten prowadzony jest pod podwoziem samochodu, więc prawdopodobieństwo jego uszkodzenia jest stosunkowo duże. Znajdujący się w nim gaz jest w fazie ciekłej, a jego objętość w większości samochodów wynosi ok. 0,17 dm3 (rys. 3).
Pomijając rozszczelnienie samego zbiornika, którego test, ze względu na zagrożenie wybuchem, jest niemożliwy do przeprowadzenia w skali rzeczywistej, przyjęty scenariusz symuluje sytuację, w której uwolniona zostaje największa możliwa ilość gazu (we wszystkich pozostałych odcinkach instalacji ilość ta jest mniejsza).
Na badanym odcinku przewodu zamontowano trzy zdalnie sterowane elektrozawory. Były one umiejscowione w okolicy, w której najczęściej zdarzają się przypadki uszkodzenia tej części instalacji. Na każdym z elektrozaworów zamontowano dyszę o średnicach kolejno: 1, 3 i 6 mm, imitujących różne wielkości rozszczelnienia przewodu.
Do pomiaru stężenia zastosowane zostały grubowarstwowe czujniki detekcji gazu, które charakteryzuje wysoka czułość wykrywania LPG i jego składowych (np. metan, propan) w pomieszczeniu zamkniętym. Czujniki rozmieszczone zostały zgodnie ze schematem pokazanym na rys. 2. Czerwone punkty oznaczają umiejscowienie na wysokości 10 cm od posadzki, natomiast zielone – na wysokości 10 oraz 30 cm.
Przeprowadzono sześć prób rozszczelnienia instalacji LPG. W trakcie pierwszych trzech prób analizowano czas uwalniania gazu z instalacji samochodowej oraz stężenie występujące w garażu w razie braku instalacji wentylacyjnej.
W kolejnych trzech próbach uruchamiana była wentylacja garażu.

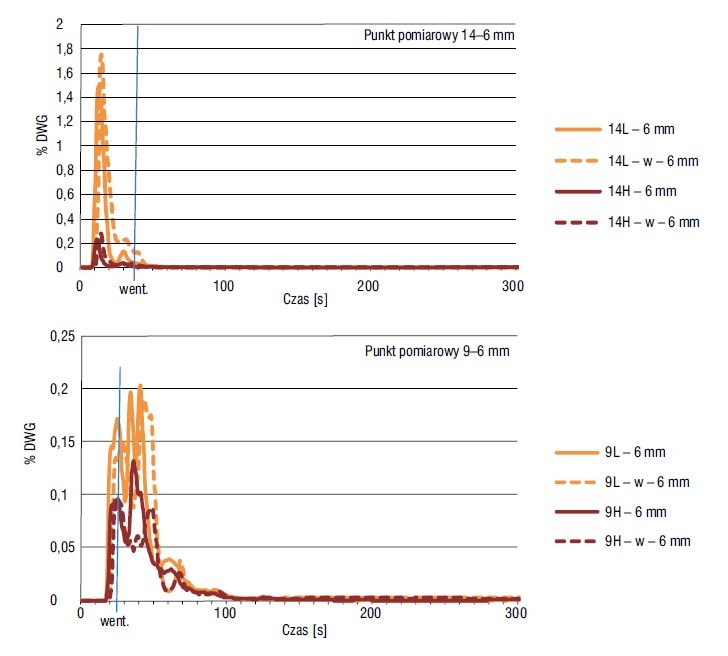

Rys. 4. Stężenie LPG w odległości 3 m (punkt pomiarowy 14) i 9 m (punkt pomiarowy 9) od źródła uwolnienia (patrz. rys. 2), przy średnicy rozszczelnienia 6 mm. Niebieska pionowa linia oznacza uruchomienie wentylatora strumieniowego. Linie pomarańczowe reprezentują pomiar na wysokości 10 cm od posadzki, natomiast bordowe – na wysokości 30 cm. Linie przerywane odpowiadają pomiarom, przy których załączano wentylator strumieniowy
Wentylacja garażu
Podczas badań wykorzystano wentylator strumieniowy o średnicy 355 mm zamontowany na wysokości 2,5 m od posadzki garażu, co stanowi typowy układ wykorzystywany w systemach wentylacji strumieniowej.
W testach przeprowadzonych w celu oceny wpływu wentylacji na rozkład stężenia LPG wentylator pracował z wydajnością zapewniającą prędkość przepływu powietrza przed analizowanym pojazdem wynoszącą 0,4 m/s. Wentylator wyposażony został w kierownice umożliwiające ukierunkowanie strugi powietrza w stronę instalacji, z której uwalniany był gaz LPG.

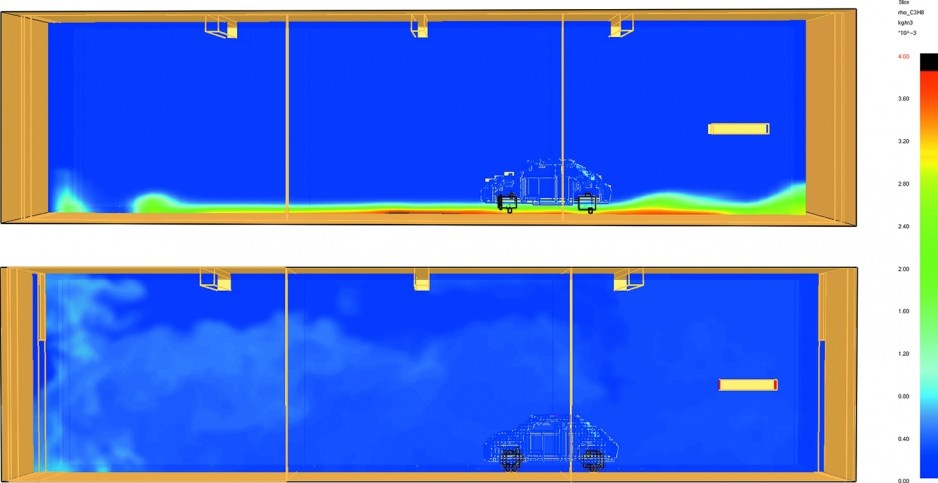

Rys. 5. Rozkład stężenia LPG po 120 s od uwolnienia, przy braku wentylacji (rys. górny) oraz przy jej uruchomieniu po 20 s od uwolnienia (rys. dolny). Maksymalne stężenie na skali – 4 · 10–3 kg/m3 odpowiada 10% DGW [3]
Wyniki badań
Pomiar rozkładu stężenia LPG w przestrzeni garażu wykazał, że w pobliżu źródła uwolnienia przez kilkadziesiąt pierwszych sekund występuje stężenie powyżej dolnej granicy wybuchowości gazu LPG (wynoszącej 2%). Ponadto zaobserwowano duże zróżnicowanie stężenia w zależności od wysokości pomiaru. Detektory umieszczone na wysokości 30 cm wskazywały znacznie mniejsze stężenie LPG niż te znajdujące się na 10 cm (rys. 6).
Na podstawie przeprowadzonych badań stwierdzono, że w przypadku rozszczelnienia instalacji LPG w samochodzie należy spodziewać się krótkotrwałego wystąpienia atmosfery wybuchowej (~10–30 s) w obszarze zlokalizowanym w pobliżu źródła wypływu gazu.
Ponadto zaobserwowano, że stężenie LPG na wysokości 10 cm (linie brązowe na wykresach) znacznie przewyższa stężenie na 30 cm (linie pomarańczowe na wykresach), co oznacza, że znacznie większe prawdopodobieństwo wykrycia LPG istnieje w bezpośrednim pobliżu posadzki.
Dokładniejsza analiza w tym zakresie pokazała, że prawdopodobieństwo wykrycia gazu przez system detekcji, w zależności od oczekiwanego czasu reakcji systemu, detektorami zlokalizowanymi na wysokości 10 cm od posadzki jest od ok. 40 do 60% większe niż przy ich montażu na 30 cm. Jednocześnie stwierdzono, że ilość gazu uwzględniona w analizach oraz warunki prowadzenia pomiarów nie pozwoliły w sposób jednoznaczny potwierdzić wpływu działania wentylacji na rozprzestrzenianie się gazu.

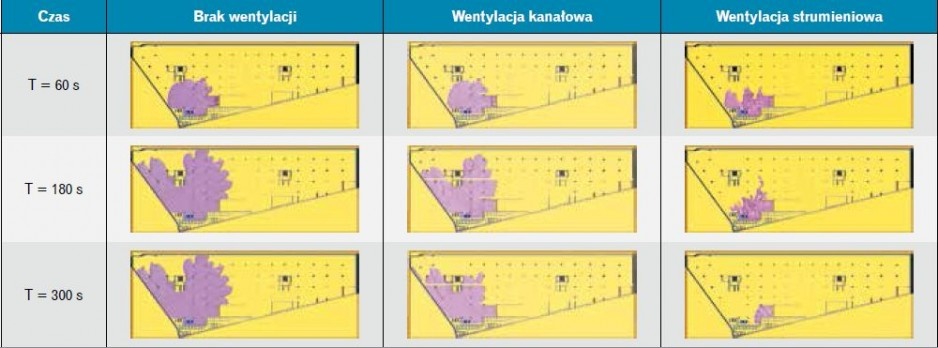

Rys. 6. Zasięg stężenia wybuchowego w garażu w różnych warunkach wentylacji – kolor różowy odpowiada stężeniu równemu dolnej granicy wybuchowości [3]
Symulacje CFD
W celu dokładniejszej analizy wpływu systemu wentylacji garażu na rozkład stężenia LPG w garażu przeprowadzono serię symulacji CFD, w których przyjęto założenia zgodnie z warunkami przeprowadzanych badań (rys. 6). Na ich podstawie stwierdzono, że przy braku instalacji wentylacyjnej gaz LPG gromadzi się przy posadzce i utrzymuje tam przez dłuższy czas.
W przypadku zadziałania wentylacji gaz w ciągu kilkudziesięciu sekund zostaje całkowicie odprowadzony i przestaje stwarzać zagrożenie. Dodatkowo za pomocą symulacji CFD zobrazowano różnice w skuteczności odprowadzania gazu przez system wentylacji kanałowej i wentylacji strumieniowej.
Na rys. 6 pokazano obszar występowania gazu, w którym przekroczone jest stężenie dolnej granicy wybuchowej w kolejnych sekundach od uwolnienia się LPG ze zbiornika samochodowego. Wyraźnie widoczne jest, że system wentylacji strumieniowej znacznie szybciej rozrzedza i odprowadza gaz niż tak samo wydajny system wentylacji kanałowej (mający 50% wyciągu w pobliżu posadzki).
Dodatkowo dla porównania pokazano sytuację, w której w garażu w ogóle nie występuje wentylacja.
Wnioski
Na podstawie przeprowadzonych badań oraz symulacji CFD stwierdzono, że w pomieszczeniach, w których istnieje ryzyko uwolnienia LPG, konieczne jest stosowanie instalacji wentylacyjnej.
Instalacja ta, zgodnie z wymaganiami obowiązujących przepisów, powinna być uruchamiana samoczynnie, niezwłocznie po wykryciu obecności gazu przez system detekcji. Ważne jest jednak, by detektory były umieszczane bezpośrednio w pobliżu posadzki pomieszczenia, gdyż to tam gromadzi się gaz. Ważne jest także, żeby systemy wentylacji tych pomieszczeń zapewniały wystarczający przepływ powietrza w przestrzeniach przyposadzkowych, który umożliwi poderwanie nagromadzonego tam gazu i jego odprowadzenie z pomieszczenia.
Skutecznym rozwiązaniem okazuje się w tym przypadku system wentylacji strumieniowej.
Literatura
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002 poz. 460, z późn. zm.).
Karta charakterystyki LPG, Polski GAZ, data aktualizacji 3.04.2012, wersja 5.0.
