Wybrane rozwiązania w kanalizacji grawitacyjnej

Chosen solutions in the gravitational sewage system

Budowane wzdłuż odcinków sieci kanalizacji grawitacyjnej pompownie ścieków stosuje się w celu wypłycenia rurociągu grawitacyjnego, gdy osiągnie on zbyt dużą głębokość albo gdy istnieje konieczność transportu ścieków na duże odległości.

Budowane wzdłuż odcinków sieci kanalizacji grawitacyjnej pompownie ścieków stosuje się w celu wypłycenia rurociągu grawitacyjnego, gdy osiągnie on zbyt dużą głębokość albo gdy istnieje konieczność transportu ścieków na duże odległości.

Dla obszarów wiejskich nie zawsze uzasadnione jest projektowanie klasycznej kanalizacji grawitacyjnej ze względu na bardzo zróżnicowaną zabudowę terenu, małe ilości ścieków i w wielu przypadkach niekorzystne warunki topograficzne (teren płaski). Dlatego na obszarach tych buduje się często kanalizację grawitacyjno--pompową, w przypadku której wydłuża się czas transportu ścieków do oczyszczalni.

Zobacz także

ARTEKON Sklejka 18 mm

Sklejka 18 mm Sklejka 18 mm

Sklejka to materiał drewnopochodny, którego arkusze powstają poprzez sklejenie kilku cienkich warstw drewna nazywanych fornirami. Arkusz najczęściej składa się z 3 lub więcej warstw forniru. Warstwy są...

Sklejka to materiał drewnopochodny, którego arkusze powstają poprzez sklejenie kilku cienkich warstw drewna nazywanych fornirami. Arkusz najczęściej składa się z 3 lub więcej warstw forniru. Warstwy są klejone między sobą żywicami syntetycznymi. Włókna sąsiednich warstw są ułożone prostopadle do siebie.

Resideo System inteligentnego zarządzania domem jest dla każdego – o tym mówi europejska kampania firmy RESIDEO

System inteligentnego zarządzania domem jest dla każdego – o tym mówi europejska kampania firmy RESIDEO System inteligentnego zarządzania domem jest dla każdego – o tym mówi europejska kampania firmy RESIDEO

Nowe technologie są bardzo skomplikowane, tylko młodzi są w stanie je „ogarnąć” – tak głosi popularny stereotyp i tak niestety myśli wielu z nas. Jednak prawda jest zupełnie inna – rozwój techniki ma maksymalnie...

Nowe technologie są bardzo skomplikowane, tylko młodzi są w stanie je „ogarnąć” – tak głosi popularny stereotyp i tak niestety myśli wielu z nas. Jednak prawda jest zupełnie inna – rozwój techniki ma maksymalnie ułatwić nam funkcjonowanie, a urządzenia stają coraz prostsze i bardziej intuicyjne w obsłudze. O tym właśnie mówi nowa kampania Resideo. Jej bohaterem jest chłopiec, który uczy swoich dziadków obsługi systemu bezprzewodowego sterowania ogrzewaniem evohome Honeywell Home. I wcale nie jest...

RESAN pracownia projektowa Jak prawidłowo zaprojektować instalację wentylacyjną?

Jak prawidłowo zaprojektować instalację wentylacyjną? Jak prawidłowo zaprojektować instalację wentylacyjną?

Instalacja wentylacyjna ma ogromne znaczenie dla zdrowia ludzi przebywających w pomieszczeniach. W obecnych czasach pandemii nabiera dodatkowego znaczenia. Zalecenia WHO jednoznacznie mówią o częstym wietrzeniu...

Instalacja wentylacyjna ma ogromne znaczenie dla zdrowia ludzi przebywających w pomieszczeniach. W obecnych czasach pandemii nabiera dodatkowego znaczenia. Zalecenia WHO jednoznacznie mówią o częstym wietrzeniu pomieszczeń, o zintensyfikowaniu wymiany powietrza w pomieszczeniach z wentylacją mechaniczną. Najważniejsze jest bowiem, aby wentylacja zapewniła jak najlepsze warunki dla osób, które będą przebywały w budynku. Słaba wentylacja lub jej brak nie usuwa zanieczyszczeń, które gromadzą się w pomieszczeniach,...

Zasada działania kanalizacji grawitacyjno-pompowej jest następująca: w danej miejscowości z obszaru o zabudowie zwartej ścieki transportowane są siecią grawitacyjną do strefowej pompowni lub tłoczni ścieków, z której następnie przewodem tranzytowym tłoczone są do drugiego obszaru o zabudowie zwartej, z którego również siecią grawitacyjną ścieki transportowane są do kolejnej pompowni ścieków itd.

Zatem czas transportu ścieków do oczyszczalni w kanalizacji grawitacyjno-pompowej znacznie się wydłuża, co sprzyja niekorzystnym zjawiskom, takim jak zagniwanie ścieków i wydzielanie się przykrych zapachów, a w okresach zimowych wychładzanie ścieków.

Poniżej scharakteryzowano wybrane urządzenia stosowane w kanalizacji grawita­cyjnej.

Pompownie ścieków z kratą koszową

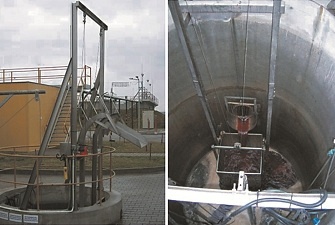

Budowane wzdłuż odcinków sieci kanalizacji grawitacyjnej pompownie ścieków stosuje się w celu wypłycenia rurociągu grawitacyjnego, gdy osiągnie on zbyt dużą głębokość (powyżej 6 m) albo gdy istnieje konieczność transportu ścieków na duże odległości.

W ściekach często znajdują się zanieczyszczenia stałe (papier toaletowy, szmaty, sznurki, podpaski, korki od butelek, stłuczka szklana itp.), które mogą unieruchomić (uszkodzić) pompę.

Oczywiście w przepompowni ścieków można zastosować pompy z urządzeniem rozdrabniającym lub wirnikiem tnącym zanieczyszczenia stałe – zanieczyszczenia te dopłyną wówczas do oczyszczalni bardzo rozdrobnione, a jeśli zaistnieje konieczność ich oddzielenia, niezbędne będzie zastosowanie sita zamiast tradycyjnych krat. Eksploatacja sit jest jednak droższa, gdyż znacząco zwiększa się ilość skratek.

W pompowniach ścieków można stosować również tradycyjne pompy ściekowe bez urządzeń rozdrabniających i wirników tnących, ale pompy te będą wówczas narażone na uszkodzenia. Żeby temu zapobiec, na dopływie do pompowni zastosować można kraty koszowe (rys. 1).

Krata koszowa

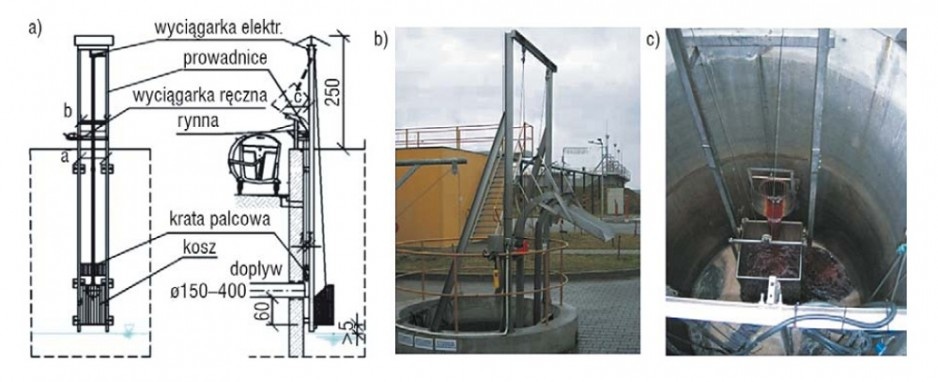

Rys. 1. Krata koszowa: a) budowa i zasada działania, b) i c) widok ogólny [3]

Zanieczyszczenia stałe dopływające ze ściekami są wyłapywane w koszu, który musi być jednak systematycznie opróżniany, co jest czynnością kłopotliwą i nieprzyjemną. Dochodzi do tego jeszcze konieczność higienizacji i systematycznego wywożenia skratek i osadów na wysypisko odpadów stałych.

Ułatwieniem może być w tej sytuacji rozwiązanie pozwalające na samoczynne oczyszczanie, przez co praca eksploatatorów staje się bardziej higieniczna (rys. 2a i 2b). Zatrzymywane na takim sicie skratki mogą być zbierane tak, by maksymalnie ograniczyć ich negatywny wpływ na otoczenie (rys. 2c).

Sito pionowe

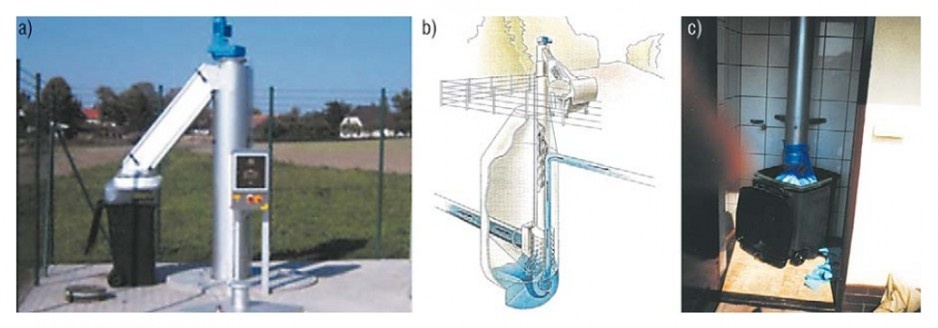

Rys. 2. Sito pionowe stosowane w przepompowniach ścieków (opis w tekście) [2]

Tłocznie ścieków

Alternatywnym dla pompowni rozwiązaniem są tłocznie, które stosuje się na kanałach i kolektorach prowadzących ścieki zawierające dużo zanieczyszczeń stałych oraz kiedy do tłoczenia wymagane jest wysokie ciśnienie robocze, np. ścieki muszą być tłoczone na duże odległości. Duże zanieczyszczenia stałe mogą stwarzać ryzyko zadławienia pompy ściekowej.

Zastosowanie krat w pompowniach ścieków nie zawsze jest możliwe ze względu na strefy sanitarne, utrudnienia w eksploatacji systemu kanalizacji oraz zwiększone koszty eksploatacji.

Należy również zaznaczyć, że stosowanie pomp ściekowych ze specjalnymi wirnikami lub urządzeniami rozdrabniającymi powoduje spadek sprawności pomp i również zwiększa koszty eksploatacji.

Tłocznie ścieków dobrze się sprawdzają, gdy:

  • występuje duża nierównomierność przepływu ścieków,
  • wymagana jest szczególna ochrona pomp ze względu na dużą agresywność ścieków,
  • w ściekach występuje duża zawartość materiałów włóknistych,
  •  występują ograniczenia związane z dostarczaniem dużej ilości energii elektrycznej do silników pomp,
  • ze ścieków wydzielają się niebezpieczne gazy.

Na rys. 3 przedstawiono budowę i zasadę działania ciśnieniowej tłoczni ścieków. Ścieki rurociągiem grawitacyjnym (12) dopływają do komory separatora (6 lub 5), w której na zamontowanej kracie (sicie) (4) następuje zatrzymanie zanieczyszczeń o rozmiarach większych od prześwitu kraty. Podczyszczone ścieki spływają następnie grawitacyjnie poprzez kanały pompy (2), która w danej chwili nie pracuje, do zbiornika retencyjnego (1).

Schemat ciśnieniowej tłoczni

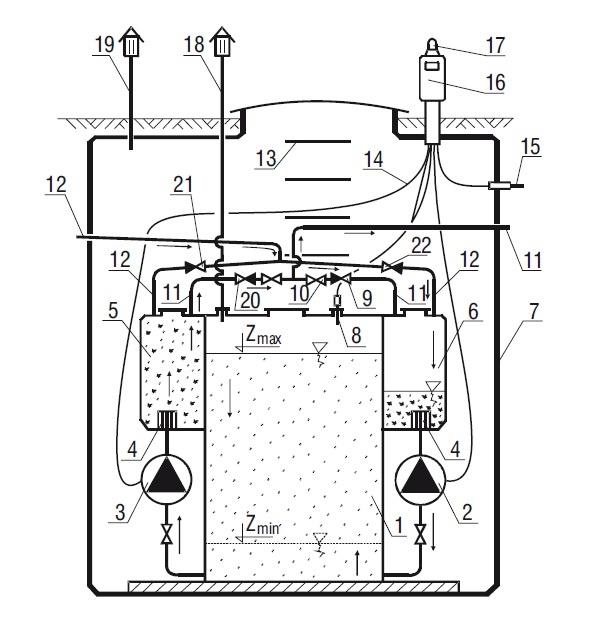

Rys. 3. Schemat ciśnieniowej tłoczni ścieków [1] Oznaczenia: 1 – zbiornik retencyjny ze stali nierdzewnej; 2 i 3 – pompa ściekowa; 4 – krata; 5 i 6 – komora separatora ze stali nierdzewnej; 7 – zbiornik betonowy (obudowa tłoczni ścieków); 8 – sonda do pomiaru zwierciadła ścieków; 9, 20, 21, 22 – zawór zwrotny; 10 – zasuwa odcinająca; 11 – ciśnieniowy rurociąg tłoczny; 12 – rurociąg grawitacyjny lub ciśnieniowy; 13 – stopnie włazowe; 14 – sterowniczy kabel elektryczny; 15 – zasilający kabel elektryczny; 16 – szafka ze sterownikiem do pomp; 17 – lampa sygnalizująca alarm; 18 – rura napowietrzająco-odpowietrzająca; 19 – wentylacja zbiornika betonowego

Gdy zbiornik ten napełni się ściekami, sonda (8) wysyła sygnał do sterownika (16), który uruchamia pompę ściekową (2). Po włączeniu pompy podczyszczone ścieki ze zbiornika retencyjnego tłoczone są przez komorę separatora (6), z której zabierają zatrzymane na kracie zanieczyszczenia do ciśnieniowego rurociągu tłocznego (11).

Kiedy zwierciadło ścieków w zbiorniku retencyjnym obniży się do poziomu minimalnego, sonda wysyła sygnał do sterownika, który wyłącza pompę. Podczas pracy pompy (2) ścieki z rurociągu grawitacyjnego są kierowane do zbiornika retencyjnego przez drugą niezależną komorę separatora (5) oraz pompę pozostającą w bezruchu (3). Zamontowane w tłoczni ścieków pompy pracują na przemian.

Do tłoczenia ścieków przewodami tranzytowymi na duże odległości w grawitacyjnej kanalizacji ciśnieniowej lub podciśnieniowej można zastosować pneumatyczną tłocznię ścieków.

Na rys. 4 przedstawiono budowę i zasadę działania pneumatycznej tłoczni ścieków stosowanej w systemach kanalizacji grawitacyjnej i ciśnieniowej. Ścieki zbiorczym rurociągiem ciśnieniowym lub grawitacyjnym (1) spływają do studzienki rozprężnej (2), z której rurociągiem grawitacyjnym (4), a następnie rurociągiem grawitacyjno-ciśnieniowym (8) spływają do pierwszego zbiornika na ścieki (15).

Schemat pneumatycznej tłoczeni

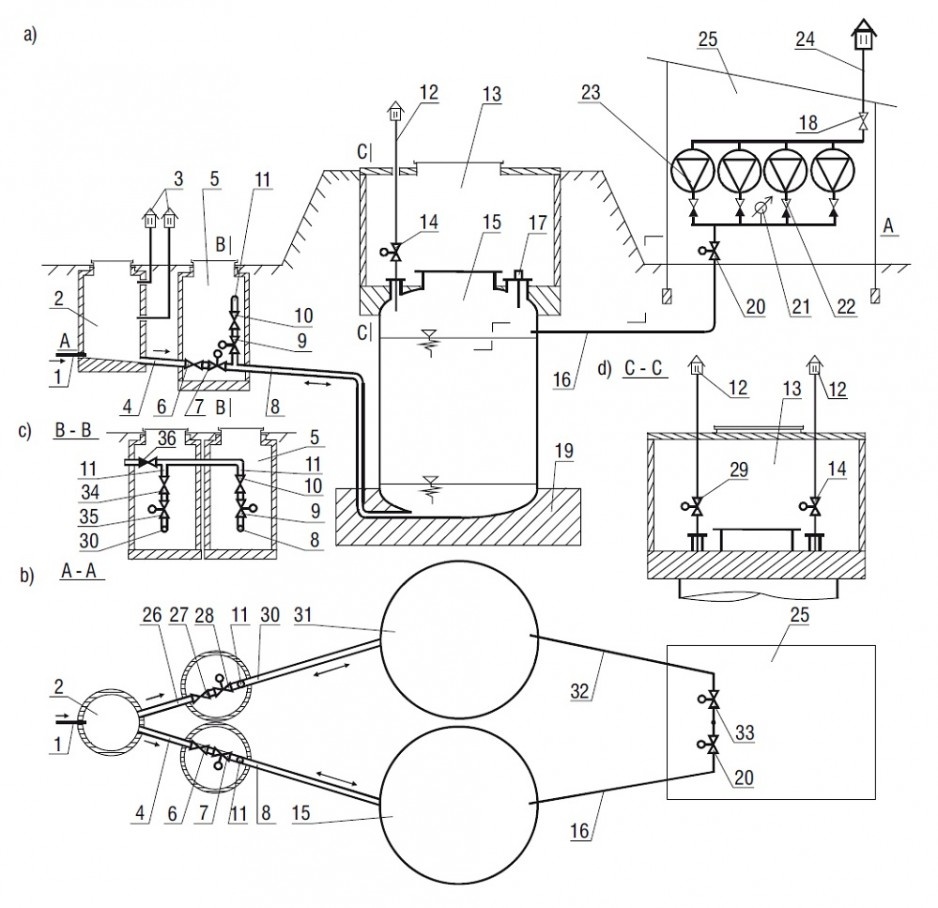

Rys. 4. Schemat pneumatycznej tłoczeni ścieków [1]: a) przekrój podłużny, b) widok z góry, c) przekrój studzienki z zaworami, d) przekrój komory zbiorników Oznaczenia: 1 – zbiorczy rurociąg ciśnieniowy lub grawitacyjny; 2 – studzienka rozprężna; 3 – instalacja nawiewno-wywiewna; 4, 26 – rurociąg grawitacyjny; 5 – studzienka z zaworami; 6, 10, 18, 27, 34 – zawór odcinający; 7, 9, 14, 20, 28, 29, 33, 35 – automatyczny zawór odcinający; 8, 30 – rurociąg grawitacyjno-ciśnieniowy; 11 – tranzytowy rurociąg ciśnieniowy; 12 – rurociąg odpowietrzający; 13 – komora zbiorników; 15, 31 – zbiornik na ścieki; 16, 32 – rurociąg ciśnieniowy doprowadzający powietrze; 17 – sonda do pomiaru zwierciadła ścieków w zbiorniku; 19 – płyta fundamentowa; 21 – manometr; 22 – zawór zwrotny; 23 – sprężarki; 24 – rurociąg doprowadzający powietrze do sprężarek; 25 – budynek na sprężarki; 36 – zawór zwrotny

W tym czasie automatyczne zawory odcinające (7, 33, 35 i 14) są otwarte, natomiast zawory odcinające (9, 20, 28 i 29) zamknięte. W trakcie napełniania się zbiornika (15) powietrze jest z niego wypychane przez rurociąg odpowietrzający (12). Gdy ścieki w zbiorniku osiągną maksymalny poziom, sonda do pomiaru poziomu zwierciadła ścieków (17) wysyła sygnał do sterownika, który zamyka zawory odcinające (7, 14, 33 i 35), a otwiera zawory (9, 20, 28 i 29).

Wtedy rurociągiem ciśnieniowym (16) do zbiornika (15) tłoczone jest powietrze ze sprężarek (23), które wypycha ścieki ze zbiornika do tranzytowego rurociągu ciśnieniowego (11). Gdy ze ścieków opróżniany jest pierwszy zbiornik (15), w tym czasie napełnia się drugi (31). Kiedy pierwszy zbiornik jest pusty, sonda do pomiaru poziomu zwierciadła ścieków (17) wysyła sygnał do sterownika, który przełącza automatyczne zawory odcinające i cykl pracy zaczyna się od początku.

Gdy istnieje potrzeba przetłoczenia ścieków z kanalizacji podciśnieniowej na dużą odległość, można zastosować stację próżniowo-pompową wyposażoną w sprężarki w miejsce pomp ściekowych. Na rys. 5 przedstawiono budowę i zasadę działania stacji próżniowo­‑pompowej ze sprężarkami. Stacja taka wyposażona jest w dwa zbiorniki, w których naprzemiennie panuje podciśnienie lub nadciśnienie.

Schemat stacji próżniowo-tłocznej

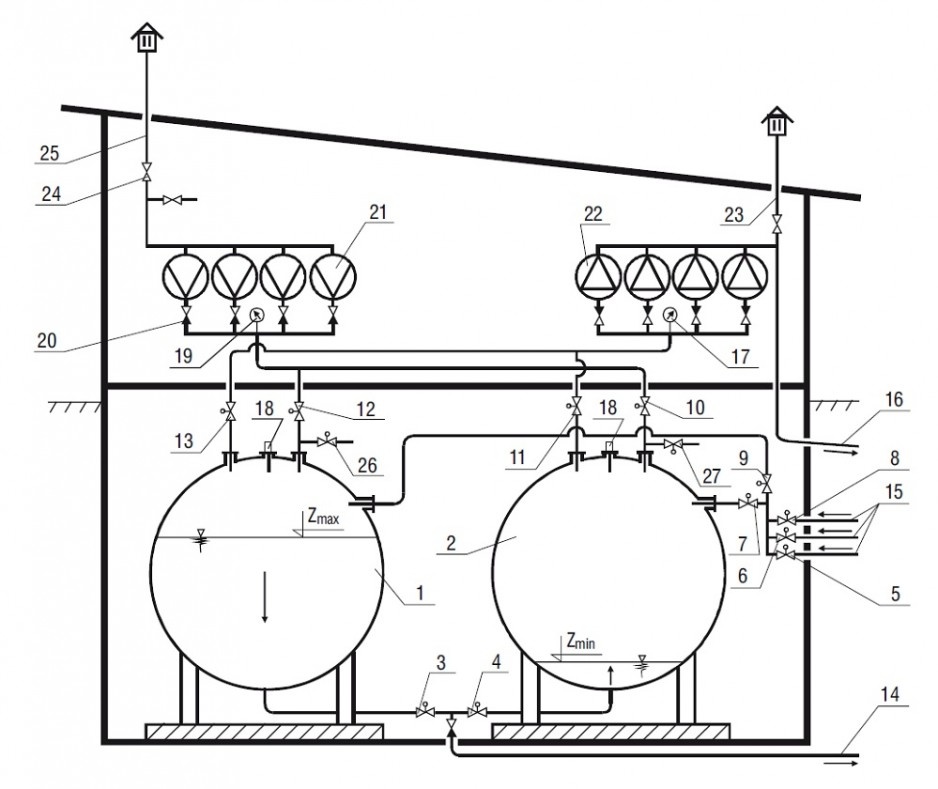

Rys. 5. Schemat stacji próżniowo-tłocznej ze sprężarkami [1] Oznaczenia: 1, 2 – zbiornik podciśnieniowo-ciśnieniowy; 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 26, 27 – automatyczny zawór odcinający; 14 – rurociąg tłoczny do oczyszczalni ścieków; 15 – zbiorczy rurociąg podciśnieniowy; 16 – rurociąg odprowadzający powietrze do filtra biologicznego; 17 – wakuometr; 18 – sonda do pomiaru zwierciadła ścieków w zbiorniku; 19 – manometr; 20 – zawór zwrotny; 21 – sprężarka; 22 – pompa próżniowa; 23 – rura wywiewna; 24 – zawór odcinający; 25 – rura nawiewna

Gdy ze zbiornika (2) wypompowywane jest powietrze przez pompy próżniowe (22), ścieki ze zbiorczych rurociągów podciśnieniowych (15) za pomocą automatycznych zaworów odcinających kierowane są właśnie do tego zbiornika (2), który napełnia się ściekami. W tym czasie zbiornik (1) jest już pełny i do niego tłoczone jest powietrze ze sprężarek (21). Powietrze tłoczone do zbiornika (1) wypycha rurociągiem ciśnieniowym (14) ścieki do oczyszczalni.

Literatura

  1. Kalenik M., Niekonwencjonalne systemy kanalizacji, Wydawnictwo SGGW, Warszawa 2011.
  2. Materiały firmy Huber Technology.
  3. Urządzenia do oczyszczania ścieków, www.cmm-czarkowski.com.pl/urządzenia.html.
