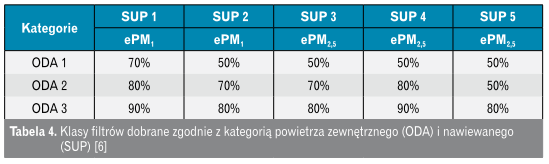

Klasy filtrów dobrane zgodnie z kategorią powietrza zewnętrznego (ODA) i nawiewanego (SUP) [6]
tab. Autorka
Użytkownikom central wentylacyjnych pojęcie „filtr antysmogowy” jest zapewne już znane – rozwiązanie to ma poprawić pracę centrali pod kątem zapewnienia prawidłowej jakości powietrza w pomieszczeniu na przekór smogowi na zewnątrz. Jednak, choć idea nie jest nowa, „filtr antysmogowy” wciąż nie doczekał się prawnej czy normowej definicji.
Choć o rekuperacji mówi się coraz więcej, wciąż tylko ok. 30% nowych domów w Polsce jest w nią wyposażonych. Wielu inwestorów waha się przed decyzją: „do tej pory wystarczały okna i wietrzenie – po co...
Choć o rekuperacji mówi się coraz więcej, wciąż tylko ok. 30% nowych domów w Polsce jest w nią wyposażonych. Wielu inwestorów waha się przed decyzją: „do tej pory wystarczały okna i wietrzenie – po co coś zmieniać?”. Tymczasem rzeczywistość nowoczesnego budownictwa nie pozostawia złudzeń – komfort i energooszczędność nie idą dziś w parze bez wentylacji mechanicznej z odzyskiem ciepła.
Brink to jedna z najbardziej rozpoznawalnych marek systemów wentylacji mechanicznej z odzyskiem ciepła na rynku europejskim.
Centrale rekuperacyjne Brink są stale rozwijane technologicznie, co znajduje...
Brink to jedna z najbardziej rozpoznawalnych marek systemów wentylacji mechanicznej z odzyskiem ciepła na rynku europejskim.
Centrale rekuperacyjne Brink są stale rozwijane technologicznie, co znajduje odzwierciedlenie w kolejnych, coraz doskonalszych produktach. Liczne certyfikaty potwierdzają wysoką jakość i parametry tych urządzeń, a szeroki asortyment oraz zakres wydajności pozwalają zastosować je w budynkach nowych lub modernizowanych, o małych i dużych kubaturach.
Szybki montaż, wysoka izolacyjność oraz szczelność systemu to tylko niektóre zalety naszego rozwiązania. Poznaj je wszystkie!
Szybki montaż, wysoka izolacyjność oraz szczelność systemu to tylko niektóre zalety naszego rozwiązania. Poznaj je wszystkie!
W artykule:
• Problemy smogu • Czym jest „filtr antysmogowy” • Klasy i skuteczność filtrów według normy PN-EN ISO 16890
Za powstawanie smogu odpowiada przede wszystkim niska emisja, głównie zanieczyszczenia emitowane przez pozaklasowe kotły grzewcze na paliwa stałe, oraz transport samochodowy. Wpływ transportu można było zauważyć podczas tzw. pierwszego lockdownu w Polsce, od 20 marca do początku maja 2020 roku. Mimo trwania okresu grzewczego (a wręcz intensyfikacji ogrzewania ze względu na pozostawanie ludzi w domach) nastąpił wówczas wyraźny (o 20–40%) spadek stężenia zanieczyszczeń składających się na smog. Zjawisko to można wiązać właśnie ze znacznym ograniczeniem ruchu samochodowego [1].
Ten nieoczekiwany pozytywny aspekt lockdownu nie oznacza oczywiście, że problem smogu został rozwiązany czy nawet istotnie zmniejszony. Choć kolejne zmiany prawa polskiego i europejskiego skutkują coraz ostrzejszymi wymaganiami wobec urządzeń grzewczych i reżimu ich wymiany, jakość powietrza zewnętrznego wciąż jest zła.
Składniki smogu – pył zawieszony, szczególnie ten o wielkości cząstek do 2,5 μm (PM 2,5) i organiczny węglowodór lotny benzo(a)piren – znane są z negatywnego wpływu na zdrowie człowieka. Benzo(a)piren ma działanie rakotwórcze, a pył PM 2,5 powoduje choroby układu oddechowego i nasilenie dolegliwości w chorobach współistniejących (np. astma, POChP). Oddziałuje także na układ nerwowy i serce, zwiększa podatność na choroby i przyczynia się do skrócenia czasu życia w przypadku chronicznego narażenia. Według oceny pulmonologów [1], smog jest też dodatkowym czynnikiem narażenia na zakażenie wirusem SARS-CoV-2. Pył zawieszony może być fizycznym nośnikiem wirusa i ułatwiać jego przenikanie do górnych i dolnych dróg oddechowych. Składniki smogu przyczyniają się także do uszkodzeń nabłonka wyścielającego górne drogi oddechowe, a będącego barierą zabezpieczającą układ oddechowy przed przenikaniem wirusa [1]. Należy dodać do tego charakterystyczną dla okresu grzewczego niższą wilgotność względną (RH) powietrza. Jej spadek wpływa negatywnie na funkcjonowanie błon śluzowych – poniżej 40% RH spada funkcjonalność glikokaliksu (ochronnej warstwy wielocukrów) i mucyn (białek odpowiedzialnych za wiązanie patogenów wnikających do organizmu) [2, 3].
Czym jest „filtr antysmogowy”
Coraz większa świadomość użytkowników nt. szkodliwości smogu (a obecnie także „negatywnej synergii” smogu i chorób wirusowych przenoszonych drogą kropelkową) powoduje nieustające zainteresowanie rozwiązaniami technicznymi, które usuną z powietrza zewnętrznego zanieczyszczenia i zapewnią prawidłową jakość powietrza w pomieszczeniach. Użytkownikom budynków wyposażonych w wentylację mechaniczną nawiewno-wywiewną oferowane są tzw. filtry antysmogowe. Mowa tu najczęściej o filtrach mechanicznych do wentylacji ogólnej, stosowanych jako wyposażenie sekcji filtracyjnej centrali wentylacyjnej albo serce dodatkowego modułu montowanego na kanale nawiewnym.
„Filtr antysmogowy” nie ma definicji w polskim czy europejskim akcie prawnym lub normie. Próbę zdefiniowania takiego filtra można podjąć, uwzględniając jego przeznaczenie – powinien to być zatem filtr do wentylacji ogólnej, umożliwiający usuwanie z powietrza wentylacyjnego cząstek pyłu zawieszonego (trudnoopadającego) PM 2,5 i PM 10 z odpowiednią skutecznością, zapewniając bezpieczne dla zdrowia człowieka stężenie tych cząstek w powietrzu wewnętrznym.
Klasy i skuteczność filtrów według normy PN-EN ISO 16890

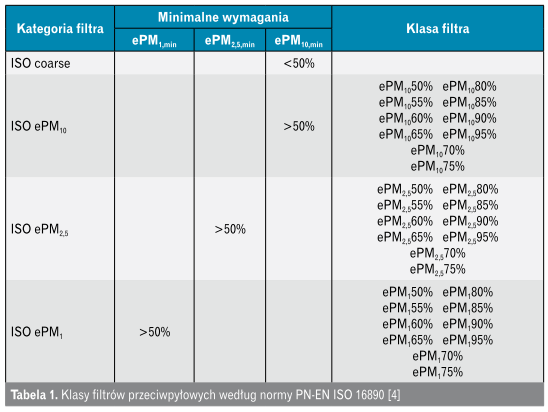

Zgodnie z wprowadzoną w lipcu 2018 roku normą PN-EN ISO 16890 Przeciwpyłowe filtry powietrza do wentylacji ogólnej. Część 1: Specyfikacje techniczne, wymagania i system klasyfikacji skuteczności określony na podstawie wielkości cząstek pyłu (ePM) [4], skuteczność filtrów do wentylacji ogólnej określa się w odniesieniu do pyłów o frakcjach PM 10, PM 2,5, PM 1. Każdy filtr może więc być opisany za pomocą trzech klas skuteczności: ePM10XX%, ePM2,5YY%, ePM1ZZ%, co skutkuje istnieniem ponad 30 klas filtrów.
Zgodnie z tą klasyfikacją minimalna skuteczność filtra do wentylacji ogólnej wynosi 50%. Filtr antysmogowy powinien zatem usuwać cząstki PM 2,5 ze skutecznością co najmniej 50%, a więc powinien mieć klasę co najmniej ePM2,550%.Jak dobrać filtr antysmogowy?
Dużo trudniejszym zagadnieniem jest wymóg zapewnienia bezpiecznego dla zdrowia człowieka stężenia cząstek PM 2,5 i PM 10 w powietrzu wewnętrznym. Jako poziom bezpieczny najczęściej przyjmuje się wartość zalecaną przez WHO [5], co w swoich najnowszych wytycznych rekomenduje także organizacja Eurovent [6]:
średnie roczne stężenie PM2,5 < 10 μg/m3;
średnie roczne stężenie PM10 < 20 μg/m3.
Obliczeniową skuteczność filtra wyraża się przez prostą zależność:
[PM]zew – stężenie cząstek pyłu zawieszonego przed filtrem (na zewnątrz).
Do pełnego opisu „filtra antysmogowego” należy zatem dodać stężenie pyłu zawieszonego w powietrzu zewnętrznym. Po przekształceniu zależności (1) widać, że aby filtr ePM2,550% działał jako antysmogowy, stężenie PM 2,5 w powietrzu zewnętrznym musiałoby wynosić maks. 20 mg/m3. Żeby porównać tę wartość z polskimi warunkami, zebrano dane w przykładowym dniu grudnia 2020 roku w godz. 13–14 z 71 stacji pomiarowych sieci Głównego Inspektoratu Ochrony Środowiska [7] mierzących stężenie PM 2,5. Wartość do 20 mg/m3 odnotowano w 10 stacjach (przy czym w jednej 20,2 mg/m3).
Dla porównania najwyższa zmierzona wartość stężenia PM 2,5 wyniosła 58,9 mg/m3. Dla tej lokalizacji obliczeniowa skuteczność filtra antysmogowego, aby zapewnić stężenie PM 2,5 10 mg/m3 w powietrzu wewnętrznym, musiałaby w tym dniu wynosić 83% – biorąc pod uwagę klasyfikację normową, musiałby to być filtr klasy ePM2,585%.
Dobór filtra do konkretnej instalacji powinien więc uwzględniać jakość powietrza zewnętrznego. Jak wskazuje w swojej rekomendacji dotyczącej filtracji powietrza wentylacyjnego Eurovent [6], wiarygodne informacje o zanieczyszczeniach powietrza zewnętrznego dostępne są w bazie danych WHO [8]. Zebrane w niej zostały dane dla ok. 1600 miast na świecie do 2016 roku.
Powietrze zewnętrzne nie jest jednak jedynym źródłem PM2,5 – termiczna obróbka żywności (szczególnie smażenie), palenie papierosów, korzystanie ze świec, lamp naftowych czy kominków oraz inne aktywności powodują zwiększenie stężenia pyłów zawieszonych. Oznacza to, że dla zachowania odpowiedniej jakości powietrza wewnątrz pomieszczeń strumień powietrza nawiewanego powinien się charakteryzować stężeniem PM 2,5 niższym niż stężenie przewidziane docelowo w pomieszczeniu (wynoszące, zgodnie z wcześniejszymi założeniami, 10 mg/m3).

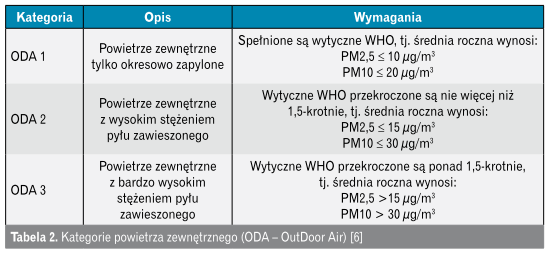

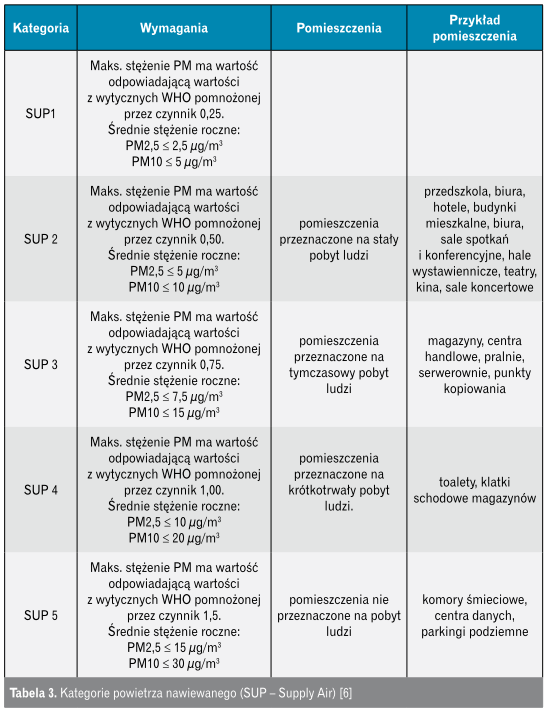

W swojej najnowszej rekomendacji [6] Eurovent proponuje, zgodnie z normą PN-EN ISO 16890 [4], aby brać pod uwagę oba czynniki – zanieczyszczenie powietrza zewnętrznego i możliwe źródła PM2,5 wewnątrz pomieszczeń – i przy doborze klasy uwzględnić zarówno kategorie powietrza zewnętrznego (tabela 2), jak i powietrza nawiewanego (tabela 3).
W oparciu o normę PN-EN ISO 16890-1: 2017-01E powstała matryca łącząca kategorie powietrza zewnętrznego i nawiewanego [6]. Eurovent wskazuje, że dla budynków o najwyższych wymaganiach higienicznych należy dobierać filtry w oparciu o klasę skuteczności dla cząstek PM1 (klasa ePM1 – tabela 4).

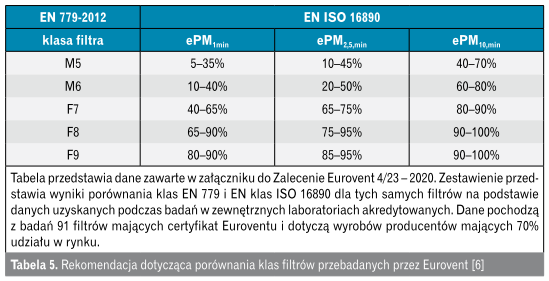

Jeśli konieczny jest dobór filtra według „starej” klasyfikacji (PN-EN 779:2012 E Przeciwpyłowe filtry powietrza do wentylacji ogólnej. Określanie parametrów filtracyjnych) [9], należy odwołać się do źródeł, które zestawiają dwie klasy konkretnych produktów. Zestawienie takie dla 91 filtrów dostępnych na rynku europejskim wykonał Eurovent [6] – tabela 5.
Możliwe rozwiązania instalacyjne
Podstawowym rozwiązaniem „antysmogowym” mogą być filtry o odpowiedniej skuteczności zastosowane na nawiewie centrali wentylacyjnej (np. rekuperacyjnej). Od kilku lat producenci coraz powszechniej oferują w rozwiązaniach standardowych filtry o wyższej klasie skuteczności. Są to filtry dokładne klasy F7 (z różnych względów, np. przyzwyczajenia klientów, producenci chętnie posługują się wciąż „starą” klasyfikacją). Zwykle są to filtry kasetowe o plisowanym medium filtracyjnym, co zapewnia dużą powierzchnię filtracyjną (ponad 4,5 m2). Rozpatrując dane w tabelach 2–5, można zauważyć, że w wielu sytuacjach filtr ten jest rozwiązaniem „antysmogowym”.
W niektórych pracujących centralach (starsze modele) możliwa jest wymiana 1:1 filtrów np. klasy M5 na filtry klasy F7. Jednak nie wszystkie dają taką możliwość. Jeśli w starszej centrali nie można umieścić filtra innej klasy, możliwe jest skorzystanie z tzw. modułu antysmogowego. Zwykle jest to skrzynka z blachy stalowej wyposażona w króćce ułatwiające montaż na kanale nawiewnym istniejącej instalacji. Elementem modułu antysmogowego może być także filtr węglowy wspomagający usuwanie zanieczyszczeń organicznych, co w kontekście smogu może mieć duże znaczenie w lokalizacjach o wysokim stężeniu benzo(a)pirenu, jak Nowy Targ, Rybnik czy Sucha Beskidzka, gdzie średnie stężenie tej substancji w 2019 roku wyniosło odpowiednio 18, 13 i 10 ng/m3 [10], przy obowiązującym stężeniu dopuszczalnym 1 ng/m3 [11].
Zaleca się montaż modułu za centralą, dzięki czemu na jej filtrach zachodzi wstępne oczyszczenie powietrza i filtry „antysmogowe” mogą pracować dłużej. Jeśli konieczny jest montaż modułu przed centralą, trzeba zabezpieczyć go dodatkowym filtrem wstępnym. Moduł antysmogowy może być wyposażony w system automatyki współpracujący z czujnikiem jakości powietrza zewnętrznego (mierzący stężenie PM1, PM2,5 i PM10) – możliwa jest wówczas regulacja wydajności pracy modułu.
Filtry o wyższej klasie skuteczności czy moduły antysmogowe mogą zostać dodane do istniejącej instalacji wentylacyjnej bez większego wpływu na jej opory przepływu, parametry pracy centrali i zużycie przez nią energii – okresowo centrala może pracować na wyższym biegu wentylatora. Oferowane są też urządzenia o jeszcze wyższej skuteczności filtracji, gdyż ich sercem nie są filtry do wentylacji ogólnej, tylko wysokoskuteczne filtry HEPA. Moduły z tymi filtrami zapewniają skuteczną filtrację cząstek powyżej 0,1 μm (z największą przenikliwością dla cząstek 0,3 μm), ale generują duże opory przepływu. Moduł oparty na filtrze HEPA musi być więc wyposażony w odrębny energooszczędny wentylator, automatykę z opomiarowaniem (czujniki jakości powietrza zewnętrznego i nawiewanego do pomieszczeń) oraz by-pass (uruchamiany automatycznie, kiedy stężenie PM w powietrzu spada poniżej wartości zadanej).
Ważnym aspektem eksploatacji rozwiązań antysmogowych jest regularna wymiana filtrów. W zapylonym środowisku dzisiejszego świata częstotliwość wymiany zalecanej przez producenta często okazuje się zbyt mała. Warto wyposażyć moduł filtracyjny w system automatyki – np. czujniki jakości powietrza (stężenia PM2,5) w powietrzu zewnętrznym i w powietrzu nawiewanym po przejściu przez filtr lub presostat. W tym pierwszym przypadku wskazaniem do wymiany filtra będzie zbyt mała różnica między pomierzonymi parametrami, w drugim – spadek ciśnienia na filtrze obrazujący tzw. punkt przebicia
Literatura
Mikołajska M., Zielonka T, M., „Od marca żyliśmy w jednej zarazie. Teraz grożą nam trzy”. Pulmonolog tłumaczy, jak smog wpływa na ryzyko zachorowania COVID-19, 15.11.2020, https://www.medonet.pl/koronawirus/koronawirus-w-polsce,od-marca-zylismy-w-jednej-zarazie--od-pazdziernika-groza-nam-trzy--pulmunolog-tlumaczy--jak-smog-wplywa-na-ryzyko-zachorowania-covid-19,artykul,06639751.html (dostęp: 9.12.2020).
Kudo E., Song E., Yockey L., Rakib T., Wong P., Homer R., Iwasaki A., Low ambient humidity impairs barrier function, innate resistance against influenza infection, Proceedings of the National Academy of Sciences No. 16, p. 10905–10910, DOI: 10.1073/pnas.1902840116 (dostęp: 9.12.2020).
Taylor S., Tasi M., Low indoor-air humidity in an assisted living facility is correlated with increased patient illness and cognitive decline, Proceedings of Indoor Air Conference, 2018, p 1–8.
PN-EN ISO 16890-1:2017-01E Przeciwpyłowe filtry powietrza do wentylacji ogólnej. Część 1: Specyfikacje techniczne, wymagania i system klasyfikacji skuteczności określony na podstawie wielkości cząstek pyłu (ePM).
Air Quality Guidelines – Global update 2005, World Health Organization, 2006.
Eurovent 4/23 – 2020 Selection of EN ISO 16890 rated air filter classes for general ventilation applications – Third edition, 2020.
Ocena jakości powietrza. Bieżące dane pomiarowe, Główny Inspektorat Ochrony Środowiska, Warszawa 2020, http://powietrze.gios.gov.pl/pjp/current.(dostęp:9.12.2020).
WHO Global Urban Ambient Air Pollution Database (update 2016), https://www.who.int/health-topics/air-pollution (dostęp: 9.12.2020).
PN-EN 779:2012 E Przeciwpyłowe filtry powietrza do wentylacji ogólnej. Określanie parametrów filtracyjnych.
Polski Alarm Smogowy, Najbardziej rakotwórcze powietrze w Polsce – PAS prezentuje ranking miast, 30.11.2020, https://www.polskialarmsmogowy.pl (dostęp: 9.12.2020).
Rozporządzenie Ministra Środowiska z dnia 24 sierpnia 2012 roku w sprawie poziomów niektórych substancji w powietrzu (DzU 2012, poz. 1031).
