Wysokotemperaturowe pompy ciepła – odpowiedź rynku na „Falę Renowacji”?

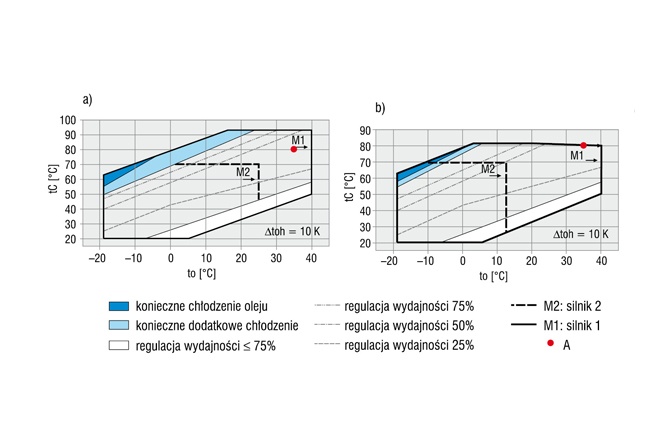

Koperty pracy dla sprężarek na czynnik R1234ze(E) Bitzer dla dużych pomp ciepła: a) standard, b) Eco
Źródło: Bitzer [10]

Koperty pracy dla sprężarek na czynnik R1234ze(E) Bitzer dla dużych pomp ciepła: a) standard, b) Eco


Źródło: Bitzer [10]

Na rynku europejskim, w tym polskim, otwiera się kolejny ważny rozdział dla rozwoju sektora pomp ciepła, ze szczególnym uwzględnieniem pomp tzw. wysokotemperaturowych. Urządzenia te mogą odegrać znaczącą rolę w renowacji istniejących budynków za sprawą przyjętej w październiku 2020 roku europejskiej strategii „Fali Renowacji”.

Zobacz także

Panasonic Marketing Europe GmbH Sp. z o.o. Mikrotrigeneracja w Mirai Clinic na terenie zabytkowego obiektu

Mikrotrigeneracja w Mirai Clinic na terenie zabytkowego obiektu Mikrotrigeneracja w Mirai Clinic na terenie zabytkowego obiektu

Panasonic, jako producent gazowych pomp ciepła, zainicjował i współtworzył nowatorski, unikatowy na skalę międzynarodową system mikrotrigeneracji, stworzony w odpowiedzi na wysokie wymagania inwestora...

Panasonic, jako producent gazowych pomp ciepła, zainicjował i współtworzył nowatorski, unikatowy na skalę międzynarodową system mikrotrigeneracji, stworzony w odpowiedzi na wysokie wymagania inwestora dokonującego adaptacji zabytkowego budynku na nowoczesną, specjalistyczną klinikę medyczną. Powstało innowacyjne, ale przede wszystkim niezawodne, samowystarczalne i zrównoważone pod względem środowiskowym źródło energii elektrycznej, ciepła i chłodu, które w ciągu zaledwie kilku lat zacznie przynosić...

Xylem Water Solutions Polska Sp. z o.o. Pompa obiegowa XLplus i ecocirc+ – definicja nowoczesności

Pompa obiegowa XLplus i ecocirc+ – definicja nowoczesności Pompa obiegowa XLplus i ecocirc+ – definicja nowoczesności

Wysokosprawna, energooszczędna, inteligentna i przyjazna dla instalatora elektroniczna pompa obiegowa – zarówno do instalacji nowych, jak i do modernizacji. Takie właśnie są pompy z wirnikiem mokrym Lowara...

Wysokosprawna, energooszczędna, inteligentna i przyjazna dla instalatora elektroniczna pompa obiegowa – zarówno do instalacji nowych, jak i do modernizacji. Takie właśnie są pompy z wirnikiem mokrym Lowara ecocirc XLplus i ecocirc+. Łączą one wysoką sprawność, znakomite parametry hydrauliczne i intuicyjne sterowanie – dzięki zaawansowanym możliwościom komunikacji. Co więcej – taka inwestycja może zwrócić się nawet w ciągu dwóch lat.

Zymetric Pompa ciepła ogrzewa polski rynek

Pompa ciepła ogrzewa polski rynek Pompa ciepła ogrzewa polski rynek

Pompa ciepła to efektywny energetycznie system, wykorzystywany na potrzeby centralnego ogrzewania i przygotowania ciepłej wody użytkowej, ale też – chłodzenia pomieszczeń. Te intuicyjne urządzenia pojawiają...

Pompa ciepła to efektywny energetycznie system, wykorzystywany na potrzeby centralnego ogrzewania i przygotowania ciepłej wody użytkowej, ale też – chłodzenia pomieszczeń. Te intuicyjne urządzenia pojawiają się w coraz to większej ilości domów, starych i nowych. To głównie rozwiązania proekologiczne, prosty montaż, serwis i obsługa, a także możliwości dofinansowań przekonują, że zakup właśnie takiego źródła ciepła może być strzałem w dziesiątkę!

W artykule:

• Co najmniej podwojenie liczby termomodernizowanych budynków
• Polska „Fala Renowacji”
• Pompa ciepła: źródło nisko-, średnio- czy wysokotemperaturowe?

Unia Europejska od dawna formułuje i realizuje politykę klimatyczną. Jednym z jej nadrzędnych celów jest, zgodnie z zapisem dyrektywy EPBD [1], dekarbonizacja sektora budynków, tak by stał się on neutralny klimatycznie do 2050 roku. Mechanizmy wynikające z tych celów dla nowych budynków (np. świadectwa charakterystyki energetycznej, a w Polsce standard WT 2021) działają całkiem sprawnie, dotyczą jednak stosunkowo niewielkiego odsetka budynków istniejących. W UE obiekty mające ponad 20 lat stanowią 85% wszystkich budynków, a 85–95% budynków istniejących dziś będzie nadal funkcjonować w 2050 roku [2]. Jednocześnie renowacji pod kątem efektywności energetycznej poddaje się obecnie tylko 1% budynków rocznie [2]. To zdecydowanie za mało, by zrealizować cele klimatyczne na 2030 rok czy osiągnąć neutralność klimatyczną do roku 2050.

panasonic baner

Co najmniej podwojenie liczby termomodernizowanych budynków

Dlatego Komisja Europejska 14 października 2020 r. przyjęła strategię na rzecz „Fali Renowacji” [2]. Jej celem jest zwiększenie wskaźników renowacji co najmniej dwukrotnie w ciągu najbliższych 10 lat oraz taki przebieg procesów renowacji, by prowadziły do większej efektywności energetycznej i oszczędniejszego gospodarowania zasobami (jak wiadomo, budynki odpowiadają za ok. 40% zużycia energii w UE i 36% emisji gazów cieplarnianych) [2].

Strategia „Fali Renowacji” obejmie następujące działania:

  • bardziej rygorystyczne przepisy dotyczące charakterystyki energetycznej, w tym stopniowe wprowadzanie minimalnych parametrów charakterystyki energetycznej dla istniejących budynków;
  • zapewnienie dostępnego i dobrze ukierunkowanego finansowania – obok grantów z polityki spójności na lata 2021–2027 znaczne środki trafią do Polski z Instrumentu Odbudowy i Odporności (Recovery and Resilience Fund) powołanego do walki ze skutkami pandemii – według szacunków Komisji Europejskiej będzie to 23,9 mld euro grantów i ponad 34 mld euro pożyczek (do zakontraktowania do 2023 roku i wydania do końca 2026 roku) [3, 4];
  • rozszerzenie rynku zrównoważonych wyrobów i usług budowlanych, co może oznaczać istotne wsparcie dla producentów krajowych (np. producentów kotłów planujących przebranżowienie na produkcję pomp ciepła).

Polska „Fala Renowacji”

W Polsce w lutym 2021 roku powstał projekt dokumentu Długoterminowa Strategia Renowacji. Wspieranie Renowacji Krajowego Zasobu Budowlanego [5]. Jako cele strategiczne wskazano w nim całkowitą rezygnację z wykorzystania węgla do celów grzewczych (we wszystkich budynkach mieszkalnych do 2040 roku), w tym wycofanie możliwości ogrzewania opartego na bezpośrednim spalaniu węgla w budynkach modernizowanych oraz niemal całkowite wycofanie stosowania gazu ziemnego w budynkach mieszkalnych i niemieszkalnych do 2050 roku [5]. Polska „Fala Renowacji” ma przebiegać w ramach dwóch łączących się procesów:

  1. masowa wymiana źródeł ciepła połączona z termomodernizacją płytką (działania najbardziej opłacalne kosztowo dla danego budynku, prowadzące do obniżenia zużycia EK do co najwyżej 75% pierwotnego zużycia) do 2030 roku, z uwzględnieniem perspektywy renowacji do standardu zeroemisyjnego do 2050 roku;
  2. stopniowe zwiększanie skali termomodernizacji głębokiej (działania, po których parametry budynku spełnią wymagania standardu WT 2021 lub wyższe) do ok. 3% rocznie w perspektywie kolejnych kilkunastu lat.

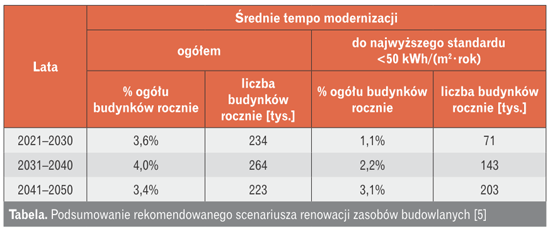

Rekomendowany w tym projekcie scenariusz renowacji polskiego zasobu budowlanego przedstawia tabela.

Długoterminowa Strategia Renowacji omawia także przykładowe rozwiązania techniczne termomodernizacji głębokiej wraz z wiążącymi się z nimi wyzwaniami: Jedną z możliwości jest wyposażanie budynku w pompę ciepła współpracującą z ogrzewaniem podłogowym lub ściennym. Niestety układanie takich instalacji w istniejącym obiekcie jest nieracjonalne ze względu na koszty i uciążliwości. Pompy ciepła mogą wprawdzie współpracować z tradycyjnymi grzejnikami, ale musiałyby one mieć większą powierzchnię grzewczą: wszystkie stare grzejniki trzeba by było wymienić na nowe, dostosowane do współpracy z nowoczesnymi niskotemperaturowymi źródłami ciepła [5].

Tymczasem producenci – zarówno krajowi, jak i zagraniczni – są coraz lepiej przygotowani, by sprostać temu wyzwaniu. Na rynku oferowanych jest coraz więcej tzw. wysokotemperaturowych pomp ciepła, czyli urządzeń umożliwiających przygotowanie wody grzewczej o temperaturze nie niższej niż 65°C.

Pompa ciepła: źródło nisko-, średnio- czy wysokotemperaturowe?

Powszechnie przyjęło się, że pompa ciepła to najczęściej nisko- lub średniotemperaturowe źródło ciepła, przeznaczone do ogrzewania o niskich lub średnich parametrach. Definicje urządzeń, jak i zastosowań nisko- i średniotemperaturowych, podaje rozporządzenie 2010/30/UE [6]:

  • niskotemperaturowa pompa ciepła oznacza urządzenie zaprojektowane specjalnie do stosowania w niskiej temperaturze, które w warunkach obliczeniowych odniesienia dla klimatu umiarkowanego nie może zapewnić wody grzewczej o temperaturze wylotowej 52°C przy temperaturze termometru suchego (mokrego) na wlocie wynoszącej –7°C (–8°C);
  • zastosowanie niskotemperaturowe oznacza zastosowanie, w którym pompa ciepła zapewnia deklarowaną wydajność grzewczą, gdy temperatura na wyjściu znajdującego się w pomieszczeniu wymiennika ciepła wynosi 35°C;
  • zastosowanie średniotemperaturowe oznacza zastosowanie, w którym pompa ciepła zapewnia deklarowaną wydajność grzewczą, gdy temperatura na wyjściu znajdującego się w pomieszczeniu wymiennika ciepła wynosi 55°C.

Rzeczywiście, urządzenia takie dominują na rynku, ale to się powoli zmienia na rzecz brakujących w tym zestawieniu (bo niezdefiniowanych w przepisach) pomp wysokotemperaturowych. Wysokotemperaturowa pompa ciepła to urządzenie, które może produkować wodę grzewczą o temperaturze zasilania 65°C, a nawet wyższej, bez dodatkowego wspomagania. Takie pompy ciepła sprawdziłyby się przy współpracy z tradycyjną instalacją grzejnikową – idealnie nadawałyby się więc do głębokiej termomodernizacji budynków w ramach „Fali Renowacji”.

Wysokotemperaturowa pompa ciepła – wykorzystanie wtrysku par

Na rynku dostępne są pompy wysokotemperaturowe z czynnikami syntetycznymi. W urządzeniach tych stosuje się technologię wtrysku par, która zresztą nie jest rozwiązaniem nowym. Technologię tę dla swych sprężarek spiralnych (scroll) wprowadził blisko 15 lat temu Copeland [7]. Rozwiązanie to nosi nazwę EVI (Enhanced Vapor Injection – wzmocniony wtrysk pary). Jego realizacja wymaga zmodyfikowanego obiegu chłodniczego.

W „klasycznym” obiegu ciepło ze źródła dolnego (solanka, powietrze) odbierane jest w parowniku, a w skraplaczu oddawane do instalacji grzewczej. W zaworze rozprężnym następuje obniżenie temperatury i ciśnienia – tak przygotowany czynnik chłodniczy (ciekły) ponownie trafia do parownika. Natomiast w obiegu sprężarki z wtryskiem par dodatkowy zawór rozprężny kieruje część czynnika chłodniczego do dodatkowego wymiennika ciepła. W wymienniku tym czynnik odparowuje – powstała para wtryskiwana jest bezpośrednio do strefy średniego ciśnienia sprężarki.

Dzięki zastosowaniu wtrysku par uzyskuje się wyższe ciśnienie czynnika na wyjściu ze sprężarki. Przy wyższym ciśnieniu skrapla się większa ilość czynnika – cały proces skraplania cechuje się wyższą temperaturą przemiany i wydajnością grzewczą. Tym samym odbierająca ciepło woda grzewcza może uzyskać wyższą temperaturę.

Znaczenie wtrysku par dla pracy układu chłodniczego najlepiej ilustruje tzw. koperta pracy (pole pracy), pokazująca wartości temperatury wody grzewczej (temperatura skraplania) przy temperaturze dolnego źródła, w parowniku (temperatura odparowania; rys. 1) lub ilustrująca zależność ciśnienia od entalpii (rys. 2). Praca pompy ciepła poza kopertą pracy powoduje uszkodzenia sprężarki. Widać więc, że w porównaniu do cyklu tradycyjnego dla sprężarek z wtryskiem par takie ryzyko jest mniejsze – koperta pracy jest szersza. Mimo dużego wzrostu ciśnienia końcowego temperatura końcowa rośnie tylko nieznacznie, zwykle nie przekraczając 125°C, zatem nie wpływa negatywnie na trwałość sprężarki (zarówno podzespołów urządzenia, jak i oleju smarującego zawartego w czynniku chłodniczym).

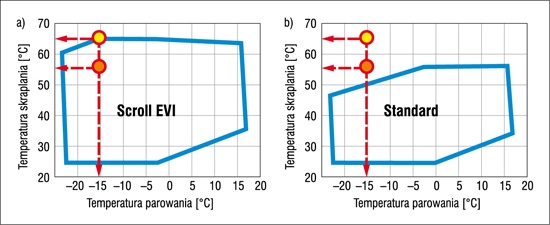

Rys. 1.  Koperty pracy dla układu ze sprężarką Scroll EVI (a) oraz dla układu standardowego (b)

Rys. 1.  Koperty pracy dla układu ze sprężarką Scroll EVI (a) oraz dla układu standardowego (b); Źródło: Vaillant

Pompa ciepła z wtryskiem par ma szerszy zakres pracy – umożliwia zapewnienie wysokiej temperatury wody grzewczej przy niskiej temperaturze powietrza zewnętrznego. Na przykład dla pomp ciepła powietrze/woda wysoka temperatura wody grzewczej zapewniona jest także przy niskiej temperaturze zewnętrznej (np. –15°C). Dla tradycyjnych pomp ciepła przy temperaturze poniżej –5ºC wydajność grzewcza spada nawet o 30% – wiąże się to z niższą temperaturą odparowania. Spada wówczas prędkość sprężarki (aby uniknąć przegrzania) i ilość czynnika chłodniczego w obiegu [8]. System z wtryskiem par pozwala na optymalizację ilości czynnika w układzie, a wtrysk par dodatkowo chroni sprężarkę przed przegrzaniem. Możliwa jest samodzielna praca pompy przy niższej temperaturze zewnętrznej (przez większą część roku). Dla układów hybrydowych przesuwa się punkt biwalentny – szczytowe źródło ciepła (najczęściej kocioł) pracuje krócej. Pompa ciepła z wtryskiem par zwykle jest także mniejsza niż „tradycyjna” przy tej samej wydajności grzewczej (dzięki mniejszej sprężarce).

Koperta pracy

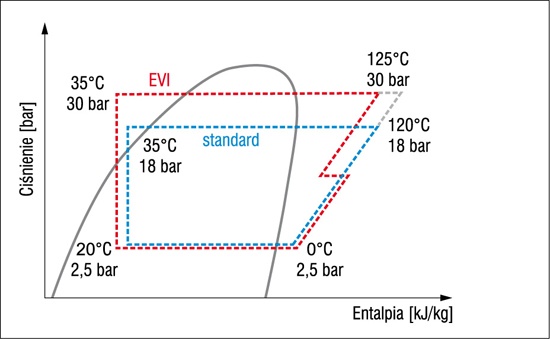

Rys. 2. Koperta pracy – zależność ciśnienia od entalpii; Źródło: Vaillant

Pompa ciepła ze sprężarką Scroll EVI cechuje się także wysoką efektywnością pracy (COP jest zazwyczaj wyższy niż dla standardowej pompy ciepła). Na przykład dla pompy ciepła na R32 zbadano, że przy niższej temperaturze tłoczenia wtrysk pary zwiększa wydajność grzewczą urządzenia o ok. 3–9% w stosunku do rozwiązania tradycyjnego (optymalne wyniki uzyskuje się przy wtrysku pary o udziale masowym 12–16%) [9].

Gazowa absorpcyjna pompa ciepła

W absorpcyjnej pompie ciepła tradycyjny amoniakalny układ chłodniczy uzupełniony jest o układ absorpcyjny. Wysoka temperatura wody grzewczej jest zatem zapewniona dzięki wykorzystaniu dodatkowego ciepła absorpcji, ten rodzaj pompy ciepła również może zapewnić wysoką temperaturę. Podczas spalania w palniku gazowym (gaz ziemny lub LPG) powstaje ciepło, które powoduje odparowanie z roztworu bogatego czynnika chłodniczego. Pary czynnika, oczyszczane z pary wodnej w rektyfikatorze i deflegmatorze, kierowane są do skraplacza. Następuje oddanie ciepła do wody grzewczej i skierowanie ciekłego czynnika przez zawór rozprężny do parownika. Odparowany czynnik przepływa do absorbera, gdzie następuje absorpcja par czynnika przez roztwór ubogi (z dolnej części generatora), który zostaje rozprężony i rozpylony. Powstały w ten sposób roztwór bogaty kierowany jest na wymiennik rurowy, gdzie skrapla się i oddaje powstałe ciepło do wody grzewczej. Pompa pompuje roztwór bogaty do warnika i cały proces się powtarza.

Problemem związanym z zastosowaniem gazowych pomp absorpcyjnych w „Fali Renowacji” jest zapisane w Długoterminowej Strategii Renowacji stopniowe wycofywanie się z gazu ziemnego do 2050 roku [5]. Jednak palnik gazowy pomp absorpcyjnych może być zasilany także biogazem lub gazem płynnym (LPG). Pewną szansą może być też zastosowanie w tych urządzeniach mieszanek gazowych z udziałem wodoru.

Pompy ciepła na nowe czynniki

Pompy ciepła mają charakter urządzeń wysokotemperaturowych także w przypadku tzw. nowych (alternatywnych) czynników chłodniczych. Rozwiązania oparte na czynnikach chłodniczych naturalnych, tj. R290 (propan) i R744 (dwutlenek węgla), mają szersze koperty pracy (rys. 3) i wyższy współczynnik ciśnienia – choć przy niskich sprężach sprężarki na R290 okazują się mniej wydajne niż sprężarki na czynniki syntetyczne z wtryskiem par.

 Przykład koperty pracy

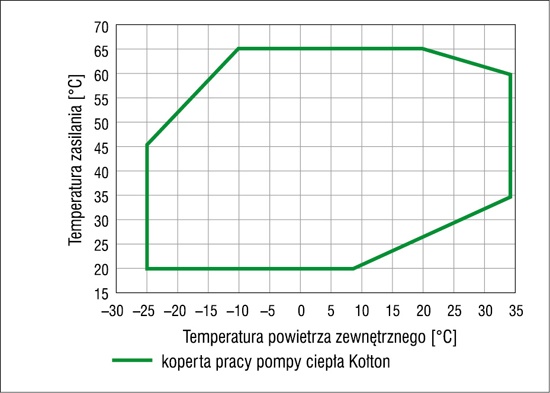

Rys. 3.  Przykład koperty pracy dla pompy ciepła powietrze/woda ze sprężarką spiralną (scroll) na czynnik R290; Źródło: Kołton

Rozwiązania wysokotemperaturowe dostępne są także dla sprężarek innych niż spiralne. Jeden ze znanych producentów zwiększył zakres zastosowań swoich półhermetycznych sprężarek śrubowych, które mogą się stać sercem dużych przemysłowych pomp ciepła. Producenci przemysłowych pomp ciepła dostają możliwość uzyskania wody grzewczej o temperaturze do 85°C [10]. W przypadku urządzeń na czynnik R1234ze(E) te o wydajności grzewczej od 250 do 1000 kW mogą mieć temperaturę parowania 35°C i temperaturę skraplania 80°C, a dla czynników R1234ze(E) i R515B w rozwiązaniu dla poszerzonej koperty pracy parametry mogą wynieść do 40°C (temperatura odparowania) i do 93°C (temperatura skraplania) – rys. 4. Poszerzone pole pracy sprężarek umożliwi powstanie i produkcję wielkoskalowych, wysoce wydajnych przemysłowych i komercyjnych pomp ciepła.

 Koperty pracy dla sprężarek

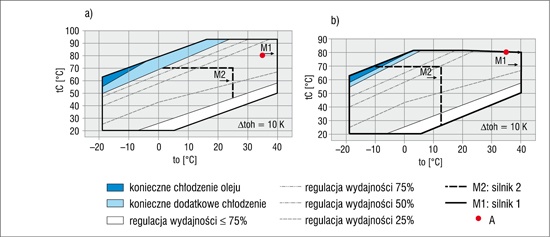

Rys. 4.  Koperty pracy dla sprężarek na czynnik R1234ze(E) Bitzer dla dużych pomp ciepła: a) standard, b) Eco; Źródło: Bitzer [10]

Literatura

  1. Dyrektywa Parlamentu Europejskiego i Rady (UE) 2018/844 z dnia 30 maja 2018 r. zmieniająca dyrektywę 2010/31/UE w sprawie charakterystyki energetycznej budynków i dyrektywę 2012/27/UE w sprawie efektywności energetycznej (Dz.Urz. L 156/75 z 19.06.2018), https://eur-lex.europa.eu/legal-content/PL/TXT/HTML/?uri=CELEX:32018L0844&from=pl
  2. Fala renowacji na potrzeby Europy – ekologizacja budynków, tworzenie miejsc pracy, poprawa jakości życia, COM(2020) 662 final, https://eur-lex.europa.eu/legal-content/PL/TXT/HTML/?uri=CELEX:52020DC0662
  3. Recovery plan for Europe, https://ec.europa.eu/info/strategy/recovery-plan-europe_en (dostęp: 6.04.2021)
  4. Zielona energia i zmniejszenie energochłonności – wysłuchanie dla Krajowego Planu Odbudowy, https://www.gov.pl/web/planodbudowy/zielona-energia-i-zmniejszenie-energochlonnosci-wysluchanie-dla-krajowego-planu-odbudowy
  5. Rada Ministrów, Długoterminowa Strategia Renowacji. Wspieranie Renowacji Krajowego Zasobu Budowlanego (projekt załącznika do uchwały). Warszawa, luty 2021, https://www.gov.pl/web/rozwoj-praca-technologia/dlugoterminowa-strategia-renowacji (dostęp: 6.04.2021)
  6. Rozporządzenie delegowane Komisji (UE) nr 811/2013 z dnia 18 lutego 2013 r. uzupełniające dyrektywę Parlamentu Europejskiego i Rady 2010/30/UE w odniesieniu do etykiet efektywności energetycznej dla ogrzewaczy pomieszczeń, ogrzewaczy wielofunkcyjnych, zestawów zawierających ogrzewacz pomieszczeń, regulator temperatury i urządzenie słoneczne oraz zestawów zawierających ogrzewacz wielofunkcyjny, regulator temperatury i urządzenie słoneczne, https://eur-lex.europa.eu/legal-content/PL/TXT/?uri=CELEX%3A32013R0811
  7. Głowala Adam, Sprężarki spiralne z wtryskiem par. Propozycja Copeland dla nowoczesnych pomp ciepła, „Technika Chłodnicza i Klimatyzacyjna” 1/2007
  8. Flash injection for high performance at low temperatures, https://www.heatingandventilating.net/flash-injection-for-high-performance-at-low-temperatures
  9. Xu Shuxue, Ma Guoyuan, Liu Qi, Liu Zhongliang: Experiment study of an enhanced vapor injection refrigeration/heat pump system using R32, „International Journal of Thermal Sciences” No. 68, 2013, p. 103–109. DOI:10.1016/j.ijthermalsci.2012.12.014
  10. BITZER approves CSH screw compressors for use in large heat pumps, https://www.bitzer.de/gb/en/press/bitzer-approves-csh-screw-compressors-for-use-in-large-heat-pumps.jsp
  11. Europejski Zielony Ład, COM(2019) 640 final, https://eur-lex.europa.eu/legal-content/PL/TXT/HTML /?uri=CELEX:52019DC0640
  12. Impuls dla gospodarki neutralnej dla klimatu: strategia UE dotycząca integracji systemu energetycznego, COM(2020) 299 final, https://eur-lex.europa.eu/legal-content/PL/TXT/HTML/?uri=CELEX:52020DC0299
  13. Materiały techniczne firm: Bitzer, Emerson/Copeland, Galmet, Gazuno, Kołton, Mitsubishi Electric, Vaillant, Viessmann
