Korelacja szumu wycieku na przewodach wodociągowych żeliwnych i stalowych – przykłady

Leak noise correlation on the iron and steel water pipes on selected examples

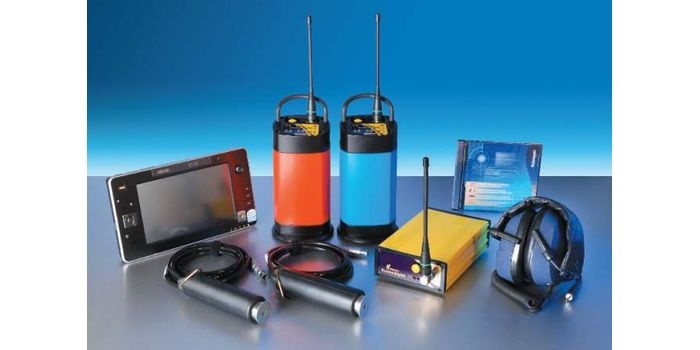

Fot. 1. Korelator cyfrowy Eureka Digital [5]
Fot. archiwum autora (K. Świętochowski)

Fot. 1. Korelator cyfrowy Eureka Digital [5]


Fot. archiwum autora (K. Świętochowski)

Aktywna kontrola wycieków jest ważnym elementem procesu obniżania strat wody w sieci wodociągowej. Poszukiwanie i lokalizacja miejsca awarii na sieci powinny się rozpocząć jak najszybciej od momentu jej powstania. Jedną z metod jest korelacja szumu wycieku.

Zobacz także

HP - Hydraulika Siłowa i Mechanika Maszyn S.C. Rodzaje i zastosowanie przewodów hydraulicznych

Rodzaje i zastosowanie przewodów hydraulicznych Rodzaje i zastosowanie przewodów hydraulicznych

Przewody hydrauliczne są bardzo ważnymi elementami, które znaleźć można w maszynach rolniczych, sprzętach budowlanych i różnego rodzaju urządzeniach, korzystających ze sterowania lub napędu hydraulicznego....

Przewody hydrauliczne są bardzo ważnymi elementami, które znaleźć można w maszynach rolniczych, sprzętach budowlanych i różnego rodzaju urządzeniach, korzystających ze sterowania lub napędu hydraulicznego. Są one wykorzystywane w wielu branżach, między innymi w transporcie, budownictwie, rolnictwie, motoryzacji, leśnictwie itp. Ich zadaniem jest przetłaczanie olejów oraz innych substancji pochodnych, zasilających układy hydrauliczne w maszynach rolniczych, a także wielu urządzeń. Węże hydrauliczne,...

Wilo Polska Sp. z o.o. Isar BOOST5 gwarancją stabilnego ciśnienia w domu

Isar BOOST5 gwarancją stabilnego ciśnienia w domu Isar BOOST5 gwarancją stabilnego ciśnienia w domu

Nowy hydrofor Wilo-Isar BOOST5 nadaje się do uniwersalnego zastosowania w domowym systemie zaopatrzenia w wodę i zapewnia w każdym czasie i w każdym punkcie czerpalnym stałe ciśnienie wody.

Nowy hydrofor Wilo-Isar BOOST5 nadaje się do uniwersalnego zastosowania w domowym systemie zaopatrzenia w wodę i zapewnia w każdym czasie i w każdym punkcie czerpalnym stałe ciśnienie wody.

SCHELL Bezdotykowe technologie na wyciągniecie ręki – baterie umywalkowe MODUS E

Bezdotykowe technologie na wyciągniecie ręki – baterie umywalkowe MODUS E Bezdotykowe technologie na wyciągniecie ręki – baterie umywalkowe MODUS E

Bezdotykowa armatura sanitarna już na dobre zagościła w przestrzeniach publicznych. Rosnąca popularność takich rozwiązań spowodowała potrzebę stworzenia baterii, które łączą przystępność cenową z najwyższymi...

Bezdotykowa armatura sanitarna już na dobre zagościła w przestrzeniach publicznych. Rosnąca popularność takich rozwiązań spowodowała potrzebę stworzenia baterii, które łączą przystępność cenową z najwyższymi właściwościami użytkowymi, jak łatwość montażu, odporność mechaniczna, niezawodność działania i oszczędne zużycie wody. Wszystkie te cechy posiadają baterie umywalkowe MODUS E z oferty firmy SCHELL.

Korelatory od momentu ich powstania do dziś przeszły wiele zmian zwiększających ich efektywność.

Standardowy korelator wyposażony jest w dwa czujniki dające jedną korelację szumu.

Obecnie dostępne urządzenia mają nawet do 8 czujników, dających do 28 korelacji szumu wycieku w jednym pomiarze [1].

Korelacja szumu wycieku

Metoda korelacji szumu wycieku polega na pomiarze dźwięku w dwóch punktach przewodu o znanych parametrach. Niezbędne informacje o odcinku potrzebne do wykonania korelacji szumu wycieku stanowią następujące parametry [2]:

  • długość odcinka między czujnikami korelatora,
  • średnica przewodu na odcinku między czujnikami korelatora,
  • materiał, z jakiego wykonano przewód wodociągowy.

W przypadku gdy odcinek między czujnikami korelatora składa się z różnych średnic lub materiałów, należy uzyskać i wprowadzić do urządzenia informacje o poszczególnych częściach tworzących jeden odcinek.

Czujniki korelatora zbierają informacje o dochodzących do nich szumach. Następnie oprogramowanie korelatora analizuje zebrane informacje i mając podane informacje o odcinku, przedstawia na wykresie rozkład szumów.

Najwyższy pik na wykresie obrazuje źródło największego szumu, a zatem prawdopodobne miejsce nieszczelności przewodu.

Korelatory i multikorelatory

Korelatory szumu wycieku wykorzystywane są do lokalizacji wycieku od lat siedemdziesiątych XX wieku [3].

Dwadzieścia lat później pojawiły się korelatory cyfrowe wyposażone w radio analogowe. Ich zastosowanie nabrało większego znaczenia w procesie lokalizacji wycieków dzięki zmniejszeniu wymiarów urządzeń [4]. Coraz częściej pracownicy przedsiębiorstw wodociągowych wykorzystują w swojej pracy przy lokalizacji wycieków korelatory cyfrowe z radiem cyfrowym (fot. 1 - patrz: zdjęcie pod tytułem publikacji).

Na początku XXI wieku połączono urządzenia do korelacji szumu wycieków z urządzeniami do rejestracji szumów. Powstały loggery korelujące, zwane również multikorelatorami [4].

Czujniki korelatorów

Dźwięki w przewodach wodociągowych przenoszone są na dwa sposoby [2].

Dźwięk wycieku przenoszony jest poprzez materiał tworzący przewód wodociągowy i rozchodzi się w wodzie wypełniającej przewód wodociągowy. Dźwięk rozchodzący się przez materiał przewodu wodociągowego zbierany jest poprzez czujnik korelatora, którym jest akcelerometr piezoelektryczny.

W korelatorach używane są akcelerometry wewnętrzne (fot. 2) lub akcelerometry zewnętrzne. Czujnik taki instalowany jest na przewodzie wodociągowym poprzez styk magnesu połączonego z akcelerometrem i powierzchnią przewodu (rury lub uzbrojenia).

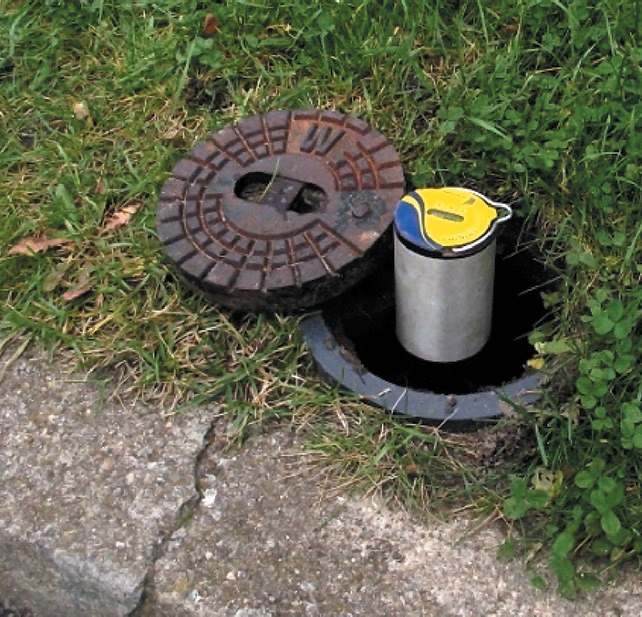

Akcelerometr wewnętrzny loggera korelującego

Fot. 2. Akcelerometr wewnętrzny loggera korelującego;


fot: archiwum autora (K. Świętochowski)

Dźwięk rozchodzący się w wodzie może zostać zarejestrowany przez czujniki korelatora zwane hydrofonami. Czujniki te powinny być umieszczone w wodzie. Miejscami ich instalacji są najczęściej hydranty.

Czujniki montuje się za pomocą specjalnych adapterów do nasad hydrantów.

W kolejnym kroku kolumna hydrantu zostaje napełniona wodą. Jest to metoda inwazyjna w stosunku do tej z zastosowaniem akcelerometrów [7].

Prędkość rozchodzenia się dźwięku dla przewodów wodociągowych o średnicy DN 100 wynosi dla rur stalowych 1320 m/s oraz 1280 m/s dla rur żeliwnych.

Prędkość rozchodzenia się dźwięku w przewodzie wodociągowym zmniejsza się do wartości 530 m/s dla rur wykonanych z PVC oraz do 380 m/s dla rur z PE. Średnia prędkość rozchodzenia się dźwięku w wodzie wynosi natomiast ok. 1480 m/s [2].

W związku z właściwościami materiałów do przenoszenia dźwięku najlepsze wyniki na największych odległościach można uzyskać, stosując czujniki hydrofonowe.

Dobre wyniki otrzymuje się na przewodach metalowych, korzystając z akcelerometrów piezoelektrycznych, a najsłabsze wyniki i najmniejsze odległości między czujnikami – na przewodach tworzywowych, z uwagi na niską propagację fali dźwiękowej w materiale przewodu [2].

Metodyka badań

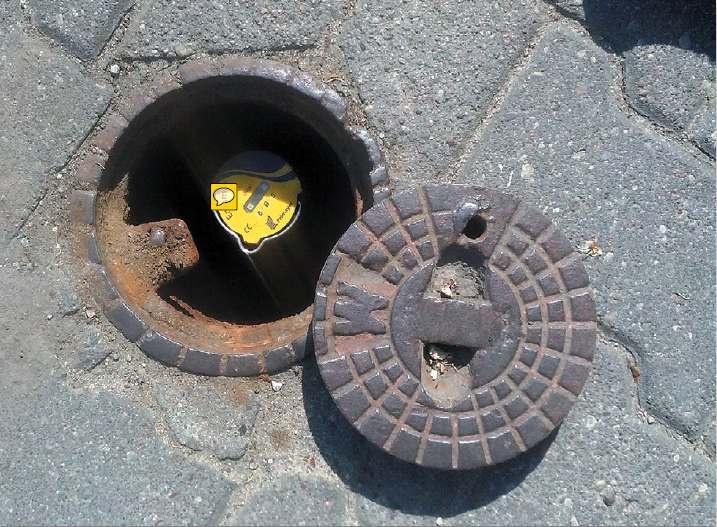

 Logger korelujący umieszczony na zasuwie w trakcie pomiaru

Fot. 3. Logger korelujący umieszczony na zasuwie w trakcie pomiaru;


fot: archiwum autora (K. Świętochowski)

W przeprowadzonych badaniach używano zestawu cyfrowych loggerów korelujących Enigma.

Na fot. 3 przedstawiono logger zainstalowany na trzpieniu zasuwy w trakcie badań. Obiektami badań były odcinki przewodów wodociągowych zlokalizowane w różnych miejscach na terenie Polski. Podejrzewano występowanie na nich wycieków o nieznanej lokalizacji [8].

Na podstawie danych z punktów pomiaru przepływu można było uzyskać szacunkowe informacje o wielkości natężenia wypływu wody przez nieszczelność. Badane odcinki przewodów wodociągowych zbudowane były z rur stalowych lub żeliwnych.

Analiza danych

W trakcie prowadzonych badań najwięcej obiektów stanowiły odcinki wykonane z przewodów wodociągowych o średnicy DN 100.

  • Wielkość natężenia wypływu wody z nieszczelności na przewodach DN 100 w większości przypadków zawierała się miedzy 1,0 a 3,0 m3/h.
  • Maksymalna ilość wody wypływającej z nieszczelności przewodu DN 100 wynosiła aż 60 m3/h.

Na przewodzie DN 50 zlokalizowano awarię o natężeniu wypływu wody wynoszącym 0,18 m3/h.

Jedno z badań dotyczyło przewodu DN 200, a natężenie wycieku wynosiło ok. 30 m3/h.

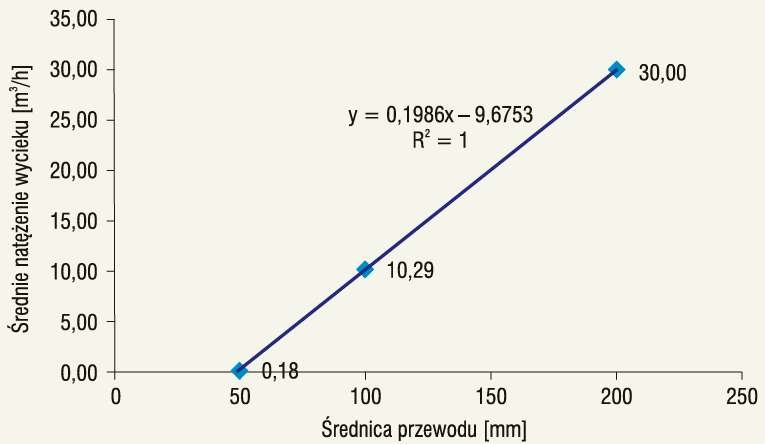

Zależność pomiędzy średnim natężeniem wycieku i średnicą przewodu

Rys. 1. Zależność pomiędzy średnim natężeniem wycieku i średnicą przewodu; rys.: archiwum autora (K. Świętochowski)

Zależność pomiędzy odległością pomiarową i natężeniem wycieku

Rys. 2. Zależność pomiędzy odległością pomiarową i natężeniem wycieku;


rys.: archiwum autora (K. Świętochowski)

Na rys. 1 przedstawiono zależność pomiędzy średnimi wartościami natężenia wycieku wody a średnicą badanych przewodów wodociągowych. W przypadku przewodu DN 100 średnie natężenie wycieku wody wyniosło 10,29 m3/h, czyli ponadtrzykrotnie więcej niż w większości badanych przypadków. Na rys. 2 zaprezentowano zależność między natężeniem wypływu wody z nieszczelności a odległością pomiędzy czujnikami korelatora w trakcie badań. Odległości pomiarowe zawierały się w zaleceniach dotyczących odległości pomiarowych na różnych średnicach i materiałach, zawartych w [7].

Można zauważyć, że wraz ze wzrostem natężenia wycieku możliwe jest zwiększanie odległości między czujnikami korelatora. W przypadku niewielkich natężeń wypływu wody przez nieszczelność możliwa jest precyzyjna lokalizacja wycieków zarówno na niewielkich odległościach między czujnikami (od ok. 20 m), jak i większych, wynoszących nawet 100 m.

Błędy podczas wykonywania korelacji szumu wycieku

W trakcie prowadzenia lokalizacji z zastosowaniem metody korelacji szumu wycieku może dojść do trzech typowych sytuacji opisywanych w literaturze jako błędy korelacji [7, 9]. Są to:

  • wyciek na przyłączu - sytuacja, w której korelacja szumu wycieku wskazuje, że prawdopodobny wyciek znajduje się w miejscu połączenia przewodów o różnych kierunkach. W takiej sytuacji zaleca się przestawić jeden z czujników na przewodzie odchodzącym od wcześniej badanego odcinka, w celu sprawdzenia, czy wyciek znajduje się w miejscu połączenia przewodów, czy też na przewodzie łączącym się z poprzednio badanym odcinkiem [7, 9]. Sytuację tę obrazuje rys. 3.
  • wyciek za obszarem korelacji - sytuacja, w której wynik korelacji szumu wycieku znajduje się na lewo od pierwszego czujnika lub na prawo od drugiego czujnika. Pik szumu wycieku nie znajduje się na wykresie pomiędzy czujnikami. Jest to często pożądana sytuacja, która informuje operatora korelatora o kierunku, w którym należy szukać lokalizacji wycieku [7, 9]. Obrazuje ją rys. 4.
  • wyciek w miejscu instalacji czujnika korelatora - sytuacja, gdzie pik wycieku umiejscowiony jest wówczas poza analizowanym odcinkiem lub w niewielkiej odległości od czujnika (0–2 m). W celu sprawdzenia, czy jest to rzeczywiście szum wycieku, należy zmienić lokalizację czujnika podejrzewanego o instalację w miejscu wycieku, tak aby miejsce to znalazło się pomiędzy czujnikami korelatora o możliwie zbliżonej odległości każdego z nich od prawdopodobnego miejsca wycieku [7, 9].

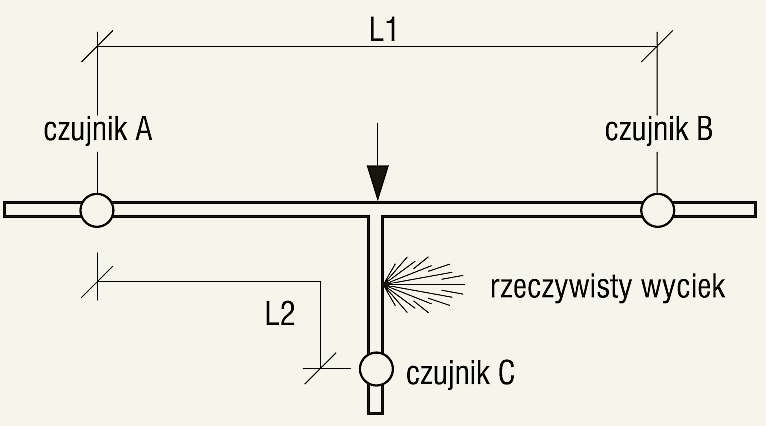

Wyciek na przyłączu

Rys. 3. Wyciek na przyłączu [9];


rys.: archiwum autora (K. Świętochowski)

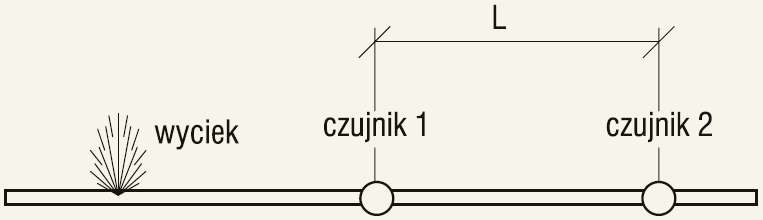

Wyciek poza odcinkiem pomiarowym

Rys. 4. Wyciek poza odcinkiem pomiarowym [9];


rys.: archiwum autora (K. Świętochowski)

Podsumowanie

Badania skuteczności lokalizacji wycieków na metalowych przewodach wodociągowych prowadzono na rzeczywistych obiektach w trakcie ich naturalnej eksploatacji. Podczas badań zlokalizowano miejsca nieszczelności przewodów dla przepływów w zakresie od 0,18 do 60,00 m3/h. Odległości między czujnikami wynosiły od 25 do 133 m. Na podstawie przeprowadzonych badań można zauważyć, że skuteczność lokalizacji wycieku na długim odcinku pomiędzy czujnikami zwiększa się wraz ze wzrostem natężenia wypływu wody przez nieszczelność. W artykule przedstawiono również trzy najczęstsze „błędy korelacji” oraz sposoby ich eliminacji. W trakcie prowadzenia lokalizacji wycieków z wykorzystaniem korelacji szumu wycieku należy zwrócić szczególną uwagę na rodzaj czujników w korelatorze oraz uzyskać jak najdokładniejsze informacje o przewodzie wodociągowym.

streszczenie

Artykuł przedstawia wyniki korelacji szumu wycieku z przewodów metalowych (żeliwnych i stalowych) zakończonych skuteczną lokalizacją nieszczelności. Przedstawia również zależność pomiędzy natężeniem wypływu wody z nieszczelności a średnicą przewodów. Badania prowadzono na rzeczywistych obiektach w warunkach ich normalnej eksploatacji. Artykuł zawiera krótki opis metody korelacji szumu wycieku i przedstawia zmiany w technologii urządzeń. Jego ważną częścią z praktycznego punktu widzenia jest opis możliwych do zastosowania czujników korelatora, błędów, do jakich może dojść w trakcie pomiarów, oraz sposobów ich eliminacji.

abstract

The paper presents results of the leak noise correlation on the metal pipes (iron and steel) terminated effective location of the leak. It also outlines the relationship between the rate of the flow of water from leakage and the diameter of pipe. Studies were carried out on the actual objects in terms of their normal operation. The article contains a brief description of the method of leak noise correlation and presents changes in the technology of devices to leak noise correlation. An important part of the article from a practical point of view it is a description of applicable sensors correlator, a description of the errors that may occur during the measurements and methods of their elimination.



Literatura

  1. Primayer Ltd., Enigma. Multi-point correlation system for leak location, www.primayer.com.uk, 20.12.2016.
  2. Świętochowski K., Analiza możliwości zastosowania urządzeń do wykrywania wycieków na sieciach wodociągowych na podstawie korelatora wyposażonego w akcelerometry i czujniki hydrofonowe, praca dyplomowa, Politechnika Białostocka, Białystok 2016.
  3. Lander P., DigiCorr: The Original True Digital Correlator, ITRON Inc., USA 2007.
  4. Pilcher R., Leak detection practices and techniques: a practical approach, „WATER” 21, 2013, p. 44–45.
  5. Primayer Ltd., Eureka Digital. Digital leak location correlator, www.primayer.com.uk, 20.12.2016.
  6. Itron, ZCorr. Advanced Digital Leak Detection, www.itron.com, 20.12.2016.
  7. Hamilton S., Charalambous B., Leak Detection. Technology and Implementation, London 2016.
  8. Berger M., Ways M., Poszukiwania przecieków sieci wodociągowych. Poradnik, Warszawa 2003.
  9. Primayer Ltd., System Primayer Enigma i Enigma-Compact – instrukcja obsługi, Hampshire 2009.
