Wdrożenie BIM w przedsiębiorstwie projektowym

Wciąż wiąże się to najczęściej z przekazywaniem rysunków technicznych projektu budowlanego w formie graficznej, w postaci rzutów, przekrojów poziomych i pionowych oraz rysunków szczegółowych. Oprogramowanie używane do tworzenia tych rysunków (aplikacje CAD) imituje wielowiekowy sposób pracy przy użyciu deski kreślarskiej. Rysunki liniowe nie mogą być jednak w pełni zrozumiane przez komputery i systemy bazodanowe. Zawarte w nich informacje mogą być tylko częściowo interpretowane i przetwarzane metodami obliczeniowymi. Oparcie przepływu informacji wyłącznie na rysunkach nie pozwala zatem wykorzystać ogromnego potencjału technologii informatycznych do wspierania zarządzania projektami i eksploatacji budynków. Kluczowym problemem jest to, że spójność różnorodnych rysunków technicznych może być sprawdzana jedynie ręcznie. Jest to potencjalnie ogromne źródło błędów, zwłaszcza jeśli weźmiemy pod uwagę, że rysunki są zazwyczaj tworzone przez ekspertów z różnych dziedzin projektowania i sporządzane w wielu przedsiębiorstwach. Zmiany projektowe stanowią szczególne wyzwanie: jeśli nie są stale śledzone i przekazywane do wszystkich powiązanych planów, łatwo mogą powstać niespójności, które często pozostają nieodkryte aż do czasu realizacji, gdzie następnie pociągają za sobą znaczne dodatkowe koszty związane z rozwiązaniami ad hoc na placu budowy. W konwencjonalnej praktyce zmiany projektowe są oznaczane jedynie za pomocą chmur rewizji na rysunkach, co możebyć trudne do wykrycia i często jest niejednoznaczne [1].

Dlaczego warto wdrażać najnowsze rozwiązania technologiczne? Przed odpowiedzią na to pytanie należy przeanalizować aktualny stan wiedzy i techniki, zalety i korzyści oraz bariery i ograniczenia. Przytoczmy kilka faktów:

• Branża AECOO (ang. architecture, engineering, construction, owners, operators) i jej klienci mają ogromny wpływ na emisję dwutlenku węgla (CO₂), jednego z najważniejszych gazów cieplarnianych. AECOO odpowiada za ok. 50% całkowitego światowego zużycia surowców i 36% końcowego zużycia energii [2].
• Dane Ministerstwa Spraw Gospodarczych i Komunikacji Estonii z 2019 r. pokazują przykład efektu marnotrawienia zasobów w tym kraju: problem sprawdzania dokumentacji w celu wydania decyzji administracyjnych jest znaczny, ponieważ w Estonii każdego roku przetwarzane jest ponad 12 tys. pozwoleń na budowę i ponad 8,6 tys. pozwoleń na użytkowanie i nni jeden projekt nie przeszedł tej procedury bez żadnych poprawek.
• Z danych rządu Wielkiej Brytanii wynika, że dzięki wdrożeniu BIM tylko w latach 2013–2015 udało się zaoszczędzić 2,2 mld funtów w branży budowlanej (w inwestycjach publicznych).
• Z danych USA, na podstawie analizy 32 projektów zrealizowanych z użyciem technologii BIM, wynikają następujące zalety tej metody projektowania: redukcja o ok. 40% kosztów pozabudżetowych generowanych przez zmiany, dokładność oszacowania kosztów w granicach 3%, do 80% redukcji czasu opracowywania kosztorysów, oszczędność do 10% wartości kontraktu dzięki wykrywaniu kolizji na etapie projektu, a nie jak bywało dotychczas – na etapie realizacji, skrócenie czasu przedsięwzięcia o ok. 7%.
• Gospodarka o obiegu zamkniętym, inaczej gospodarka cyrkularna, staje się jednym z ważniejszych elementów na drodze do bardziej zrównoważonego rozwoju. Jest to podejście, które stawia pod znakiem zapytania podstawy naszego aktualnego modelu konsumpcyjnego, nadal w dużej mierze opartego na linearnej, jednorazowej gospodarce, w której zasoby są wydobywane, przetwarzane, zużywane, a następnie odrzucane. Model cyrkularny oznacza brak odpadów, obieg zasobów i regenerację przyrody.

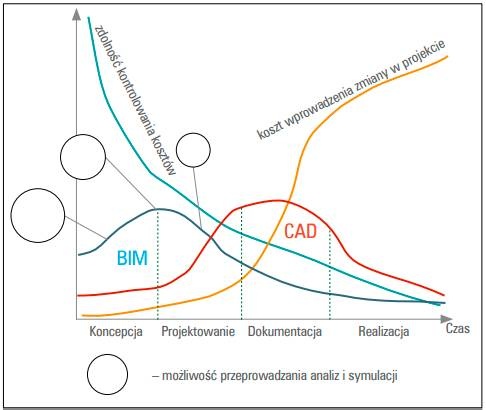

W tym miejscu do gry wkracza modelowanie informacji o obiekcie budowlanym (BIM). Dzięki zastosowaniu BIM możliwe jest znacznie głębsze wykorzystanie technologii komputerowej w projektowaniu, inżynierii, realizacji i eksploatacji obiektów budowlanych. Zamiast zapisywać informacje na płaskich rysunkach, BIM przechowuje, utrzymuje i wymienia informacje za pomocą kompleksowych reprezentacji cyfrowych: branżowych i federowanych modeli informacyjnych, w całym cyklu życia obiektu. Takie podejście znacznie poprawia koordynację działań projektowych, integruje interesariuszy, wspiera konfigurację i kontrolę procesu budowy, a także usprawnia przekazywanie informacji o obiekcie budowlanym operatorowi. Ograniczając do minimum ręczne wprowadzanie danych i umożliwiając ponowne wykorzystanie informacji cyfrowych, unikamy pracochłonnej i podatnej na błędy pracy, co z kolei przekłada się na wzrost wydajności i jakości projektów budowlanych.

Głównym celem wdrożenia BIM jest osiągnięcie wyższej jakości projektów i budżetów, gwarantujących szybszą realizację bez przekraczania zakładanych kosztów, przy jednoczesnej optymalizacji kosztów eksploatacji w całym cyklu życia budowli [3]. Szerokie spektrum zastosowań technologii BIM w cyklu życia obiektu budowlanego powoduje, że grupa zainteresowanych nią podmiotów jest bardzo liczna. Należą do nich: zamawiający (dysponujący środkami publicznymi), prywatny inwestor, projektant, wykonawca, właściciel obiektu, zarządca, deweloper itd. Korzyści płynące ze stosowania BIM są zauważalne nawet przy zastosowaniu podstawowych poziomów. Każda z informacji zawarta na danym poziomie modelu może być wykorzystana oddzielnie i wpływa na zakres dostępny na poziomie sąsiadującym, a jednocześnie zintegrowana jest z określoną fazą cyklu życia obiektu budowlanego [4]. Jednak to głównie projektowanie jest kluczem do zrównoważonego rozwoju, gdyż szacuje się, że 50% oddziaływania produktu (np. budynku) na środowisko tworzy się na tym etapie [5–6]. Podczas etapów projektowych mamy najwięcej miejsca i czasu na przeprowadzanie analiz oraz dokonywanie zmian. Im później, tym koszt wprowadzenia zmian rośnie. Potwierdzają to liczne studia przypadków i publikacje, w których często prezentowana jest tzw. krzywa MacLeamy’ego [7]. Na rys. 1 znajduje się jej wersja na podstawie publikacji Kensek [8] i Kumara [9]. Więcej wysiłku poświęconego na wczesnych etapach (koncepcji, projekcie budowlanym) skutkuje mniejszymi problemami w późniejszych etapach (dokumentacji, budowie), gdzie koszt wprowadzania zmian może być znaczny.

Poziomy dojrzałości BIM

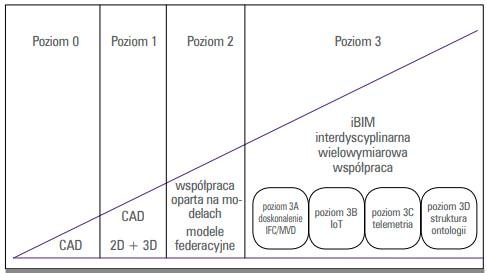

Drogę, jaką przedsiębiorstwo musi przejść, by dojrzale pracować w BIM, prezentuje tzw. klin Bewa–Richardsa (rys. 2). W 2008 r. Mark Bew i Mervyn Richards [10] przedstawili na diagramie brytyjski model zwany dojrzałością BIM, bez którego trudno byłoby zrozumieć rozwój tej technologii. Model ten, rozpowszechniony przez British Standards Institution (BSI), obejmował wówczas cztery poziomy BIM, które były nośnikiem informacji związanych m.in. z dokumentacją papierową, dwuwymiarową oraz zaawansowanym modelem cyfrowym 3D.

BIM poziom 0 nie obejmuje współpracy zespołu projektowego, a jedynie tworzenie płaskich rysunków CAD, gdzie praca odbywa się etapami, a komunikacja przebiega za pomocą jednostronnie zintegrowanego systemu zarządzania. Na tym poziomie wymagana jest stała komunikacja z każdą zainteresowaną stroną, ponieważ trudno śledzić wszystkie zmiany, co powoduje większe prawdopodobieństwo błędu, tym bardziej że podstawą do komunikowania się jest papierowa dokumentacja.

Poziom BIM 1 charakteryzuje się współpracą zespołu projektowego, gdzie kooperacja oparta jest na plikach w środowiskach CAD 3D i/lub BIM, co pozwala lepiej zarządzać pracami nad projektem. Współpraca odbywa się z reguły w ramach danej branży (nie są federowane modele), co zapewnia lepszą metodę opracowywania, organizowania i zarządzania informacjami dla branży budowlanej, przy ściśle określonej polityce związanej z kodyfikacją nazewnictwa.

Poziom BIM 2 wyznacza standard, w którym każdy pracuje na własnym modelu w środowisku 3D i korzysta z możliwości współpracy z innymi członkami zespołu oraz innymi branżami. Na tym poziomie używa się CDE (ang. common data environment), czyli wspólnego środowiska danych, które w założeniu ma stanowić podstawowe repozytorium i główny kanał komunikacji pomiędzy interesariuszami. Pojawiają się nowe formy współpracy i dokumentacji, takie jak EIR, BEP czy macierz odpowiedzialności BIM (omówione dalej). Wszystko dąży do tzw. zintegrowanego procesu inwestycyjnego IPD (ang. integrated project delivery), który ma zapewnić korzyści wszystkim stronom.

Poziom BIM 3 zakłada otwartą integrację danych z różnych źródeł, co umożliwia scentralizowaną współpracę i zarządzanie projektami nie tylko w kooperacji z innymi branżami, lecz także zarządzanie finansami oraz cyklem życia budynku. Poziom ten zakłada interoperacyjność na każdym szczeblu. Ciągłe powiadomienia o zmianach umożliwiają otwarte formaty IFC (ang. Industry Foundation Classes) czy BCF (BIM Collaboration Format). Poziom 3 często określany jest jako antycypowany iBIM (rys. 3).

Konotacje i zależności pomiędzy różnymi poziomami są abstrakcyjne i trudne do określenia. Ciężko stwierdzić, czy dane przedsiębiorstwo już pracuje na poziomie 3, czy nadal jest to poziom 2. Z tego powodu w ramach poziomu 3 zaczęto wyróżniać podpoziomy. Ostatnie badania sugerują, że doskonalenie wymiany informacji z pomocą otwartych standardów to poziom 3A. Poziomem 3B określa się dodatkowo bezpośrednie połączenie z sensorami urządzeń i maszyn (IoT – ang. Internet of Things). W przypadku przesyłania danych z sensorów w czasie rzeczywistym (telemetria) mamy do czynienia z poziomem 3C. Monitoring stanu urządzeń i ich potencjalnych awarii przybliża nas tym samym do idei cyfrowego bliźniaka. Poziomem najwyższym jest 3D, gdzie dodatkowo zdefiniowane zostały ramy i struktura ontologii, tzn. kodyfikacja wszystkiego, co jest używane w BIM. Nie powinno być zatem problemów w komunikacji, a jej stopień efektywności jest możliwie najwyższy. Tym samym dąży się do osiągnięcia idealnego zintegrowanego modelu BIM.

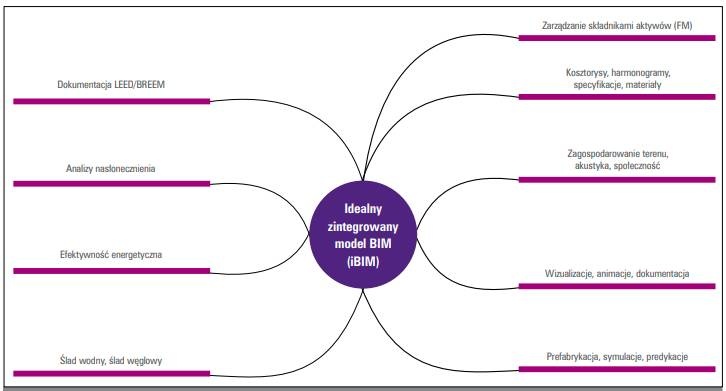

Idealny zintegrowany model BIM powinien zawierać nie tylko projekt budowlany, ale też wszystkie niezbędne elementy do przeprowadzania analiz i symulacji. Taki model powinien być wykorzystywany we wszystkich fazach i etapach procesu inwestycyjno-budowlanego, od najwcześniejszej koncepcji, poprzez projekt, budowę, realizację, eksploatację, możliwe remonty i modernizacje, aż po potencjalną rozbiórkę obiektu budowlanego. Droga do tego jest długa, a przedsiębiorstwo zainteresowane wdrożeniem BIM musi być przygotowane na trudny i pracochłonny proces adopcji. Wdrożenie BIM powinno się odbywać przy udziale całego zespołu, przede wszystkim lidera oraz dodatkowo z udziałem eksperta/specjalisty z zakresu oprogramowania.

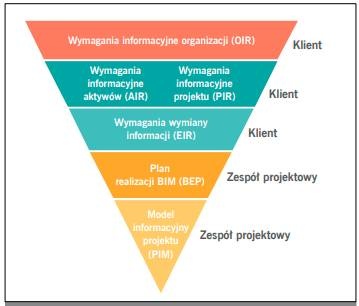

Wieloczęściowa norma ISO 19650 [12] opisuje nowe rodzaje dokumentów, które występują w procesie BIM. Diagram podstawowych dokumentów przedstawiono na rys. 4. Klient publiczny lub prywatny chcący zamówić projekt w BIM musi mieć świadomość konieczności przygotowania dokumentów, które w tradycyjnym procesie projektowym CAD nie miały miejsca. Zaczynając od wymagań informacyjnych organizacji (OIR – ang. Organisational Information Requirements), poprzez wymagania informacyjne aktywów (AIR – ang. Asset Information Requirements) i projektu (PIR – ang. Project Information Requirements), aż po wymagania wymiany informacji (EIR – ang. Exchange Information Requirements), które są kluczowe podczas rozmów i negocjacji z wykonawcą. Na podstawie tych dokumentów o charakterze strategicznym sporządzany jest tzw. BEP (ang. BIM Execution Plan). BEP jest swego rodzaju kontraktem, który towarzyszy umowie i szczegółowo opisuje plan współpracy klienta z wykonawcą, w tym plan dostarczania modeli czy sposoby komunikacji.

Po podpisaniu BEP przez obie strony zespół projektowy może przejść do tzw. etapu mobilizacji, który też jest nowością w procesie inwestycyjno-budowlanym. Na tym etapie sprawdzane są rozwiązania informatyczne służące komunikacji pomiędzy klientem a wykonawcą. Zwykle chodzi tu o sprawdzenie CDE lub innych platform współpracy. Następnie można przejść do budowy modelu informacyjnego projektu (PIM – ang. project information model). W celu jego sprawnej realizacji czasami tworzona jest tzw. macierz odpowiedzialności BIM (ang. BIM Responsibility Matrix), gdzie wymieniane są zasoby osobowe, przypisane role i zakresy odpowiedzialności. Każdy nowy etap, dokument czy proces ma jedno zadanie: zwiększyć produktywność.

Produktywność

Od dawna toczy się debata na temat tego, jak mierzyć wydajność projektowania. W porównaniu do budowlanej, produktywność projektowa jest znacznie trudniejsza do zmierzenia, ponieważ projektowanie jest procesem iteracyjnym i innowacyjnym. Obecnie, wraz z szybkim rozwojem aplikacji BIM, ogromne ilości dzienników projektowych są generowane przez systemy oprogramowania do projektowania. Opracowano już systematyczne podejście składające się ze szczegółowej procedury krok po kroku, aby dogłębnie opracowywać dzienniki projektowe w celu monitorowania i pomiaru wydajności procesu projektowania [14]. Na początku wdrożenia BIM to jednak inwestycja w szkolenia i świadomy trening wydają się ważniejsze. Proces uczenia się BIM jest trudny i wymaga uwagi, tym samym może się pojawić moment zniechęcenia wynikający z braku kompetencji. Jednakże przy odpowiednim wsparciu technicznym osób doświadczonych (innych pracowników czy trenerów) można dokonać sprawnej implementacji BIM, która będzie skutkować zwiększeniem produktywności (rys. 5).

W makroekonomii pod pojęciem produktywności rozumie się stosunek ilości wytworzonej oraz sprzedanej produkcji w określonym czasie (ang. output) do ilości wykorzystywanych lub zużytych zasobów wejściowych (ang. inputs), inaczej: wielkość produkcji uzyskanej z jednostki nakładu czynnika produkcji. Badania coraz częściej analizują wpływ BIM na wydajność projektu (rys. 6). Jedną z powszechnie zgłaszanych korzyści jest poprawa produktywności w budownictwie, szczególnie wydajności pracy. Najczęściej używanym wskaźnikiem produktywności jest właśnie wydajność pracy.

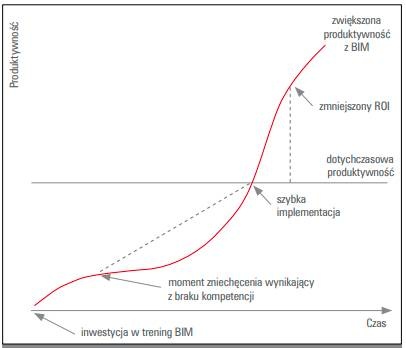

Dla organizacji, które chcą przejść na BIM, możliwość uchwycenia tych korzyści i ilościowego określenia ich wpływu jest niezwykle ważna dla zapewnienia rentowności procesu wdrażania BIM. Istnieją różne perspektywy dotyczące tego, co stanowi pomiar wydajności pracy w branży budowlanej. Różnice te dotyczą metod, za pomocą których dane są gromadzone i analizowane, jakości analizowanych danych oraz, co najważniejsze, skali, w jakiej dane są gromadzone [17]. Park i inni omawiają brak ustandaryzowanej definicji produktywności w branży budowlanej [18]. Postanowili oni jednak zdefiniować wydajność pracy za pomocą następującego równania:

Z drugiej strony, inni wskazują [19], że wydajność pracy w budownictwie powinna odzwierciedlać jednostki lub pracę wykonaną lub wyprodukowaną na roboczogodzinę, zgodnie z następującym równaniem:

Współczynnik wydajności pracy jest również postrzegany jako sposób pomiaru produktywności [20]:

Istnieje wiele podejść do pomiaru i oceny wydajności pracy. Kluczem jest porównanie w czasie lub między systemami. Generalnie produktywność jest pojęciem względnym, które musi być kontekstualizowane, aby było wartościowym wskaźnikiem wydajności. Metody takie jak ocena w trakcie pracy, badanie próbek pracy, ocena pięciominutowa, ankiety i modele mają na celu identyfikację i łagodzenie czynników, które negatywnie wpływają na produktywność. Pojawiają się różne modele, które są wykorzystywane jako narzędzia do ilościowego określania i oceny zmienności produktywności, przydatnej jako miara sukcesu projektu, która może z kolei działać jako wskaźnik ogólnej wydajności projektu i uzasadniać roszczenia z tytułu utraconej produktywności.

Podsumowanie i dyskusja

Podsumowując, przy wdrażaniu BIM i budowaniu standardów przedsiębiorstwa należy poszukiwać najszerszych uogólnień odnoszących się do wszelkich form świadomego i celowego działania, rozpatrywanego ze względu na sprawność, konstruowanie i uzasadnianie dyrektyw praktycznych, np. katalogu dobrych praktyk. Niezbędne jest też wypracowywanie systemu jednolitych pojęć i sformalizowanie pewnych twierdzeń. Można zatem stwierdzić, że potrzebne jest wypracowanie pewnej prakseologii BIM, gdzie najlepsze będą szerokie uogólnienia oraz:

• nakazy i zakazy, zalecenia i przestrogi,
• wypracowanie systemu pojęć niezbędnych lub swoiście przydatnych,
• pluralizm rozwiązań technicznych oraz
• dociekanie przyczyn powodzeń i niepowodzeń.

Połączenie tych elementów finalnie umożliwi sprawne działanie przedsiębiorstwa projektowego.

Artykuł opublikowany pierwotnie w IZOLACJACH 9/2023

Literatura

1. Borrmann A., König M., Koch C., Beetz J., Building information modeling: Why? what? how?, Springer International Publishing, 2018, p. 1–24

2. Norouzi M., Chàfer M., Cabeza L.F., Jiménez L., Boer D., Circular economy in the building and construction sector: A scientific evolution analysis”, „Journal of Building Engineering”, Vol. 44, 102704, 2021, https://doi.org/10.1016/j.jobe.2021.102704 (dostęp: 22.07.2022)

3. Miecznikowski P., Inwestor publiczny – dobre bliskie praktyki wdrożenia BIM, „Builder”, 21, 5, 2017, s. 42–45

4. Grzyl B., Apollo M., Miszewska-Urbańska E., Building Information Modeling: analiza zakresu i stanu implementacji w polskiej branży budowlanej, „Autobusy: technika, eksploatacja, systemy transportowe” 17, 12, 2016, s. 1762–1768

5. Asif M., Muneer T., Kelley R., Life cycle assessment: A case study of a dwelling home in Scotland, „Building and Environment”, 42(3), 2007, s. 1391–1394

6. Bribián I.Z., Capilla A.V., Usón A.A., Life cycle assessment of building materials: Comparative analysis of energy and environmental impacts and evaluation of the eco-efficiency improvement potential, „Building and Environment”, 46, 5, 2011, s. 1133–1140

7. MacLeamy P., The future of the Building Industry (3/5): Effort curve, YouTube, Feb. 2, 2010 [Video file], https://www.youtube.com/watch?v=9bUlBYc_Gl4 (dostęp: 19.08.2022)

8. Kensek K.M., Building Information Modeling, Routledge Taylor and Francis Group, New York 2014, p. 285

9. Kumar B., A Practial Guide to Adopting BIM in Construction Projects, Whittles Publishing, 2015, s. 128

10. Norma BS 8536-1:2015 na podstawie PAS 1192-2:2013, https://knowledge.bsigroup.com/products/briefing-for-design-and-construction-code-of-practice-for-facilities-management-buildings-infrastructure/tracked-changes (dostęp: 7.12.2022)

11. Esser S., Vilgertshofer S., Borrmann A., A reference framework enabling temporal scalability of object-based synchronization in BIM Level 3 systems, European Conference on Computing in Construction, 40th International CIB W78 Conference Heraklion, Crete, Greece, July 10–12, 2023

12. PN-EN ISO 19650-1:2019-02 Organizacja i digitalizacja informacji o budynkach i budowlach, w tym modelowanie informacji o obiekcie budowlanym (BIM). Zarządzanie informacjami za pomocą modelowania informacji o obiekcie budowlanym. Część 1: Koncepcje i zasady

13. Roberti F., Ferreira D., Increasing Autodesk Revit Productivity for BIM Projects, Packt Publishing, 2021, p. 474

14. Zhang L., Wen M., Ashuri B., BIM log mining: measuring design productivity, „Journal of Computing in Civil Engineering”, 32(1), 2018, 04017071

15. Tomana A., Projektowanie w BIM – tańsze czy droższe?, „Materiały Budowlane”, 564, 8, 2019, s. 64–65

16. Tiveron A., e-BIM. The methodology of information modeling in a “result” economy, Selfpublishing with Amazon, 2020, s. 392

17. Poirier E.A., Staub-French S., Forgues D., Measuring the impact of BIM on labor productivity in a small specialty contracting enterprise through action-researc, „Automation in Construction”, 58, 2015, p. 74–84

18. Park H.S., Thomas S.R., Tucker R.L., Benchmarking of construction productivity, „Journal of construction engineering and management” 131(7), 2005, p. 772–778

19. Halligan D.W., Demsetz L.A., Brown J. D., Pace C.B., Action-response model and loss of productivity in construction, „Journal of Construction Engineering and Management” 120(1), 1994, p. 47–64

20. Thomas H.R., Maloney W.F., Horner R.M.W., Smith G.R., Handa V.K., Sanders S.R., Modeling construction labor productivity, „Journal of Construction Engineering and Management”, 116(4), 1990, 705–726
