Koszty zastosowania skojarzonych źródeł ciepła do przygotowania c.w.u. w budynkach mieszkalnych

Cost of introducing associated heat sources in residential buildings’ hot water installations

Zdjęcie z okładki folderu pt. "Woda ogrzewana ciepłem sieciowym - Programu kompleksowego wykorzystania ciepła z miejskiej sieci ciepłowniczej" opracowanego przez Elektrociepłownię „KRAKÓW” S.A., MPEC S.A. w Krakowie i Ekoplus Sp. z o.o.
http://www.mpec.krakow.pl

Zdjęcie z okładki folderu pt. "Woda ogrzewana ciepłem sieciowym - Programu kompleksowego wykorzystania ciepła z miejskiej sieci ciepłowniczej" opracowanego przez Elektrociepłownię „KRAKÓW” S.A., MPEC S.A. w Krakowie i Ekoplus Sp. z o.o.


http://www.mpec.krakow.pl

System przygotowywania ciepłej wody użytkowej w budynku mieszkalnym powinien pobierać jak najmniej energii. Ceny tradycyjnych paliw wykorzystywanych do podgrzewania wody użytkowej stale rosną, zatem ekonomiczne wydaje się wykorzystanie energii odnawialnej, m.in. ze względu na fakt, że słońce jest niewyczerpalnym i bardzo tanim jej źródłem.

Zobacz także

Bricoman Instalacja elektryczna w domu. Jak rozplanować przewody i gniazdka?

Instalacja elektryczna w domu. Jak rozplanować przewody i gniazdka? Instalacja elektryczna w domu. Jak rozplanować przewody i gniazdka?

Na co dzień nie widać instalacji elektrycznej, przez co łatwo nie docenić, jak skomplikowana sieć przewodów i kabli kryje się w naszych domach. Wystarczy zaznaczyć, że oświetlenie i gniazda w danym pomieszczeniu...

Na co dzień nie widać instalacji elektrycznej, przez co łatwo nie docenić, jak skomplikowana sieć przewodów i kabli kryje się w naszych domach. Wystarczy zaznaczyć, że oświetlenie i gniazda w danym pomieszczeniu to dwa zupełnie osobne obwody. Z kolei ułożenie gniazdek dodatkowo potrafi skomplikować całą sytuację. Przygotowanie projektu instalacji elektrycznej, która zapewni wygodę oraz bezpieczeństwo użytkowania, nie jest łatwym zadaniem. Dlatego podpowiadamy, jak się do tego zabrać!

TTU Projekt Schodołazy towarowe - urządzenia transportowe dla profesjonalistów

Schodołazy towarowe - urządzenia transportowe dla profesjonalistów Schodołazy towarowe - urządzenia transportowe dla profesjonalistów

Elektryczne schodołazy towarowe produkowane są z myślą o szczególnych warunkach pracy w branży budowlanej, transportowej i instalatorskiej - konieczności szybkiego wejścia po schodach, transportu nieporęcznych...

Elektryczne schodołazy towarowe produkowane są z myślą o szczególnych warunkach pracy w branży budowlanej, transportowej i instalatorskiej - konieczności szybkiego wejścia po schodach, transportu nieporęcznych ładunków, ich załadunku do samochodu czy automatycznego poziomowania. Pozwalają zmniejszyć obciążenie pracowników oraz zwiększyć bezpieczeństwo ich pracy.

Aleo.com Czy każdy z nas ma dostęp do bazy KRS? Jakie informacje sprawdzisz tam o kontrahencie?

Czy każdy z nas ma dostęp do bazy KRS? Jakie informacje sprawdzisz tam o kontrahencie? Czy każdy z nas ma dostęp do bazy KRS? Jakie informacje sprawdzisz tam o kontrahencie?

Przedsiębiorcy często twierdzą, że — z ich punktu widzenia — najwięcej interesujących danych można odnaleźć w bazie NIP. Nie do końca jest to zgodne z prawdą. Krajowy Rejestr Sądowy to kopalnia wiedzy...

Przedsiębiorcy często twierdzą, że — z ich punktu widzenia — najwięcej interesujących danych można odnaleźć w bazie NIP. Nie do końca jest to zgodne z prawdą. Krajowy Rejestr Sądowy to kopalnia wiedzy o niemal każdym obszarze działania firmy. Jakie dane można tam znaleźć?

Porównanie systemów podgrzewania c.w.u.

Do obliczeń przyjęto następujące ceny nośników energii (dane z 2011 r.):

    • energia elektryczna: 0,45 zł/kWh,
    • gaz ziemny podgrupy E: 2,40 zł/m3,
    • gaz ciekły propan: 2,50 zł/dm3,
    • olej opałowy lekki: 3,40 zł/dm3,
    • węgiel: 800 zł/t.

Ceny tych nośników różnią się u poszczególnych dostawców, a ich wartości przyjęto do analizy kosztowej jako przykładowe dla hipotetycznego odbiorcy w kraju.

Analizie poddano budynek wielorodzinny dwuklatkowy, czterokondygnacyjny, zamieszkały przez 100 osób.

Zapotrzebowanie na ciepłą wodę użytkową dla rozpatrywanego budynku wynosi:

Gcw = 100 osób·60 dm3 + 15% (straty na cyrkulację) = 6900 dm3/d

Zapotrzebowanie na energię cieplną do podgrzania c.w.u. wynosi:

Qcw = 4,18·1000·6,9·(55 – 10) = 1 297 890 kJ/d = 360,5 kWh

Źródłem ciepła wykorzystującym energię odnawialną, działającym w trybie całorocznym, może być w tym wypadku pompa ciepła typu solanka/woda z wymiennikiem gruntowym.

Zastosowanie pompy ciepła typu powietrze/woda daje pewne ograniczenia w jej stosowaniu jako monowalentnego źródła ciepła.

Spadek temperatury zewnętrznej obniża sprawność energetyczną tego urządzenia. Dlatego pompa ta powinna pracować w skojarzeniu z dodatkowym źródłem ciepła, np. z oporową grzałką elektryczną lub kotłem na paliwa stałe, olej albo gaz.

Nie stosuje się skojarzenia typu: pompa ciepła powietrze/woda i kolektory słoneczne, ponieważ źródła te nie uzupełniają się w okresach ujemnej temperatury powietrza zewnętrznego.

Zimą oraz w okresach przejściowych sprawność energetyczna kolektorów słonecznych drastycznie maleje.

Ze względu na niskie nakłady energetyczne eksploatacji systemu kolektorów słonecznych korzystniejsze jest ich skojarzenie z pompą ciepła typu solanka/woda. Jest to dobrze uzupełniający się system grzewczy.

Latem można maksymalnie wykorzystać możliwości grzewcze systemu solarnego z chwilowym uzupełnianiem potrzeb cieplnych przez pompę ciepła. Nadwyżka ciepła z układu solarnego może służyć do regeneracji dolnego źródła ciepła.

Zimą całą energię cieplną może pokryć wysokosprawny energetycznie układ pompy ciepła.

Instalacja kolektorów słonecznych może wydajnie pracować także w układach z kotłami na paliwo stałe, olej opałowy, gaz ziemny lub propan.

W tab. 1 i na rys. 1 podano wyniki obliczeniowe dla różnych źródeł ciepła, ze szczegółowym określeniem kosztów wytworzenia ciepła do podgrzania wody użytkowej.

Zestawienie kosztów wytworzenia ciepła

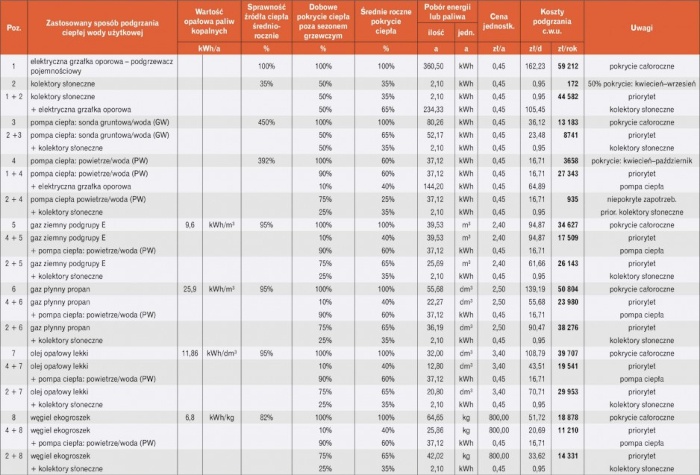

Tabela 1. Zestawienie kosztów wytworzenia ciepła do przygotowania ciepłej wody użytkowej




Zestawienie kosztów wytworzenia ciepła

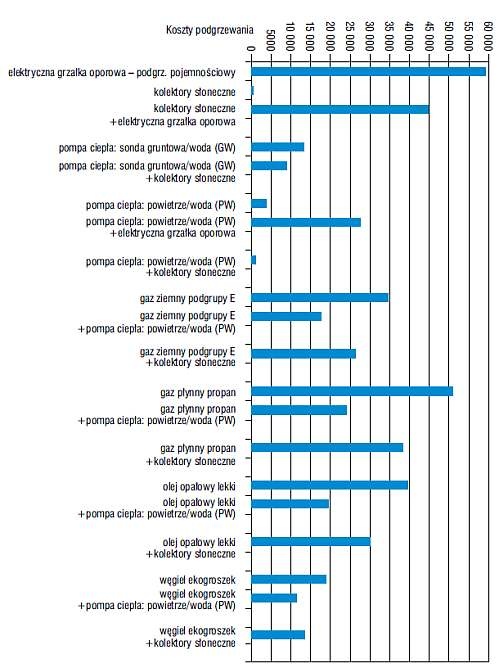

Rys. 1. Wykres obrazujący zestawienie kosztów wytworzenia ciepła do przygotowania ciepłej wody użytkowej




Zestawiono również skojarzone źródła ciepła w przykładowych konfiguracjach. W każdej z nich uwzględniono współpracę z kolektorami słonecznymi oraz z pompą ciepła typu powietrze/woda.

Pompę ciepła typu solanka/woda skojarzono wyłącznie z kolektorami słonecznymi, gdyż urządzenie to w pozostałych przypadkach funkcjonujące samodzielnie wykazuje najwyższą sprawność energetyczną.

W przedstawionej analizie przyjęto zasady mające istotny wpływ na wyniki obliczeń:

    • kolektory słoneczne pokrywają ciepło w ilości 50% zapotrzebowania dobowego i 35% zapotrzebowanie rocznego [1],
    • w skojarzeniu innych źródeł ciepła z kolektorami słonecznymi źródła te uzupełniają 50-proc. pokrycie ciepła kolektorów słonecznych [1],
    • czas pracy pompy ciepła typu powietrze/woda to kwiecień–październik,
    • uwzględniono zmienną w czasie sprawność urządzenia.

Wyniki analizy kosztów wytworzenia ciepła

Wyniki obliczeń analizy kosztów zestawiono w tab. 1.

Najdroższym sposobem podgrzania ciepłej wody użytkowej jest zastosowanie podgrzewacza z grzałką oporową.

Drugi pod względem wysokości kosztów jest system grzewczy z kotłownią opalaną gazem ciekłym (propan).

Najniższe koszty generują kolektory słoneczne i pompa ciepła powietrze/woda, ale systemy te, funkcjonując bez wsparcia innego źródła ciepła, nie są w stanie w okresie występowania niskich temperatur zewnętrznych zapewnić wymaganej ilości ciepłej wody.

Najkorzystniej pod kątem kosztów uzyskania ciepłej wody przedstawia się układ, w skład którego wchodzą pompa ciepła typu solanka/woda oraz kolektory słoneczne – 8741 zł/rok.

Kolejny jest system wykorzystujący układ: kocioł na ekogroszek i pompa ciepła powietrze/woda – 11 210 zł/rok.

Korzystnie kosztowo przedstawia się również współpraca pompy ciepła typu powietrze/woda z kotłem zasilanym olejem opałowym lub gazem ziemnym podgrupy E w odniesieniu do kotłowni bez pomp ciepła.

Koszty inwestycyjne

Do analizy kosztowej przyjęto założenia prostego czasu zwrotu inwestycji w odniesieniu do źródła ciepła najkorzystniejszego pod względem kosztów jego wytworzenia. W kosztach eksploatacji pominięto te wszystkie urządzenia i czynności, które występują w każdym układzie systemu podgrzewania ciepłej wody. Wyceniając koszty inwestycyjne, przyjęto zakup urządzeń o średnim standardzie, dostępnych na rynku polskim:

    • koszt zakupu kotła z palnikiem gazowym: kocioł 85 kW, palnik na gaz ziemny lub płynny, dwustopniowy, tablica sterująca, pojemnościowy podgrzewacz wody o poj. 1000 dm3 i osprzęt – razem 45 tys. zł;
    • koszt zakupu kotła z palnikiem na olej opałowy: kocioł 85 kW, palnik na olej opałowy, tablica sterująca, pojemnościowy podgrzewacz wody o poj. 1000 dm3, osprzęt, zbiorniki na olej opałowy wraz z osprzętem – razem 55 tys. zł;
    • koszt zakupu kotła na ekogroszek: kocioł węglowy o mocy 85 kW z zasobnikiem, pojemnościowy podgrzewacz wody o poj. 1000 dm3 i osprzęt – razem 30 tys. zł;
    • koszt zakupu elektrycznego pojemnościowego podgrzewacza ciepłej wody: 15 tys. zł;
    • koszt zakupu pompy ciepła typu powietrze/woda: dwie pompy o mocy grzewczej 19,6 kW każda, regulator naścienny, podgrzewacz pojemnościowy dwuwężownicowy 1000 dm3 – razem 130 tys. zł;
    • koszt zakupu pompy ciepła typu solanka/woda: pompa ciepła o mocy 44,1 kW, regulator naścienny, podgrzewacz pojemnościowy 1000 dm3, odwierty pionowe 650 mb. (100 zł/mb.), rozdzielacz hydrauliczny, okablowanie i osprzęt – razem 165 tys. zł;
    • koszt zakupu systemu solarnego: 30 szt. kolektorów słonecznych, cztery podgrzewacze pojemnościowe po 1000 dm3 – razem 140 tys. zł.

Wyniki porównań zestawiono na rys. 2 i rys. 3.

Czas zwrotu dla pompy ciepła

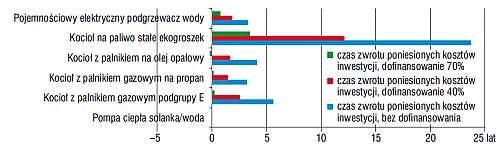

Rys. 2. Prosty czas zwrotu dla pompy ciepła solanka/woda w odniesieniu do alternatywnych źródeł ciepła




Prosty czas zwrotu poniesionych kosztów inwestycji

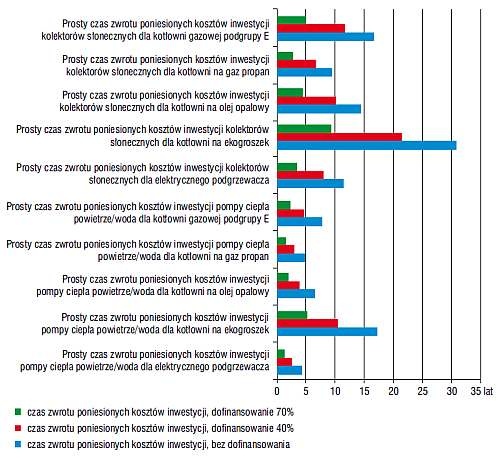

Rys. 3. Prosty czas zwrotu poniesionych kosztów inwestycji




Analiza kosztów inwestycyjnych

Na podstawie analizy stwierdzono, że poniesione nakłady inwestycyjne na zakup pompy ciepła typu solanka/woda zwrócą się po następującym okresie eksploatacji:

  • 6 lat w odniesieniu do kotła gazowego z palnikiem na gaz podgrupy E,

  • 4 lata w odniesieniu do kotła gazowego z palnikiem na gaz płynny propan,

  • 5 lat w odniesieniu do kotła gazowego z palnikiem na olej opałowy,

  • 4 lata w odniesieniu do pojemnościowego podgrzewacza elektrycznego,

  • 24 lata w odniesieniu do kotła na ekogroszek.

Dostępne w Wojewódzkim Funduszu Ochrony Środowiska i Gospodarki Wodnej środki na dofinansowanie inwestycji w instalacje wykorzystujące OZE sprawiają, że warto rozważyć instalację z pompą ciepła. W przypadku 40-proc. dofinansowania koszty inwestycyjne zwrócą się po następujących okresach:

  • 3 lata w przypadku kotła gazowego z palnikiem na gaz podgrupy E,

  • 2 lata w przypadku kotła gazowego z palnikiem na gaz płynny propan,

  • 2 lata w przypadku kotła gazowego z palnikiem na olej opałowy,

  • 2 lata w przypadku pojemnościowego podgrzewacza elektrycznego,

  • 13 lat w odniesieniu do kotła na ekogroszek.

W przypadku 70-proc. dofinansowania prosty czas zwrotu kosztów inwestycyjnych wynosi rok, z wyjątkiem kotła na ekogroszek – 4 lata. Skojarzenie źródeł ciepła w układzie kocioł gazowy, olejowy lub węglowy z kolektorami słonecznymi jest alternatywnym sposobem uzyskania oszczędności energetycznych, eliminującym w znacznym stopniu w sezonie letnim emisję zanieczyszczeń do powietrza atmosferycznego.

Z analizy wynika, że w przypadku 70-proc. dofinansowania prosty czas zwrotu kosztów inwestycyjnych związanych z zakupem kolektorów słonecznych do istniejącego źródła ciepła zwróci się po okresie:

  • 6 lat w odniesieniu do kotła gazowego z palnikiem na gaz podgrupy E,

  • 4 lat w odniesieniu do kotła gazowego z palnikiem na gaz płynny propan,

  • 5 lat w odniesieniu do kotła gazowego z palnikiem na olej opałowy,

  • 4 lat w odniesieniu do pojemnościowego podgrzewacza elektrycznego,

  • 10 lat w odniesieniu do kotła na ekogroszek.

Natomiast przy 40-proc. dofinansowaniu prosty czas zwrotu kosztów inwestycyjnych związanych z zakupem pompy ciepła typu powietrze/woda do istniejącego źródła ciepła wyniesie:

  • 5 lat w przypadku kotła gazowego z palnikiem na gaz podgrupy E,

  • 4 lata w przypadku kotła gazowego z palnikiem na gaz płynny propan,

  • 5 lat w przypadku kotła gazowego z palnikiem na olej opałowy,

  • 3 lata w przypadku pojemnościowego podgrzewacza elektrycznego,

  • 11 lat w przypadku kotła na ekogroszek.

Podsumowanie

Na zmniejszenie kosztów podgrzewania ciepłej wody użytkowej wpłynąć może inwestycja w dodatkowe źródło ciepła wykorzystujące energię odnawialną. Do takich źródeł ciepła jak kotłownia gazowa, olejowa lub węglowa można zastosować pompę ciepła typu powietrze/woda lub kolektory słoneczne.

Zarówno kolektory słoneczne, jak i pompa ciepła powietrze/woda nie są w stanie w naszej szerokości geograficznej zapewnić w 100% podgrzanie ciepłej wody w ciągu całego roku. W sprzyjających warunkach temperaturowych (od kwietnia do października) pompa ciepła typu powietrze/woda może w 100% zapewnić podgrzanie ciepłej wody, dobierając system kolektorów słonecznych w szczytowych warunkach temperaturowych (od kwietnia do września) uwzględnia się co najwyżej 50–60% pokrycia ciepła [1], a pozostałą energię cieplną trzeba uzyskać z drugiego źródła ciepła.

Z uwagi na wciąż stosunkowo wysokie koszty urządzeń wykorzystujących OZE zachętą dla inwestorów, zarówno w nowych inwestycjach, jak i przy modernizacji istniejących kotłowni, są środki Funduszu Ochrony Środowiska i Gospodarki Wodnej. Dofinansowanie działań proekologicznych zwiększa zainteresowanie nowymi technologiami wykorzystującymi OZE i skraca czas zwrotu inwestycji.

Analizy kosztów wskazują, że przy odpowiedniej dotacji do instalacji z OZE wygrywają wszyscy – inwestor, jego sąsiedzi (mający czystsze powietrze) i region oraz kraj dzięki poprawie jakości środowiska i redukcji zużywanej energii. Efekty te mogą się okazać jeszcze bardziej atrakcyjne po uwzględnieniu w analizie instalacji centralnego ogrzewania.

Literatura

  1.  Wnioski z analizy wyników doboru systemu kolektorów słonecznych przeprowadzonego w programie doboru instalacji ESOP 4,0 Release 4, Viessmann.
  2.  Materiały producentów urządzeń grzewczych.
