Zastosowanie BIM w audytingu energetycznym i projektowaniu instalacji sanitarnych

Application of BIM in energy audyting and design of HVAC systems

Metody projektowania instalacji sanitarnych w programie Audytor SET
Fot. Redakcja RI

Metody projektowania instalacji sanitarnych w programie Audytor SET


Fot. Redakcja RI

Programy do projektowania są cały czas dynamicznie rozwijane w celu udostępnienia projektantom i audytorom energetycznym coraz bardziej zaawansowanych narzędzi, które odciążą ich przy wykonywaniu żmudnych, powtarzalnych prac, umożliwiając poświęcenie czasu na zajęcia bardziej kreatywne (prace koncepcyjne, optymalizacja instalacji itp.). Programy te potrafią ze sobą dobrze współpracować w ramach procesu modelowania budynków.

Zobacz także

Bricoman Instalacja elektryczna w domu. Jak rozplanować przewody i gniazdka?

Instalacja elektryczna w domu. Jak rozplanować przewody i gniazdka? Instalacja elektryczna w domu. Jak rozplanować przewody i gniazdka?

Na co dzień nie widać instalacji elektrycznej, przez co łatwo nie docenić, jak skomplikowana sieć przewodów i kabli kryje się w naszych domach. Wystarczy zaznaczyć, że oświetlenie i gniazda w danym pomieszczeniu...

Na co dzień nie widać instalacji elektrycznej, przez co łatwo nie docenić, jak skomplikowana sieć przewodów i kabli kryje się w naszych domach. Wystarczy zaznaczyć, że oświetlenie i gniazda w danym pomieszczeniu to dwa zupełnie osobne obwody. Z kolei ułożenie gniazdek dodatkowo potrafi skomplikować całą sytuację. Przygotowanie projektu instalacji elektrycznej, która zapewni wygodę oraz bezpieczeństwo użytkowania, nie jest łatwym zadaniem. Dlatego podpowiadamy, jak się do tego zabrać!

TTU Projekt Schodołazy towarowe - urządzenia transportowe dla profesjonalistów

Schodołazy towarowe - urządzenia transportowe dla profesjonalistów Schodołazy towarowe - urządzenia transportowe dla profesjonalistów

Elektryczne schodołazy towarowe produkowane są z myślą o szczególnych warunkach pracy w branży budowlanej, transportowej i instalatorskiej - konieczności szybkiego wejścia po schodach, transportu nieporęcznych...

Elektryczne schodołazy towarowe produkowane są z myślą o szczególnych warunkach pracy w branży budowlanej, transportowej i instalatorskiej - konieczności szybkiego wejścia po schodach, transportu nieporęcznych ładunków, ich załadunku do samochodu czy automatycznego poziomowania. Pozwalają zmniejszyć obciążenie pracowników oraz zwiększyć bezpieczeństwo ich pracy.

Aleo.com Czy każdy z nas ma dostęp do bazy KRS? Jakie informacje sprawdzisz tam o kontrahencie?

Czy każdy z nas ma dostęp do bazy KRS? Jakie informacje sprawdzisz tam o kontrahencie? Czy każdy z nas ma dostęp do bazy KRS? Jakie informacje sprawdzisz tam o kontrahencie?

Przedsiębiorcy często twierdzą, że — z ich punktu widzenia — najwięcej interesujących danych można odnaleźć w bazie NIP. Nie do końca jest to zgodne z prawdą. Krajowy Rejestr Sądowy to kopalnia wiedzy...

Przedsiębiorcy często twierdzą, że — z ich punktu widzenia — najwięcej interesujących danych można odnaleźć w bazie NIP. Nie do końca jest to zgodne z prawdą. Krajowy Rejestr Sądowy to kopalnia wiedzy o niemal każdym obszarze działania firmy. Jakie dane można tam znaleźć?

Technologia BIM (ang. Building Information Modeling) to proces tworzenia i zarządzania cyfrową reprezentacją fizycznych i funkcjonalnych cech obiektu budowlanego. BIM zakłada dostęp do informacji o obiekcie budowlanym dla wszystkich uczestników procesu inwestycyjnego oraz służb eksploatacyjnych. Dostęp ten może być realizowany dzięki przechowywaniu danych w chmurze lub poprzez wymianę danych pomiędzy różnymi aplikacjami. Z modelu architektonicznego może być automatycznie utworzony model cieplny czy konstrukcyjny. Technologia BIM jest wciąż rozwijana, a rozwój ten jest charakteryzowany tzw. poziomami dojrzałości (ang. maturity levels).

Program Audytor OZC

Program Audytor OZC, powszechnie stosowany w audytingu energetycznym i projektowaniu instalacji centralnego ogrzewania, od wersji 6.9 Pro umożliwia import modelu budynku z programu Autodesk® Revit® w celu przeprowadzenia obliczeń cieplnych [5]. Obecnie jest to import modelu obliczeniowego (danych do obliczeń). Trwają prace nad funkcją importu również modelu geometrycznego (3D). Umożliwi to korektę modelu geometrycznego w programie Audytor OZC. Na rys. 1 przedstawiono model architektoniczny przykładowego budynku w programie Autodesk® Revit® oraz model cieplny tego samego budynku po imporcie do programu Audytor OZC.

Model architektoniczny budynku

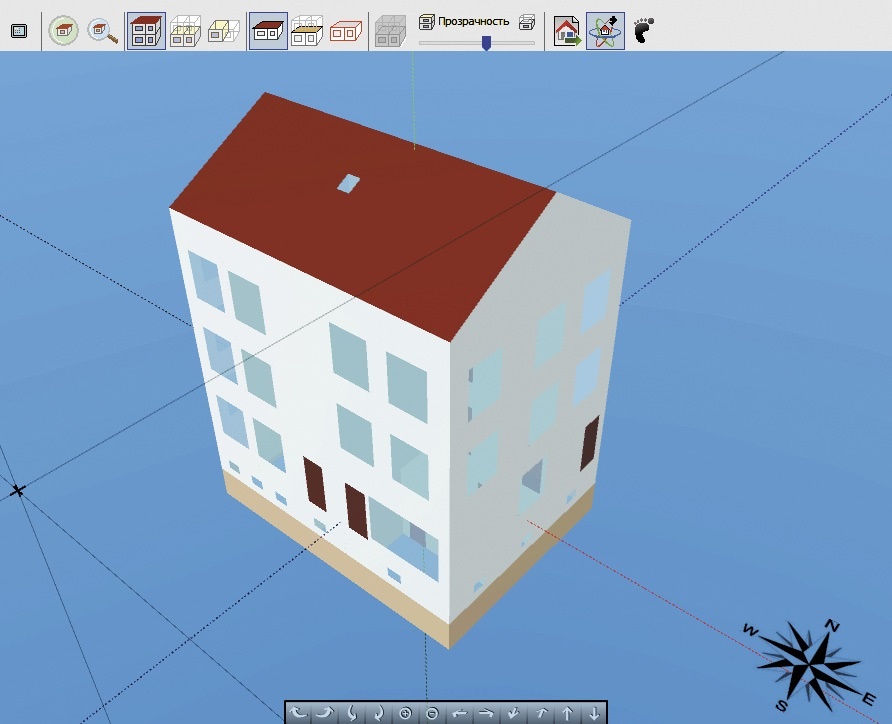

Rys. 1a. Model architektoniczny budynku w programie Autodesk® Revit;

Model geometryczny

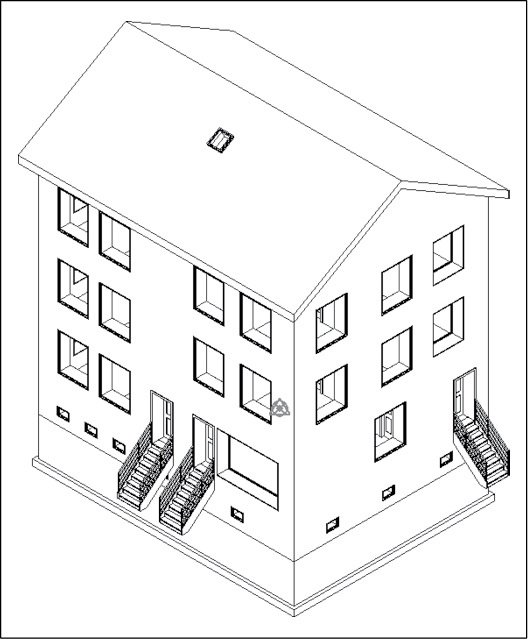

Rys. 1b. Model geometryczny tego samego budynku po imporcie do programu Audytor OZC

Program Audytor SET

W 2018 roku wprowadzona została na rynek aplikacja Audytor SET [6], integrująca dotychczasowy program Audytor CO z programem Audytor H2O [7]. Aplikacja ta zawiera również moduł Audytor CC (centralne chłodzenie). Dzięki integracji trzech modułów łatwiejsze stało się wykrywanie kolizji pomiędzy instalacjami (rys. 2 i 3). Dodatkowo wraz z rozwojem oprogramowania w tym samym czasie projektanci wszystkich trzech systemów otrzymują możliwość korzystania z najnowszych funkcji ułatwiających projektowanie.

Przykład instalacji

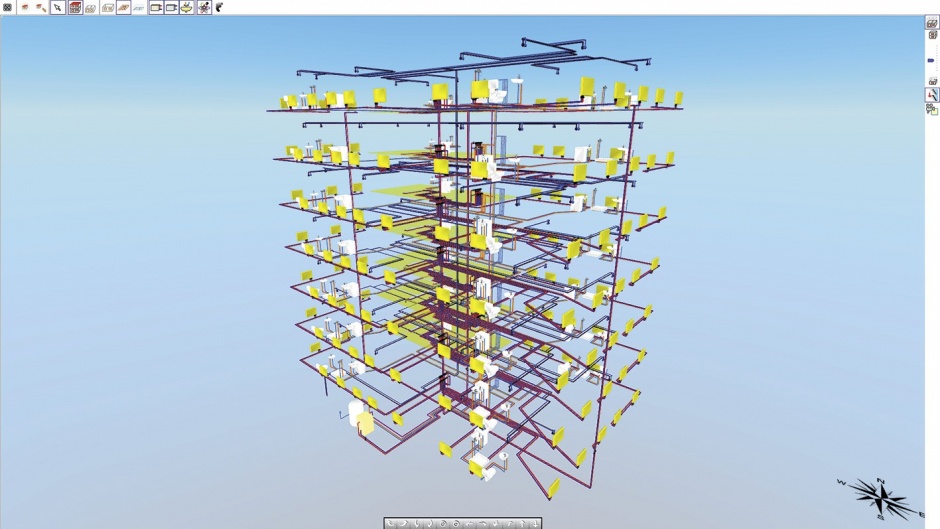

Rys. 2. Przykład instalacji ogrzewania, chłodzenia i wodociągowej w budynku wielorodzinnym

Przykład kolizji

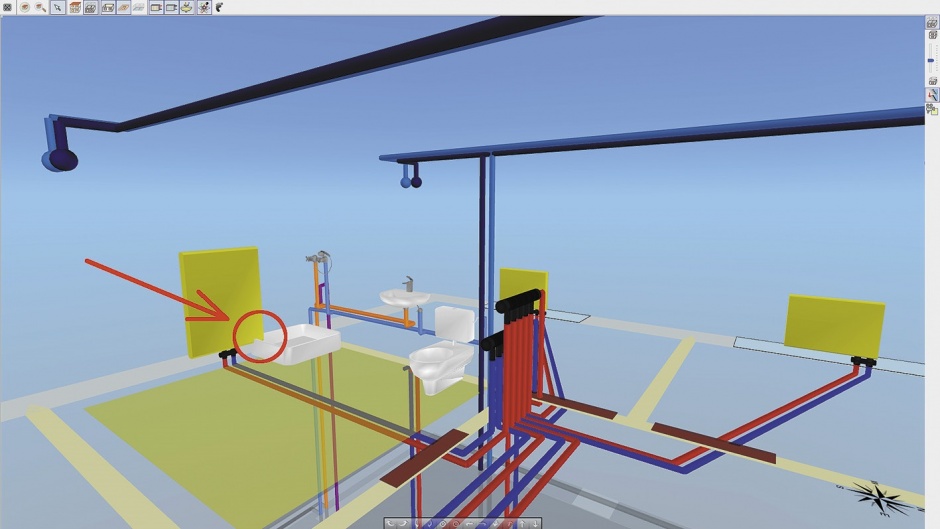

Rys. 3. Przykład kolizji pomiędzy instalacją ogrzewania i wodociągową

Jednocześnie z uwagi na to, że w wewnętrznej strukturze programu zdecydowana część kodu jest wspólna dla wszystkich trzech modułów, przyrost wielkości programu jako całości jest nieznaczny. Poza tym ilość miejsca zajmowanego w pamięci RAM w czasie pracy aplikacji jest stosunkowo niewielka i w konsekwencji program można użytkować nawet na komputerach wyposażonych jedynie w 2 GB pamięci RAM (chociaż w przypadku pracy z dużymi projektami w celu poprawy komfortu pracy jako minimum zaleca się 8 GB).

Program od wersji 7.0 Pro umożliwia eksport zaprojektowanych instalacji do programu Autodesk® Revit® w celu udostępnienia modeli instalacji pozostałym uczestnikom procesu inwestycyjnego oraz służbom eksploatacyjnym (rys. 4).

Wizualizacja instalacji

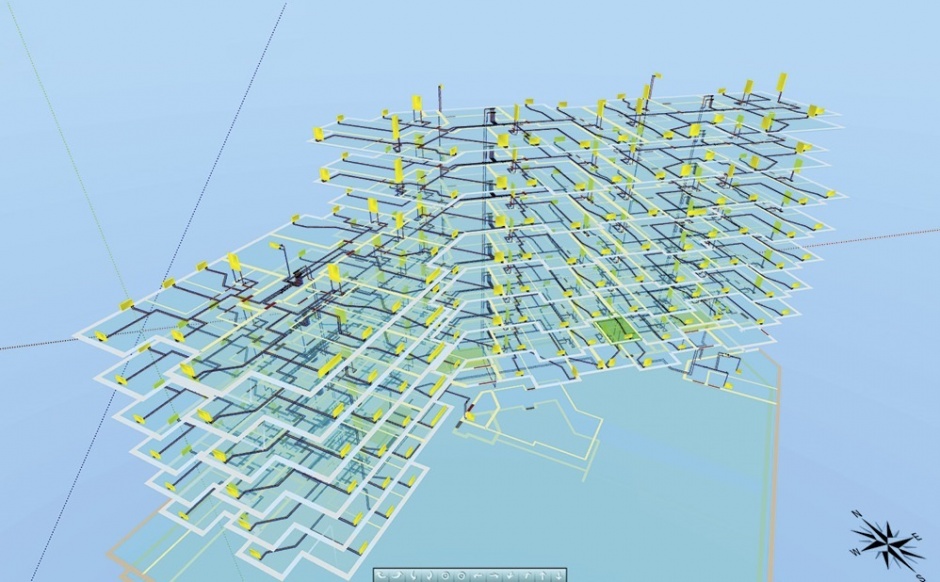

Rys. 4a. Wizualizacja instalacji centralnego ogrzewania w programie Audytor SET,

Instalacja po wyeksportowaniu

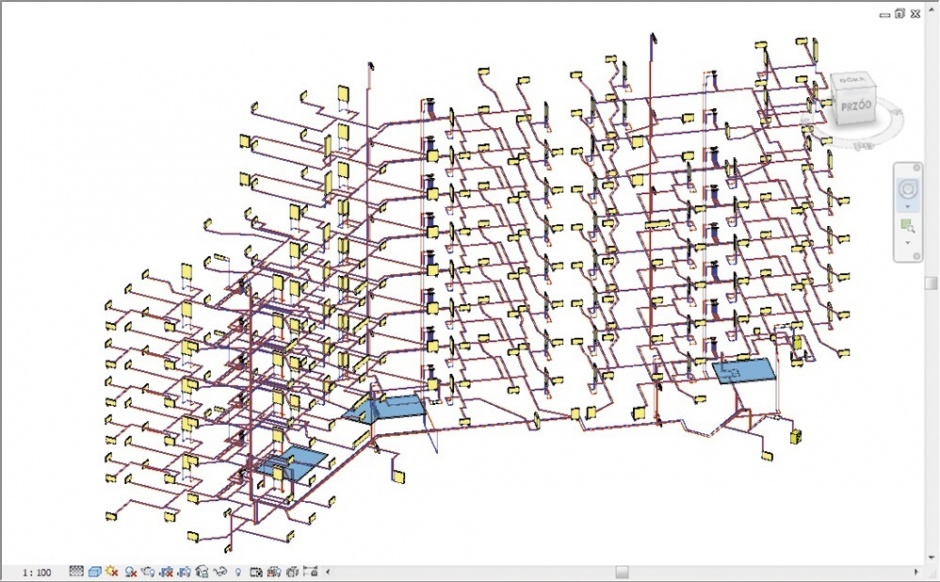

Rys. 4b. Instalacja po wyeksportowaniu do programu Autodesk® Revit®

Program Audytor SET umożliwia graficzne projektowanie nowych instalacji sanitarnych, jak również regulację istniejących. Obecnie program oferuje dwie metody projektowania instalacji – z wykorzystaniem rozwinięcia oraz projektowanie na rzutach (rys. 5) [1,2]. W tym drugim przypadku projektant rysuje instalację na rzutach kondygnacji (rys. 6), a trzeci wymiar generowany jest automatycznie przez program (rys. 7) [3]. Dzięki temu bardzo szybko i wygodnie tworzony jest pełny trójwymiarowy model instalacji.

Metody projektowania instalacji

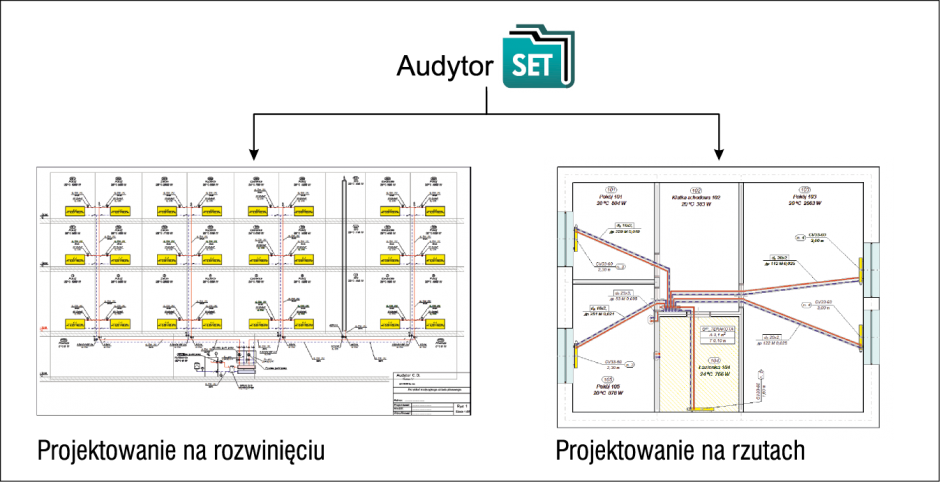

Rys. 5. Metody projektowania instalacji sanitarnych w programie Audytor SET

Rzut kondygnacji

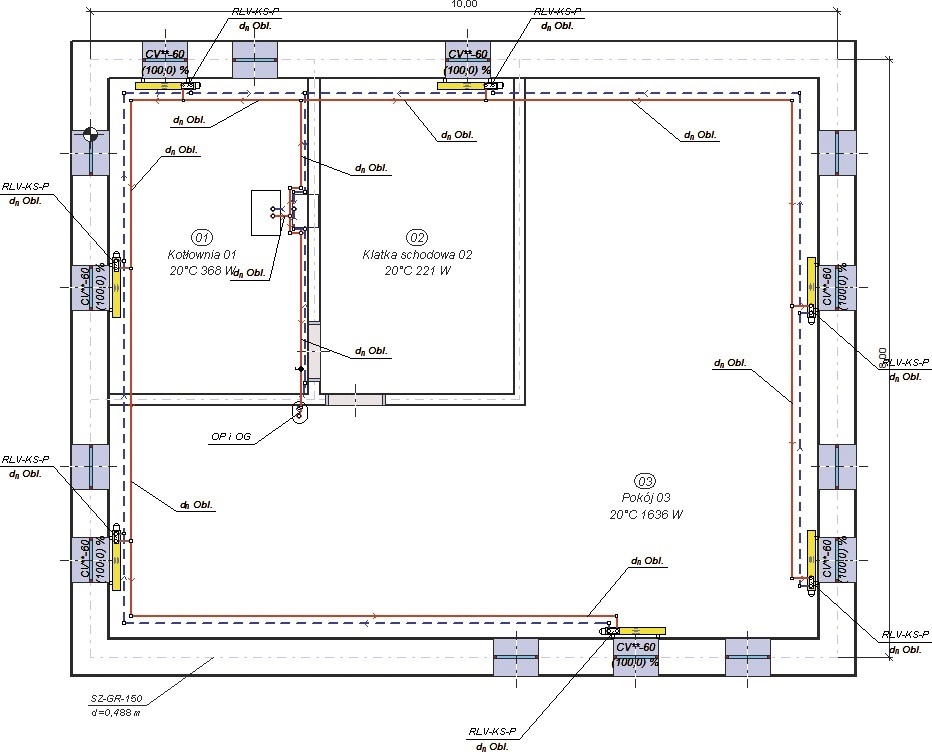

Rys. 6. Rzut kondygnacji

Program zawiera moduł trójwymiarowej wizualizacji instalacji [4], który pozwala obejrzeć jej obraz 3D. Ułatwia to znacząco sprawdzenie poprawności instalacji i jej optymalizację przez projektanta. Poza tym w ten sposób można łatwo i szybko zaprezentować instalacje innym osobom, np. inwestorowi lub weryfikatorowi.

Wizualizacja dostępna jest dla instalacji w całym budynku (rys. 7) lub na wybranej kondygnacji (rys. 8). Wersja dla całego budynku pozwala szybko ocenić wielkość instalacji i jej ogólny schemat. Natomiast szczegółowe rozwiązania projektowe są zazwyczaj lepiej widoczne na wizualizacji jednej kondygnacji. Poza tym wizualizacja umożliwia edycję pionowego wymiaru instalacji (np. możliwa jest zmiana poziomów rur lub grzejników). Trójwymiarowy model instalacji pełni również funkcję nawigacyjną. Zaznaczenie elementu instalacji (np. grzejnika) na modelu trójwymiarowym powoduje podświetlenie go na rzucie. W razie potrzeby okienko z rzutami przełączane jest na odpowiednią kondygnację.

Wizualizacja całej instalacji c.o.

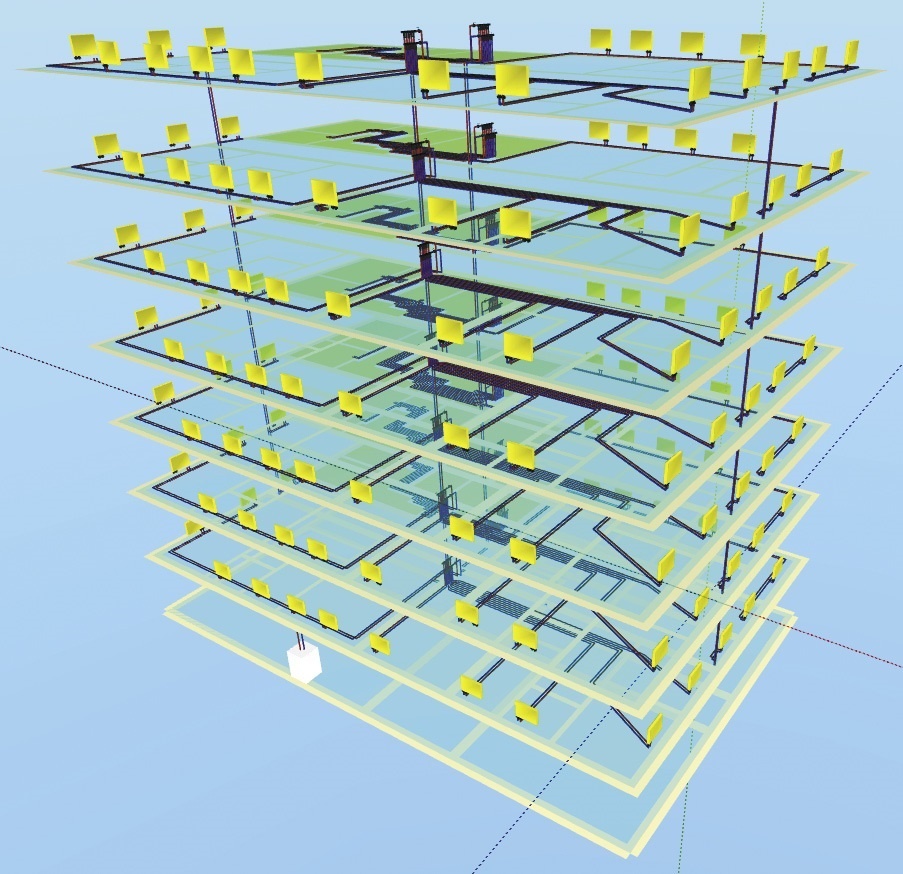

Rys. 7. Wizualizacja całej instalacji c.o.

Wizualizacja jednej kondygnacji

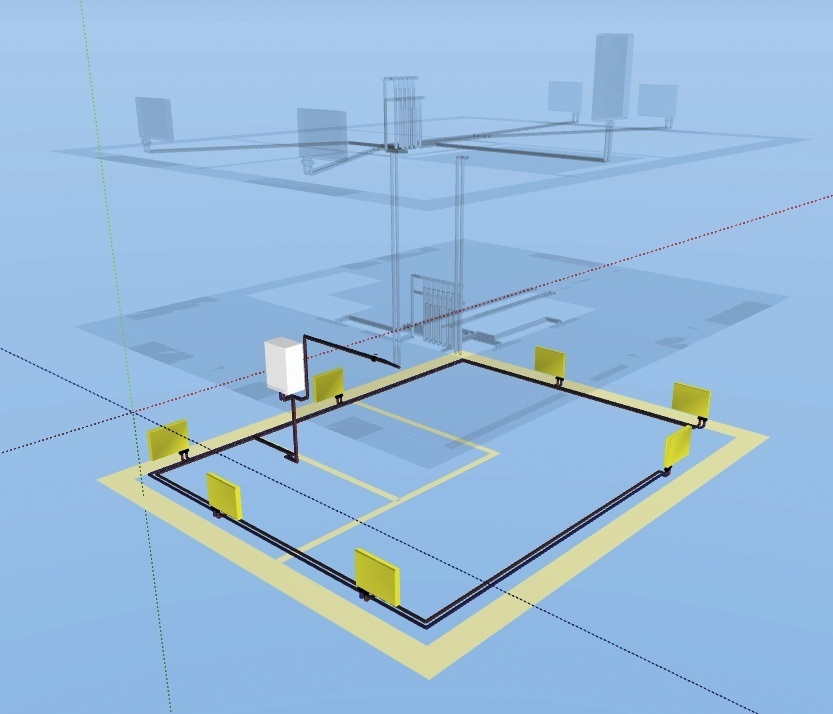

Rys. 8. Wizualizacja jednej kondygnacji

Nowe funkcje w wersji 7.1 programu Audytor SET

Wersja 7.1 programu Audytor SET (opublikowana w 2019 roku) zawiera szereg nowych funkcji – najważniejszą jest moduł do rysunku aksonometrycznego projektowanych instalacji (rys. 9 i 10). Rysunek ten tworzony jest automatycznie, a rola użytkownika sprowadza się do ewentualnej zmiany domyślnych parametrów oraz dodania etykiet elementów instalacji. Przy czym etykiety te można w łatwy sposób kopiować na inne kondygnacje, co jest bardzo istotne zwłaszcza w przypadku dużych projektów. Poza tym przy włączonej funkcji synchronizacji etykiet przesunięcie etykiety na jednej kondygnacji powoduje analogiczne przesunięcie odpowiednich etykiet na pozostałych kondygnacjach. Domyślnie na rysunku aksonometrycznym poszczególne kondygnacje są rozsunięte, tak aby ich elementy nie nachodziły na siebie, ale można tę opcję wyłączyć. Rysunek aksonometryczny może zostać następnie wydrukowany lub wyeksportowany do formatu DWG, dzięki czemu może się stać elementem dokumentacji technicznej.

Rysunek aksonometryczny instalacji

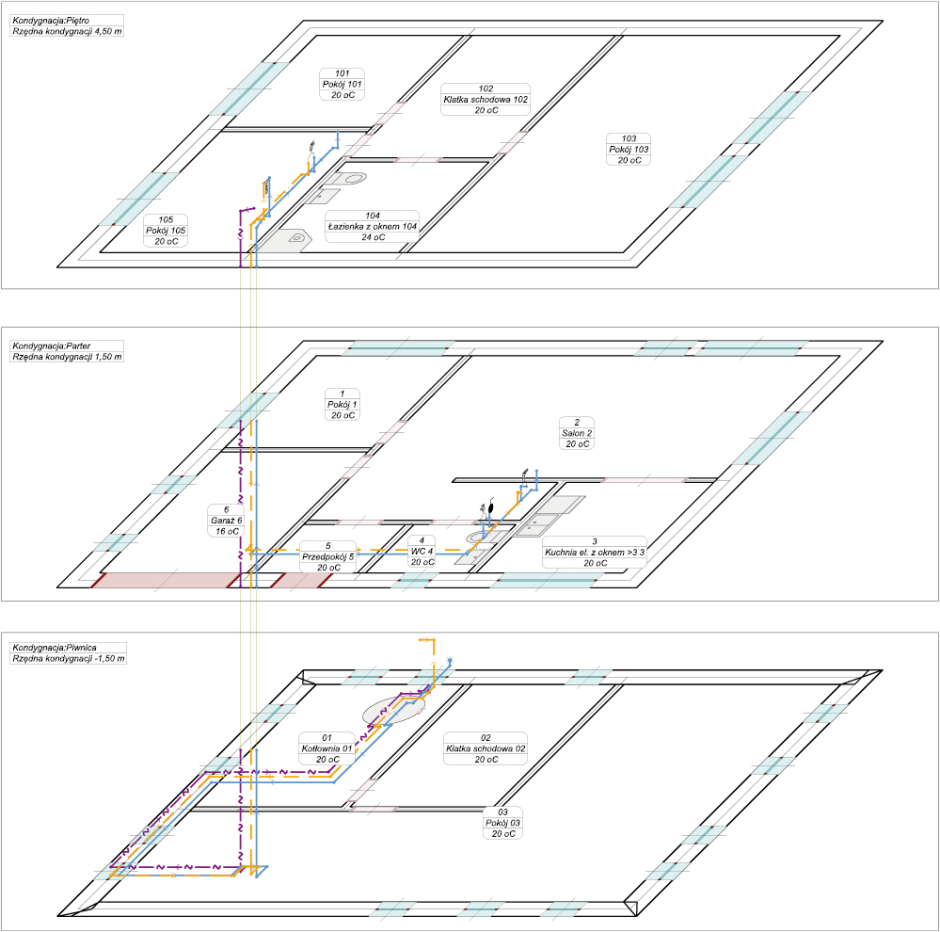

Rys. 9. Rysunek aksonometryczny instalacji wodociągowej w budynku jednorodzinnym

Fragment rysunku aksonometrycznego

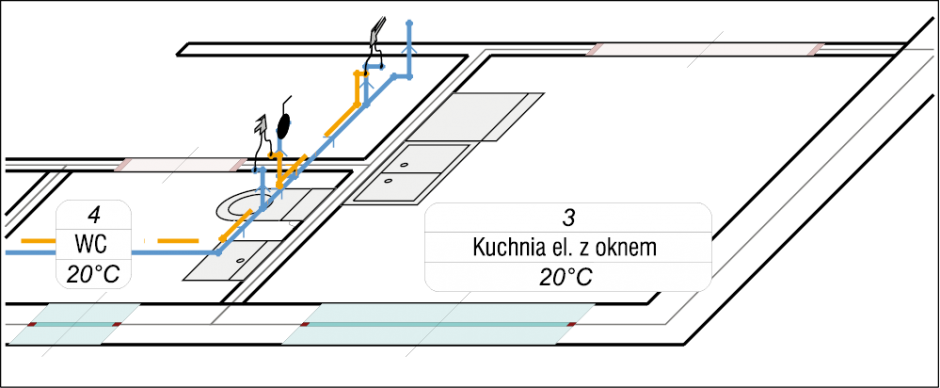

Rys. 10. Fragment rysunku aksonometrycznego instalacji wodociągowej w budynku jednorodzinnym

Ponieważ rysunek zawiera schemat całej instalacji, dodatkowo istnieje możliwość zaznaczania i szybkiej edycji danych wielu elementów instalacji, nawet znajdujących się na różnych kondygnacjach. Poza tym w wersji 7.1 wprowadzono wiele innych nowych funkcji i usprawnień:

  • praktyczny system skrótów tekstowych, umożliwiający przypisanie przez użytkownika prostych kombinacji klawiszy do często wykorzystywanych narzędzi rysunkowych,
  • mechanizm inteligentnego powielania elementów instalacji „w dół”, pozwalający na większą elastyczność projektowania i przyspieszający modyfikację projektu,
  • opcja synchronizacji etykiet na kondygnacjach – na rysunkach rzutów i aksonometrii,
  • możliwość wyświetlania przewodów z uwzględnieniem dobranych średnic,
  • łatwiejsza edycja właściwości warstw rysunku (komenda Właściwości warstwy „pod prawym przyciskiem myszy” otwiera edytor właściwości odpowiedniej warstwy – nie trzeba jej szukać na liście),
  • dodatkowe usprawnienia szkicowania instalacji kanalizacji, pozwalające na wygodne kreślenie układu przewodów, narzucanie średnic i przygotowanie dokumentacji w postaci schematu aksonometrii i zestawienia materiałów.

Nowe funkcje w aktualizacji programu Audytor SET z czerwca 2019

W najnowszej aktualizacji program wyposażono w nowy moduł współpracy z plikami DWG i DXF. Umożliwia on m.in.:

  • wczytywanie rysunków DXF i DWG w najnowszych wersjach (do 2018),
  • obsługę tekstu w formacie UNICODE zapewniającą poprawne wyświetlanie większości znaków,
  • eksport rysunków w formatach: DWG 2000, DWG 2004, DWG 2010, DXF 2000, DXF 2004, DXF 2007,PDF, SVG, CGM, HPHL i SWF,
  • znacznie szybsze wyświetlanie skomplikowanych rysunków dzięki funkcji uproszczonego malowania,
  • bardziej realistyczny eksport rysunków do plików DXF i DWG,
  • zapisywanie rysunków rastrowych w plikach DXF i DWG,
  • wygodniejsze zarządzanie warstwami rysunku.

Program wyposażono w nowy mechanizm automatycznego tworzenia kopii zapasowych projektu (nawet osiem plików). Kopie zapasowe plików z danymi tworzone są przy każdym zapisywaniu danych, przy czym nowe pliki nadpisują starsze w taki sposób, aby zawsze pozostała przynajmniej jedna kopia pliku z każdego etapu prac nad projektem. Funkcja ta umożliwi odzyskanie pliku projektu nawet w sytuacji, gdy ostatnie jego wersje ulegną nadpisaniu lub uszkodzeniu.

Na rysunku automatycznie tworzonego rozwinięcia pionów dodano przycisk Porządkuj, umożliwiający inteligentne rozmieszczenie stref pionów w oparciu o dane ze zrzutów kondygnacji. Program zachowuje kolejność pionów w obrębie poszczególnych systemów instalacji (CO, CC i H2O). Funkcja ta jest szczególnie przydatna w przypadku dużych projektów, znacznie skracając czas w porównaniu z ręcznym przesuwaniem stref pionów.

Rysunek aksonometryczny instalacji

Rys. 11. Rysunek aksonometryczny instalacji wodociągowej w budynku jednorodzinnym

Współpraca z programem Autodesk® Revit®

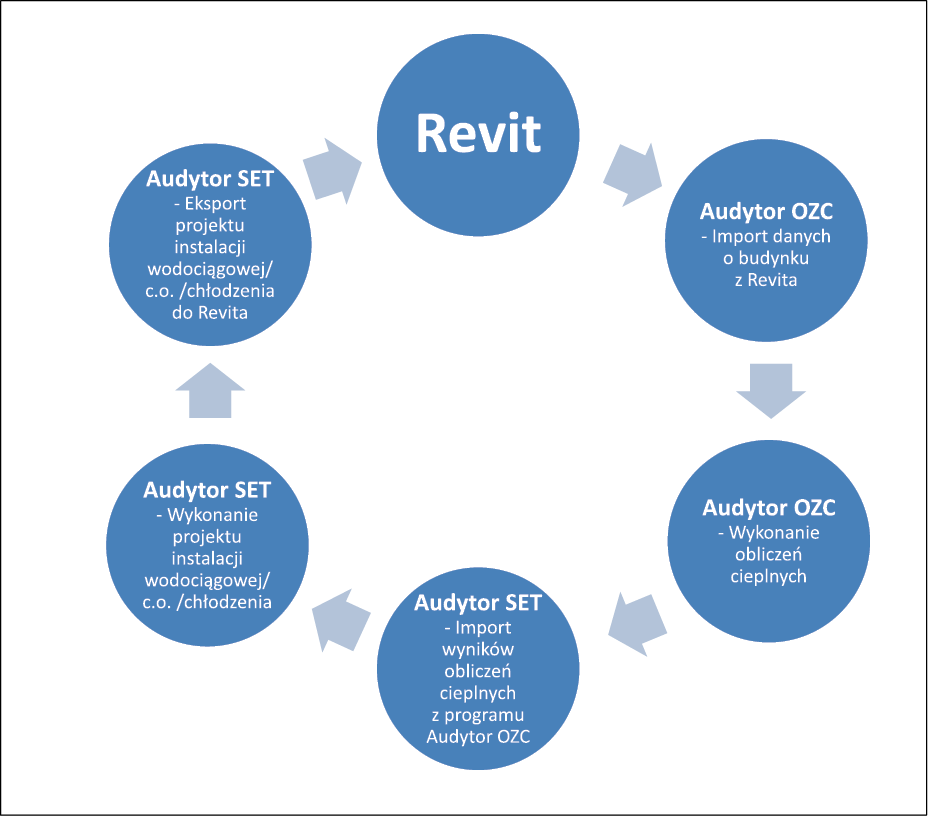

Pełny docelowy model pracy przy projektowaniu instalacji sanitarnych w technologii BIM pokazano na rys. 11. Model architektoniczny zostanie przeniesiony do programu Audytor OZC, uzyskany model cieplny będzie mógł zostać skorygowany i wykonywane będą obliczenia obciążenia cieplnego. W kolejnym etapie model budynku wraz z obliczonymi obciążeniami cieplnymi przenoszony będzie do programu Audytor SET, gdzie projektowane są instalacje: wodociągowa, centralnego ogrzewania i centralnego chłodzenia. Obecnie trzeba dodatkowo zaimportować rzuty kondygnacji z programu Autodesk® Revit® do programu Audytor SET. Następnie zaprojektowane instalacje będą eksportowane do programu Autodesk® Revit®, gdzie będą synchronizowane z wyjściowym modelem architektonicznym.

 Połączenie trójnikowe

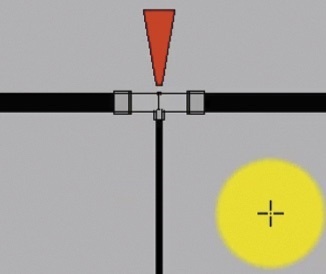

Rys. 12a. Połączenie trójnikowe wykonane w programie Autodesk® Revit®

połączenie po uruchomieniu wtyczki

Rys. 12b. To samo połączenie po uruchomieniu wtyczki do korekty połączeń

Łączenie przewodów

W programie Autodesk® Revit® często występującym problemem jest zapewnienie poprawności połączeń przewodów. Firma Sankom rozwija wtyczki do programu Autodesk® Revit®, które korygują połączenia przewodów w taki sposób, aby były wykonalne za pomocą dostępnych kształtek, np. poprzez dodanie redukcji, mufy itp. (rys. 12 i 13).

Połączenie w programie

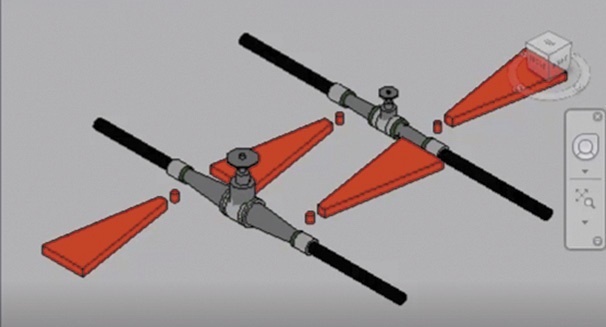

Rys. 13a. Połączenie wykonane w programie Autodesk® Revit®,

połączenie po uruchomieniu wtyczki

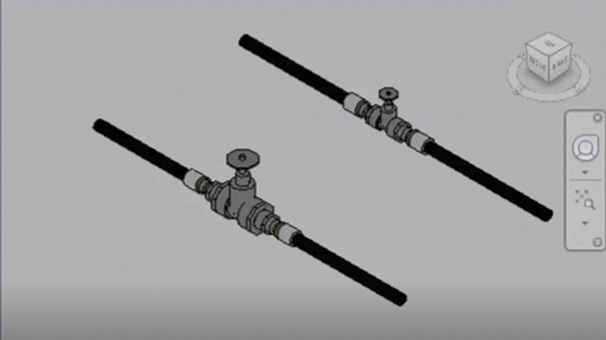

Rys. 13b. To samo połączenie po uruchomieniu wtyczki do korekty połączeń

Podsumowanie

Oprogramowanie z serii Audytor jest cały czas dynamicznie rozwijane w celu udostępnienia projektantom i audytorom energetycznym coraz bardziej zaawansowanych narzędzi, które odciążają ich podczas wykonywania żmudnych, powtarzalnych prac, umożliwiając poświęcenie czasu na zajęcia bardziej kreatywne (prace koncepcyjne czy optymalizację instalacji). W związku z wprowadzeniem nowych wersji programu organizowane są szkolenia z zakresu jego obsługi, ze szczególnym uwzględnieniem nowych funkcji. Szkolenia te odbywają się w formie prezentacji, warsztatów praktycznych oraz za pośrednictwem internetu (szkolenia on-line). Terminy szkoleń są podawane na bieżąco na stronie www.sankom.pl w zakładce Szkolenia. Opracowane zostały również interaktywne warsztaty na platformie e-learningowej Kurs Audytora (www.kursaudytora.pl), w których można brać udział w dowolnym dogodnym dla siebie czasie. Ponadto w serwisie YouTube na kanale SANKOMNET zamieszczane są filmy szkoleniowe nt. projektowania instalacji c.o. na rzutach oraz na rozwinięciach. Filmy dostępne są pod adresem: www.youtube.com/user/sankomnet/playlists.

Literatura

  1. Strzeszewski Michał, Audytor C.O. 4.0. Nowa koncepcja projektowania instalacji c.o., „COW” nr 6/2015.
  2. Strzeszewski Michał, Audytor C.O. 4.1. Rozwój nowej koncepcji komputerowo wspomaganego projektowania instalacji c.o., „COW” nr 2/2016.
  3. Strzeszewski Michał, Audytor C.O. Automatyczne tworzenie trzeciego wymiaru w projekcie instalacji c.o., „COW” nr 5/2016.
  4. Strzeszewski Michał, Wereszczyński Piotr, Audytor C.O. Trójwymiarowa wizualizacja instalacji centralnego ogrzewania, „COW” nr 9/2016.
  5. Wereszczyński Piotr, Strzeszewski Michał et al., Audytor OZC 6.9 Pro. Program wspomagający obliczanie projektowego obciążenia cieplnego budynku, sezonowego zapotrzebowania na energię cieplną i chłodniczą oraz wyznaczanie świadectw energetycznych. Podręcznik użytkownika, Sankom Sp. z o.o., Warszawa 2017, dostępny bezpłatnie na www.sankom.pl.
  6. Wereszczyński Piotr, Strzeszewski Michał et al., Podręcznik użytkownika programu Audytor SET 7.1, Sankom Sp. z o.o., Warszawa 2019, dostępny bezpłatnie na www.sankom.pl.
  7. Strzeszewski Michał, Wereszczyński Piotr, Projektowanie instalacji wodociągowych z zastosowaniem technologii BIM w oprogramowaniu z serii Audytor, VIII Ogólnokrajowa Konferencja Naukowo-Techniczna „Instalacje wodociągowe i kanalizacyjne – projektowanie, wykonanie, eksploatacja”, Zegrze, 9 maja 2019, www.is.pw.edu.pl/~michal_strzeszewski/articles/zegrze2019_bim.pdf.
